項目背景與通訊痛點

某汽車零部件沖壓產線進行智能化升級時，遭遇工控網絡跨網段協議不互通的行業痛點。該產線控制層采用西門子 S7-1500/400 PLC構建 S7/TCP控制網絡，網段為 192.168.10.0/24，負責產線沖壓工藝參數設定、設備邏輯聯動、生產數據匯總等核心控制工作；現場設備層則配備Profinet總線型沖床變頻器、送料伺服、壓力檢測模塊等設備，部署于 192.168.20.0/24網段，承擔具體生產執行與現場數據采集任務。

因前期網絡規劃未考慮跨網段協議互通，控制層與設備層長期處于數據隔離狀態，原有通過信號轉接器的連接方式，不僅數據傳輸延遲大、抗干擾性差，還存在布線繁瑣、故障排查困難等問題，頻繁因通訊問題導致產線停機，無法滿足沖壓產線 7×24h連續、高速的生產需求。企業明確改造要求：不重構現有工控網絡拓撲，保留 PLC原有控制程序與設備參數；實現 S7/TCP與 Profinet跨網段實時通訊，數據采集周期≤100ms、指令下發延遲≤50ms；通訊系統需適配車間沖壓設備的強電磁干擾環境，且支持后期新增Profinet總線設備的無縫接入。

解決方案：以太網通訊處理器搭建跨網互聯架構

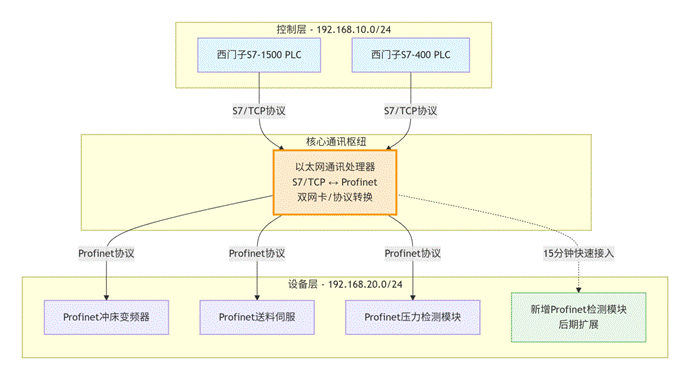

針對汽車零部件沖壓產線的通訊痛點與生產需求，項目選用工業級S7/TCP轉 Profinet以太網通訊處理器作為核心互聯硬件，搭建 “控制層 -以太網通訊處理器 -設備層” 的跨網段、跨協議通訊架構，無需對現有網絡與設備做大幅改造，即可打通數據互通鏈路。

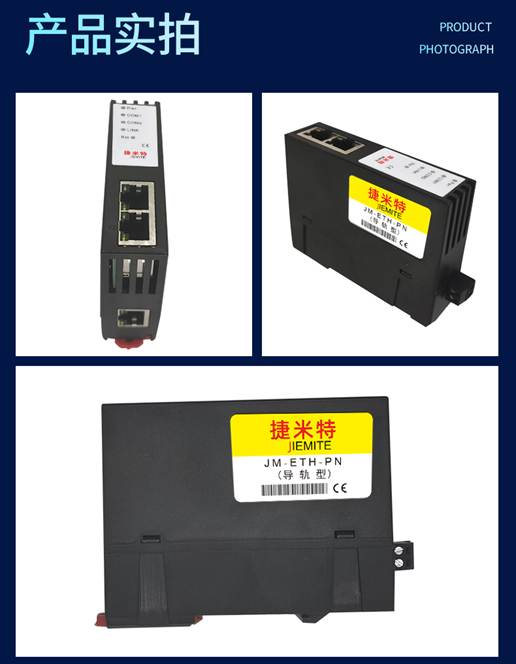

該以太網通訊處理器配備雙路獨立以太網接口，可分別接入 S7/TCP控制網段與 Profinet設備網段，作為兩層網絡的核心通訊樞紐，承擔協議解析、雙向轉換、跨網段數據高速轉發的核心功能。其支持 S7/TCP與 Profinet協議的透明化轉換，控制層 PLC與現場 Profinet設備無需適配對方協議，僅需在處理器中完成 PLC寄存器地址與 Profinet設備 IO地址的精準映射，即可實現雙向數據交互。

整個部署過程操作簡便，無需修改 PLC原有控制程序，也無需調整現場設備的參數配置，最大化利用企業現有工控資源，大幅降低改造成本與部署周期。同時，處理器采用工業級硬件設計，內置強抗干擾模塊，可有效抵御沖壓設備運行產生的電磁干擾，且配備超時重連、本地數據緩存功能，即使出現短暫網絡波動，也能快速恢復通訊，保障產線連續生產。

三、項目落地運行效果

方案完成部署與調試后，經 72小時沖壓產線滿負荷連續測試，及后續 4個月常態化生產運行驗證，各項通訊性能指標均達到并超出企業預期，成功解決跨網段通訊難題，為產線高效穩定生產提供堅實保障。

通訊性能精準達標：跨網段數據傳輸延遲穩定在 20-30ms，沖壓工藝指令下發響應時間≤7ms，100ms的現場壓力、轉速等數據采集周期精準執行，全程無丟包、無數據抖動，完全匹配沖壓產線的高實時性控制要求。

生產與運維效率雙提升：替代原有信號轉接器方案后，現場布線量減少 65%，車間布線更規范；處理器自帶可視化診斷界面，可快速定位通訊故障點，故障排查時間從原來的 1.5小時縮短至 7分鐘，產線因通訊問題導致的停機率降低 85%，生產效率顯著提升。

擴展能力適配產線升級：企業后期新增 4臺 Profinet總線型送料檢測模塊時，僅在以太網通訊處理器中完成新設備的地址映射與參數配置，15分鐘內即可實現與控制層 PLC的互聯互通，無需改動現有網絡拓撲與 PLC程序，完美適配產線后續升級需求。

運行穩定性契合工業環境：該工業網關模塊可在車間 - 20℃~70℃的寬溫范圍內穩定運行，抗電磁干擾能力符合工業級高標準，在 4個月的常態化運行中無任何通訊中斷，充分保障了沖壓產線的連續生產需求。

四、項目應用價值總結

本項目依托以太網通訊處理器，在低成本、低改造量的前提下，成功解決了汽車零部件沖壓產線S7/TCP與 Profinet的跨網段通訊難題，實現了控制層與設備層的無縫互聯和高效數據交互。相比傳統的網絡重構方案，本項目改造成本降低 80%，部署周期縮短至 1個工作日，且大幅降低了現場運維的技術門檻，普通運維人員經簡單培訓即可完成日常操作與維護。

從行業應用來看，該方案為汽車制造、五金沖壓、工程機械等存在強電磁干擾的工業場景，提供了一套高可靠、易部署、可擴展的跨網段、跨協議通訊解決方案，其實施思路可廣泛復制，助力更多制造企業打通工控網絡數據壁壘，簡化產線智能化改造流程，加速實現工業設備的互聯互通與數據高效流轉。
