工程師、采購必看：RTC走時不準、功耗超標、批量溫漂大、選型反復踩坑，90%問題都出在32.768kHz晶振沒選對。它是時鐘、電表、藍牙、手環、工控主板的標準時基，搞懂原理、參數、封裝、避坑技巧，一次設計穩定量產，再也不用返工。

一、32.768kHz 為什么是時鐘標準頻率?

32768=21?，通過15級二分頻就能精準得到1Hz秒脈沖，電路最簡單、無累計誤差，是RTC模塊的天然最優解。

作為低頻音叉晶振，它具備超低功耗特性，完美匹配紐扣電池與低功耗MCU休眠場景。同時Q值高、溫漂特性穩定，比高頻晶振更適合計時。

行業早已統一標準，主流芯片RTC外設全部兼容，供應鏈成熟、成本最低，因此成為全球實時時鐘唯一通用基準頻率。

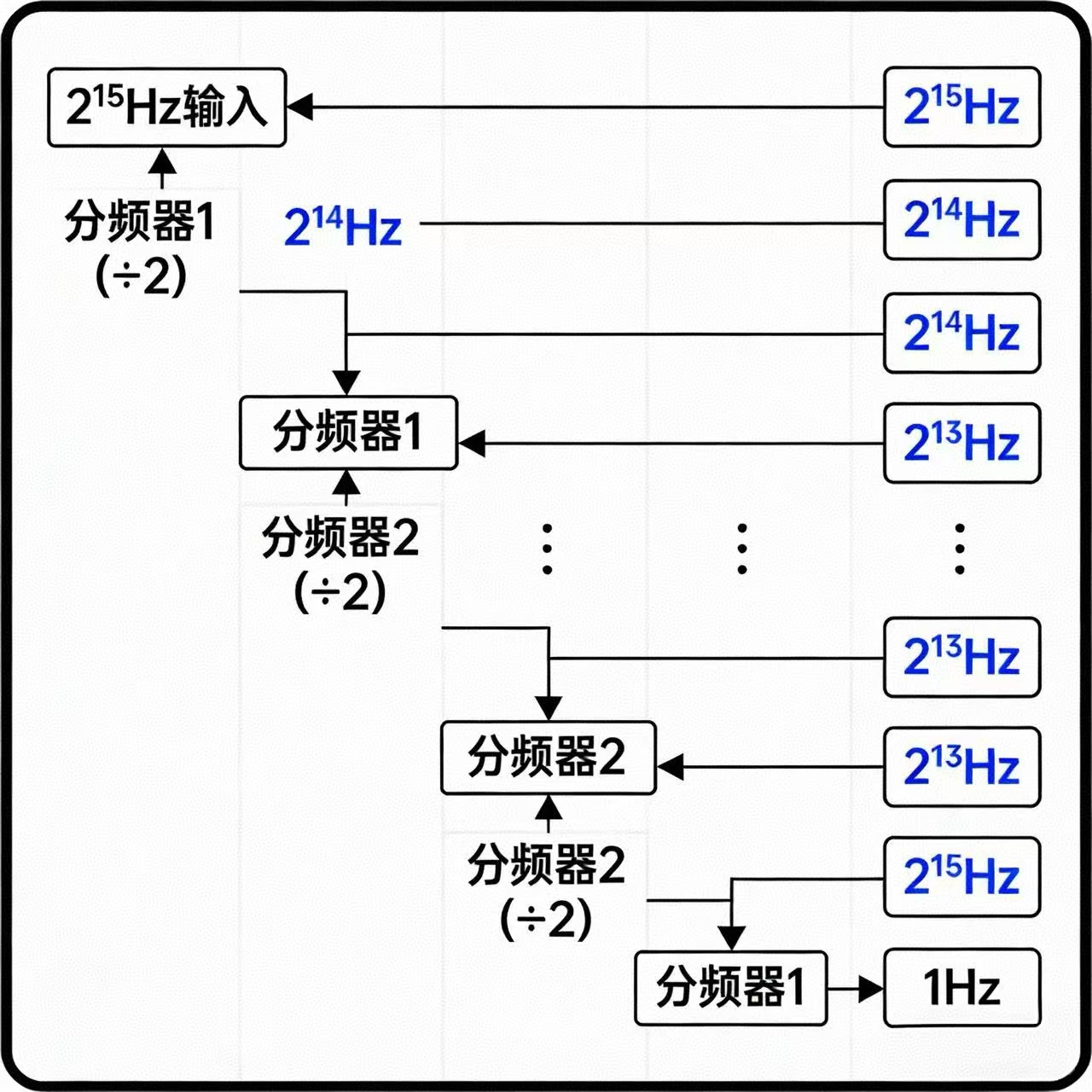

分頻邏輯示意圖(21?→1Hz)?

二、全覆蓋應用場景：幾乎所有計時都離不開它

32.768kHz晶振是電子設備里用量最大、最通用的晶振型號，覆蓋消費、工業、物聯網全領域。

鐘表、萬年歷、電子鐘依靠它實現基礎計時，保證低功耗+長續航;智能電表、燃?xì)獗怼⑺硇枰獙挏胤€(wěn)定+高可靠性;藍牙BLE、智能手環、TWS耳機用它做休眠喚醒，實現微安級超低功耗;工控主板、PLC、服務器用它做系統RTC，保證掉電不丟時間;手機、平板、筆記本則用它做CMOS實時時鐘。

一顆晶振滿足全場景需求，大幅簡化BOM、降低成本、提升供應鏈穩定性。

三、核心選型參數：負載電容、精度、溫補/普通

晶振好不好用，關鍵看三個硬指標，選錯直接導致不走時、飄時、不起振。

負載電容CL：主流7pF、9pF、12.5pF，必須與MCU引腳匹配，電容失配會直接飄頻、難起振。

精度ppm：消費級常用±20ppm，工業級±10ppm，高精度需求±5ppm，1ppm代表每天誤差約0.086秒。

普通無源晶振：成本低，適合室內消費類，但溫漂較大。

TCXO溫補晶振：內置溫度補償，精度可達±1~±5ppm，-40~85℃全溫區穩定，適合戶外、車載、工業嚴苛環境。

簡單總結：普通場景選普通晶振，高精度、寬溫環境直接上TCXO。

參數對比表

四、主流封裝：SMD3215/2012/146/3068/插件怎么選?

32.768kHz晶振封裝非常固定，按體積與安裝方式選擇即可。

SMD3215(3.2×1.5mm)：行業通用主力封裝，好焊接、穩定性強、性價比最高，適合絕大多數產品。

SMD2012(2.0×1.2mm)：小體積貼片，專為手環、TWS、手機等輕薄設備設計，節省PCB空間。

插件圓柱(2×6/3×8mm)：傳統直插封裝，抗振動、抗沖擊，多用于電表、工控、家電等設備。

146封裝(7.0x1.5mm)：全球只有精工和愛普生生產，適合PCB窄區域，抗震動/沖擊更強，等效電阻低，多用于電表、工控、家電，行車，安防等設備。

SMD3068(3.0x6.8mm)：我司專利，專為降成本客戶打造，適用于消費類客戶群體，性價比高

五、采購避坑：精度、溫漂、工作溫度怎么看?

采購晶振最容易踩坑，記住5點，不被低價貨坑。

1. 別只看25℃精度，一定要看全溫區頻差。

2. 普通晶振溫漂呈拋物線，TCXO溫漂近乎直線，溫漂曲線一眼辨好壞。

3. 認準工作溫度：消費級-20~70℃，工業級-40~85℃，車規級-40~125℃。

4. 關注ESR值，ESR過高會導致不起振、功耗變大。

5. 負載電容嚴格按RTC手冊選擇，絕不混用。

按這幾點驗收，批量生產零風險。
