一、國產32.768KHZ 晶振品質：從 “差距” 到 “比肩” 的技術躍遷

32.768KHZ 晶振作為實時時鐘(RTC)的核心部件，其 3215 封裝(3.2×1.5mm)因小型化優勢，廣泛應用于智能穿戴、IoT 設備、汽車電子、BMS、商顯、工控等領域。長期以來，日本晶振(如愛普生 FC-135R)憑借嚴苛的品控標準，在溫度穩定性、老化率等參數上占據優勢：工作溫度范圍 - 40℃~+85℃，年老化率低至 ±3ppm，頻率公差 ±10ppm，成為高端市場的 “標桿產品”。但近年來，國產晶振通過核心技術突破，品質逐漸向進口靠攏。以晶鴻興科技 3215 系列為例，其關鍵性能參數已全面對標日本同類產品：

晶鴻興采用自研晶片量產技術，配套材料國產化率超 90%，結合自動化生產線(良率穩定在 95% 以上)，徹底打破日本在晶片加工、封裝工藝上的技術壟斷。更值得關注的是，在抗干擾性能上，國產晶振通過金屬外殼封裝與電磁屏蔽優化，在復雜 PCB 布局中表現優于部分日本陶瓷封裝產品，滿足智能設備高密度集成需求

二、國產替代的核心優勢：技術 + 成本的雙重破局

1. 技術自主：打破 “卡脖子” 壁壘

國產晶振的崛起，源于全產業鏈的技術攻堅。晶鴻興科技建立了從石英晶片切割、鍍膜到成品封裝的垂直整合生產線

2. 成本控制：性價比優勢凸顯

1. 石英晶片、封裝材料等核心部件國產化率超 90%，原材料成本較進口降低 30% 以上;

2. 晶鴻興自動化生產線月產能達 6000 萬只，單位生產成本較日本廠商低 20%-30%;

三、核心參數破局：進口常規款的 “固定短板” 與國產定制的 “靈活優勢”

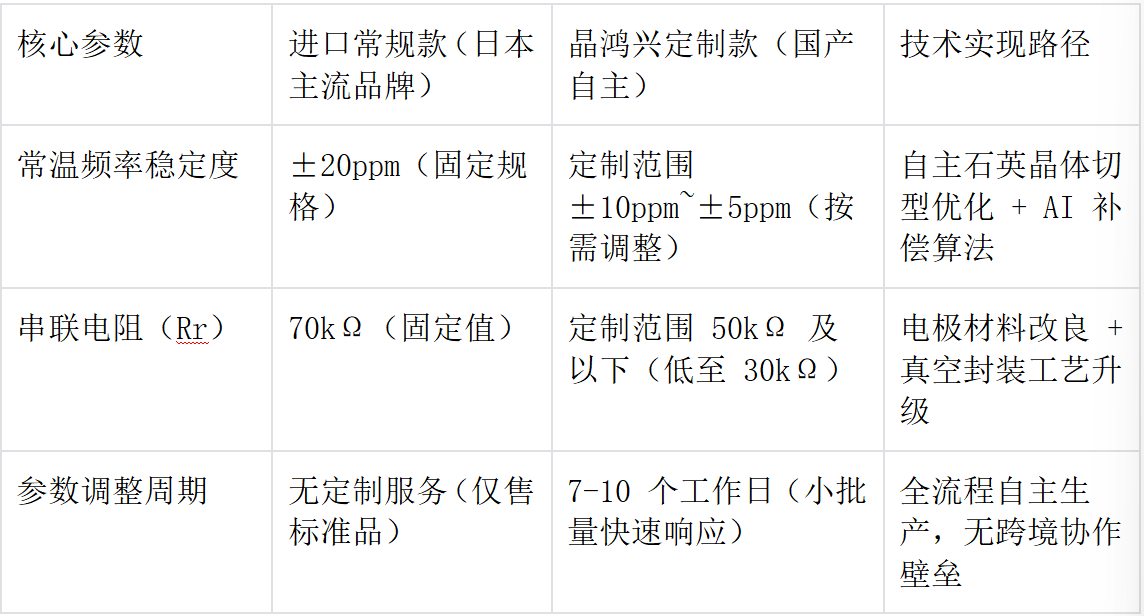

在 3215 封裝(3.2×1.5mm)32.768KHZ 音叉晶振領域，進口品牌長期以標準化量產為主，其常規供應型號存在顯著參數局限：頻率穩定度普遍鎖定 ±20ppm(常溫)，串聯電阻(Rr)固定為 70kΩ，無法滿足下游行業對設備精度、功耗控制的個性化需求。而晶鴻興科技憑借100% 自主生產體系，實現核心參數的深度定制，徹底打破進口產品的參數束縛：

晶鴻興科技作為國產原廠，從石英晶體毛坯加工、電極沉積到封裝測試均實現自主可控，拒絕 “標準化復刻”，針對智能穿戴、醫療設備、工業控制等對頻率精度、功耗敏感的場景，可精準匹配客戶參數需求，讓 SMD3215 32.768KHZ 晶振從 “通用配件” 升級為 “定制化核心器件”。

四、未來展望：國產晶振的全球化征程

晶鴻興科技作為國產晶振原廠，將持續聚焦 32.768KHZ 系列的技術迭代，以 “品質對標進口、成本優化 30%、交付周期縮短 50%” 為承諾，為全球客戶提供更穩定、高效、高性價比的晶振解決方案，助力企業在供應鏈重構中把握主動權。
