在市政污水處理行業中，自動化系統普遍面臨多品牌設備共存的復雜局面。許多運行多年的污水廠，核心設備如曝氣鼓風機、提升泵和格柵機，早期多采用三菱PLC系統，基于CC-Link IE網絡運行。而隨著智慧水務建設的推進，新建的中央監控系統往往選用西門子S7-1500系列PLC，依托Profinet協議實現全廠統一調度。兩者如同使用不同語言的團隊，數據無法互通，直接導致曝氣池溶解氧控制延遲，影響出水水質與能耗。

一、協議理解：CC-Link IE與Profinet的特點

要實現互通，必須理解兩者本質。CC-Link IE是三菱電機主導的千兆級工業以太網，以大容量數據傳輸和環網冗余為特點，在日系設備生態中占據主導地位，支持最多120個從站，通信周期最短可達0.044ms。Profinet則是西門子力推的工業以太網標準，憑借其靈活的RT（實時）和IRT（等時同步實時）通信模式，以及豐富的診斷功能和廣泛的設備生態，在歐系控制系統和上位監控中應用廣泛。兩者物理層均基于以太網，但應用層協議和數據幀結構完全不同，無法直接識別對方信息。

二、網關應用：耐達訊NY-CE-PN的“橋梁”價值

在某西部城市污水處理廠提標改造項目中，工程師遇到了典型難題：現場4臺進口曝氣風機采用三菱CC-Link IE網絡控制，而新部署的西門子S7-1516 PLC必須通過Profinet協議讀取風機電流、振動及轉速數據，以實現精確的曝氣調節。

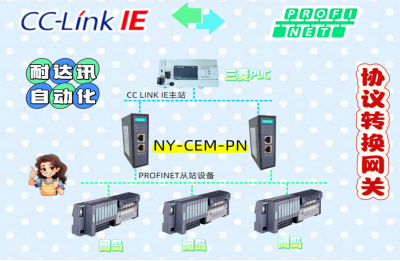

解決方案的核心是部署耐達訊自動化NY-CE-PN型協議轉換網關。該網關一端連接CC-Link IE光纖網絡，配置為從站；另一端接入Profinet網絡，同樣作為從站。其工作邏輯清晰：通過網關配置軟件，將風機控制中關鍵的32個I/O點和8個模擬量寄存器，一一映射到Profinet一側的數據緩沖區。西門子PLC無需了解CC-Link IE的復雜報文結構，只需像讀取普通Profinet從站一樣，周期性地讀寫網關映射的數據即可。網關在內部完成兩種協議的幀解析與封裝，實測轉換延遲控制在微秒級，確保了曝氣量調節的實時性，解決了以往因通信超時導致的喘振問題。

三、使用優勢：不只是“翻譯”

引入耐達訊網關帶來的不僅是通信連接，更是系統性能與投資回報率的全面提升。
保護既有投資：無需更換原有的昂貴三菱變頻器和伺服電機，僅通過一臺網關即可接入新系統，節省設備更換成本約70%，避免了“推倒重來”式的資源浪費。

降低編程復雜度：工程師無需精通兩種協議的底層開發，在TIA Portal中導入網關的GSDML文件，即可像配置普通模塊一樣完成組態，大幅縮短調試周期。
提升系統魯棒性：網關具備雙網口交換功能，支持線路冗余。在污水處理廠潮濕、振動的惡劣環境下，當某條通信線路中斷時，網關能毫秒級切換鏈路，保證曝氣系統不停機，確保工藝穩定性。
簡化維護工作：網關提供豐富的診斷信息，可通過網頁界面實時查看通信狀態和數據映射情況，運維人員無需專業協議知識即可快速定位故障點。

四、跨行業案例佐證

類似技術邏輯在食品飲料行業同樣有效。某知名白酒企業灌裝封箱機采用三菱伺服系統（CC-Link IE控制）進行精準封箱，但產線監控系統為西門子Profinet網絡。通過部署耐達訊NY-CE-PN網關，封箱合格率從88.5%躍升至99.2%，設備調試周期從2天縮短至3小時，有效解決了包裝環節的“最后一米”通信難題。

五、總結

在工業自動化和智能制造大背景下，多協議共存是常態而非例外。耐達訊自動化CC-Link IE轉Profinet網關通過硬件級協議解析與高效數據映射，為市政污水、食品飲料等行業的設備互聯提供了切實可行的“破壁”方案。它不僅解決了新老系統的“語言障礙”，更在保障系統實時性與穩定性的前提下，幫助企業最大化利用現有設備資產，是實現工廠數字化升級不可或缺的“連接器”。
