概述

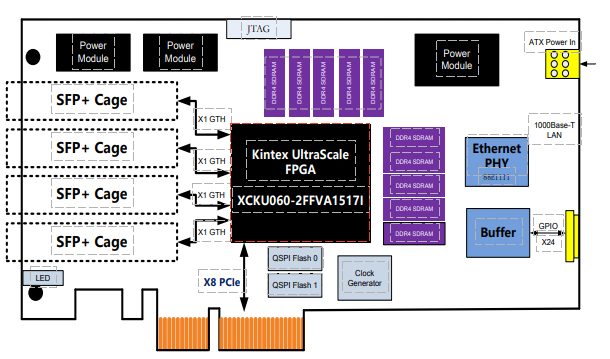

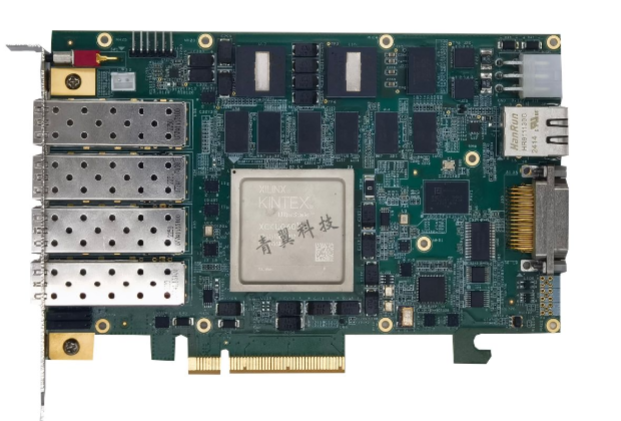

PCIE734 是一款基于 PCIE 總線架構的 Kintex UltraScale 系列 XCKU060 FPGA 高性能 4 路 SFP+光纖數據處理平臺。

該平臺具有 1 個 PCIe Gen3 x8 主機接口、4 個 SFP+ 10G 光纖 接口，可以實現 4 路 SFP+ 10G 光纖的數據實時采集、處理、傳輸。 產品采用 Xilinx 的高性能 Kintex UltraScale 系列 FPGA： XCKU060-2FFVA1517I 作為主處理器，板載 2 組獨立的 72 位 DDR4 SDRAM 大容量緩存。

板卡具有 1 個 RJ45 千兆以太網口以及若干 IO 信號。 該產品可廣泛應用于基于服務器的雷達與中頻信號采集、以及視 頻圖像采集等場景。

技術指標

板載 FPGA 實時處理器：XCKU060-2FFVA1517I

• 系統邏輯資源：726K；DSP Slices：2760
• Total Block RAM：38.0Mb；最大分布式 RAM：9180Kb；


PCIe 主機接口

• 支持 PCIe gen3 x8@8Gbps/lane 互聯；
• 獨立的 XDMA 控制器，理論帶寬高達 64Gbps
• 支持 SG DMA 控制器，支持多通道獨立傳輸；
• 支持 Windows/Linux/麒麟系統驅動；

光纖接口指標

• 4 路 SFP+光纖模塊，波長根據光模塊而定
• 支持 Aurora 8b/10b、64/66b 數據傳輸協議；
• 支持 Serial RapidIO 數據傳輸協議
• 支持其他用戶自定義光纖傳輸協議（基于 GTH Transceivers）

動態存儲性能

• 存儲帶寬：2 組 72 位 DDR4 SDRAM，1200MHz 工作時鐘；
• 存儲容量：每組 4GByte，總容量 8GByte；

其它接口性能

• 支持 32 路 LVTTL GPIO 接口，+3.3V 電平，方向可設置；
• 支持 4 路全雙工 RS422 接口，速率最大 10Mbps
• 支持 1 路 RJ45 自適應千兆以太網接口；
• 板載 2 個 QSPI Flash 用于 FPGA 的加載，總容量為 1Gbit；
• 支持 2 路 MMCX 接口：1 路 PPS 秒脈沖、1 路 10M 時鐘輸入
• 支持 1 個 PLL 時鐘管理，支持外部參考時鐘輸入（MMCX）；
• 支持 1 個 1Mbit EEPROM，用于存儲少量參數；

物理與電氣特征

• 板卡尺寸：111.15 x 167mm；
• 板卡供電：4A max@+12V（±5%）；
• 散熱方式：風冷散熱；
• 工作溫度：-40°~85°C；存儲溫度：-55°~125°C；

軟件支持

可選集成板級軟件開發包（BSP）

• FPGA 底層接口驅動；
• PCIe 總線接口開發及其驅動程序；
• 支持 Windows7/10 系統、Linux 操作系統
• 可根據客戶需求提供定制化算法與系統集成

應用范圍

1. 雷達與中頻信號處理中的實時采集落盤
2. 高速傳感器數據光纖數傳
3. 高速圖像數據光纖數傳
