BLE（Bluetooth Low Energy）短距透?jìng)鞣桨傅谋举|(zhì)是將BLE芯片及配套射頻鏈路作為無線數據傳輸?shù)暮诵妮d體，系統只負責數據的轉發與接收，而不對數據進行解析或重構。

這種模式開發簡單、適配性強，能夠快速實現設備之間的無線數據互通，因而被廣泛應用于工業物聯網、智能家居及消費電子等領域。

在實際應用中，BLE短距透?jìng)鞣桨覆⒎呛?jiǎn)單地“把BLE芯片通過串口接入上位機”即可完成。

BLE是一種基于事件驅動、采用分時調度的低功耗無線通信協議；而串口通信更接近面向字節的連續數據流傳輸模型，當這兩種通信方式結合在一起，如果缺乏合理的數據緩存、調度與發送策略，就容易影響到系統的吞吐和穩定性。

而通過合理優化交互方式、串口數據處理策略以及MCU資源調度方式，往往能在不改變帶寬與環境的條件下，顯著改善BLE短距透?jìng)鞣桨傅耐ㄐ判阅堋?/p>

例如，在BLE SoC CMT4531的官方SDK中就提供了一套數據傳輸例程——無論是新手開發者想要快速入門BLE透?jìng)鳎€是資深工程師需要縮短項目周期，其都能提供一套高效、可直接落地的解決方案。

在將BLE SoC CMT4531視作數據傳輸從機與手機進行通信時，我們需要先將標準J-Link工具通過SWD接口連接到CMT4531 dongle開發板；

然后將dongle通過USB連接至電腦，此時電腦將自動識別dongle板上的USB轉串口設備并將其枚舉為標準串口；而后再插上TXD/RXD跳線帽和VDD跳線帽以連接串口并進行供電。

J-Link工具和CMT4531 dongle開發板

在完成上述準備工作后，我們需要在電腦端通過串口工具（如Tera Term）連接到dongle板的串口（參數為115200 8N1），而后打開官方SDK中的ble_rdts_peripheral.uvprojx項目，并將其編譯生成的固件燒錄至dongle板。

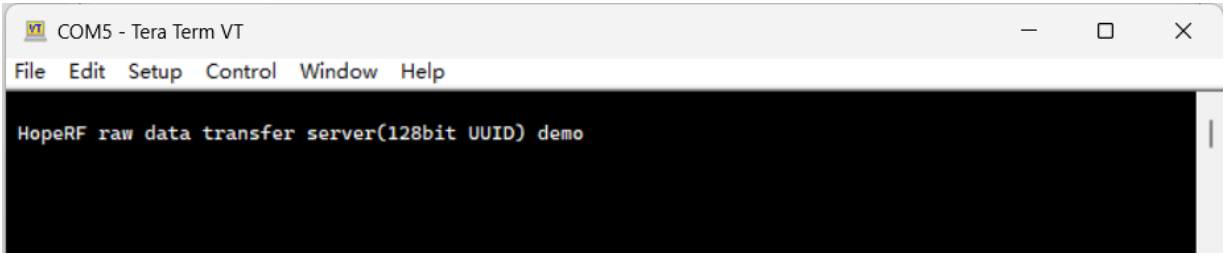

此時，電腦端的串口工具上會收到如上打印信息，我們需在手機端使用App掃描BLE設備，連接設備“HP_RDTS_P”（如果無法掃描到設備，請復位dongle板或重新上電）。

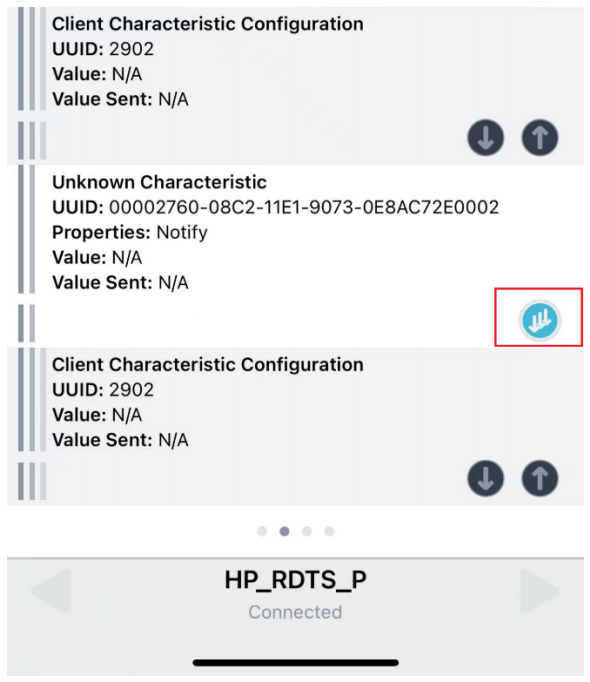

連接成功后在App上使能特征值0x02002EC78a0E-7390-E111-C208-60270000的通知權限。

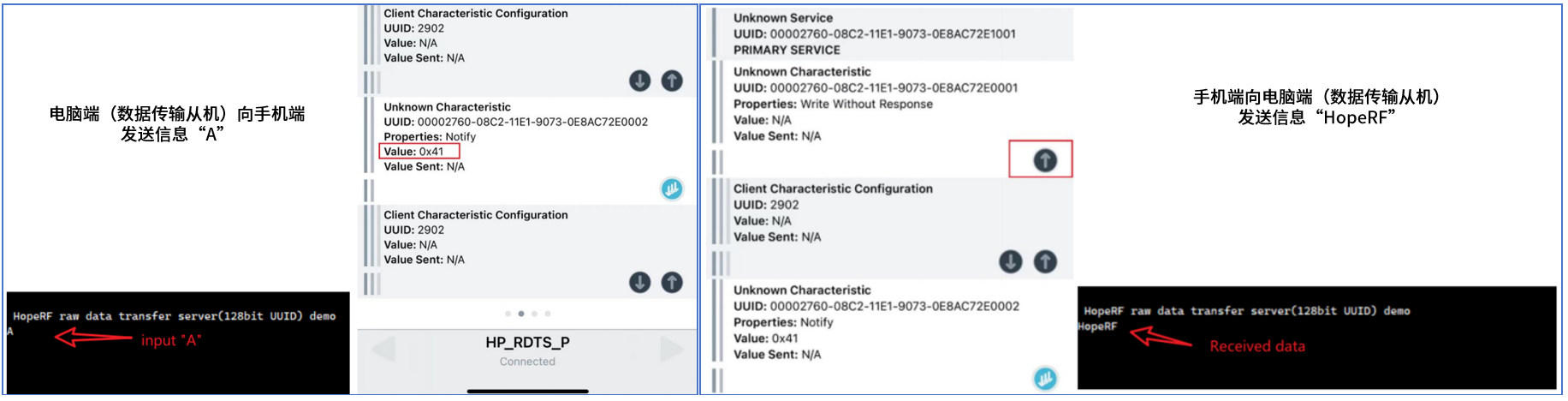

至此，BLE的短距通信鏈路已搭建完畢。如下圖所示，我們?cè)陔娔X端的串口工具上輸入任意字符或字符串，手機端的App將會顯示所接收到的數據。

反之，在手機端的App上向特征值0x01002EC78a0E-7390-E111-C208-60270000寫入數據，相應的數據也會在電腦端的串口工具上顯示。

在將BLE SoC CMT4531視作數據傳輸從機與手機進行通信時，手機（數據傳輸主機）會執行Write without response操作向從設備寫數據，而從設備則會通過Notification操作向主設備上報數據——這種交互模式可為BLE短距透?jìng)鞣桨笌?lái)更高效的通信體驗。

同時，BLE SoC CMT4531還支持使用硬件DMA來進行數據操作，通過“DMA + FIFO”的數據緩存機制，可有效提高BLE短距透?jìng)鞣桨钢袛?shù)據傳輸?shù)男剩⒛軠p小CPU的工作量。

此外，無論是從設備接收手機（數據傳輸主機）數據將其存入U(xiǎn)SART TX FIFO發往上位機時，還是從設備接收上位機數據將其存入U(xiǎn)SART RX FIFO發往手機（數據傳輸主機）時，系統都不會急于在每一次數據到來時立刻觸發傳輸，而是通過一個短暫的時間窗口來判斷數據是否已經傳輸完成——這種傳輸策略可顯著減少小包碎片，提升系統效率。（注：更多開發服務及其功能細節可前往華普微官網查閱）
