不知道大家在使用有源晶體振蕩器產品或在查看有源晶振產品規格書的時候，你是否注意到有源晶振有一個特殊的引腳呢?通常這個引腳被通常被廠家定位在第1腳，該引腳被賦予了使能(OE：Output Enable)或待機(ST：Standby)的功能，那兩個功能之間有什么區別呢？下面我們就來詳細的探討一下他們的區別。

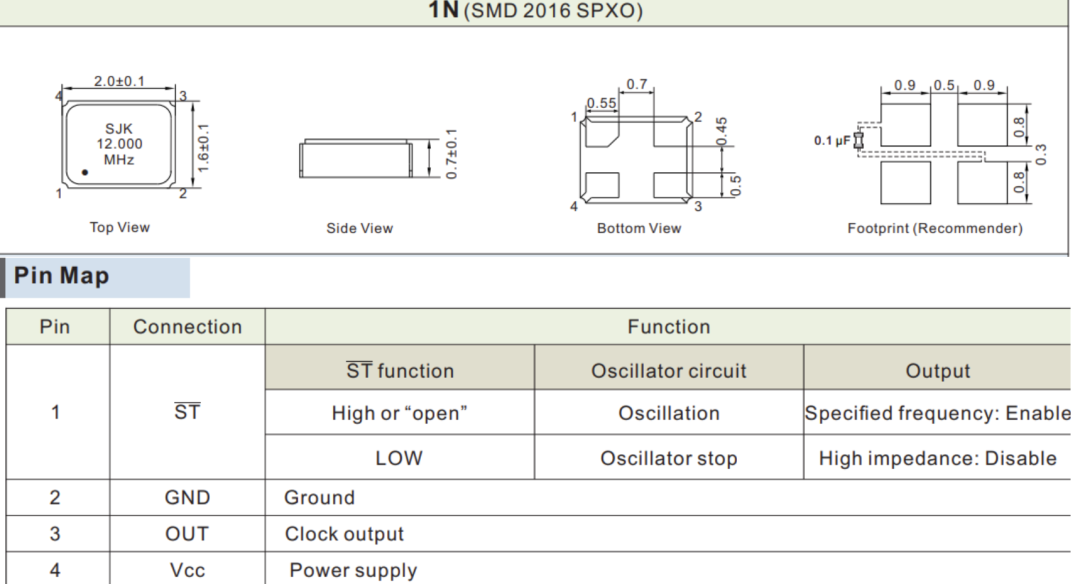

(例圖)

有源晶體振蕩器的輸出使能(OE)和待機(ST)功能

輸出使能(OE)和待機(ST)這兩種控制功能，本質上都是用來控制晶體振蕩器頻率輸出的開關，單看功能表象似乎并無差異，實則在控制原理與實際參數影響上，有著不小的區別。

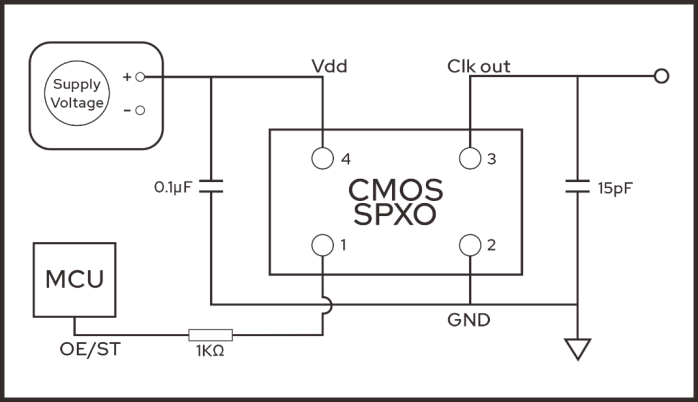

CMOS輸出晶體振蕩器測試回路

針對 CMOS 輸出的晶體振蕩器測試回路來看，OE 和 ST 的控制邏輯完全一致：高電平(H)狀態下，頻率輸出正常有效;低電平(L)時，頻率輸出隨即關停，且時鐘輸出(Clk output)端在無輸出時，一般會處于高阻抗(Hi-Z)狀態。

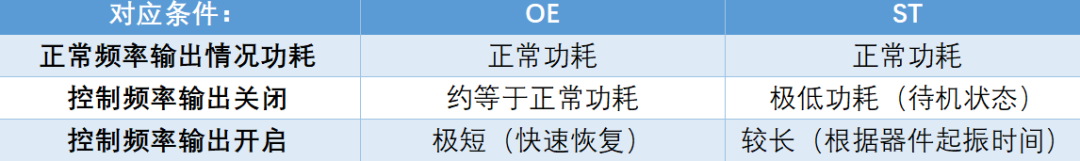

輸出使能Output Enable和待機Standby的區別

這個引腳的功能支持靈活選配，具體該怎么選?關鍵就看OE和ST的實際工作特性差異。

選OE功能時，當OE為低電平，振蕩器內部的振蕩核心不會停止工作，僅關閉輸出電路，輸出端隨之變為高阻抗(Hi-Z)狀態，此時振蕩器的輸入電流和正常工作時基本持平;而當OE切回高電平，輸出端能在1微秒內快速恢復頻率輸出，響應速度極快。

選ST功能時，當ST為低電平，振蕩器會直接進入待機模式，內部所有電路均停止工作，整體電流降至待機水平，通常僅有幾微安甚至更低;但當ST回到高電平后，振蕩器需要一段恢復時間才能正常出頻，這個時間大概在幾毫秒，且不同產品尺寸，起振的恢復時間還會略有差異。

按需選型

閑置引腳這樣處理 OE和ST功能各有側重，實際選型時，只需貼合系統的使用需求來定就好。

如果你的系統要求晶振關閉輸出后，能快速激活、即時響應，那選OE使能功能再合適不過;要是系統對功耗控制要求嚴苛，尤其是電池供電的設備，ST待機功能就是首選，極低的待機功耗能有效延長電池的使用時長。

最后，如果這個功能不需要的話，那么要將改引腳上拉到高電平狀態，以保證頻率的正常輸出，或將該引腳的功能定義為“NC(No Connect)”，或者直接在與晶振產品選型時，就與工廠確認該功能為NC，關閉1腳的功能。
