?一、概述

FZH132（深圳市方中禾科技）是一種LED（發光二極管顯示器）驅動控制專用IC,內部集成有MCU數字接口、數據鎖存器、LED驅動等電路。本產品質量可靠、穩定性好、抗干擾能力強。主要適用于家電設備(智能熱水器、微波爐、洗衣機、空調、電磁爐)、機頂盒、電子稱、智能電表等數碼管或LED顯示設備。

二、特性說明

? 采用CMOS工藝

? 顯示模式（8段×6位～10段×4位）

? 輝度調節電路（8級占空比可調）

? 串行接口（CLK, STB, DIN）

? 振蕩方式：內置RC振蕩

? 內置上電復位電路

? 內置數據鎖存電路

? 內置針對LED反偏漏電導致暗亮問題優化電路

? 抗干擾能力強

? 封裝形式：SOP20

三、管腳定義：

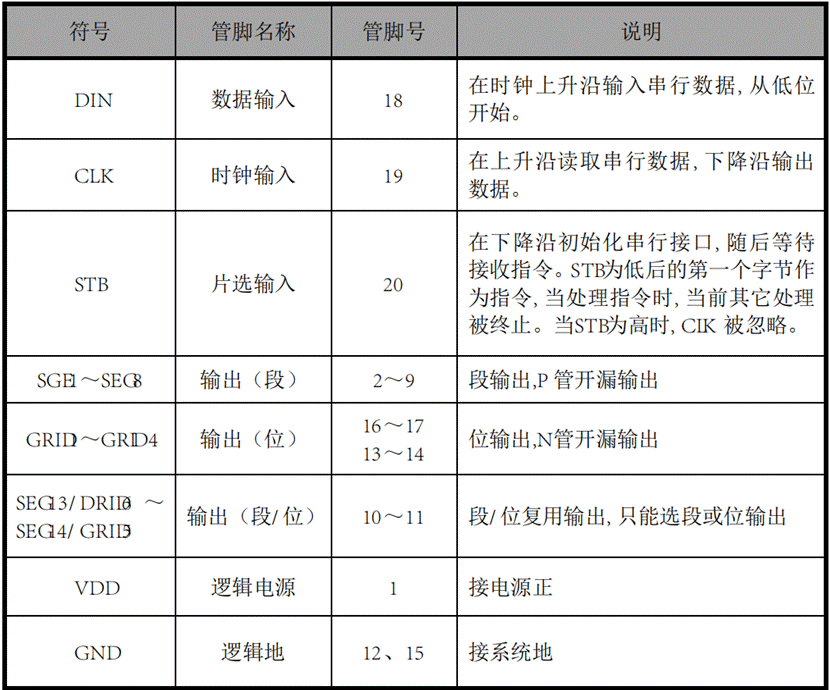

四、管腳功能定義：

五、指令說明：

指令用來設置顯示模式和LED驅動器的狀態。

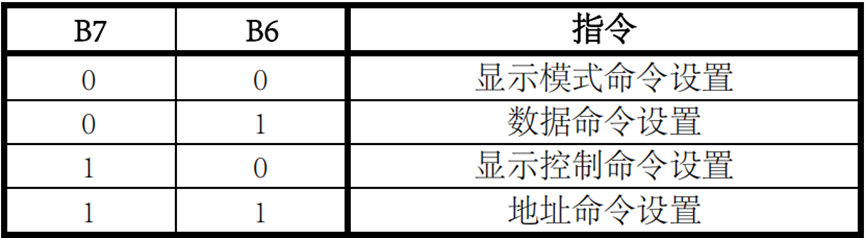

在STB下降沿后由DIN輸入的第一個字節作為指令。經過譯碼,取最高B7、B6兩位比特位以區別不同的指令。

如果在指令或數據傳輸時STB被置為高電平,串行通訊被初始化,并且正在傳送的指令或數據無效（之前傳送的指令或數據保持有效）。

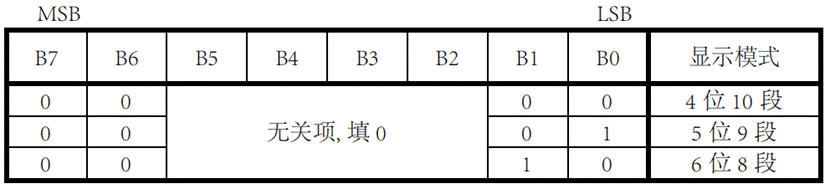

(1)顯示模式命令設置：

該指令用來設置選擇段和位的個數（4～6位, 8～10段）。當該指令被執行時,顯示被強制關閉。在顯示模式不變時,顯存內的數據不會被改變,顯示控制命令控制顯示開關。

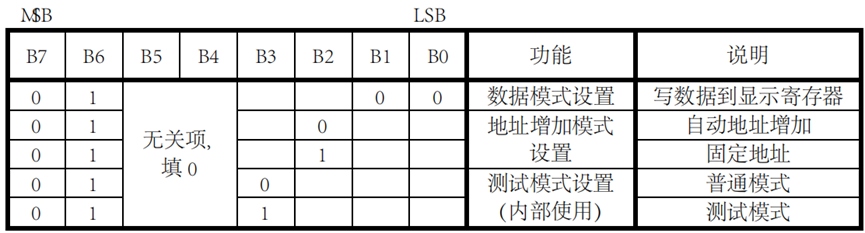

(2)數據命令設置：

該指令用來設置數據寫和讀, B1和B0位不允許設置01或11。

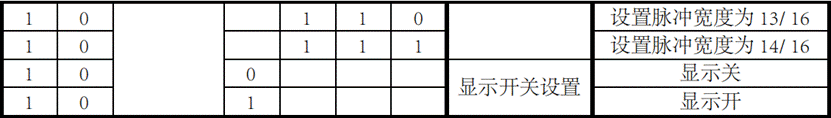

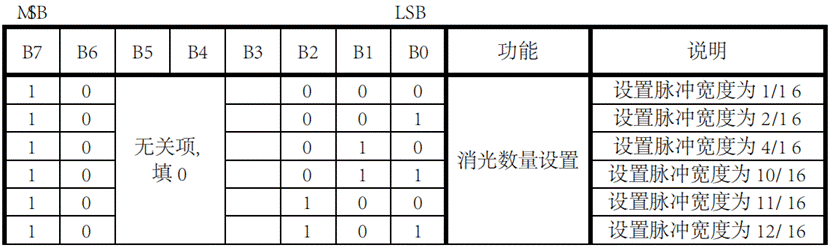

(3)顯示控制命令設置：

該指令用來設置顯示的開關以及顯示亮度調節。共有8級輝度可供選擇進行調節。

(4)地址命令設置：

該指令用來設置顯示寄存器的地址。最多有效地址為12位(00H- 0BH)。上電時,地址默認設為00H。

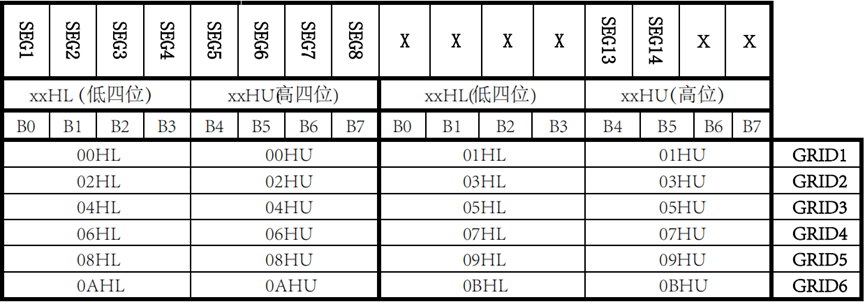

六、顯示寄存器地址：

該寄存器存儲通過串行接口接收從外部器件傳送到FZH132的數據,最多有效地址從00H-

0BH共12字節單元,分別與芯片SEG和GRID管腳對應,具體分配如下圖：

寫LED顯示數據的時候,按照顯示地址從低位到高位,數據字節從低位到高位操作。

▲注意：芯片顯示寄存器在上電瞬間其內部保存的值可能是隨機不確定的,此時客戶直接發送開屏命令,將有可能出現顯示亂碼。所以我司建議客戶對顯示寄存器進行一次上電清零操作,即上電后向12位顯存地址（00H-0BH）中全部寫入數據0x00。

七、顯示：

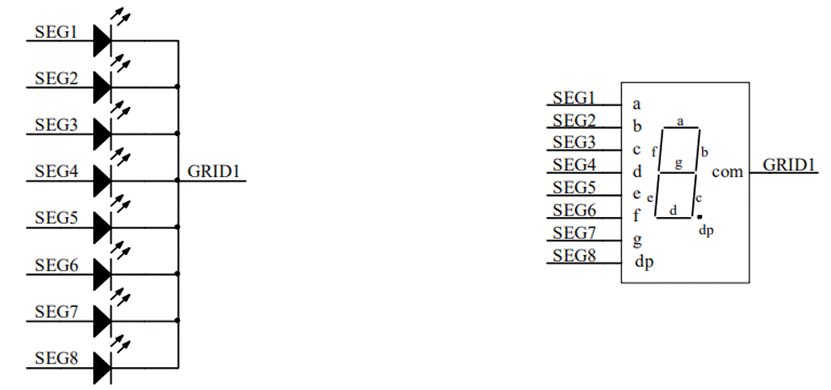

驅動共陰數碼管：

上圖給出共陰極數碼管的連接示意圖,如果讓該數碼管顯示“0”,只需要向00H（GRID1）地址中從低位開始寫入0x3F數據即可,此時00H對應每一個SEG1- SEG8的數據如下表格。

八、串行數據傳輸格式：

讀取和接收1個BIT都在時鐘的上升沿操作。

數據接收（寫數據）

十一、應用時串行數據的傳輸：

（1）地址增加模式

使用地址自動加1模式,設置地址實際上是設置傳送的數據流存放的起始地址。起始地址命令字發送完畢, “STB”不需要置高緊跟著傳數據,最多14BYTE,數據傳送完畢才將“STB”置高。

Command1:設置顯示模式

Command2:設置數據命令

Command3:設置顯示地址

Data1～ n:傳輸顯示數據至Command3地址和后面的地址內（最多12byte s）

Command4:顯示控制命令

（2）固定地址模式

使用固定地址模式,設置地址其實際上是設置需要傳送的1BYTE數據存放的地址。地址發送完畢“, STB”不需要置高,緊跟著傳1BYTE數據,數據傳送完畢才將“STB”置高。然后重新設置第2個數據需要存放的地址,最多12BYTE數據傳送完畢, “STB”置高。

Command1:設置顯示模式

Command2:設置數據命令

Command3:設置顯示地址1

Data1:傳輸顯示數據1至Command3地址

內 Command4:設置顯示地址2

Data 2:傳輸顯示數據2至Command4地址

內 Command5:顯示控制命令

（2）固定地址模式

使用固定地址模式,設置地址其實際上是設置需要傳送的1BYTE數據存放的地址。地址發送完畢“, STB”不需要置高,緊跟著傳1BYTE數據,數據傳送完畢才將“STB”置高。然后重新設置第2個數據需要存放的地址,最多12BYTE數據傳送完畢, “STB”置高。

Command1:設置顯示模式

Command2:設置數據命令

Command3:設置顯示地址1

Data1:傳輸顯示數據1至Command3地址

內 Command4:設置顯示地址2

Data 2:傳輸顯示數據2至Command4地址

內 Command5:顯示控制命令

（4）采用地址自動加一和固定地址方式的程序設計流程圖：

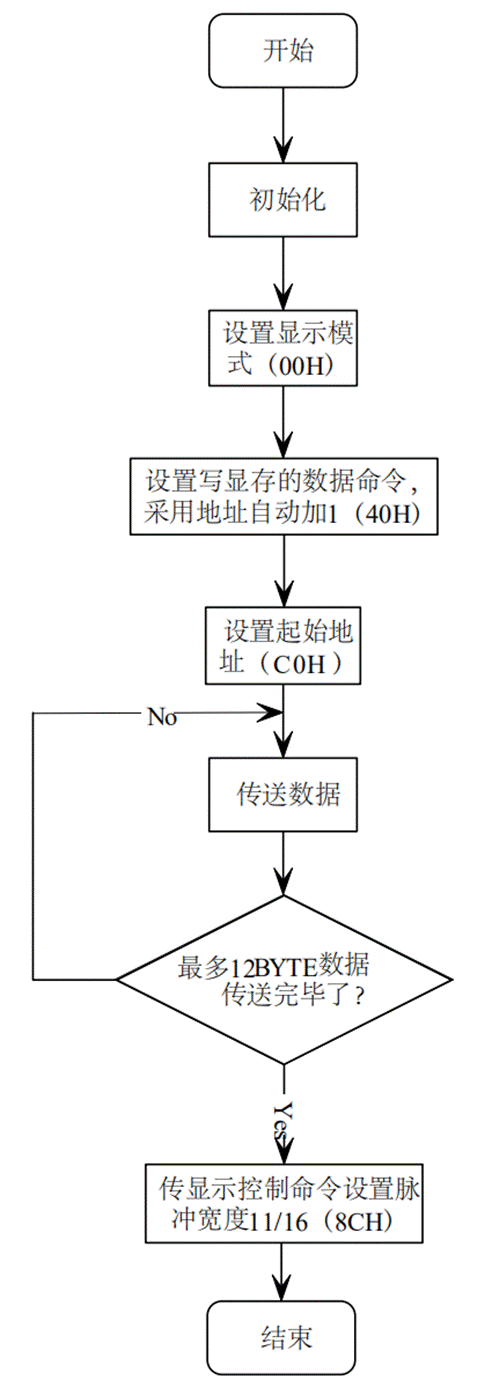

采用自動地址加一的程序設計流程圖：

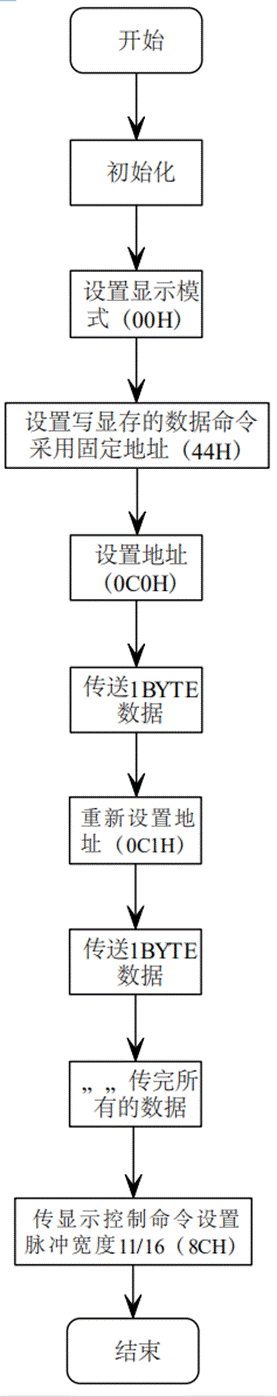

采用固定地址的程序設計流程圖：

十二、應用電路：

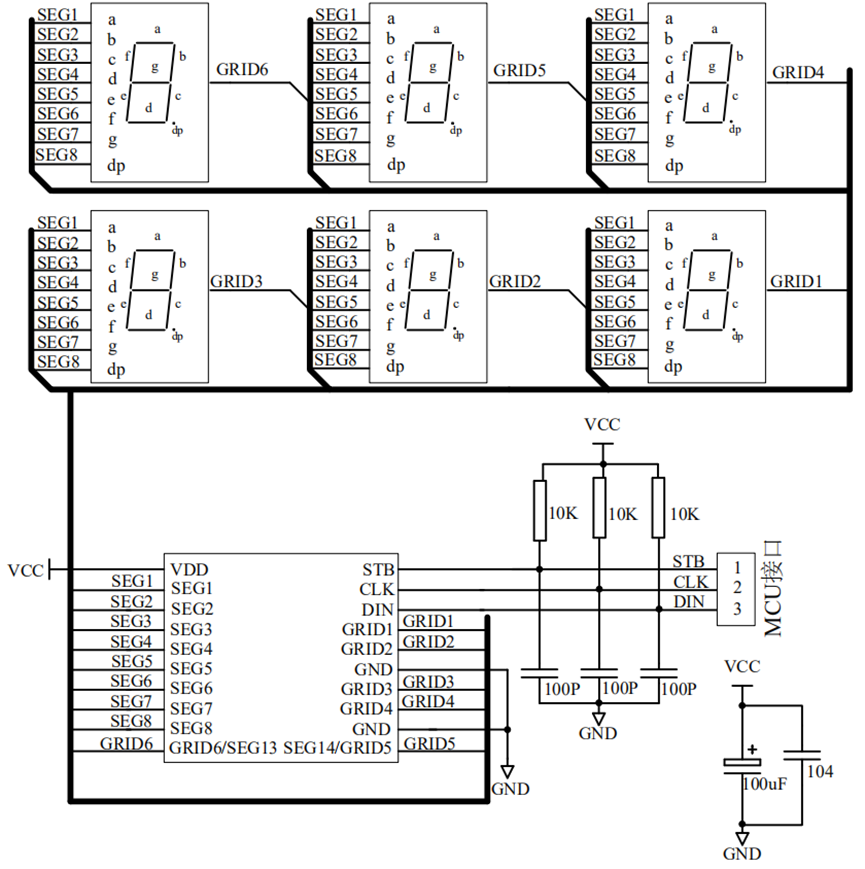

FZH132驅動共陰數碼屏硬件電路圖

▲注意：

1、VDD、GND之間濾波電容在PCB板布線應盡量靠近FZH132芯片放置,加強濾波效果。

2、連接在DIN、CLK、STB通訊口上下拉三個100pF電容可以降低對通訊口的干擾。

3、因藍光數碼管的導通壓降壓約為3V,因此FZH132供電應選用5V。

十三、電氣參數：

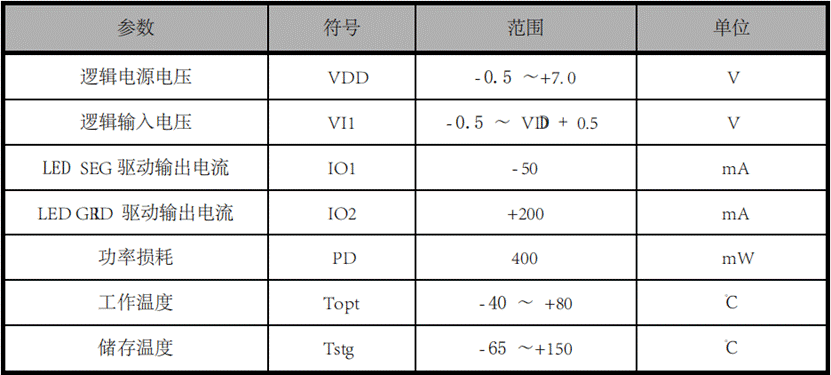

極限參數（Ta=25℃, Vs s=0V）

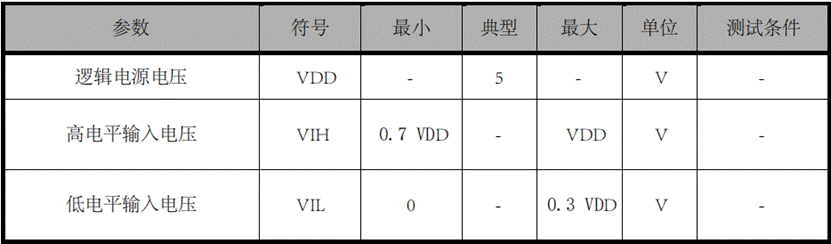

正常工作范圍（Ta=- 20～+80℃, Vs s=0V）

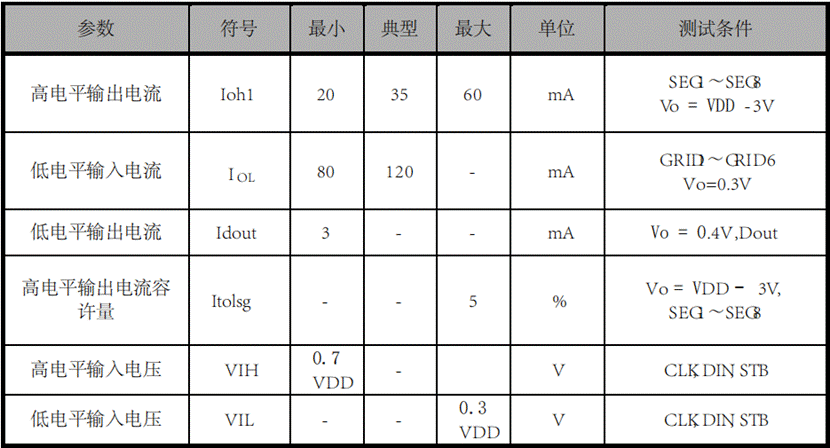

電氣特性（Ta =- 20～+80℃, VDD =5V, VSS=0V）

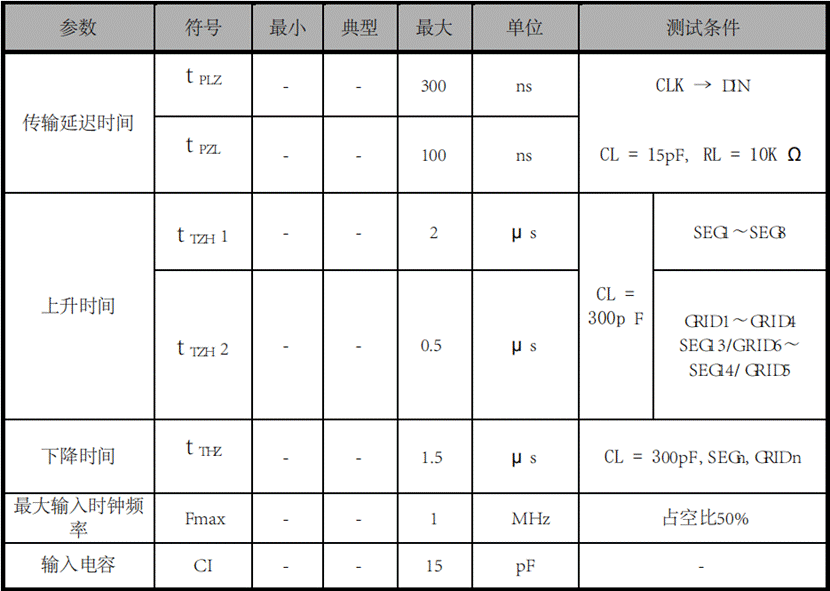

開關特性（Ta =- 20～+80℃, VDD =5V）

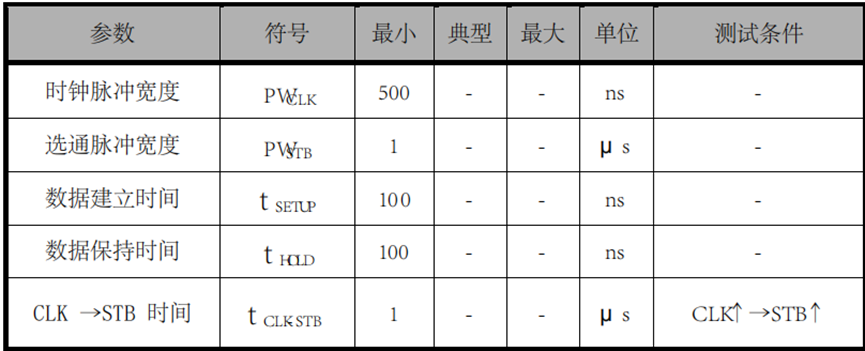

時序特性（Ta =- 20～+80℃, VDD=5V）

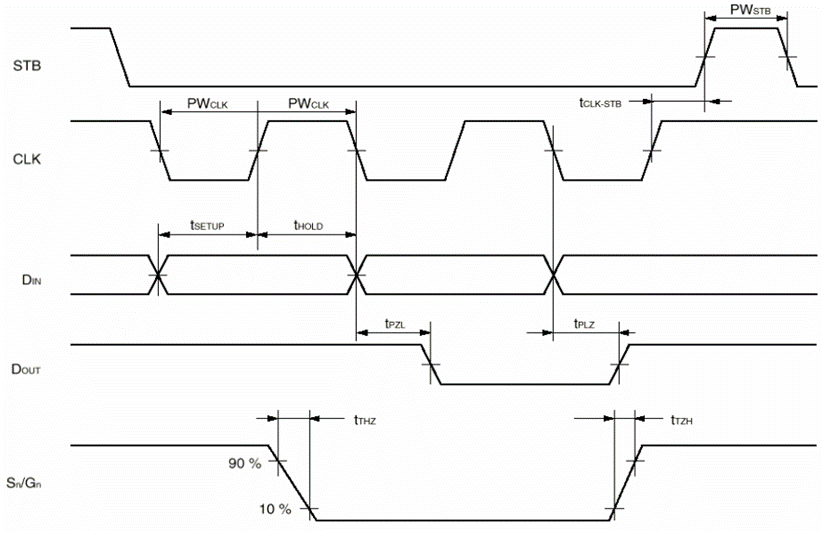

時序波形圖：

十四、IC封裝示意圖：

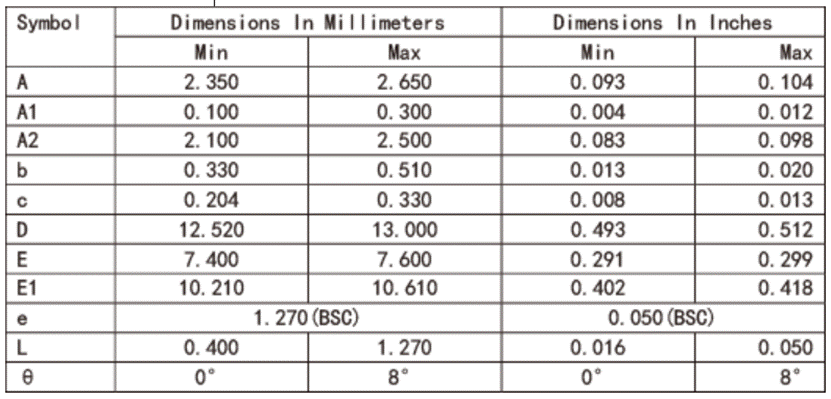

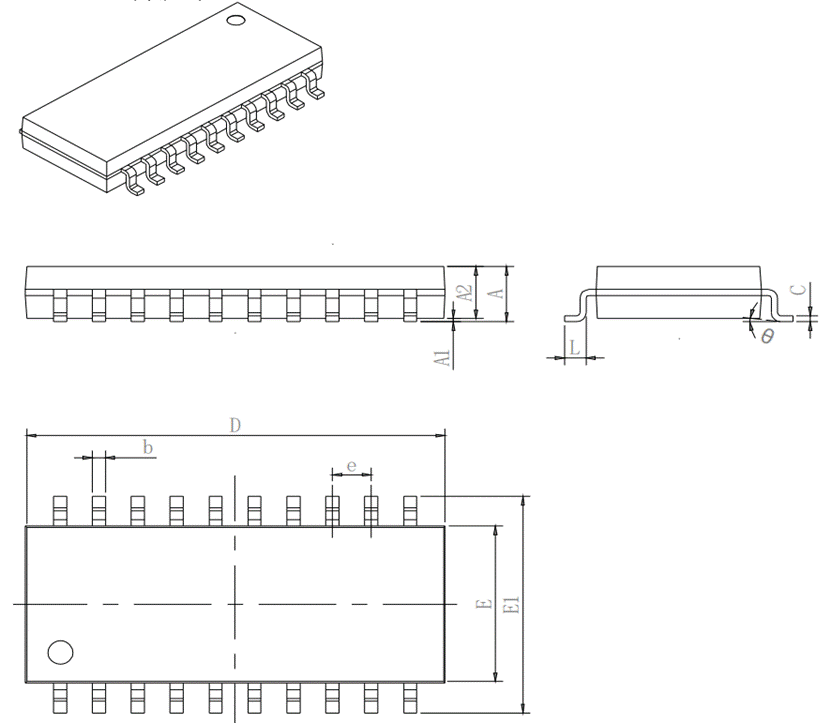

SOP 20封裝尺寸：
