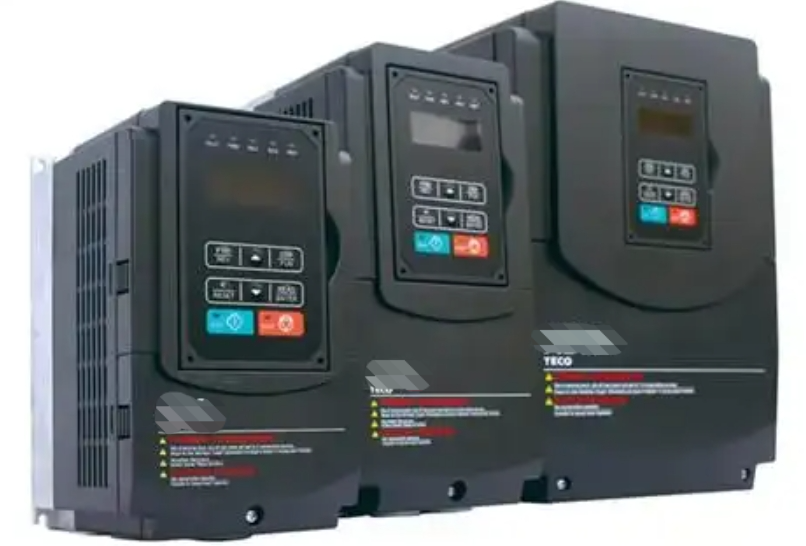

變頻器作為現代工業控制系統中不可或缺的電力電子設備，其穩定運行直接關系到生產效率和設備安全。然而，在實際應用中，電容和電阻的故障是導致變頻器異常的主要原因之一。本文將深入探討變頻器中電容和電阻的常見故障現象、診斷方法及處理措施，并結合實際案例提供維修建議，幫助技術人員快速定位問題并有效解決。

一、電容故障的典型表現與處理

電容在變頻器中主要承擔濾波、儲能和緩沖作用，常見于直流母線、輸出端和電源模塊中。當電容出現故障時，通常表現為以下幾種現象。

1. 電解電容鼓包或漏液

這是最直觀的故障表現，多由高溫、過壓或壽命老化導致。例如，某紡織廠變頻器頻繁報“直流母線電壓低”故障，拆機后發現母線電容頂部凸起并有褐色電解液滲出。處理時需注意：

更換前必須對電容充分放電（建議使用5W/1kΩ電阻放電10分鐘以上）。

選擇耐高溫（105℃）、長壽命（如5000小時以上）的替代型號。

安裝時注意極性，反向接入可能引發爆炸。

2. 容量衰減導致電壓波動

某注塑機變頻器在加速階段出現輸出電流震蕩，經檢測發現直流母線電容容量從原2200μF下降至800μF。此類隱性故障需通過LCR表測量確認，若容量低于標稱值70%即需更換。建議定期（如每2年）用專業設備檢測電容的ESR（等效串聯電阻）和容量。

3. 薄膜電容擊穿短路

輸出端薄膜電容擊穿會導致變頻器炸機。某案例中，變頻器上電即跳閘，檢查發現IGBT模塊并聯的緩沖電容（0.1μF/1200V）呈短路狀態。維修時需選用相同耐壓等級且高頻特性優異的CBB電容，并檢查驅動電路是否存在過沖電壓。

二、電阻故障的排查與修復

電阻在變頻器中常用于電流檢測、電壓分壓和限流保護，其故障往往更具隱蔽性。

1. 電流檢測電阻燒毀

某風機變頻器報“輸出過流”，拆解發現康銅絲采樣電阻（0.01Ω/5W）已燒斷。這類故障多因瞬間過載或接觸不良導致。更換時需注意：

選擇相同阻值和功率的精密電阻，誤差應≤1%。

焊接時避免高溫影響阻值，推薦使用銀漿導電膠固定。

同步檢查電流檢測運放電路是否受損。

2. 分壓電阻阻值漂移

電壓檢測回路中的分壓電阻（如串聯的100kΩ+10kΩ）若發生阻值變化，會導致過壓誤報。某案例顯示，變頻器頻繁保護停機，最終發現10kΩ電阻實際值變為15kΩ。建議使用萬用表測量分壓比，異常時更換高精度金屬膜電阻。

3. 充電電阻燒損

預充電電阻（通常為50Ω/50W）在頻繁啟停工況下易過熱損壞。某龍門吊變頻器無法啟動，檢測發現充電電阻已開路，導致直流母線無法建立電壓。改進方案包括：

改用波紋電阻或鋁殼電阻提升散熱能力。

并聯接觸器觸點以在充電完成后短路電阻。

三、綜合診斷方法與預防措施

1. 三級檢測體系

一級目檢：觀察元件外觀是否有燒焦、變色痕跡。

二級參數測量：使用萬用表、電橋檢測阻容值。

三級波形分析：通過示波器觀察關鍵點電壓電流波形。

2. 環境適應性改造

某化工廠變頻器因腐蝕性氣體導致電阻引腳銹蝕，解決方案包括：

在電路板噴涂三防漆。

更換為耐腐蝕的厚膜電阻。

加裝防塵過濾網。

3. 壽命預測技術

通過監測電容的紋波電流溫升（ΔT）和電阻的熱成像圖，可預判元件剩余壽命。某汽車生產線采用紅外熱像儀定期巡檢，故障率下降60%。

四、典型維修案例分析

案例1：某礦山提升機變頻器運行中突然停機，顯示“直流過壓”。檢查發現：

直流母線電容（560μF/400V）容量僅剩200μF。

制動電阻（20Ω/10kW）接線端子松動導致接觸電阻增大。

處理步驟：

更換同規格高頻低阻電解電容。

清理電阻端子并涂抹導電膏。

重新校準電壓檢測電路。

案例2：

某中央空調變頻器輸出三相不平衡，檢測發現：

輸出端均壓電阻（100kΩ/2W）中一相阻值無窮大。

驅動光耦供電限流電阻（47Ω）變值為200Ω。

維修后測試各相電壓偏差＜1%，運行恢復正常。

五、維修安全規范

斷電后需等待5分鐘以上（大容量變頻器需30分鐘）確保母線電壓降至安全值。

更換元件時需記錄原安裝方向和引腳定義。

維修后必須進行帶載測試，觀察0.5Hz-50Hz全頻段運行狀態。

通過系統化的故障分析和規范化的維修操作，可顯著提升變頻器維修效率。建議企業建立關鍵部件的壽命檔案，結合預測性維護技術，將被動維修轉為主動預防。同時，選用原廠或經過認證的替代元件，避免因配件質量問題導致二次故障。對于復雜故障，推薦使用Fluke 435電能分析儀或Keysight示波器等專業設備進行深度診斷。
