LTC6078/LTC6079 放大器：精密與低功耗的完美結合

在電子工程領域，我們經常需要尋找性能卓越且功耗低的放大器，以滿足各種復雜的應用需求。今天就來聊一聊 Linear Technology 公司推出的 LTC6078/LTC6079 雙/四通道微功耗精密 CMOS 軌到軌輸入/輸出放大器。

文件下載：LTC6078IDD#PBF.pdf

產品特性亮點多

精度高

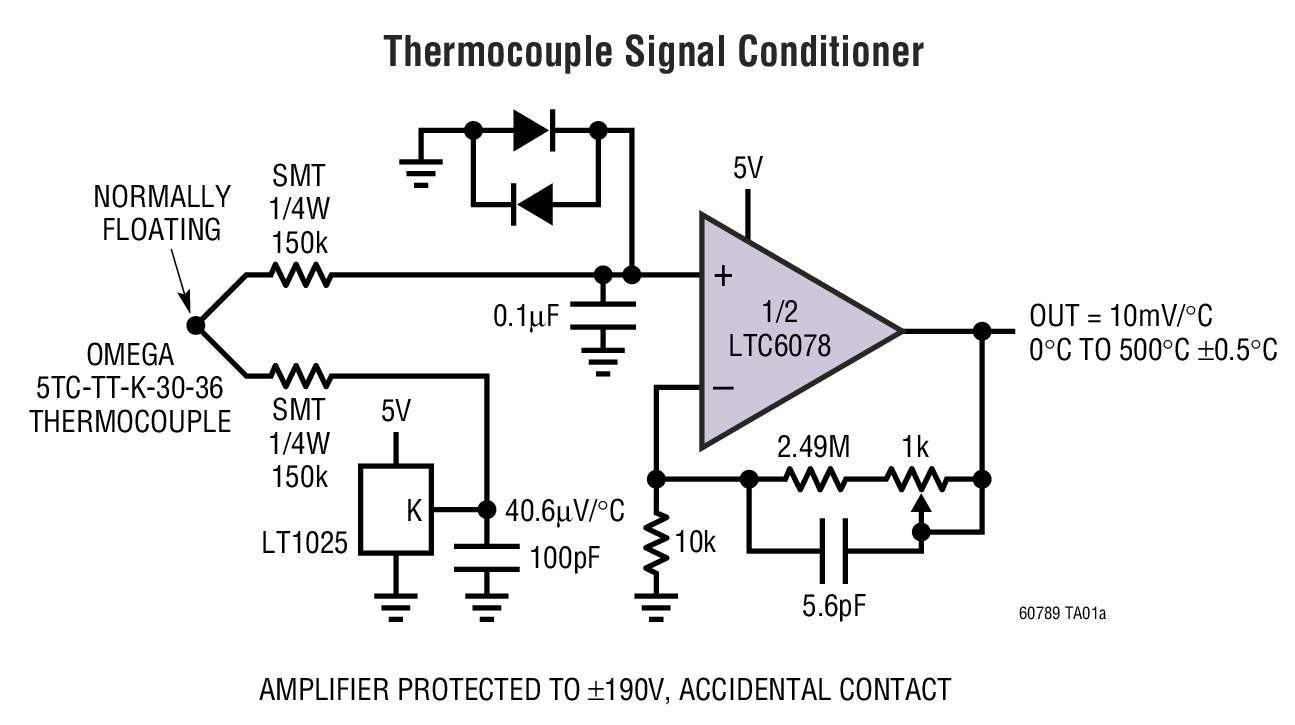

LTC6078/LTC6079 在精度方面表現出色。在 25°C 時，其最大失調電壓僅為 25μV，最大失調漂移為 0.7μV/°C。如此低的失調電壓和漂移，能夠為我們的電路設計提供更準確的信號處理能力，減少誤差，提高系統的整體性能。例如，在對精度要求極高的熱電偶信號調理電路中，就能很好地發揮其優勢。

偏置電流小

輸入偏置電流也非常小，25°C 時最大為 1pA，在 ≤85°C 時最大為 50pA。這使得該放大器適合與高阻抗傳感器配合使用，能夠有效減少因偏置電流引起的誤差，保證信號的準確性。

低功耗

每個放大器的功耗僅為 54μA，屬于微功耗級別。同時，它還具有 95dB（最小值）的共模抑制比（CMRR）和 100dB（最小值）的電源抑制比（PSRR），能夠有效抑制共模信號和電源噪聲對輸出信號的影響。其輸入噪聲電壓密度為 16nV/√Hz，能夠提供低噪聲的信號放大效果。

工作電壓范圍寬

工作電壓范圍為 2.7V 至 5.5V，這使得它能夠適應不同的電源環境，為設計帶來了更大的靈活性。無論是在電池供電的便攜式設備中，還是在其他單電源應用中，都能穩定工作。

封裝形式豐富

LTC6078 有 8 引腳 MSOP 和 10 引腳 DFN 封裝可供選擇，LTC6079 則提供 16 引腳 SSOP 和 DFN 封裝。不同的封裝形式能夠滿足不同的電路板布局和空間需求。

應用領域廣泛

光電二極管放大器

由于其極低的輸入偏置電流和低噪聲特性，LTC6078/LTC6079 非常適合用于光電二極管放大器。它能夠將微弱的光電流信號轉換為電壓信號，并進行準確的放大處理。

高阻抗傳感器放大器

對于那些輸出阻抗較高的傳感器，如某些壓力傳感器、電容式傳感器等，該放大器的低輸入偏置電流和高輸入阻抗特性能夠確保信號的準確采集和放大。

微伏精度閾值檢測

在一些需要高精度閾值檢測的應用中，如生物醫學檢測、工業自動化控制等領域，其高精度的失調電壓和漂移特性能夠實現微伏級別的精度檢測。

儀表放大器

在儀表放大器中，它的高共模抑制比和低噪聲特性能夠有效地放大差分信號，同時抑制共模干擾，提高測量的準確性。

電池供電應用

其微功耗特性使得它在電池供電的應用中具有很大的優勢，能夠延長電池的使用壽命，適用于各種便攜式儀器和設備。

電氣特性解析

失調電壓和漂移

在不同的測試條件下，失調電壓和漂移的表現有所不同。例如，在 (V^{+}=3V)，(V^{-}=0V)，(V_{CM}=0.5V) 的條件下，LTC6078MS8 等型號的失調電壓最大值在不同情況下有所差異。同時，失調電壓漂移也會受到溫度等因素的影響。我們在設計電路時，需要根據具體的應用場景和要求，選擇合適的型號和工作條件，以確保系統的精度。

輸入偏置電流和噪聲

輸入偏置電流在不同溫度和共模電壓下有不同的數值。在 (V_{CM}=V^{+}/2) 的條件下，不同后綴的型號其輸入偏置電流的最大值也不同。輸入噪聲方面，在 0.1Hz 至 10Hz 的頻率范圍內，輸入噪聲電壓為 1μVp - P，在 1kHz 和 10kHz 時，輸入噪聲電壓密度分別為 18nV/√Hz 和 16nV/√Hz。這些噪聲特性會影響到放大器對微弱信號的放大能力，我們在處理微弱信號時，需要關注這些參數。

其他特性

共模抑制比（CMRR）和電源抑制比（PSRR）在不同的共模電壓范圍和電源電壓范圍內都有較好的表現，能夠有效抑制共模信號和電源噪聲。輸出電壓、大信號電壓增益、輸出短路電流、壓擺率等參數也都在不同的測試條件下有明確的規格，這些參數對于我們設計電路時評估放大器的性能和穩定性非常重要。

典型性能特征參考

失調電壓分布和漂移

通過失調電壓分布曲線和漂移曲線，我們可以了解到放大器在不同條件下失調電壓的分布情況和隨溫度的漂移情況。這有助于我們在實際應用中對失調電壓進行補償和校正，提高系統的精度。

輸入偏置電流與溫度和電壓的關系

輸入偏置電流會隨著溫度和共模電壓的變化而變化。我們可以根據這些曲線，合理選擇工作溫度和共模電壓范圍，以降低輸入偏置電流對系統的影響。

噪聲特性

從噪聲相關的曲線中，我們可以直觀地看到放大器在不同頻率下的噪聲表現。這對于設計對噪聲敏感的電路非常有幫助，我們可以根據曲線選擇合適的工作頻率范圍，減少噪聲對信號的干擾。

應用注意事項

輸入精度保持

為了保持 LTC6078/LTC6079 的輸入精度，我們需要注意應用電路和 PCB 板布局。輸入連接應盡量短且靠近，避免靠近發熱元件，以減少溫度差異產生的熱偶電壓。同時，在高阻抗應用中，使用保護環來減少 PCB 板上的泄漏電流。

輸入鉗位

當放大器可能會受到較大的差分輸入電壓時，在兩個輸入之間添加背對背二極管可以減少輸入失調電壓的偏移，保持直流精度。必要時，還可以在二極管前添加限流電阻。

容性負載驅動

在單位增益下，該放大器能夠驅動高達 200pF 的容性負載。隨著增益的增加，其容性負載驅動能力也會增強。在輸出和負載之間添加一個小的串聯電阻，可以進一步提高放大器對容性負載的驅動能力。

SHDN 引腳控制

對于 LTC6078 的 DD 封裝，引腳 5 和 6 用于電源關斷控制。當引腳浮空時，內部電流源將其拉到 (V^{+})，放大器正常工作。關斷時，放大器輸出呈高阻抗，每個放大器的電流消耗小于 2μA。開啟時，在 50μs 內每個放大器的電源電流比正常值大約大 35μA。

軌到軌輸入

LTC6078/LTC6079 的輸入級結合了 PMOS 和 NMOS 差分對，使其輸入共模電壓范圍擴展到正負電源電壓。在高輸入共模范圍時，NMOS 對導通；在低共模范圍時，PMOS 對導通。這種切換在共模電壓低于正電源 1.3V 至 0.9V 之間發生。

熱滯效應

多次熱循環后，放大器的輸入失調偏移較小。例如，LTC6078MS8 經過 3 次從 - 45°C 到 90°C 的熱循環后，典型的失調偏移僅為 1μV。

PCB 板布局

PCB 板的機械應力和焊接應力可能會導致失調電壓和失調電壓漂移的偏移。DD 和 DHC 封裝對應力更為敏感。為了減少應力影響，可以將 IC 安裝在 PCB 板的短邊或角落，或者在運算放大器周圍切割槽，以釋放應力。

典型應用案例參考

2.7V 高端電流檢測

通過特定的電路設計，利用 LTC6078 可以實現高端電流檢測，輸出電壓與負載電流成正比。

低平均功率紅外 LED 驅動器

采用 LTC6078 可以實現可變占空比的紅外 LED 驅動，降低平均功率消耗。

加速度計信號調理

可以對加速度計輸出的微弱信號進行放大和調理，得到準確的電壓輸出。

其他應用

還有如精密采樣保持電路、精密電壓控制電流源、60Hz 陷波電路等多種應用案例，展示了該放大器在不同領域的廣泛適用性。

LTC6078/LTC6079 以其高精度、低功耗、寬工作電壓范圍等特性，為電子工程師在設計各種電路時提供了一個優秀的選擇。在實際應用中，我們需要根據具體的需求和條件，合理選擇封裝形式、關注電氣特性和應用注意事項，以充分發揮其性能優勢。你在使用類似的放大器時，有沒有遇到過什么有趣的問題或者經驗呢？歡迎在評論區分享。
