碳化硅（SiC）MOS管作為寬禁帶半導體的核心器件，憑借高耐壓、高頻化、低損耗及耐高溫特性，在新能源汽車、光伏逆變、工業電源等領域逐步替代傳統硅基IGBT器件。精準的測試技術是挖掘其性能潛力、保障系統可靠性的關鍵，而示波器作為信號捕獲與分析的核心儀器，在動態特性表征中發揮著不可替代的作用。本文將系統闡述碳化硅MOS管的核心測試項目、技術要點，重點解析示波器及配套設備的應用場景與實操技巧。

一、碳化硅MOS管測試的核心范疇與技術挑戰

碳化硅MOS管的測試需覆蓋靜態特性、動態特性及可靠性三大維度，其寬禁帶特性帶來的高頻開關、高共模電壓等特點，對測試儀器的帶寬、精度及抗干擾能力提出了嚴苛要求。與硅基器件相比，碳化硅MOS管開關速度快（納秒級）、dV/dt可達100V/ns以上，寄生參數對測試結果的影響更為顯著，同時高壓大電流工況下的信號保真度捕獲難度大幅提升。

核心測試挑戰主要體現在三方面：一是高共模電壓下的差分信號測量，如高側柵源電壓（Vgs）測量易受漏源電壓（Vds）干擾；二是納秒級開關瞬態的精準捕獲，需解決電壓電流波形的時間對齊問題；三是高溫、高壓環境下的可靠性測試，需模擬實際工況中的多應力耦合場景。這些挑戰的解決，離不開示波器與專用探頭、信號發生器等設備的協同配合。

二、靜態特性測試及儀器配置

靜態特性測試旨在獲取碳化硅MOS管導通與關斷狀態下的基礎電氣參數，為器件選型和驅動電路設計提供依據，核心測試項目包括閾值電壓（Vth）、導通電阻（Rds(on)）、漏極漏電流（Idss）及擊穿電壓（BVdss）。

（一）核心測試項目與儀器應用

閾值電壓測試需通過源測量單元（SMU）施加梯度柵源電壓，同時監測漏極電流變化，當漏極電流達到設定值（通常為1mA）時的柵源電壓即為Vth。導通電阻測試則需在額定柵源電壓、額定電流條件下，通過高精度萬用表或SMU測量漏源兩端電壓降，結合電流值計算得出Rds(on)，對于低至毫歐級的Rds(on)，需選用分辨率達微歐級的測量設備，如吉時利4200A-SCS參數分析儀。

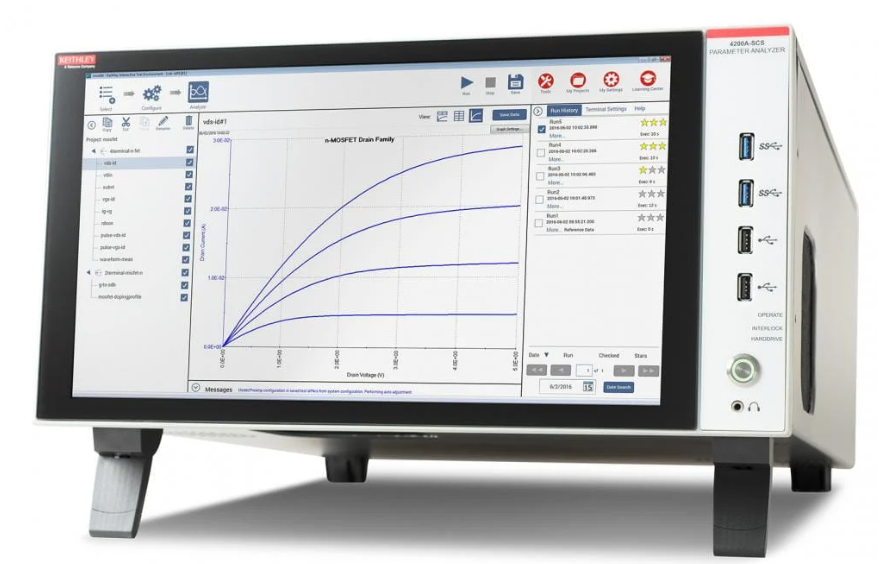

4200A-SCS

擊穿電壓測試需將柵極短接或施加負偏壓使器件關斷，逐步提升漏源電壓直至漏電流急劇增大，此時的電壓即為BVdss。該測試需搭配高壓SMU及絕緣測試夾具，避免高壓電弧放電，同時通過示波器輔助監測電壓突變過程，排查寄生電感導致的電壓尖峰干擾。

（二）示波器在靜態測試中的輔助作用

雖然靜態測試以SMU和參數分析儀為核心，但示波器可用于監測測試過程中的異常信號。例如，在導通電阻測試中，通過示波器連接電壓探頭和電流探頭，實時觀察漏源電壓與漏極電流的波形穩定性，判斷是否存在接觸不良導致的電流波動；在擊穿測試中，利用示波器的峰值捕獲功能，記錄瞬間電壓尖峰，區分器件固有擊穿特性與測試系統寄生參數引發的假擊穿現象。此時選用普通數字示波器即可，帶寬無需過高（100MHz以上），重點關注采樣率和垂直分辨率。
