碳化硅 (SiC) 功率模塊標稱電流的定義、物理來源與工程降額解析

引言與寬禁帶半導體時代的技術背景

在現代電力電子與能源轉換系統中，功率半導體器件的物理邊界直接決定了整個系統的能量轉換效率、功率密度、體積重量以及熱設計架構的復雜程度。隨著以電動汽車（EV）牽引逆變器、大功率直流快速充電樁、光伏逆變器（PV）、大容量電池儲能系統（BESS）以及高頻工業電源為代表的新興應用需求呈現指數級增長，傳統的硅（Si）基功率器件——特別是絕緣柵雙極型晶體管（IGBT）——在阻斷電壓、開關頻率及高溫工作能力方面已經逐漸逼近其理論與材料的物理極限 。在這一產業變革的臨界點，作為寬禁帶（Wide Bandgap, WBG）半導體材料的杰出代表，碳化硅（SiC）技術憑借其顛覆性的材料優勢，已經成為突破傳統功率變換瓶頸的核心解決方案 。傾佳電子力推BASiC基本半導體SiC碳化硅MOSFET單管，SiC碳化硅MOSFET功率模塊，SiC模塊驅動板，PEBB電力電子積木，Power Stack功率套件等全棧電力電子解決方案。?

傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊，助力電力電子行業自主可控和產業升級！

從固體物理學的角度來看，碳化硅材料具有約 3.26 eV 的禁帶寬度，是傳統硅材料（1.12 eV）的三倍左右 。這一極寬的禁帶意味著將電子從價帶激發到導帶需要高得多的能量，從而賦予了 SiC 材料極為優異的高溫穩定性和極低的本征載流子濃度，使其能夠在遠超硅器件的溫度下運行而不會發生嚴重的熱漏電流失效 。更為關鍵的是，碳化硅的臨界擊穿電場強度達到了硅的十倍，這允許器件設計者在給定的額定耐壓下，將器件的電壓阻斷層（漂移區）厚度削減至傳統硅器件的十分之一，同時將摻雜濃度提高百倍以上 。這種在微觀結構上的根本性改變，使得 SiC MOSFET 在宏觀層面上展現出極低的比導通電阻（Specific On-Resistance），徹底打破了高耐壓與低導通損耗之間不可調和的矛盾 。此外，碳化硅高達硅三倍的熱導率，使得芯片內部產生的焦耳熱能夠更迅速地傳導至外部散熱器，為實現極高的電流密度奠定了熱力學基礎 。

在評估、選型和系統集成 SiC MOSFET 功率模塊時，“標稱電流”（Nominal Current）或“連續漏極電流”（Continuous Drain Current，ID?）是電氣工程師最為關注的首要規格參數之一。然而，與電容的法拉值或電感的亨利值等靜態物理屬性不同，功率模塊的額定電流并非是在某種極限物理測試中直接“測量”出來的絕對絕對值，而是一個基于特定熱力學邊界條件、材料物理特性、封裝散熱能力以及預期壽命模型推導而來的“計算值” 。不同半導體制造商在產品規格書（Datasheet）中對該參數的標定基準溫度（TC?）往往存在顯著差異，例如可能取值為 25°C、65°C、80°C、90°C 甚至 100°C 。如果不深入理解這些電流額定值背后的數學推導邏輯和物理限制，系統設計工程師極易在實際硬件開發中陷入參數陷阱，導致熱設計裕度不足引發的災難性過熱失效，亦或是過度設計帶來的嚴重成本浪費。

本報告旨在從國際電工委員會（IEC）等權威工業標準的嚴謹定義出發，全面且深入地剖析 SiC MOSFET 功率模塊標稱電流的物理內涵、數學推導機制與系統級應用邏輯。通過結合具體的工業級與車規級 SiC 模塊底層數據，本報告將詳細論證芯片極限（Silicon Limit）與封裝極限（Package Limit）在電流標定中的二元博弈，探討瞬態熱阻網絡對脈沖電流能力的約束，并深刻揭示 SiC MOSFET 與傳統 Si IGBT 在電流降額與全生命周期任務剖面（Mission Profile）設計上的核心差異。

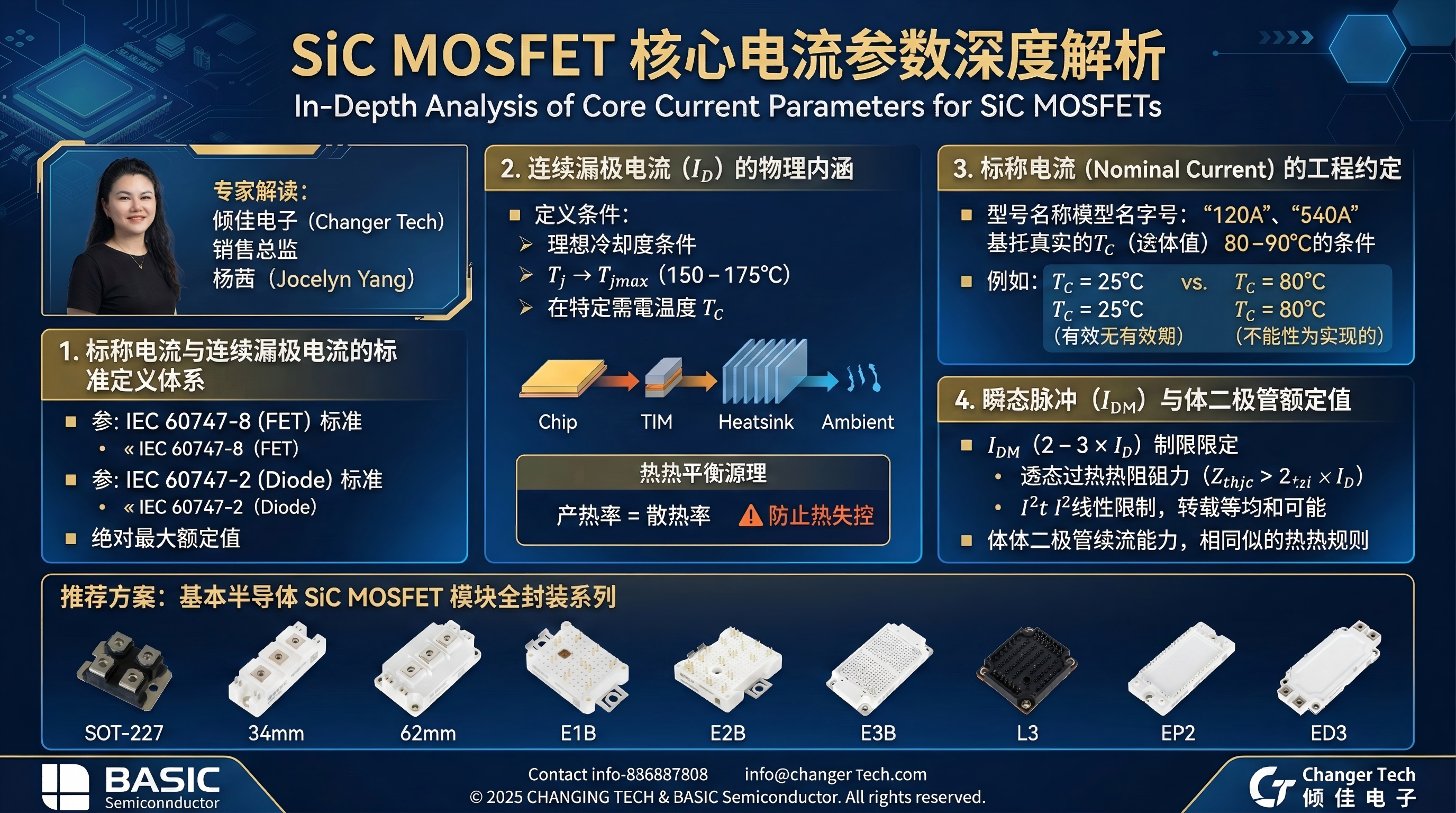

標稱電流與連續漏極電流的標準定義體系

在功率半導體器件的規格書的第一頁，通常會提供一個“絕對最大額定值”（Absolute Maximum Ratings）表格。該表格確立了器件在任何情況下都不可逾越的物理邊界，哪怕是極短的瞬態瞬間，超越這些邊界都可能導致器件的即時損毀或長期可靠性的不可逆下降 。為了在不同供應商、不同測試環境以及不同的終端應用之間建立統一的評估語境，行業普遍遵循 IEC 相關標準規范，特別是針對場效應半導體器件的 IEC 60747-8 標準以及針對二極管特性的 IEC 60747-2 標準 。

連續漏極電流 (ID?) 的物理內涵與規范界定

在規格書中，連續漏極電流（Continuous Drain Current）通常以 ID? 標識。根據 IEC 60747-8 以及半導體行業的通用工程規范，ID? 被定義為：在理想且恒定的外部散熱條件下，當半導體結溫（Junction Temperature）達到其絕對最大額定值（Tjmax?，在 SiC 器件中通常為 150°C 或 175°C）時，器件在指定的管殼溫度（Case Temperature，TC?）下所能持續安全通過的最大直流電流量 。

這一參數的本質描述的是一個精確的熱力學平衡狀態。在此特定電流水平下，器件內部由于電流流過溝道和漂移區所產生的焦耳熱（即導通損耗），能夠完全且持續地通過封裝材料的各層結構（包括芯片金屬化層、芯片粘結層、絕緣陶瓷基板、基板焊接層以及銅底板）傳導至外部的散熱系統，使得芯片核心的發熱率與散熱率完全相等，結溫恰好懸停在材料與封裝允許的最高安全溫度臨界點 。一旦實際流經器件的連續直流電流超過了規格書中標定的 ID? 值，在相同的外部冷卻邊界條件下，器件內部的產熱量將大于散熱量，導致熱量在芯片內部積聚，結溫將不可避免地突破 Tjmax?。由于 SiC MOSFET 的導通電阻具有正溫度系數，結溫的升高會導致內阻進一步增大，進而產生更多的熱量，這種惡性正反饋循環最終將引發熱失控（Thermal Runaway），造成柵極氧化層加速退化、金屬互連線熔毀或芯片本體的熱應力破裂 。

標稱電流 (Nominal Current) 的工業約定與命名邏輯

盡管 ID? 提供了器件在特定溫度下的絕對熱極限，但在工業界，模塊的“標稱電流”（Nominal Current）往往具有更為寬泛且具指導性的分類意義。標稱電流通常作為半導體制造商產品型號命名規則的一部分，用以對器件的功率等級進行宏觀的商業分類與市場定位。例如，在一個包含“120”或“540”字樣的模塊型號中，這些數字通常直接代表了該模塊的標稱電流為 120A 或 540A 。

在實際的工程實踐中，標稱電流的定義標準通常與一個更具現實應用意義的基板溫度（例如 TC?=80°C、90°C 或某些特定系統中的 100°C）緊密綁定 。與之形成鮮明對比的是，如果制造商僅僅在 TC?=25°C 的條件下來標定并宣傳其電流能力，這在實際的大功率電力電子變換器中是毫無現實意義的。因為在滿載連續運行狀態下，考慮到散熱器本身的熱阻、導熱硅脂的接觸熱阻以及冷卻介質（如水冷液或強迫風冷）的初始溫度，幾乎沒有任何商用散熱系統能夠將模塊的銅基板溫度穩定維持在 25°C 的室溫水平 。因此，現代嚴謹的 SiC 模塊數據手冊傾向于提供基于較高 TC?（如 75°C 或 90°C）推導出的連續電流能力，并將其作為型號命名的標稱電流，這為應用工程師提供了一個更貼近真實惡劣工況的品質因數（Figure of Merit），有助于工程師在項目初期進行更為準確的器件選型與熱裕度評估 。

瞬態脈沖漏極電流 (IDM?) 與體二極管額定值

除了衡量穩態導通能力的 ID? 之外，半導體規格書中還會嚴格定義脈沖漏極電流（Pulsed Drain Current，通常表示為 IDM? 或 IDP?）。該參數反映了器件在極短時間窗口內（通常被定義為 1 毫秒、100 微秒或更短的脈沖寬度）承受瞬態浪涌電流的極限能力 。對于目前主流的 SiC MOSFET 技術而言，IDM? 的標定值通常被設定為連續額定電流 ID? 的 2 倍至 3 倍之間 。必須指出的是，瞬態脈沖電流的限制邏輯已經脫離了簡單的穩態熱平衡方程，它不再僅僅依賴于穩態的結殼熱阻，而是受到瞬態熱阻抗（Transient Thermal Impedance, Zthjc?）、內部金屬綁定線（Bond wire）或銅夾片（Copper clip）的瞬間熔斷積分極限（I2t），以及芯片內部半導體載流子密度的飽和效應等多重復雜物理邊界的綜合制約 。

此外，由于 SiC MOSFET 具有內在的體二極管（Body Diode）結構，在許多半橋或全橋拓撲中被用作續流器件（Free Wheeling Diode），因此標準同樣要求標定源漏極方向的連續電流（通常記為 ?ID? 或 ISD?）以及相應的脈沖續流電流（IDRM? 或 IRM?）。這些反向導通電流的標定邏輯與正向類似，同樣受制于體二極管導通壓降產生的功率損耗與封裝散熱能力的熱平衡 。

模塊額定電流的數學推導機制與物理學本源

如前文所述，數據手冊第一頁中赫然醒目的最大連續漏極電流 ID? 并不是一個通過直接將器件置于極端條件下實測得出的經驗數值。恰恰相反，它是一個基于堅實的半導體物理學、基本電學定律以及傳熱學傅里葉方程（Fourier's law of heat conduction）嚴格計算出來的理論結果 。深刻理解這一推導方程的內在邏輯，是任何從事高級功率硬件設計的工程師精準解讀規格書、進行極限工況邊界預測的核心前提。

核心穩態熱力學推導方程

根據焦耳定律和穩態熱傳導理論，當半導體芯片內部產生熱量并向外界環境散發時，其熱傳遞過程可以等效為電路中的歐姆定律。溫差類似于電壓，熱阻類似于電阻，而熱功率流類似于電流。由此可以建立穩態下的熱平衡基本方程：

Pdis?=Rth(j?c)?Tvj??TC??

在定義極限額定電流時，我們假定芯片結溫已經達到了其材料與封裝系統所允許的最高極限，即 Tvj?=Tjmax?。此時，器件能夠向指定溫度的基板散發的最大允許耗散功率（Maximum Power Dissipation，PD?）為：

PD?=Rthjc?Tjmax??TC??

另一方面，在純直流（DC）完全導通的理想狀態下，MOSFET 的功率損耗 PD? 絕大部分來自于其內部導通電阻產生的傳導損耗（忽略極微小的柵極漏電等）。根據焦耳定律，該損耗可以表示為：

PD?=ID2?×RDS(on)@Tjmax??

將上述熱力學最大允許耗散功率等式與電學產熱等式聯立，并對電流 ID? 進行求解，即可推導出連續漏極電流的理論計算核心公式：

ID?=RDS(on)@Tjmax??×Rthjc?Tjmax??TC???

推導公式核心變量的深度解構分析

上述看似簡單的代數公式，實際上高度濃縮了碳化硅材料特性、制造工藝水平以及前沿封裝技術的諸多復雜因素。為了透徹理解電流降額與系統設計的底層邏輯，必須對公式中的每一個變量進行深度的技術解構。

1. 最大工作結溫 (Tjmax? 或 Tvjop?)

在傳統的硅基 IGBT 或 MOSFET 領域，受限于較窄的禁帶寬度，當溫度升高時，本征激發的載流子數量會急劇增加，導致阻斷狀態下的漏電流（Leakage Current）呈指數級上升，甚至引發熱失控。因此，硅器件的長期可靠工作結溫 Tjmax? 通常被嚴格限制在 150°C，少數改進型器件可達 175°C 但難以長期維持 。 得益于寬禁帶材料極低的本征載流子濃度，SiC 器件在極高溫度下依然能夠保持極佳的阻斷特性和微小的漏電流。因此，工業界主流的 SiC MOSFET 模塊其 Tjmax? 通常被標定為 175°C（且在實驗室條件下可輕易突破 200°C 以上） 。在公式中，這一溫度上限的顯著提升直接擴大了分子的溫差余量邊界 (Tjmax??TC?)，這意味著在相同的外部冷卻條件下，SiC 芯片能夠合法且安全地耗散更多的熱量，從而從根本的物理邊界上大幅提升了器件的電流承載能力。

2. 管殼/基板溫度 (TC?) 的基準選取

在計算 ID? 時，所選取的管殼溫度 TC? 對最終結果具有決定性的影響。如果依據 TC?=25°C 進行代入計算，由于溫差 (175?25) 極大，將會得出一個數值極為龐大的電流額定值。然而，正如前文所指出的，這是一個在實際大功率應用中完全不切實際的“理想數據”，僅僅用于理論上的“硅極限”（Silicon Limit）對比參考 。 為了提供具有實際工程指導價值的數據，負責任的模塊制造商會在規格書的首頁面，提供基于特定高溫邊界（如 TC?=75°C、80°C 或 90°C）重新推導出的連續電流值，以此作為模塊的真實標稱電流。這種基于高溫邊界的標定方法，真實地反映了汽車水冷系統（例如設定進水溫度為 65°C 或 75°C）或工業風冷系統在最惡劣散熱工況下的極限運行能力 。

3. 動態的高溫導通電阻 (RDS(on)@Tjmax??)

與絕大多數多數載流子器件一樣，SiC MOSFET 的導通電阻具有顯著的正溫度系數特性（Positive Temperature Coefficient）。隨著芯片結溫的升高，晶格振動加劇導致聲子散射（Phonon scattering）增強，溝道和漂移區內的電子遷移率（Electron mobility）隨之下降，這宏觀表現為 RDS(on)? 的增加 。 因此，在利用公式推導極限電流時，絕對不能錯誤地代入器件在 25°C 時的冷態電阻值，而必須嚴格采用規格書在電氣特性表中列出的、器件處于 Tjmax?（如 175°C）時的最大或典型 RDS(on)? 值 。這種正溫度系數雖然在計算上限制了單管的最大電流，但它帶來了一個極其重要的工程優勢：當多個 SiC MOSFET 芯片在模塊內部并聯時，溫度較高的芯片其內阻會自動增大，從而迫使電流流向溫度較低的芯片，形成天然的負反饋均流機制，極大地降低了并聯熱失控的風險 。

4. 結到殼的穩態熱阻 (Rthjc?)

熱阻是衡量半導體封裝散熱效率的核心指標，它定義了每耗散一瓦特熱量，結溫相對于管殼溫度會升高多少度（K/W 或 °C/W）。在模塊內部，Rthjc? 并非一個單一的物理量，而是由一系列材料層的熱阻串聯疊加而成：包括 SiC 裸晶本身的體熱阻、芯片底部的焊接層或燒結層熱阻、頂部金屬化層熱阻、用于電氣隔離的陶瓷基板（如 DBC 或 AMB）的熱阻、基板到底板的焊接層熱阻，以及最終的銅基板熱阻 。 Rthjc? 的大小直接反比于公式中的電流極限。為了降低熱阻，半導體工程師可以通過增大芯片的有源區面積（這同時也會降低 RDS(on)?，從而獲得雙重收益）來實現，或者通過引入先進的封裝材料（如使用高熱導率的氮化硅基板替代氧化鋁）來優化熱傳導路徑 。

柵極驅動電壓對標稱電流能力的深層敏感性約束

在規格書的深處，隱藏著一個常被系統工程師忽略的細節：即標稱電流與標稱 RDS(on)? 的測定，嚴格依賴于特定的柵極-源極驅動電壓（通常推薦為 VGS?=+15V 至 +18V） 。 這一約束的物理淵源在于 SiC-SiO2 界面極其復雜的材料特性。目前，碳化硅 MOSFET 的界面態電荷捕獲密度（Interface trap density）明顯高于傳統的純硅器件。大量的界面態缺陷會捕獲反型層中的電子，降低溝道的有效載流子濃度和遷移率。為了強行克服這些界面勢壘并使溝道完全且深度開啟，必須施加相對較高的正向柵極偏壓 。 如果在實際電路中，由于驅動電源設計不佳、高頻開關引起的米勒電容耦合振蕩或寄生電感壓降，導致實際到達芯片柵極的 VGS? 顯著低于推薦值（例如降至 13V 或更低），溝道將無法完全開啟，導致 RDS(on)? 偏離標稱曲線并成倍激增 。在多管并聯的大電流模塊中，這種驅動電壓的局部不足將立刻破壞均流機制，導致巨大的傳導損耗急劇增加，甚至在幾毫秒內引發局部熱崩潰 。因此，規格書中的標稱電流能力實際上是建立在外部柵極驅動系統極其強健且魯棒的假設基礎之上的。

工業級與車規級 SiC 模塊電流標定機制的實證案例分析

為了驗證上述物理數學模型的普適性與準確性，并進一步揭示封裝技術如何決定模塊的標稱能力，我們可以對 Basic Semiconductor（基本半導體）近期發布的一系列涵蓋 34mm、62mm 以及最新 ED3 / Pcore?2 封裝的工業級與車規級 SiC MOSFET 模塊的底層數據進行逆向推導與全面比對 。

下表匯總了這九款不同功率等級和封裝形式的 SiC 模塊的核心熱力學與電學參數。表中部分 Rthjc? 數據為基于最大功耗和溫差邊界嚴格推導得出，以驗證其內在的一致性。

(注：表中的高溫 RDS(on)? 數據均取自規格書中端子測量位置的典型值或最大值，因為在實際運行中，端子連接處的寄生電阻同樣會產生不可忽略的熱量。熱阻 Rthjc? 部分由公式 Rthjc?=(175?25)/PD? 嚴密推演得出。)

深度原理解析與理論驗證：以 BMF540R12MZA3 為例

為了徹底打通從基礎物理公式到商業規格書參數的鏈路，我們選取表格中代表極高功率密度的 BMF540R12MZA3 模塊進行深度的理論驗證 。該模塊采用了先進的 ED3 (Pcore?2) 封裝，其標稱電流在規格書中被自豪地定義為 540 A，且適用的基板溫度條件高達 TC?=90°C。

熱阻特征的提?。?/p>

根據規格書數據，當基板冷卻至極限理想狀態 TC?=25°C 且結溫達到其耐受極限 Tvjop?=175°C 時，該模塊允許散發的最大極限功率 PD? 高達 1951 W。由此，我們可以逆向推斷出該模塊極其優異的熱阻抗：

Rthjc?=1951W175°C?25°C?≈0.0769K/W

降額條件下的功率許可：

在更為嚴苛但真實的工業應用環境中，當基板溫度 TC? 升高至標稱邊界 90°C 時，留給模塊的允許溫升余量被大幅壓縮至 85°C (即 175?90)。此時，模塊允許的最大穩態耗散功率自然發生衰減：

PD@90°C?=0.0769K/W175°C?90°C?≈1105.3W

高溫內阻與電流極限的閉環：

根據規格書的電學特性表，在結溫處于熱平衡極限 Tvj?=175°C、施加 VGS?=18V 的正常驅動電壓時，該模塊的典型導通電阻 RDS(on)? 攀升至 3.8 mΩ（即 0.0038 Ω）。

現在，我們計算在這個極端的導通電阻下，產生 1105.3 W 的滿載允許損耗所對應的最大穩態電流：

ID?=RDS(on)@175°C?PD@90°C???=0.00381105.3??=290868?≈539.3A

這一嚴密且毫無死角的物理數學推導結果（539.3 A），與規格書封面聲稱的標稱大字 540 A 形成了近乎完美的吻合 。該驗證不僅證明了高端模塊數據手冊參數內部的高度自洽性，更向電氣工程師生動展示了原廠是如何依據環境邊界溫度進行電流降額計算的底層邏輯。

核心洞察：同等標稱電流下異構封裝體系的熱設計博弈

如果我們將目光聚焦于上述表格中的兩款 540A 旗艦模塊——BMF540R12KHA3（采用傳統 62mm 工業標準封裝）和 BMF540R12MZA3（采用新一代 ED3 / Pcore2 車規級封裝），將會發現一個極其深刻的工程啟示 。

這兩款產品的標稱額定電流同為 540 A，看似具備相同的功率輸出能力。然而，達成這 540A 輸出的約束邊界條件（TC?）卻存在天壤之別：

62mm 封裝的 BMF540R12KHA3 只能在 TC?=65°C 這個相對溫和的冷卻邊界下，才能安全、持續地輸出 540A 電流。這是因為其結殼熱阻相對偏高（0.096 K/W），導致系統總散熱能力受到物理尺寸和材料體系的制約（最大 1563 W） 。

ED3 封裝的 BMF540R12MZA3 則展現出了截然不同的強悍特性，它能夠在 TC?=90°C 的惡劣高溫環境中，依然維持 540A 的澎湃輸出。這明確表明，ED3 封裝架構采用了更為先進的革命性熱管理材料學技術——例如高機械強度且高導熱的 Si3?N4? AMB（活性金屬釬焊）陶瓷覆銅基板，以及更為優化的芯片拓撲布局，成功將其核心熱阻大幅壓縮至 0.077 K/W，提升了將近 20% 的散熱通量 。

這一對比深刻地說明：在模塊選型時，僅僅盯著各家廠商封面大字標注的“標稱電流”是極其膚淺且危險的。同為宣稱 540A 的模塊，在實際的終端系統設計中，后者（BMF540R12MZA3）對外部水冷系統的要求將發生質的降低。它允許變流器使用體積更小、流速更慢的散熱器，或者允許在系統不降額的情況下容忍更高的環境溫度極限，從而能夠顯著削減整個系統級熱管理的物料清單（BOM）成本。這種因底層封裝材料工藝差異而引發的系統級降額曲線（Current Derating Curve）的巨變，正是資深硬件架構師在供應鏈評估中的核心考量所在 。

硅極限 (Silicon Limit) 與封裝極限 (Package Limit) 的二元哲學

在進一步探討電流額定值的深水區時，必須認識到一個經常引發誤解的現象：半導體器件的理論電流輸送能力往往受制于內部的半導體材料邊界（硅極限，Silicon Limit）和外部的微電子封裝結構邊界（封裝極限，Package Limit）的雙重二元約束 。

理論的巔峰：硅極限 (Silicon Limit)

所謂的“硅極限”，是指在不考慮任何封裝寄生參數（如端子電阻）、互連線（如鋁線）熔斷風險以及封裝體內部熱容的情況下，純粹將 SiC 裸片（Bare Die）放置在一個具有無限大熱導率（即 Rth(case?to?ambient)?=0）的絕對理想散熱器上時，該芯片截面所能通過的最大直流理論電流 。在前述章節中利用穩態熱阻公式計算出的 ID?，其本質上反映的就是在給定 TC? 邊界下的“硅極限”理論值。由于碳化硅材料具備極高的擊穿電場，可以制造出極薄且高摻雜的漂移區，因此在同樣的阻斷電壓下，單顆 SiC 芯片理論上可以承載比硅芯片高得多的電流密度 。

現實的枷鎖：封裝極限 (Package Limit)

然而，在殘酷的工程現實中，巨大的電流必須經過極為復雜的微電子結構才能流入芯片本體。電流需要穿過外部粗壯的銅質端子、模塊內部交錯的覆銅陶瓷板（DBC/AMB）網絡、芯片表面的極薄金屬化層，以及最脆弱的環節——連接芯片與基板的數百根微米級鋁或銅綁定線（Bond wires） 。

當持續通過模塊的電流極其巨大時，即便 SiC 芯片由于其極低的熱阻和寬禁帶特性尚未達到 Tjmax? 的紅線，但那些細小的綁定線可能會因電流密度過度集中而發生電遷移（Electromigration）現象，甚至由于自身的焦耳熱直接導致鋁線瞬間熔斷（Wire fusion）。此外，高溫大電流產生的反復劇烈熱機械應力（Thermomechanical stress），會造成底層的焊料層疲勞（Solder fatigue）、空洞擴散，以及外部 PPS 塑封料的熱降解，最終導致模塊的絕緣性能（如漏電痕跡指數 CTI）失效 。

如果一種封裝結構所允許的最大安全連續電流低于利用熱阻公式計算出的“硅極限”，嚴謹的模塊制造商就會在數據手冊的曲線圖中引入一條水平的截斷線，并標注這就是“受限于封裝”（Package Limited）的最大電流值 。例如，某款先進的 SiC 模塊，即使依據芯片熱力學公式計算得出其具有承載 500 A 的潛能，但由于其引出端子的截面積或內部鍵合線的載流能力瓶頸，規格書必須將其標定截斷在 400 A 以確保 20 年的長期運行壽命。

為了打破這種“好馬配劣鞍”的封裝瓶頸，并徹底釋放出 SiC 材料極其昂貴的性能潛能，當今的高端功率模塊行業正在經歷一場極其深刻的封裝工藝革命 。例如，為了消除引線鍵合的電感與電阻瓶頸，廠商開始采用直接銅夾片互連（Copper clip interconnects）；為了克服傳統高鉛焊料在高溫下的疲勞與蠕變問題，全面引入了納米銀燒結工藝（Silver sintering），這不僅大幅提升了連接層的導熱率和導電率，還極大增強了器件抵抗溫度循環（Thermal Cycling）退化的能力；而在絕緣襯底方面，采用高強度、高導熱的 Si3?N4? AMB 陶瓷基板替代傳統的 Al2?O3? DBC，使得陶瓷底板與上下銅層之間的熱膨脹系數（CTE）更為匹配，從根本上延長了器件的功率循環（Power Cycling）壽命 。前文分析中采用高性能基板的 BMF540R12MZA3 之所以能夠實現突破性的熱學性能，其背后的物理驅動力正是源于這些材料科學領域的顛覆性創新。

瞬態脈沖電流能力 (IDM?) 與動態熱動力學模型

在電力牽引系統電機堵轉啟動、電網電壓瞬間暫降（Dip）、并網逆變器穿越，或是短路故障等惡劣工況下，功率模塊不可避免地需要承受遠超其穩態標稱連續電流 ID? 的瞬時巨額浪涌電流。因此，在器件評估中，脈沖漏極電流 IDM? 的定義與計算邏輯具有同等重要的地位 。

瞬態熱阻抗網絡 (Zthjc?) 與時間常數

在非穩態的瞬態電流沖擊下，簡單的穩態熱阻模型將失效。由于模塊封裝結構內部各種材料（碳化硅裸晶、燒結銀、銅片、陶瓷、散熱基板等）均存在固有的熱容（Heat Capacity），熱量從發熱的芯片核心向外擴散的過程需要經歷一定的物理時間。這就意味著，當一個巨大的功率脈沖瞬間作用于芯片時，其實際的溫升并不會像理想電阻上的電壓那樣呈現階躍式的立刻上升，而是會經歷一個相對平緩的爬升過程。這個動態響應過程，由器件的瞬態熱阻抗（Transient Thermal Impedance，Zthjc?）曲線來精確描述 。

在進行高級熱動力學仿真時，瞬態熱模型通常采用由多個 RC 并聯支路串聯而成的 Foster 模型，或是更符合物理層面逐層傳熱機制的 Cauer 模型網絡來表征。這些高階模型能夠極其精確地擬合和再現數據手冊中所提供的 Zthjc? 衰減曲線 。當脈沖持續時間（tp?）極短（例如在 10 μs 到 1 ms 的微觀尺度內）時，瞬態熱阻抗 Zthjc? 的數值遠小于其對應的穩態熱阻 Rthjc?。正得益于材料熱容所提供的緩沖時間，在這個轉瞬即逝的極短瞬間內，器件可以在不超越危險結溫 Tjmax? 的前提下，合法且安全地耗散出成倍乃至數倍于穩態額定值的巨大峰值功率。

IDM? 物理邊界的確定邏輯

基于瞬態熱阻抗，計算最大允許脈沖電流的方程本質上與連續電流的推導公式同源同宗，僅僅是將穩態參數替換為了瞬態參數，并考量了單次脈沖或重復脈沖的占空比（Duty Cycle, D） ：

IDM?=RDS(on)@Tjmax??×Zthjc?(tp?,D)Tjmax??TC???

通過觀察主流 SiC MOSFET 的規格書，我們可以發現所給定的 IDM? 上限通常被定格為穩態連續電流 ID? 的 2 倍到 3 倍之間 。然而，正如前文在探討“封裝極限”時所深入分析的那樣，IDM? 絕非一個可以隨著脈沖時間無窮縮短而呈反比例無限增大的理論值。即便極低的熱阻抗在理論上允許芯片承受相當于穩態 10 倍的瞬時發熱功率，但如此極其龐大、甚至具有爆炸性的瞬時電流涌入，會在細小的內部鍵合線上產生極其狂暴的電磁洛倫茲力（Lorentz force），引起強烈的機械震蕩，或者在瞬間產生的極高電流密度下直接導致微小金屬連接點的瞬間氣化熔融 。

此外，極端的脈沖電流還會引發芯片內部寄生雙極型晶體管的意外導通（即所謂的“閉鎖效應”，Latch-up），使得器件徹底失去柵極控制能力并走向毀滅。因此，數據手冊上最終呈現的 IDM?，是一個綜合妥協的產物。它是原廠工程師在縝密考量了瞬態熱阻抗降額曲線、金屬封裝物理抗脈沖極限（I2t 容量），以及芯片內部半導體載流子飽和物理機制之后，共同劃定的一條安全工作區（Safe Operating Area, SOA）不可逾越的護城河邊界 。

根據嚴苛的國際電工委員會 IEC 60747-8 與 IEC 60747-9 標準規范，這些宣稱的瞬態極限承受能力，通常在產品研發階段還需要經過極其殘酷的非鉗位感性開關（Unclamped Inductive Switching, UIS）雪崩能量測試（Avalanche testing）以及短路耐受時間（Short Circuit Withstand Time, SCWT）測試，通過一次次將器件推向毀滅邊緣的破壞性實驗，來確立并驗證其在電網劇烈擾動等極端故障工況下的絕對魯棒性 。

SiC MOSFET 與傳統 Si IGBT 額定電流底層邏輯的核心差異剖析

對于眾多正在從傳統硅基 IGBT 平臺向下一代碳化硅架構躍遷的系統設計師而言，深刻理解 SiC 模塊標稱電流的一個深層次難點與認知誤區在于：他們往往帶著根深蒂固的 IGBT 思維定式來審視碳化硅。如果在系統設計時，僅僅是在材料清單上用一個標稱電流為 400A 的 SiC 模塊簡單粗暴地去“原位替換”（Drop-in replacement）一個同為 400A 標稱電流的 Si IGBT 模塊，那么將不僅無法發揮碳化硅高昂成本所帶來的真正價值，更會在系統效能評估上產生嚴重的認知偏差。必須從深層次理解兩者在半導體物理傳導與開關特性上的根本性斷層差異 。

傳導物理特性的降維打擊：消除“拐點”電壓的懲罰

IGBT 本質上是一種雙極型器件（Bipolar device），其導通機制依賴于通過背面的 P+ 注入層向 N- 漂移區注入大量的少數載流子來實現電導調制。這種雙極型結構決定了 IGBT 的輸出特性曲線（IC??VCE? 曲線）不可避免地存在一個固有的內部電位勢壘——也就是工程師常說的“拐點”電壓（Knee Voltage，通常體現為飽和壓降 VCE(sat)? 的常數部分，約為 1.0V 至 1.5V） 。這意味著，即使系統處于非常輕載的極小電流狀態，IGBT 在導通時依然會被強制扣除這部分幾乎固定的壓降損耗，這在輕載循環中猶如沉重的效率懲罰稅。

相反，SiC MOSFET 是一種純粹的單極型器件（Unipolar device），其導通機制完全依賴于絕緣柵極開啟反型層溝道后，多數載流子在漂移區中的自由電阻性漂移。因此，其 ID??VDS? 曲線不存在任何物理上的 P-N 結電位勢壘，在第一象限呈現出極其完美的純線性電阻特性（等效為純歐姆電阻 RDS(on)?），徹底消滅了拐點電壓的存在 。

第三階產業洞察：這一微觀物理特性的差異，在宏觀應用層面引發了巨大的系統效率分野。在標定其最大允許連續電流 ID?（即滿載額定工況）時，由于高電流下歐姆壓降的增加，SiC MOSFET 的總傳導壓降可能與同電流級別 IGBT 的 VCE(sat)? 不相上下，甚至略高。然而，在真實的電動汽車行駛循環（如 WLTP 或 NEDC 城市工況）中，牽引逆變器在絕大多數時間里（往往超過 80% 的駕駛時間），僅僅運行在標稱滿載電流的 10% 到 30% 極輕載低扭矩區間 。在這一關鍵的輕載工作區，由于沒有拐點電壓的懲罰，SiC 的傳導壓降和傳導損耗往往僅為同級別 IGBT 的二分之一，甚至三分之一 。因此，在進行系統級評估時，一個標稱額定電流為 300A 的先進 SiC 模塊，在真實的整車全生命周期循環工況中所帶來的綜合續航里程提升和能量轉換效率，其表現可能遠超一個標稱為 400A 的傳統 IGBT 模塊 。這意味著，單純比較標稱電流數字大小的“容量競賽”在 SiC 時代已經徹底失效。

開關損耗的重塑與“有效開關頻率”概念的崛起

除了靜態傳導機制的差異，兩者在動態開關瞬態過程中的表現更是判若云泥。IGBT 由于存在前述的少數載流子注入機制，在關斷時必須等待龐大的內部多余載流子緩慢復合，這就產生了臭名昭著的“拖尾電流”（Tail current），導致關斷損耗（Eoff?）居高不下；不僅如此，為了實現半橋拓撲中的續流功能，IGBT 必須反并聯一塊獨立的硅基快恢復二極管（FRD）。而硅基 FRD 在由正向導通向反向阻斷切換的過程中，同樣存在嚴重的少數載流子抽取效應，產生極高的反向恢復峰值電流（Irm?）和漫長的反向恢復時間（trr?），進而導致極大的反向恢復損耗（Err?），并且常常引起極強的電磁干擾（EMI）振蕩 。

反觀全碳化硅功率模塊，其內部通常直接集成 SiC SBD（肖特基勢壘二極管），或者干脆直接利用 SiC MOSFET 自身的本征體二極管（Body Diode）并結合先進的死區同步整流技術進行高效續流 。碳化硅的多數載流子導電物理特性，從根本上物理級地消滅了少數載流子存儲效應。這使得其反向恢復峰值電流（Irm?）和反向恢復時間（trr?）幾乎可以忽略不計，徹底斬斷了開關損耗鏈條中最沉重的一環。綜合比較下來，在相同電壓和電流等級下，SiC 模塊的總開關損耗（Eon?+Eoff?+Err?）相較于頂尖的 IGBT 模塊，通?？梢詫崿F驚人的 80% 以上的斷崖式銳減 。

這就不可避免地在工程設計領域引入了一個極為關鍵的進階概念：有效開關頻率（Effective Switching Frequency, ESF） 。由于半導體器件的總耗散功率是穩態傳導損耗與動態開關頻率乘積的總和（Ptotal?=Pcond?+Etot?×fsw?）。對于傳統的硅基 IGBT 而言，如果系統工程師試圖將其工作頻率推高（例如從傳統的 8 kHz 提升至 30 kHz 甚至 50 kHz 以上，以期縮小無源濾波器和磁性元件的體積重量），其劇烈增加的開關損耗發熱將迅速吃光所有的熱力學裕度。為了防止結溫超限失控，系統軟件必須在極高的頻率下對其輸出電流進行大幅度“強制降額”（例如，一個 400A 的 IGBT 在 30kHz 下可能只能安全輸出 150A 甚至更少） 。

相反，由于開關損耗的“地基”極低，SiC 模塊展現出了對高頻運行極強的免疫力。在相同的極高開關頻率邊界下，SiC 模塊依然能夠游刃有余地保持接近其規格書標稱值的滿載輸出電流，從而徹底解放了系統設計中對高頻磁性元件體積縮減的限制 。因此，對于新一代電力電子架構而言，拋開系統預期的工作開關頻率，孤立地去談論和比較各家器件數據手冊上的“標稱直流電流”參數，不僅是無意義的，更是對前沿設計的誤導。

系統級設計邊界、動態電流降額法則與可靠性建模

綜合上述所有基于基礎材料物理機制、熱流拓撲模型以及 IEC 國際標準定義的嚴密剖析，我們可以得出一個極其重要的工程結論：在面對任何功率器件規格書封面標注的“最大標稱電流”時，功率硬件架構師絕對不能將其視為實際設計中的“拿來即用”的指標，也不能簡單地以此作為選擇斷路器或電纜的絕對紅線。相反，應當將其視為一個用于橫向比對不同廠商工藝能力與封裝底蘊的“理想性能基準點”（Benchmark）。

在實際的大功率電力電子能量轉換器（例如兆瓦級的風電并網三相逆變器、大功率超充雙向有源橋 DC-DC 變換器等）的真實世界中，流經半導體器件的電流幾乎從來不是平滑恒定的直流（純 DC），而往往是包含高頻紋波、復雜相位角的交流電，或是呈現為劇烈脈動的正弦脈寬調制（SPWM/SVPWM）斬波電流。因此，在嚴謹的工業級和車規級系統正向設計中，必須將數據手冊上基于理想直流穩態推演出的連續漏極電流，映射到具體的、極為復雜的動態“任務剖面”（Mission Profile）中，并進行極其嚴格的多維度降額（Derating）計算與可靠性壽命仿真 。

1. 動態傳導損耗的非線性折算

在脈寬調制（PWM）工作狀態下，計算傳導損耗時絕對不能簡單地將負載的峰值電流代入損耗方程，而必須精確積分并提取整個開關周期內流經芯片的均方根電流（IRMS?）。更為棘手的是，由于 SiC RDS(on)? 的強烈正溫度系數效應，必須基于高精度的插值法或非線性迭代算法，實時追蹤并提取器件在每一個微觀時間切片內的實際動態工作結溫，進而調用對應的瞬態 RDS(on)? 值，才能確保傳導損耗計算結果不至于偏離現實 。

2. 開關頻域損耗的級聯疊加

必須依據目標系統設定的最高開關頻率（fsw?），將測試平臺在相同母線電壓和負載電流下提取的開通能量（Eon?）、關斷能量（Eoff?）以及體二極管的反向恢復能量（Err?）進行線性或非線性加權積分。最終，在任何一毫秒的時間切片內，器件的熱源總耗散功率必須是兩者的剛性疊加：Ptotal?=Pcond?+Psw? 。值得注意的是，柵極驅動電阻（Rg?）的選取、由于寄生電感（Lσ?）導致的高頻振鈴（Ringing）以及米勒效應（Miller effect）的電荷位移，都會使實際開關損耗顯著偏離數據手冊中給定的理想化測試數據，這往往需要消耗系統總熱預算中不小的比例。

3. 三維系統級熱阻網絡的重構

這是初級工程師最容易犯下致命錯誤的地方。半導體規格書中堂而皇之提供的僅是極度理想化的一維單向傳熱邊界——即內部芯片結到封裝金屬底殼的內部熱阻（Rthjc?）。然而，在現實裝配的龐大機箱中，熱量要想最終消散至浩瀚的大氣或冷卻液中，實際的熱傳遞路徑上布滿了重重險阻。 必須將絕緣導熱硅脂或相變材料所帶來的接觸熱阻（Rth(c?s)?，通常難以一致控制且隨老化惡化），以及龐大的外部鋁制散熱器或水冷板的系統界面熱阻（Rth(s?a)?）完全串聯疊加進去 。此時，決定結溫生死的整個宏觀系統的絕對溫升模型將膨脹為：

ΔTtotal?=Ptotal?×(Rthjc?+Rth(c?s)?+Rth(s?a)?)

4. 基于任務剖面的可靠性壽命消耗建模

當電流反復波動時，芯片結溫會產生劇烈的周期性波動（ΔTj?）。根據可靠性工程中著名的科芬-曼森模型（Coffin-Manson Model），這種劇烈的微觀熱脹冷縮循環，會在模塊內部不同材料層（如芯片與陶瓷基板、基板與底板）的交界面處產生由于熱膨脹系數（CTE）嚴重不匹配帶來的極度撕裂性機械剪切應力。ΔTj? 越大、最高結溫 Tjmax? 越高，這種導致材料疲勞開裂的損傷累積速度呈極其陡峭的指數級加速上升 。

因此，若要保證一臺大功率變流器系統長達 15 年甚至 20 年的嚴苛設計壽命不發生災難性失效，設計人員必須在滿載工況下預留足夠龐大的溫度安全裕度（Thermal Margin）。這就導致了一個最終的冷酷現實：一個在最高規格書封面上標榜著 540 A 滿血標稱能力的極品 SiC 功率模塊，在搭配標準工業水冷散熱架構、系統開關頻率設定為 20 kHz 的真實商用儲能逆變器系統中，為了保證極高的平均無故障時間（MTBF）以及應對夏季極端惡劣環境溫度的波動，其控制策略中允許持續輸出的最大系統級交流有效值電流，最終通常會被無情地閹割并限制在其標稱理論值的 60% 至 75% 之間 。

總結與工程應用建議

綜上詳述，碳化硅（SiC）功率半導體模塊在數據手冊中所定義的“標稱電流”與“連續漏極電流”（ID?），絕非是一個依靠粗暴過流測試得到的孤立經驗數據。相反，它是嚴格依照 IEC 國際標準化組織的嚴苛規范，深入結合了 SiC 材料卓越的高溫運行邊界（Tjmax?）、半導體深層次的微觀動態阻抗漂移特性（RDS(on)?）以及復雜的三維異構物理封裝傳導能力（Rthjc?），通過極度嚴密的物理學與熱力學微分方程體系，推演并抽象出的理論邊界條件。

伴隨著半導體微觀工藝的演進，模塊制造商正在利用諸如銀燒結互連、高性能氮化硅活性金屬釬焊（Si3?N4? AMB）以及無引線銅夾片直連等新一代具備超高可靠性的高精尖封裝材質，不斷粉碎限制散熱的物理枷鎖，持續向上推高著同等硅面積占用下的最大理論標稱電流天花板。

然而，在應用落地端，作為掌控系統生死的電力電子架構師與硬件工程師，必須保持極致的清醒：唯有穿透廠商在不同溫度基準測試下設置的參數游戲，深刻洞察這種“紙面電流”背后的復雜推導衍生機制，并結合實際應用中冷酷的瞬態高頻熱沖擊、多維度的降額法則以及全生命周期可靠性抗衰減模型，對理論損耗進行動態重構，才是真正駕馭和釋放碳化硅這一二十一世紀終極電力電子技術極致能效與絕對可靠性的最高準則。
