在電子電路設計中，MOS管（金屬-氧化物-半導體場效應晶體管）作為核心的開關與放大器件，廣泛應用于電源管理、電機驅動、DC-DC轉換、微控制器外圍電路等諸多場景。不少初學者在設計MOS管電路時，常會疑惑為何需在柵極添加下拉電阻——看似多余的一個元件，實則是保障電路穩定、器件安全、系統可靠的關鍵設計，其作用背后深度關聯MOS管的物理特性、電路魯棒性及工程實踐需求。本文將從核心原理出發，結合實際應用場景，全面解析MOS管加下拉電阻的四大核心原因，同時澄清常見認知誤區，為電路設計提供實用參考。

一、核心原因：解決柵極懸空問題，避免電平不確定

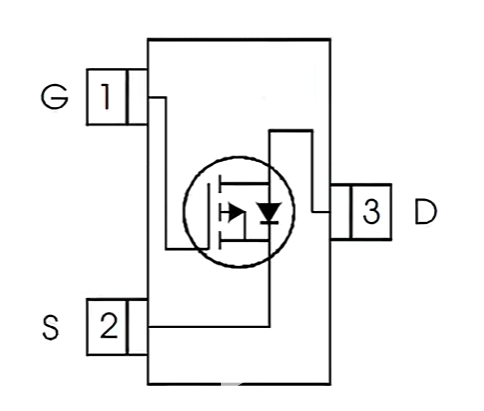

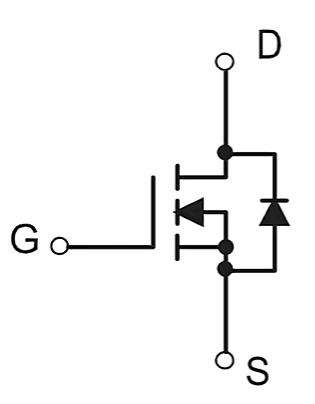

MOS管與雙極型晶體管（BJT）的核心區別的之一，是其屬于電壓控制型器件，導通與關斷完全取決于柵源電壓V是否超過閾值電壓V，且其柵極由一層極薄的二氧化硅絕緣層隔離，輸入阻抗極高，可達10～10Ω，近乎開路狀態。這種高阻抗特性使得柵極對電荷極其敏感，而下拉電阻的核心作用，就是解決柵極懸空帶來的電平不確定問題。

當MOS管柵極未連接下拉電阻且無驅動信號時，柵極會處于懸空狀態，形成高阻抗浮空節點。此時，微弱的靜電、空間電磁耦合噪聲、PCB走線的天線效應，甚至人體接觸產生的靜電，都可能在柵極積累電荷，導致柵源電壓V隨機波動，甚至超過閾值電壓V。這種情況下，MOS管會處于不確定的導通與關斷狀態，引發一系列問題：輕則導致負載誤動作、電路邏輯紊亂，重則使MOS管反復導通關斷，產生大量開關噪聲、功耗異常升高，甚至因長期處于半導通狀態引發熱失控，燒毀MOS管及后級電路。

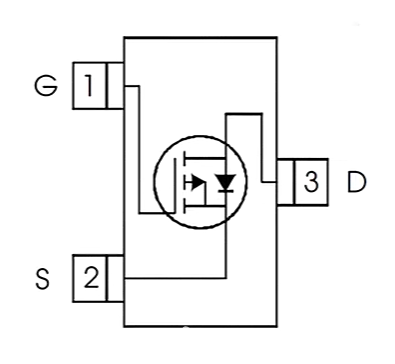

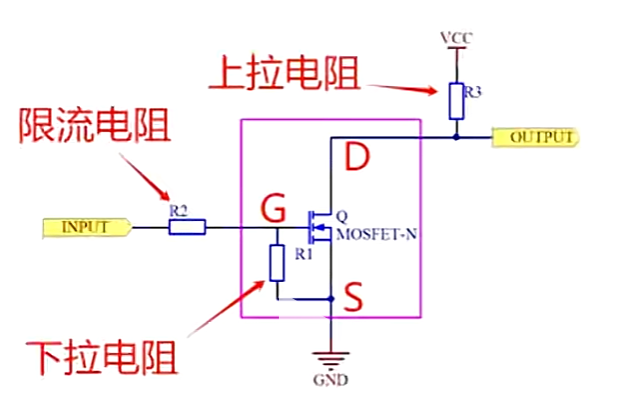

下拉電阻的存在，相當于為柵極提供了一條可控的、低阻抗的直流泄放通路，將無驅動信號時的柵極電位強制鉗位至參考地電平（GND），確保V=0V，使MOS管穩定處于關斷狀態，從根源上消除柵極懸空的風險。這就像給懸空的柵極“拴上安全繩”，避免其因外界干擾而“失控”，是MOS管電路可靠工作的基礎保障。

二、關鍵作用：泄放柵極電荷，保障快速可靠關斷

MOS管的柵極與源極之間存在寄生電容C（輸入電容），其容量通常為數百pF至數nF。在MOS管導通過程中，柵極會積累大量電荷，使V維持在導通閾值以上；而當驅動信號消失時，若沒有泄放通路，這些積累在寄生電容上的電荷無法快速釋放，會導致MOS管關斷延遲，甚至長時間無法關斷。

下拉電阻恰好為柵極寄生電容提供了高效的泄放路徑，使電容上的電荷能夠通過電阻快速流入地，縮短MOS管的關斷時間，確保MOS管在驅動信號撤銷后迅速、可靠地關斷。尤其在高頻開關場景中，關斷延遲過大會導致MOS管停留在半導通狀態的時間延長，導通損耗急劇增加，同時可能引發橋臂直通等致命故障——例如在半橋或全橋拓撲中，若一側MOS管關斷延遲，會與另一側導通的MOS管形成短路，電流瞬間攀升至數千安培，導致MOS管瞬間炸裂、驅動芯片損壞。

此外，在橋式拓撲中，對管開通時產生的dV/dt會通過寄生電容C耦合到本管柵極，形成米勒電流。若無下拉電阻，米勒電流無法泄放，會導致柵極電壓抬升，引發MOS管誤導通，而下拉電阻可有效泄放米勒電流，避免此類風險。根據工程實踐經驗，下拉電阻與柵極電容構成的RC時間常數τ=R×C，需控制在開關周期的1/10以內，才能確保關斷延遲不會影響電路正常工作。

三、輔助作用：抑制高頻振蕩，提升電路抗干擾能力

MOS管的柵極、源極、漏極之間存在寄生電容（C、C），同時PCB走線會引入寄生電感，這些寄生元件會構成LC諧振回路。在無下拉電阻的情況下，該LC回路的Q值極高，易在MOS管開關瞬態激發100MHz以上的高頻振蕩，引發一系列問題：

一是柵極振鈴幅度可達5-10V，超過MOS管柵源極最大耐壓（通常為±20V），容易導致柵氧化層擊穿，永久損壞MOS管；二是振鈴信號若在閾值電壓V附近來回穿越，會造成MOS管反復導通關斷，產生巨大的開關損耗，瞬時功耗可達數百瓦，引發器件過熱；三是高頻振蕩會產生強烈的電磁輻射，導致電路EMI（電磁干擾）超標，使產品無法通過CE、FCC等認證。

下拉電阻作為LC諧振回路的并聯阻尼電阻，能夠降低回路Q值，消耗振蕩能量，將柵極振鈴幅度抑制在2V以內，有效抑制高頻振蕩。同時，下拉電阻與柵極電容共同構成RC低通濾波器，可過濾沿柵極引入的高頻開關噪聲，進一步提升電路的抗干擾能力，尤其在工業電機、變頻器等強干擾環境中，這一作用更為關鍵。

四、額外保障：靜電防護與上電復位，降低失效風險

MOS管的柵氧化層極薄，耐壓能力較弱，典型柵源最大耐壓僅為±20V，而靜電電荷的電壓往往可達數千伏甚至上萬伏，極易擊穿柵氧化層，導致MOS管永久失效。在柵極懸空時，靜電電荷無法泄放，會在柵極不斷積累，形成高電壓，進而擊穿柵氧化層；而下拉電阻為靜電電荷提供了安全的泄放路徑，可將柵極電壓限制在安全范圍內，相當于為MOS管柵極提供了一道低成本、高效益的靜電防護屏障，降低靜電擊穿的概率。

此外，在系統上電復位期間，驅動電路（如MCU GPIO）可能尚未建立穩定的輸出電平，處于高阻態。此時，下拉電阻可確保MOS管柵極被鉗位在低電平，使MOS管處于安全的關斷狀態，避免系統啟動瞬間出現電源短路、負載突啟等危險工況。例如在電源管理電路中，若上電時MOS管誤導通，會導致電源瞬間短路，觸發電源保護，甚至燒毀電源模塊和MOS管，而下拉電阻可有效避免此類上電故障。

五、常見認知誤區澄清與選型要點

（一）常見誤區

1. 誤區一：“只要驅動信號穩定，就可以省略下拉電阻”——即使驅動信號正常，當驅動電路故障（如PWM控制器死機）、PCB走線虛焊或斷裂時，柵極仍可能懸空，引發誤導通，下拉電阻是冗余保護的關鍵；

2. 誤區二：“下拉電阻阻值越小越好”——阻值過小（如1kΩ以下）雖能加快電荷泄放和振蕩抑制，但會顯著增加靜態功耗（P=V2/R），同時加重前級驅動電路的負載負擔；

3. 誤區三：“所有MOS管都需要加下拉電阻”——PMOS高端驅動中，通常采用上拉電阻而非下拉電阻；推挽式柵極驅動電路中，上下拉電阻協同工作，實現更快速的邊沿控制；若驅動電路本身已提供可靠的低電平泄放路徑（如OC門輸出），可酌情省略，但工程中為提升可靠性，通常仍會保留。

（二）選型要點

下拉電阻的阻值需在泄放速度、靜態功耗、抗干擾能力之間尋求平衡，典型取值范圍為10kΩ～1MΩ，具體選型需結合應用場景：

1. 強干擾環境（如工業電機、變頻器）：優先選用1kΩ～4.7kΩ較低阻值，提升干擾響應速度，增強靜電泄放能力；

2. 微功耗設備（如IoT傳感器、穿戴設備）：可選擇47kΩ～100kΩ，降低靜態功耗，需確保驅動芯片拉電流能力≥0.1mA，且開關頻率低于10kHz；

3. 高速開關場景（如DC-DC變換器）：需滿足RC時間常數＜開關周期1/10，通常選用1kΩ～20kΩ，必要時并聯加速二極管，進一步縮短關斷延遲；

4. 布局要求：下拉電阻需緊貼MOS管柵極引腳放置，距離＜5mm，避免過長走線引入寄生電感，削弱阻尼和泄放效果，電阻功率通常選用1/8W或1/4W即可滿足需求。

六、總結

綜上，MOS管柵極添加下拉電阻，絕非可有可無的“裝飾性元件”，而是基于MOS管高輸入阻抗、柵極電荷敏感等核心特性，針對電路可靠性、器件安全性、抗干擾能力提出的關鍵設計。其核心作用是解決柵極懸空問題，確保無驅動信號時MOS管穩定關斷；同時承擔著泄放柵極電荷、抑制高頻振蕩、防護靜電、保障上電安全等多重使命，是滿足功能安全與電磁兼容標準的基礎要素。

在工程實踐中，下拉電阻的選型與布局，直接體現了工程師對MOS管物理機制、電路失效模式的理解深度。正確選用下拉電阻，既能避免誤導通、炸管、EMI超標等常見故障，也能提升電路的穩定性和使用壽命，是電子電路設計中不可或缺的基礎技巧。
