一款將傳統桌游道具與低功耗藍牙結合的創意!這款智能骰子基于 nRF52840 核心的低功耗模組打造，集成 MPU6050 六軸慣性測量單元，精準檢測擲骰動作與朝向，擲出后 LED 自動點亮顯示點數，藍牙 5.0 低能耗可與安卓設備配對聯動。

項目地址(閱讀原文獲取源文件)：

https://p.eda.cn/d-1334418201424953344

01亮點 & 功能

硬核低功耗核心：

搭載 NINA-B306-00B 模組，基于 Nordic nRF52840 藍牙 5.0 SoC，內置 Arm Cortex-M4(64MHz)，1MB 閃存 + 256KB RAM，功耗表現優于同類方案，開發端兼容 Arduino IDE，上手更便捷

六軸精準姿態檢測：

集成 InvenSense MPU6050 慣性測量單元，三軸加速計 + 三軸陀螺儀一體化設計，板載數字運動處理器支持復雜六軸 MotionFusion 算法，精準檢測骰子移動、旋轉與最終朝向，點數判定快速無誤差

完善的電源管理系統：

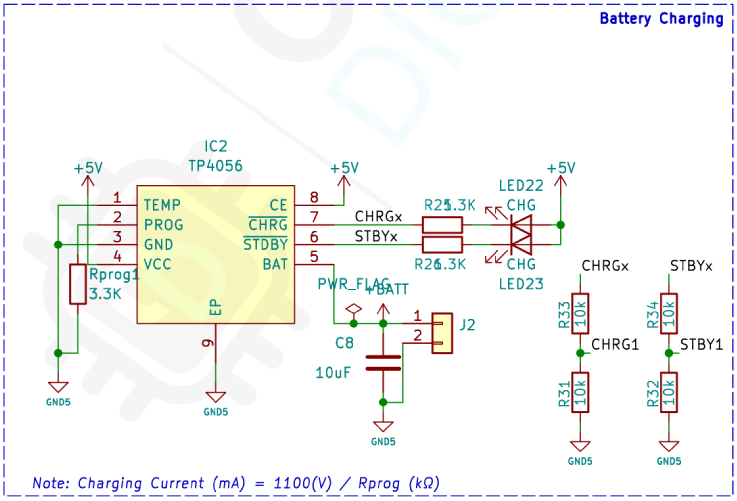

板載 TP4056 獨立線性鋰電池充電 IC，帶過充保護及充 / 滿電雙指示燈，充電電流可通過電阻靈活調節;搭配 MIC5219 超低噪聲 LDO 穩壓器，少量輔助元件即可實現 3.3V 穩定輸出，電池低電量時仍能保障設備正常工作

藍牙 5.0 低能耗跨設備聯動：：

支持 BLE 藍牙 5.0 低能耗連接，可與智能手機、平板電腦或 BLE 定制設備配對，配套安卓應用可實時接收擲骰數據并顯示結果，滿足桌游數據記錄、智能互動等拓展需求

02核心參數對比

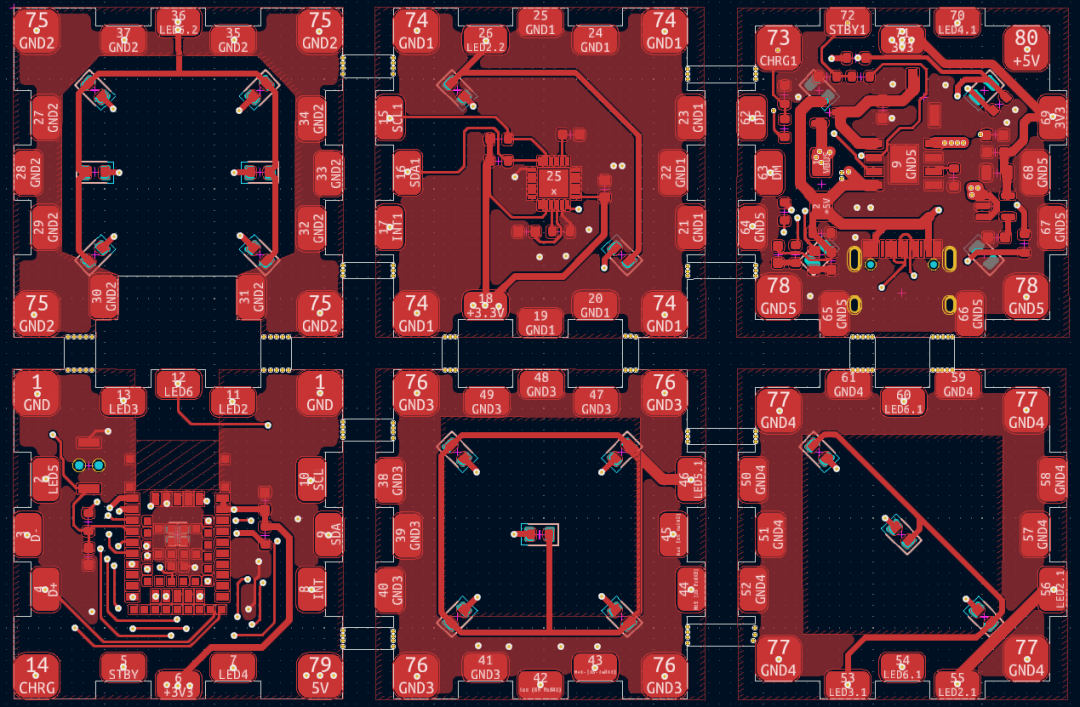

03PCB&原理圖

閱讀原文可獲取設計文件

04開源資料

想了解更多開源項目的小伙伴去華秋開源硬件社區查看!歡迎大家來復刻，有商業訴求的，請聯系項目的作者。

開源地址：

https://p.eda.cn/d-1334418201424953344

05結語

如果你也心動了，趕緊戳開底下的閱讀原文解鎖全部資料你打算用它做什么呢?歡迎在評論區分享你的腦洞，也可以蹲一波詳細復刻教程。
