實驗名稱：偏置型多層介電彈性體驅動器性能測試分析

研究方向：偏置型介電彈性體驅動器、靜態性能、動態性能、柔性驅動、瞬態響應

實驗目的：通過搭建位移驅動測試平臺，采用靜態和動態測試法評估偏置型多層介電彈性體驅動器的核心性能，為該驅動系統的優化、實際應用部署及控制策略調整提供數據支撐與技術參考。

測試設備：信號發生器、ATA-7050高壓放大器、激光位移傳感器、NI數據采集系統、計算機、偏置型多層介電彈性體驅動器等。

圖1：試驗平臺示意圖

實驗過程：搭建含信號發生器、高壓放大器、激光位移傳感器及數據采集系統的測試平臺，信號經放大后驅動偏置型多層介電彈性體驅動器，位移數據由傳感器采集并處理；靜態測試在1Hz驅動信號下，將電壓從1kV增至1.5kV（步長0.1kV），記錄輸出位移；動態測試分別采用調幅方波信號（0~1.5kV，周期8s，持續40s）和正弦掃頻信號（0~1kV，0~45Hz，掃頻速率1Hz/s）激勵驅動器，記錄位移響應。

實驗結果：

靜態測試：驅動器的輸出位移隨驅動電壓的升高而顯著增大，其原因是更高電壓會產生更強的麥克斯韋應力，促使介電彈性體材料發生更大變形。

動態測試：調幅方波信號激勵下，驅動器雖表現出較大振動和過沖，但調整時間較短，體現出快速響應特性；正弦掃頻信號測試中，驅動器呈現明顯的基頻（第一階固有頻率16Hz）和倍頻（第二階固有頻率32Hz）響應。

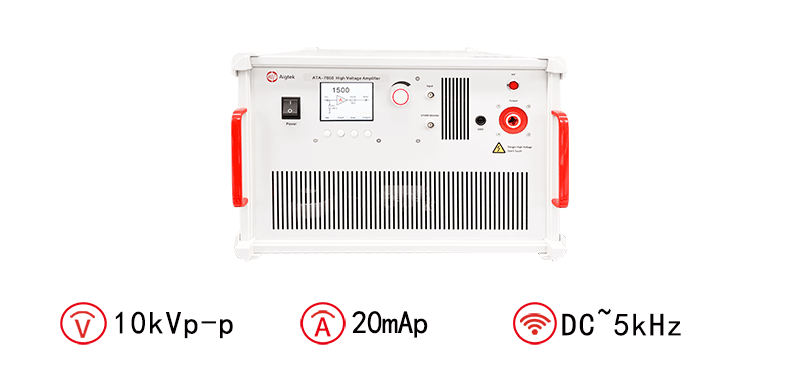

產品推薦：ATA-7050高壓放大器

圖：ATA-7050高壓放大器指標參數

本資料由Aigtek安泰電子整理發布，更多案例及產品詳情請持續關注我們。西安安泰電子Aigtek已經成為在業界擁有廣泛產品線，且具有相當規模的儀器設備供應商，樣機都支持免費試用。
