一、 方案核心概述

本方案旨在解決系統開發中“高性能實時控制與“豐富人機交互”的需求矛盾。它采用混合部署的架構，將系統清晰地分為兩個層面：

1.實時層：部署在睿擎派設備的RT-Thread實時系統中，負責執行高頻率、高確定性的核心控制算法、EtherCat 等工業總線通信、故障保護等硬實時任務。

2.交互層：基于Qt Framework開發，運行在Linux操作系統上，提供圖形化用戶界面，用于參數配置、狀態監控、曲線顯示、數據記錄、報警管理和網絡通信等軟實時或非實時任務。

兩個層面通過高速通信機制進行數據交換和指令傳遞，從而形成一個兼顧實時性能與開發效率的完整解決方案。

二、睿擎派運行混合部署方案

混合部署雙系統指的是單一芯片上同時運行兩個系統，既運行Linux，又運行RT-Thread系統。

●Linux 系統：運行在應用核心，負責圖形界面和非實時任務

●RT-Thread 系統：運行在實時核心，負責電機控制和實時通信

●核間通信通道：基于 rpmsg 機制實現兩個系統間的高速數據交換，是整個方案的技術核心

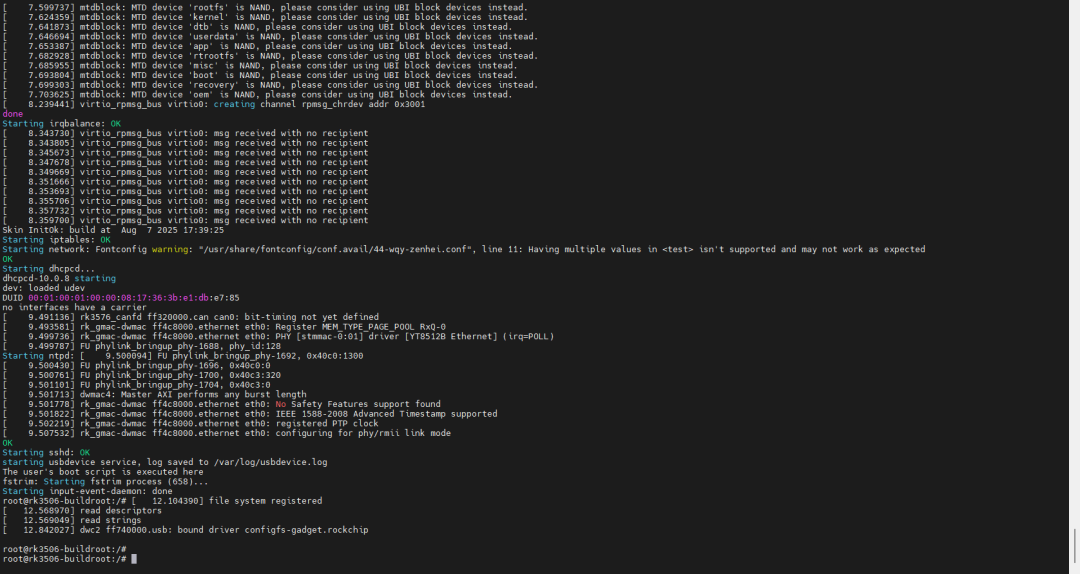

睿擎派RC3506上運行Linux系統日志圖通過串口1查看

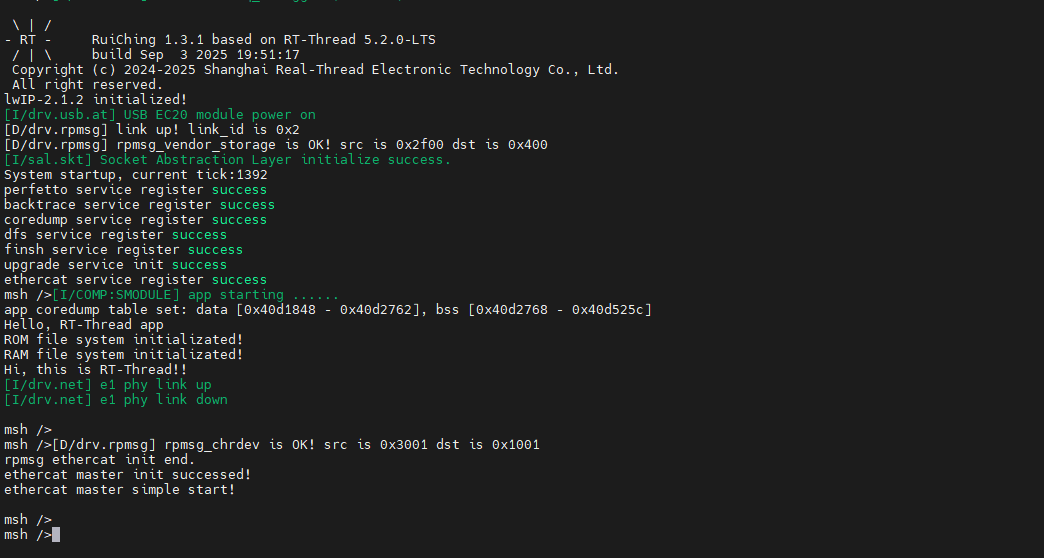

睿擎派RC3506上運行RT-Thread系統日志圖通過串口3查看

三、Linux 側 QT 應用界面與核間通訊實現

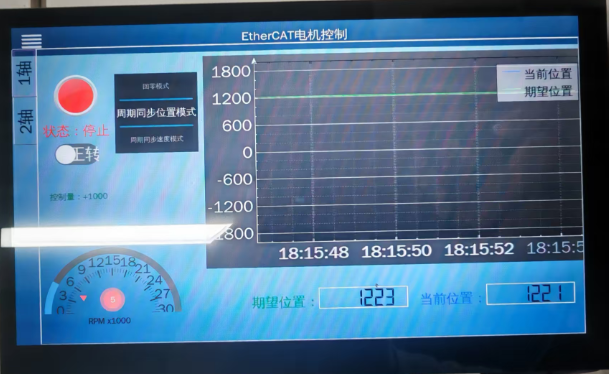

1.UI 設計與實現

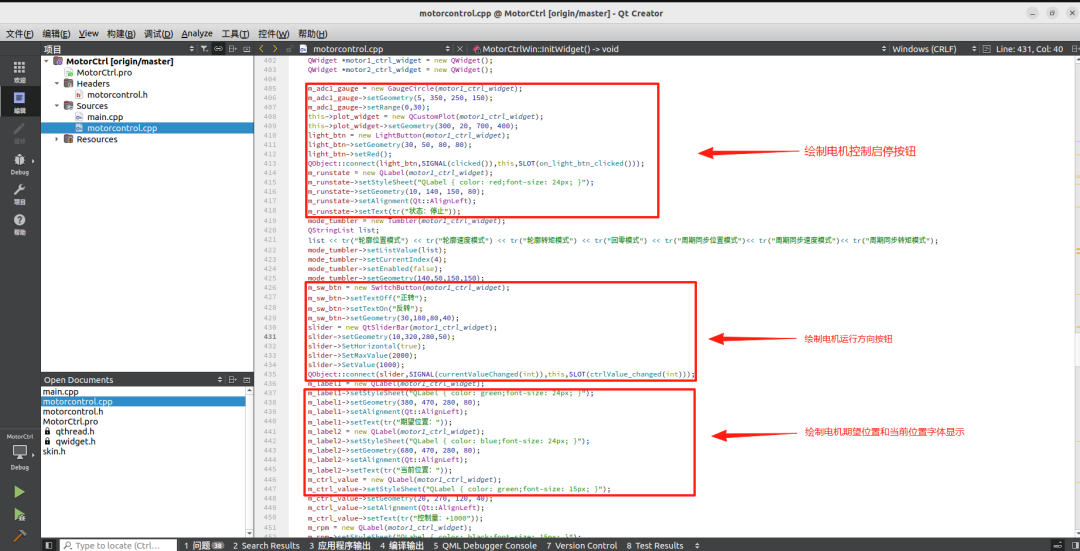

2.QT界面繪制及業務邏輯核心代碼

●繪制電機啟停按鈕

●設計電機運行方向控制

●實現電機期望位置和當前位置顯示

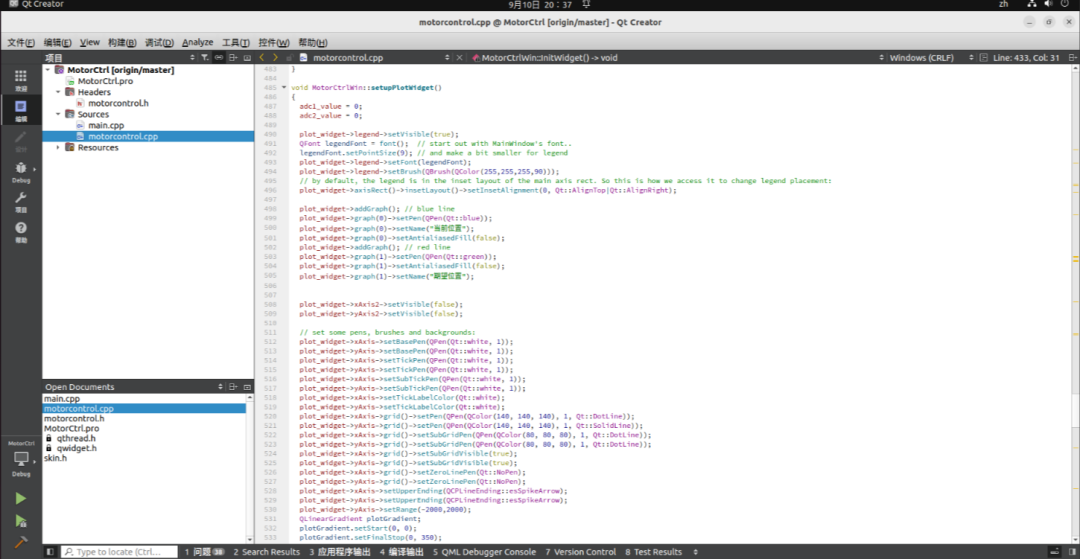

●創建位置曲線實時顯示界面

3.Linux 側核間通訊實現

●rpmsg 端點管理：通過 rpmsg_char_create_eptdev 創建通信端點，rpmsg_char_destroy_eptdev 銷毀端點

●數據發送：send_msg 函數通過 write 接口向 RT-Thread 側發送控制命令

●數據接收：MotorStateThread 線程通過 recv_msg 函數接收 RT-Thread 側的狀態數據

●數據同步：sync_data 函數在控制參數變化時觸發數據傳輸

●狀態更新：MotorStateRecv 接收并更新電機狀態數據到 UI 界面

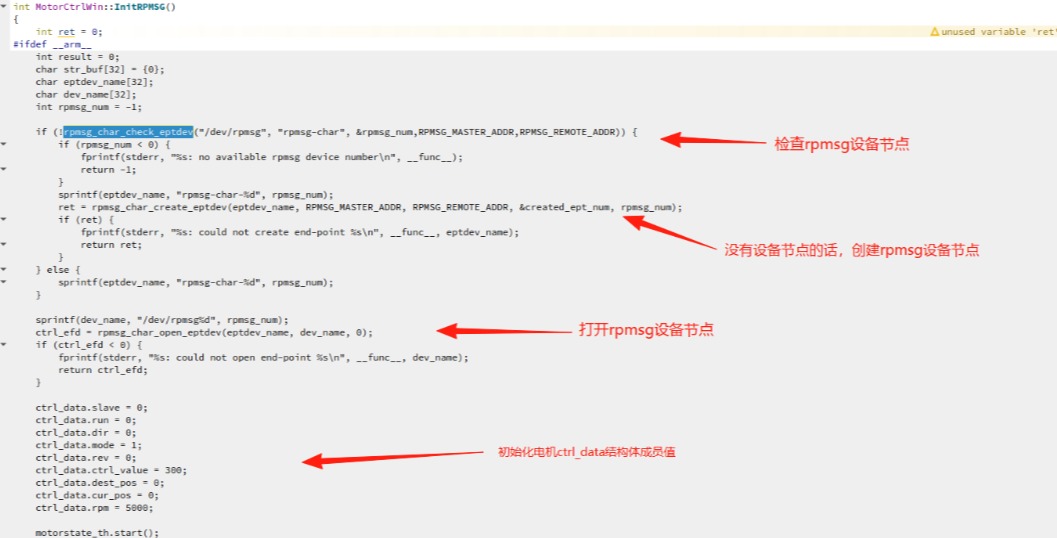

創建打開Linux側/dev/rpmsg字符設備節點，初始化電機ctrl_data結構體成員值

Linux MASTER端地址是0x1001，RT-Thread遠端地址是0x3001

Linux側將電機的啟動停止，運行方向和電機位置控制值通過send_msg接口實際是write接口將ctrl_data結構體寫入RT-Thread側。

四、RT-Thread側核間通訊實現

●通信初始化：通過 rt_device_find 查找并打開 rpmsg 設備

●線程創建：創建 rpmsg_ethercat_read 和 rpmsg_ethercat_write 線程

●數據同步：使用 dynamic_sem 信號量實現數據傳輸同步

●狀態反饋：將電機狀態實時更新到 ctrl_data 結構體并發送到 Linux 側

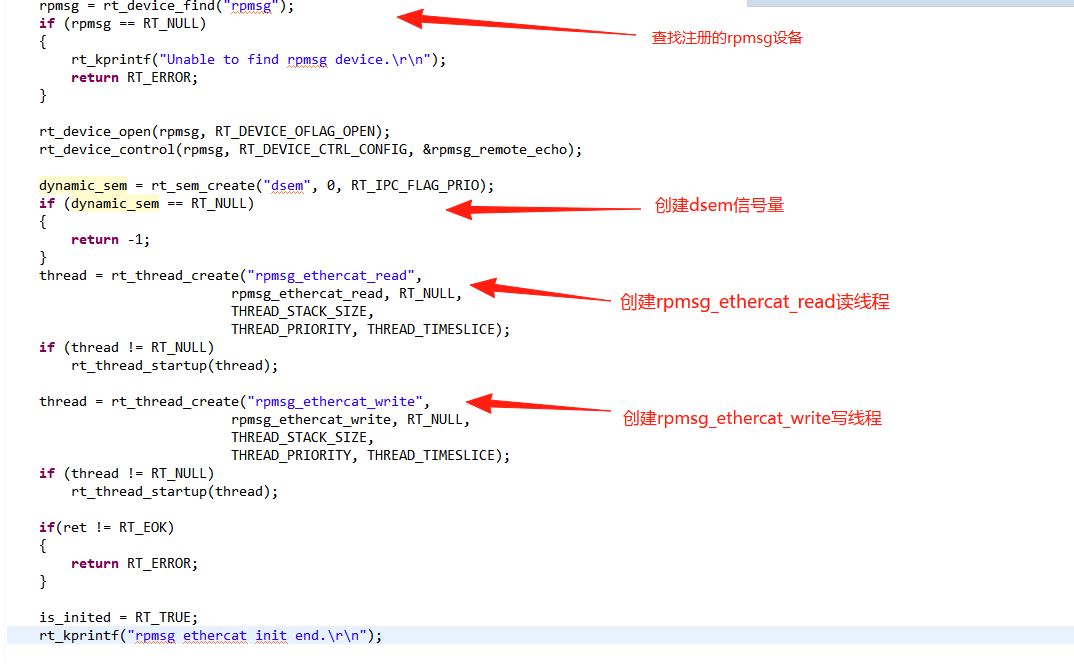

創建打開RT-Thread側/dev/rpmsg字符設備節點，創建兩個rpmsg讀寫線程

RT-Thread源地址是0x3001，Linux目的地址是0x1001

RT-Thread側 rpmsg讀線程

rpmsg讀線程里RT-Thread源端的電機控制值，電機運行狀態，電機運行方向賦值給 ctrl_data結構體中

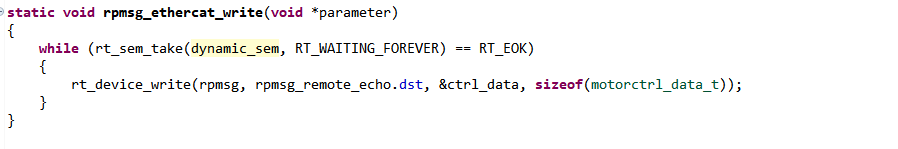

RT-Thread側 rpmsg寫線程

rpmsg寫線程會不斷的獲取dynamic_sem信號量，這個信號量會在每次改變電機控制偏移值，改變電機運行狀態，改變電機運行方向都會去釋放，一旦獲取到信號量就會通過rt_device_write接口將ctrl_data結構體寫入到Linux目的端。

五、核間通訊技術總結

rpmsg 是一種用于 Linux 與 RT-Thread 操作系統之間進行多核異構通信的機制，是整個方案的技術核心。通過前面的實現分析，我們可以總結出以下技術要點：

1.通信架構

●雙端通信：Linux 端作為 MASTER（地址 0x1001），RT-Thread 端作為 REMOTE（地址 0x3001）

●數據結構：統一使用 motorctrl_data_t 結構體在兩端傳遞數據，確保數據格式一致

●傳輸機制：基于字符設備接口，通過 write/read 操作實現數據傳輸

2.技術優勢

●低延遲：基于內核級通信機制，延遲低，滿足實時控制需求

●高可靠性：采用信號量同步機制，確保數據傳輸?shù)耐暾?/span>

●雙向通信：支持 Linux 到 RT-Thread 的控制命令傳輸，以及 RT-Thread 到 Linux 的狀態數據回傳

●易于集成：提供了簡潔的 API 接口，便于在應用層集成

3.實現要點

●端點管理：通過 rpmsg_char_create_eptdev 和 rpmsg_char_destroy_eptdev 管理通信端點

●線程安全：使用獨立的讀寫線程，確保通信的并發處理能力

●錯誤處理：包含完善的設備查找、打開和通信錯誤處理機制

●實時性保障：設置合理的線程優先級和通信周期，確保實時控制的響應速度

4.數據流程

1.控制命令流：Qt 界面 → Linux 應用 → rpmsg 發送 → RT-Thread 接收 → 電機控制

2.狀態數據流：電機狀態 → RT-Thread 讀取 → rpmsg 發送 → Linux 接收 → Qt 界面更新

這種雙向數據流確保了用戶操作與電機狀態的實時同步，為整個系統提供了流暢的交互體驗。
