VK3601超強抗干擾觸控抗噪單鍵觸摸檢測IC適用于玩具/家電觸摸芯片
VK3601是單通道觸摸檢測芯片，抗干擾能力強，穿透能力高， 寬工作電壓，靜態電流小。可替代傳統按鍵，使產品面板防水 防塵、密封隔離、堅固美觀，非常適用于那些體積小，抗干擾 要求高，功耗要求小的電子產品。
上電時可通過IO腳選擇輸出電平。芯片內部采用特殊的集成電 路，具有高電源電壓抑制比，可減少按鍵檢測錯誤的發生，此 特性保證在不利環境條件的應用中芯片仍具有很高的可靠性。LJQ7702
產品品牌：永嘉微電VINKA
產品型號：VK3601
封裝形式：SOT23-6
? 工作電壓 2.4-5.5V
? 待機電流4μA/3.0V 8μA/5V
? 上電復位功能（POR）
? 低壓復位功能（LVR）
? 觸摸輸出響應時間 工作模式 45mS ，待機模式125mS。
? 通過CS腳接對地電容調節整體靈敏度，電容值范圍 1-100nF，電容值越大越靈敏，不允許不接電容。
? 觸摸通道接對地小電容微調靈敏度，電容值范圍1-100pF， 電容值越大越不靈敏，不接電容最靈敏。
? 內置按鍵消抖，無需外部軟件再消抖。

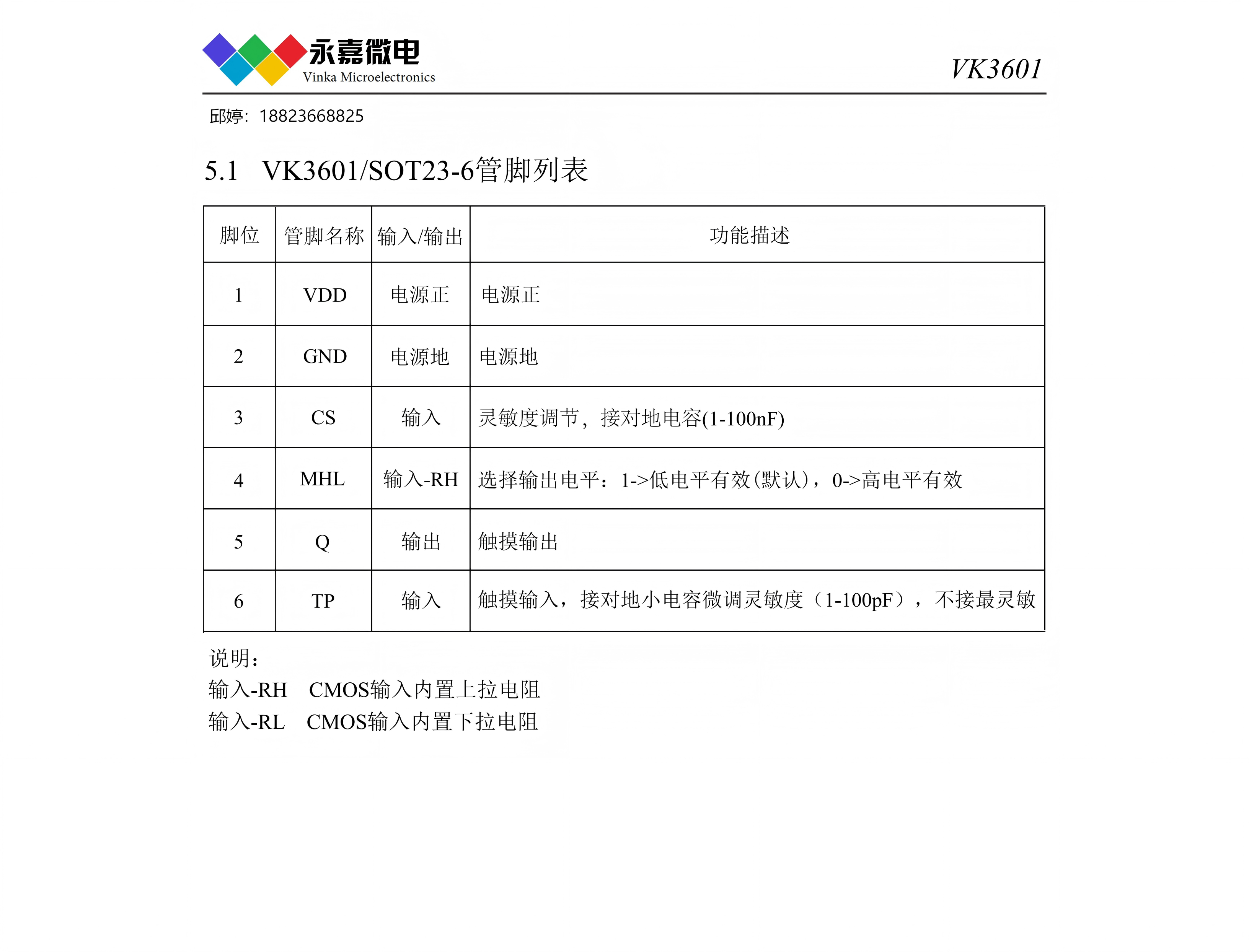

? Q腳為輸出 輸出電平由MHL腳選擇為高電平有效或低電平有效 長按按鍵一直輸出
? 上電后約有0.25秒的穩定時間，此時所有功能都被禁止，此 期間內不要觸摸檢測點。
? 根據環境變化自校準參數
? 比較容易通過 EMC 測試
? HBM靜電4KV-8KV(Class 3A)
? 封裝 SOT23-6(3mm x 3mm PP=0.95mm)
