疆鴻智能EtherCAT轉DeviceNet網關全解析
作為一名工業自動化工程師，在項目實踐中，不同品牌設備間的協議壁壘常常是現場集成的痛點。針對DeviceNet設備接入EtherCAT主站網絡的需求，疆鴻智能JH-ECT-MDVN協議轉換網關提供了一種高效的解決方案。下面我將從該設備的核心技術規格、關鍵性能指標、拓撲集成優勢及具體配置邏輯等幾個維度，對該網關進行技術解析。

一、核心技術規格
JH-ECT-MDVN本質上是一款面向工業現場的總線耦合器，其核心功能是實現EtherCAT實時以太網與DeviceNet現場總線之間的協議轉換。在物理層面，它完成了從100BASE-TX（EtherCAT）到CAN（DeviceNet）物理信號的轉換；在協議棧層面，它完成了EtherCAT從站設備行規與DeviceNet從站設備行規的映射。

二、詳細技術參數
1. EtherCAT側接口：作為標準的EtherCAT從站模塊，具備2xRJ45端口，支持IN/OUT級聯，內置以太網分支控制器，完全符合IEC 61158-3標準。它支持CoE（CANopen over EtherCAT）協議，可通過標準EoE（Ethernet over EtherCAT）進行固件升級。
2. DeviceNet側接口：支持DeviceNet規范（CIP on CAN），通常配置為一類DeviceNet從站。接口采用標準的5位可插拔接線端子（V+, CAN_H, CAN_L, V-），支持125kbps、250kbps、500kbps波特率自適應或手動配置。
3. 數據交換容量：內部數據緩沖區支持過程數據對象（PDO）的動態映射。典型數據長度可達512字節輸入/512字節輸出，足以應對大多數中大型DeviceNet設備群的輪詢或位選通數據采集。

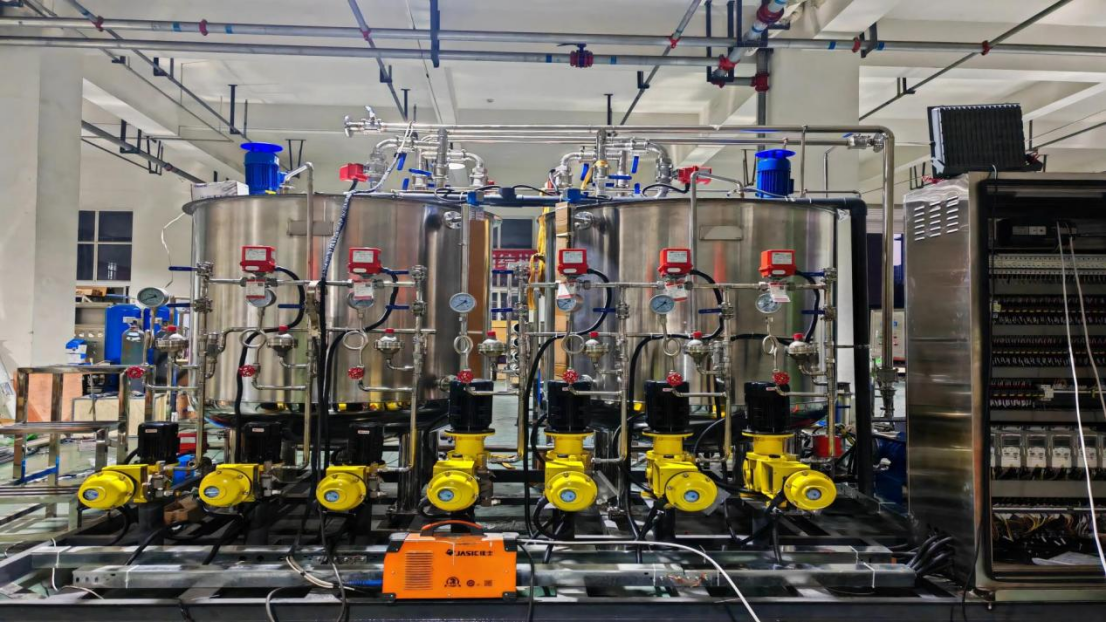

設備主要功能 疆鴻智能JH-ECT-MDVN型網關實現EtherCAT網絡與DeviceNet網絡之間的數據通訊，可連接DeviceNet網絡到EtherCAT網絡。即將DeviceNet設備連接到EtherCAT網絡。 應用廣泛：本產品應用于支持DeviceNet接口的儀表、電機、IO模塊、機器人等等。例如現代水處理行業，各種傳感器、執行器以及其他現場設備需要通過可靠的網絡連接到上位機。DeviceNet由于其良好的實時性和可靠性，適合用于連接現場設備。通過DeviceNet轉EtherCAT網關，上位機可以利用EtherCAT的高速率和精確性，同時保持對DeviceNet設備的兼容和控制，從而實現整個水處理系統的高效、精確運行。

三、性能與技術優勢
1. 低延遲透明傳輸：得益于硬件內嵌的協議處理芯片，網關在接收DeviceNet側的數據后，無需經過高延遲的串行CPU處理，而是直接映射至EtherCAT過程數據區。這使得EtherCAT周期抖動可控制在微秒級，滿足高精度運動控制對總線同步性的要求。
2. 拓撲結構靈活：網關支持EtherCAT的線性拓撲，無需額外交換機即可串聯在EtherCAT網絡中。同時支持DeviceNet的干線-支線拓撲，方便接入現有的DeviceNet傳感器或執行器網絡。
3. 配置便捷性：無需編寫復雜的C代碼。通過專用的GSDML文件（用于EtherCAT主站）和EDS文件（用于DeviceNet配置），工程師可在TwinCAT等主流開發環境中快速完成從站掃描和PDO映射。

四、配置與調試流程
1. 硬件組態：在EtherCAT主站配置軟件中導入JH-ECT-MDVN的設備描述文件（XML），將其掛載在EtherCAT總線上。
2. DeviceNet掃描：通過網關自帶的上行端口或調試軟件，對下方的DeviceNet物理網絡進行節點掃描，獲取各從設備的I/O連接路徑。
3. 數據映射：將DeviceNet網絡中的輸入/輸出數據，通過網關內部寄存器映射至EtherCAT的Process Data Image中。
4. 參數化：配置DeviceNet側的波特率、MAC ID以及預定義主從連接組（如輪詢、位選通、顯式報文等）。

五、技術總結
在構建混合總線網絡時，JH-ECT-MDVN充當了“翻譯官”的角色。它不僅解決了物理電氣特性不兼容的問題，更重要的是完成了EtherCAT的高效數據鏈路層機制與DeviceNet的CIP對象模型之間的協議翻譯。對于需要在不更換現有DeviceNet終端設備的前提下升級主干網絡為EtherCAT的產線，該網關提供了一個高實時性、低工程量的可行性方案。
