在精密測量與信號處理領域，鎖相放大器（Lock-in Amplifier）因其卓越的噪聲抑制能力，被廣泛應用于從強噪聲背景中提取微弱周期性信號。本文圍繞鎖相放大器的軟件實現方式，結合仿真分析，探討其在電渦流探傷等實際應用中的有效性與實用性。
一、系統結構與原理框圖
鎖相放大器的核心結構由三部分組成：前置放大電路、數據采集卡和軟件實現的相關器。其中，前兩級為硬件部分，負責信號的初步放大與模數轉換；而關鍵的“相關檢測”功能則由軟件實現。系統原理框圖如圖1所示，被測信號與參考信號分別經放大和采樣后，輸入至計算機，由軟件相關器完成互相關運算。該設計特別適用于阻抗平面圖（幅值—相角）顯示場景，僅提取信號幅值與相位差，不進行頻率測量，顯著提升了處理速度。

二、工作原理：基于相關檢測技術
鎖相放大器的工作原理建立在相關分析基礎上。當被測信號深埋于噪聲中時，通過引入與被測信號同頻的參考信號，利用互相關函數的時間平均特性，可有效濾除非相干噪聲，包括隨機噪聲、諧波干擾及過零干擾。由于噪聲與參考信號不相關，其在積分過程中趨于零，而目標信號因高度相關得以保留并放大，從而實現信噪比的顯著改善。

三、仿真分析：驗證抗干擾性能

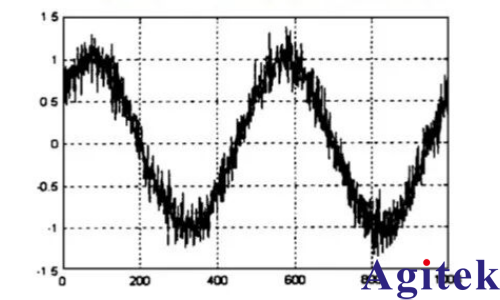

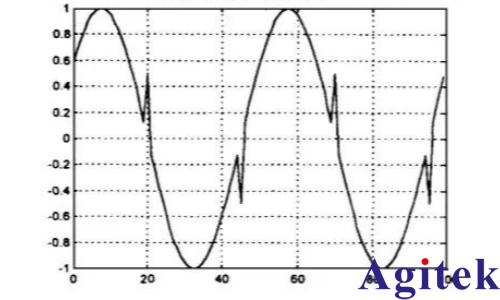

為驗證系統性能，開展仿真分析。在被測基波信號存在過零干擾時，仿真結果顯示：幅值誤差為0.28%，相位誤差為0.61%；在疊加隨機噪聲的條件下，幅值誤差降至0.16%，相位誤差為0.92%。結果表明，該軟件鎖相放大器不僅能有效消除諧波干擾，對各類噪聲和干擾均具備良好抑制能力，滿足高精度測量需求。

四、實際應用：電渦流探傷系統

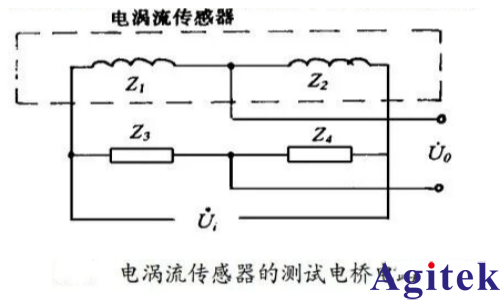

該鎖相放大器已成功應用于電渦流傳感器探傷系統。如圖5所示，電橋輸出信號U?作為被測信號，激勵信號U?作為參考信號，同步送入鎖相放大器進行互相關處理。通過并行采集實現零延時，依據公式U?=ΔZ·U?/(4Z?)，可精確解算出阻抗變化ΔZ的幅值與相位，進而生成阻抗平面圖。實驗表明，系統能穩定檢測深度僅為0.5mm的V型槽，測量重復性優于0.4%，展現出極高的靈敏度與可靠性。

五、結論與優勢
仿真與實測結果證明，該基于軟件實現的鎖相放大器在信噪比低至10時仍能有效提取信號，具備強抗干擾能力與高測量重復性。其優勢在于：僅需被測信號與參考信號同頻，無需精確頻率信息，極大降低了對信號源穩定性的要求；軟件實現方式靈活、成本低，易于集成至各類自動化測試系統。因此，該方案在精密檢測、無損探傷、生物傳感等領域具有廣闊應用前景。
綜上，鎖相放大器的軟件實現不僅繼承了傳統鎖相技術的高靈敏度優勢，更通過數字化與軟件化提升了系統的實用性與可擴展性，為微弱信號檢測提供了高效、穩定的解決方案。
