傾佳楊茜-探本求源：碳化硅(SiC)模塊技術賦能構網型儲能PCS微秒級與毫秒級電網支撐的技術本質

在全球能源結構向深度低碳化演進的歷史進程中，以風能和太陽能為代表的高比例可再生能源正以前所未有的速度接入電網。這一根本性的能源形態轉變導致傳統電力系統逐漸脫離了以同步發電機（Synchronous Generators, SGs）為核心的物理架構。伴隨著同步電機的大規模退役，電力系統不可避免地呈現出系統慣量持續下降、短路容量嚴重不足以及寬頻帶振蕩風險急劇攀升的脆弱性特征 。為了從根本上應對新型電力系統所面臨的穩定性挑戰，儲能變流器（Power Conversion System, PCS）的控制范式正在經歷一場從“跟網型”（Grid-Following, GFL）向“構網型”（Grid-Forming, GFM）的深刻變革 。構網型控制技術的核心理念，在于通過先進的電力電子控制策略，使變流器擺脫對電網鎖相環（Phase-Locked Loop, PLL）的絕對依賴，從電網電壓與頻率的“被動跟隨者”蛻變?yōu)楠?dú)立構建并維持電網電壓幅值與相位的“主動支撐者” 。

然而，構網型控制算法在數學模型上的完美性，在實際工程應用中卻遭遇到硬件物理極限的嚴峻挑戰。構網型儲能PCS要在全工況下實現穩定的電網支撐，必須在微秒（μs）級的電磁暫態尺度與毫秒級的機電暫態尺度內，做出極度精準且魯棒的動態響應 。傳統的硅基絕緣柵雙極型晶體管（Si-IGBT）受限于其雙極型器件固有的載流子復合機制，開關頻率低、死區時間長、開關損耗大，已成為限制構網型控制系統帶寬與動態性能的底層硬件瓶頸 。近年來，碳化硅（Silicon Carbide, SiC）作為寬禁帶（Wide Bandgap, WBG）半導體材料的典型代表，憑借其卓越的耐高壓、耐高溫、極低導通電阻與納秒級極速開關特性，正在全面重塑大功率變流器的硬件生態 。研究表明，SiC模塊在構網型PCS中的規模化應用，絕非僅僅局限于能量轉換效率的邊際提升，而是一場深刻重構底層開關物理特性、進而大幅延展上層控制帶寬的技術革命 。

傾佳電子力推BASiC基本半導體SiC碳化硅MOSFET單管，SiC碳化硅MOSFET功率模塊，SiC模塊驅動板，PEBB電力電子積木，Power Stack功率套件等全棧電力電子解決方案。?

傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊，助力電力電子行業自主可控和產業升級！

傾佳電子楊茜咬住SiC碳化硅MOSFET功率器件三個必然，勇立功率半導體器件變革潮頭：

傾佳電子楊茜咬住SiC碳化硅MOSFET模塊全面取代IGBT模塊和IPM模塊的必然趨勢！

傾佳電子楊茜咬住SiC碳化硅MOSFET單管全面取代IGBT單管和大于650V的高壓硅MOSFET的必然趨勢！

傾佳電子楊茜咬住650V SiC碳化硅MOSFET單管全面取代SJ超結MOSFET和高壓GaN 器件的必然趨勢！

深入剖析可以發現，碳化硅模塊技術通過極低的高頻開關損耗、寄生參數的最小化、納秒級的開關動作時間以及死區時間的極限壓縮，從根本上釋放了數字控制系統的奈奎斯特頻率界限，使得構建真正意義上的“寬頻理想電壓源”成為可能。傾佳電子楊茜從時間尺度的視角切入，全面解構構網型儲能PCS所面臨的毫秒級宏觀支撐要求與微秒級底層控制約束，深度剖析碳化硅半導體物理特性如何突破硅基器件的硬件壁壘，并系統性論述SiC模塊技術助力構網型PCS實現微秒級與毫秒級全時間尺度電網支撐的技術本質與演進機制。

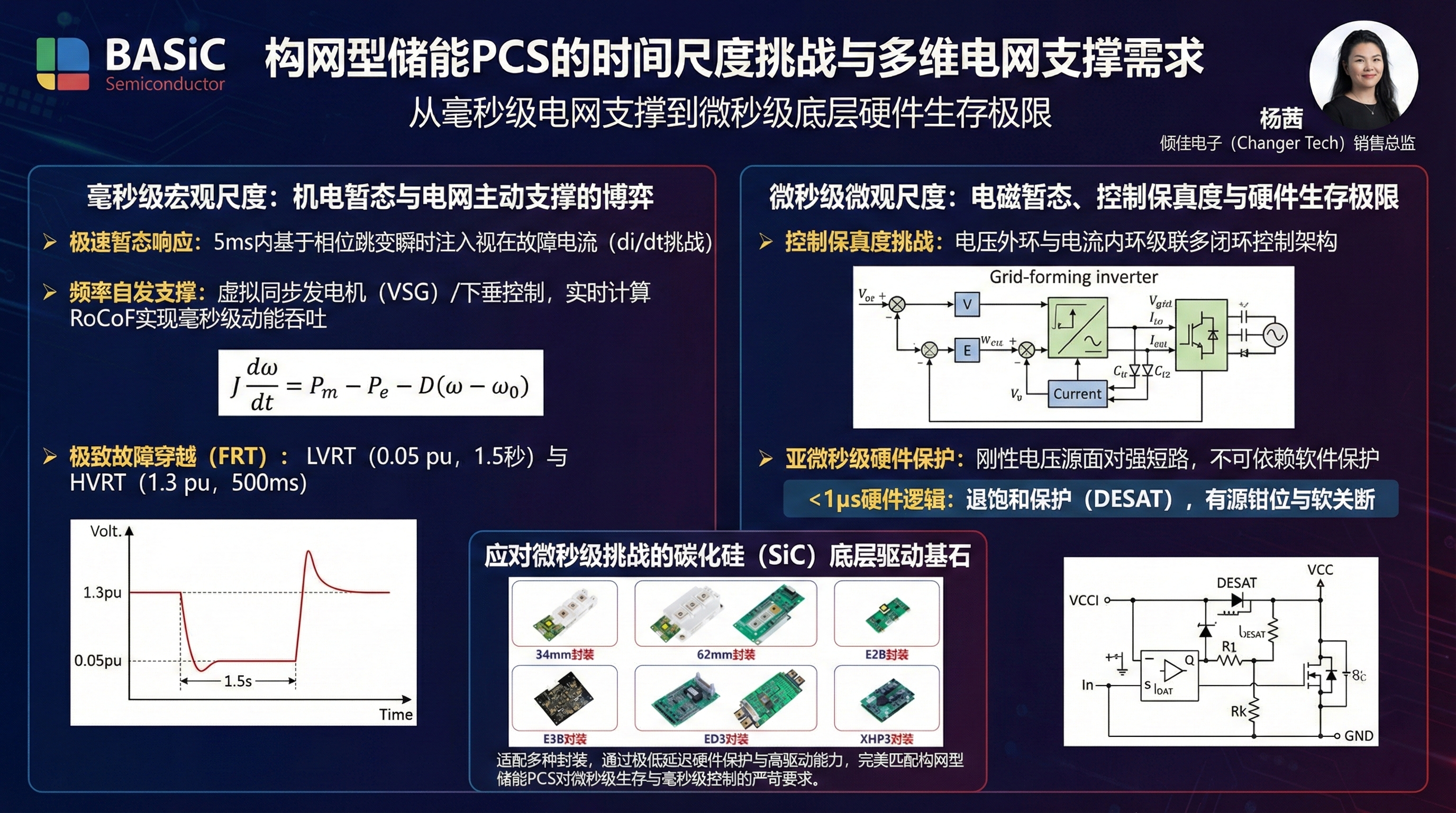

1. 構網型儲能PCS的時間尺度挑戰與多維電網支撐需求

在論述底層半導體物理特性之前，必須從宏觀電力系統運行規范與微觀電力電子控制原理出發，系統性解構構網型儲能PCS所必須跨越的時間尺度障礙?，F(xiàn)代電力系統的擾動是一個跨越多個時間量級的復雜動態過程，這就要求構網型設備不僅要具備模擬大型旋轉機械物理特性的能力，更需兼具極高頻電磁環境下的自身生存與精確控制能力 。

1.1 毫秒級宏觀尺度：機電暫態與電網主動支撐的博弈

在毫秒級（1ms～100ms）甚至秒級時間尺度上，構網型PCS的核心使命是深度模擬同步發電機的機電暫態響應特性，這也是各區域電網傳輸系統運營商（TSO）對構網型設備提出的強制性準入要求 。這種要求將電網的宏觀穩定性直接下放到了變流器的毫秒級控制響應中。

各國電網導則對構網型設備的毫秒級行為提出了極具挑戰性的性能指標。根據英國國家能源系統運營商（NESO）、澳大利亞能源市場運營商（AEMO）以及北美電力可靠性委員會（NERC）發布的最新規范與白皮書，構網型設備必須在極短的時間窗口內對電網擾動做出自發性響應 。當電網發生不對稱或?qū)ΨQ短路故障導致電壓驟降時，構網型設備被要求在故障發生的 5ms 內瞬時注入視在故障電流（Apparent Current），并且這一瞬時電流注入必須受到相位跳變角（Phase Angle Jump Angle）的精確驅動 。這一“ 5ms 瞬態響應”指標對變流器的電流爬升率（di/dt）與控制指令的下達速度提出了嚴苛要求，傳統的跟網型設備通常需要數十個工頻周期（數百毫秒）才能完成鎖相環的重新鎖定與無功指令的下發，完全無法滿足這一時效性要求 。

除了短路電流注入，頻率支撐同樣在毫秒級尺度內展開。當系統有功功率發生突變導致頻率偏離額定值時，構網型控制算法（如虛擬同步發電機 VSG 控制或虛擬慣量 Droop 控制）必須通過內部的二階振蕩方程（擺幅方程）計算出頻率變化率（RoCoF），并在幾十毫秒內自發增加或減少有功功率輸出，從而釋放或吸收虛擬動能 。此外，在故障穿越（FRT）過程中，特別是應對極端的低電壓穿越（LVRT）甚至零電壓穿越（ZVRT）時，變流器必須在電壓跌落至 0.05 標幺值時維持長達 1.5 秒的不脫網運行，并在電壓突升（如 1.3 pu，持續 500ms）的高電壓穿越（HVRT）期間提供反向支撐 。這就要求構網型變流器在毫秒級內平滑切換其內部控制邏輯，從常規的恒壓源控制迅速過渡到暫態限流控制，并在故障切除后同樣在毫秒級內恢復至常規構網狀態。

1.2 微秒級微觀尺度：電磁暫態、控制保真度與硬件生存極限

如果說毫秒級的響應決定了整個公共電網的存亡，那么微秒級（1μs～1000μs）的電磁暫態響應則直接決定了變流器硬件的物理生存以及輸出電能質量的保真度。這一時間尺度的挑戰，是阻礙傳統低頻大功率變流器實現理想構網特性的核心痛點 。

構網型設備的本質目標是在公共連接點（PCC）構建一個幾乎不受外部干擾的強電壓源 。為了實現這一目標，絕大多數構網型算法在底層都采用電壓外環與電流內環的級聯多閉環控制架構 。內環作為指令的最終執行者，必須具備極高的響應帶寬，以抑制包括高頻諧波、電網背景噪聲以及開關次諧波在內的各種微秒級擾動 。低層控制通常在幾十微秒的采樣周期下運行，這種強烈的實時性約束使得任何控制器內部的計算延遲與硬件動作滯后，都會在輸出端被成倍放大，最終表現為相位的偏移與幅值的衰減 。

更為致命的是微秒級硬件保護問題。同步發電機能夠依靠其龐大的銅鐵物理質量和極強的熱容，輕松承受數倍甚至十倍于額定電流的短路沖擊長達數秒之久 。然而，電力電子變流器（特別是追求極致功率密度的現代設備）的熱時間常數極短，其最大過流能力通常僅被限制在額定值的 1.2 至 2.0 倍之間 。當構網型變流器作為一個“剛性電壓源”面對外部電網的深度短路時，由于內外電勢差巨大，其內部不可避免地會激發出極端的短路涌流。如果完全依賴運行在微秒級（例如 50μs～100μs 周期）的數字信號處理器（DSP）去采樣電流、計算誤差、再通過軟件算法生成限流指令，這一長達數十微秒的延遲已經足以讓半導體開關器件因結溫過高而發生災難性的熱擊穿熔毀 。因此，構網型儲能系統必須在亞微秒（<1μs）或幾微秒的時間內，通過底層硬件邏輯實現諸如硬件退飽和保護（DESAT）、有源鉗位與軟關斷等機制 。這種微秒級硬保護與毫秒級軟控制的深度解耦與協同，是確保構網系統長期穩定運行的前提。

各國標準與學術界對構網型設備提出的嚴苛參數要求可以歸納如下表所示：

2. 碳化硅與硅基半導體的載流子動力學差異及微觀開關重塑

為了滿足上述嚴苛的全時間尺度響應要求，突破傳統Si-IGBT器件物理限制、引入具備革命性特性的碳化硅（SiC）寬禁帶半導體成為了必然的工程選擇。SiC技術不僅是對材料工藝的升級，更是對變流器底層脈寬調制（PWM）微觀時間切片的徹底重構。

2.1 消除雙極型器件拖尾效應與開關頻率躍遷

在傳統的兆瓦級大功率PCS設計中，硅基絕緣柵雙極型晶體管（Si-IGBT）長期占據統治地位。Si-IGBT在本質上屬于雙極型器件（Bipolar Device），其導通電流主要依賴于少數載流子在漂移區（N-drift region）的注入，以此引發電導調制效應從而有效降低通態壓降 。然而，這一物理機制在器件關斷時卻成為了致命的拖累。當關斷信號下達后，漂移區內積聚的海量少數載流子無法瞬間消失，必須依靠緩慢的自然復合過程逐漸消散。這在宏觀電流波形上表現為顯著的“拖尾電流”（Tail Current）現象 。拖尾電流的存在不僅極大地增加了關斷損耗（Eoff?），更限制了器件的最高工作頻率。在實際工業應用中，為了防止因開關損耗過大導致的芯片熱失控，大功率IGBT的開關頻率往往被強制鎖定在 2kHz 至 10kHz 的低頻區間內 。

相比之下，SiC MOSFET作為一種單極型器件（Unipolar Device），其導電過程完全依靠多數載流子，從根本上杜絕了少數載流子的注入與復合機制 。這意味著SiC MOSFET在關斷瞬間呈現出極為干脆的電流截?cái)嗵匦?，幾乎徹底消除了拖尾電流效?yīng) 。以業界前沿的某型 1200V / 540A 碳化硅半橋模塊（例如基本半導體 BASiC Semiconductor 開發的 BMF540R12MZA3）為例，其微觀物理參數展現了極佳的高頻潛力。該模塊在結溫 25°C 下的典型導通電阻（RDS(on)?）僅為 2.2mΩ 。更關鍵的是其極低的寄生電容參數：輸入電容（Ciss?）為 33.6nF，輸出電容（Coss?）為 1.26nF，反向傳輸電容（即米勒電容 Crss?）更是低至 0.07nF 。在 600V 母線電壓、540A 工作電流的嚴苛測試條件下，該模塊的典型開通延遲時間（td(on)?）僅為 118ns，上升時間（tr?）為 101ns，而關斷延遲時間（td(off)?）極短，僅為 60ns 。

憑借這種無拖尾且納秒級轉換的物理優勢，大功率SiC模塊的總開關能量（Eon?+Eoff?）得到了斷崖式的下降。在上述模塊的測試中，其開通開關能量 Eon? 僅為 14.8mJ，關斷開關能量 Eoff? 為 11.1mJ 。相較于同等電壓電流等級的Si-IGBT模塊（其關斷損耗往往是SiC的十倍甚至更高 ），SiC技術使得系統在不增加額外散熱負擔的前提下，將開關頻率（fsw?）輕松躍升至 30kHz 至 100kHz 的高頻領域 。這種底層物理極限的解放，是構網型變流器實現微秒級控制帶寬延伸的首要基石。

為了清晰展示寬禁帶半導體對底層硬件性能的重塑作用，以下詳細列舉了某型1200V/540A SiC模塊的核心電學特性與動態參數：

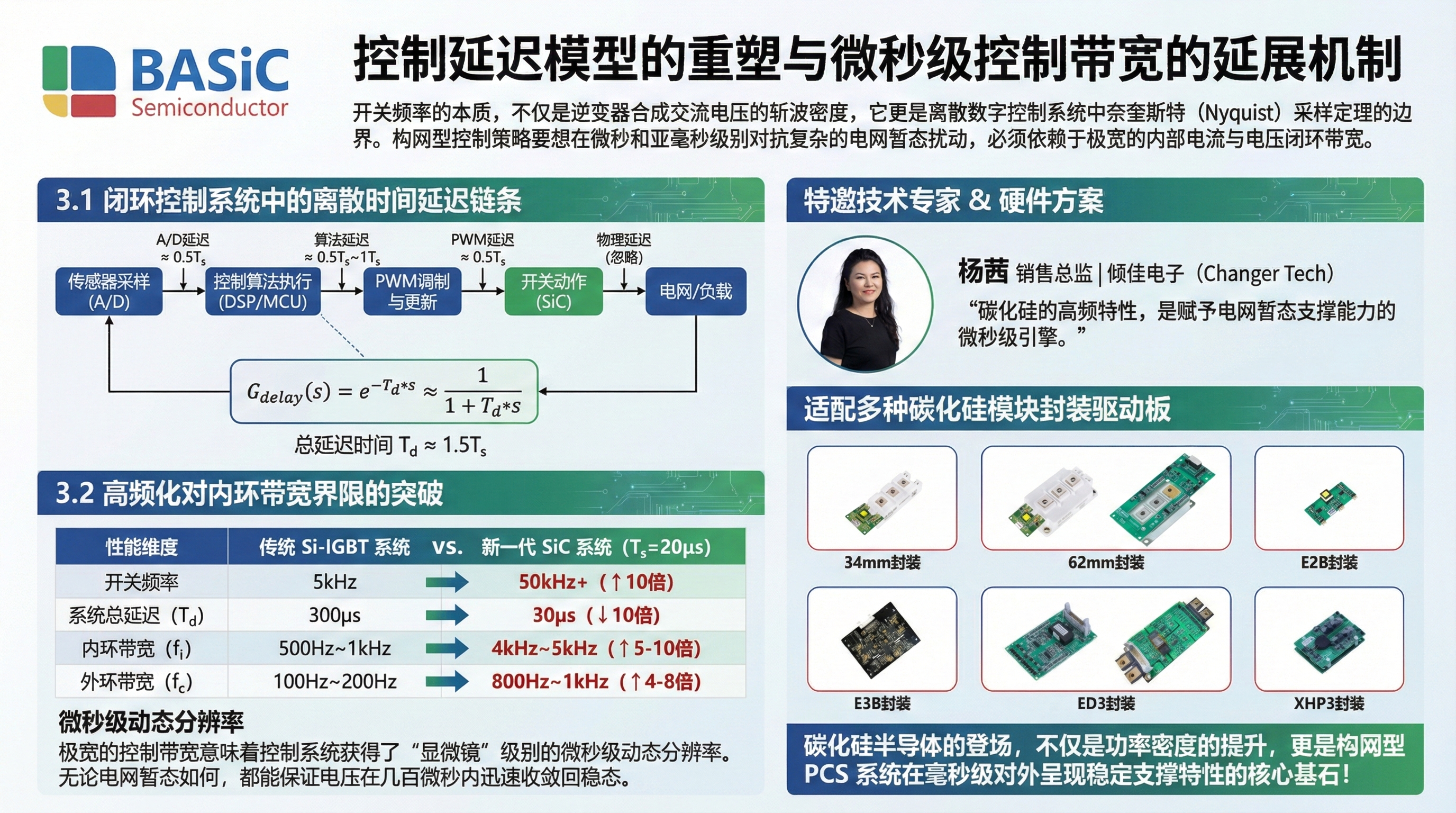

3. 控制延遲模型的重塑與微秒級控制帶寬的延展機制

開關頻率的本質，不僅是逆變器合成交流電壓的斬波密度，它更是離散數字控制系統中奈奎斯特（Nyquist）采樣定理的邊界。構網型控制策略要想在微秒和亞毫秒級別對抗復雜的電網暫態擾動，必須依賴于極寬的內部電流與電壓閉環帶寬 。而控制帶寬的理論上限，受到系統整體環路延遲的嚴格制約。

3.1 閉環控制系統中的離散時間延遲鏈條

在基于數字信號處理器（DSP）或微控制器單元（MCU，如 TI C2000系列 ）的變流器系統中，一個完整的控制指令周期不可避免地會經歷多個延遲環節： 第一，傳感器采樣與模數轉換（A/D）延遲。雖然硬件采樣速度可達兆赫茲，但為了濾除開關噪聲，通常需要對信號進行同步滑動平均處理，引入約 0.5Ts?（Ts? 為開關周期）的等效延遲 。 第二，控制算法執行延遲。控制器在獲取當前周期采樣值后進行PI或PR運算，計算出下一周期的占空比指令，這通常占用約 0.5Ts? 到 1Ts? 的時間。 第三，PWM調制與更新延遲。數字占空比寄存器通常采用雙更新或單更新模式，結合三角載波的特性，PWM調制環節平均會產生 0.5Ts? 的滯后 。 最后是開關動作的物理延遲，對于SiC器件而言這一項通常在百納秒級別，相較于百微秒的控制周期可忽略不計 。

綜合上述環節，整個數字控制系統的總延時傳遞函數可近似用帶有純滯后的一階慣性環節表示：

Gdelay?(s)=e?Td?s≈1+Td?s1?

其中，總延遲時間 Td? 通常被工程經驗總結為 Td?≈1.5Ts?（或在對稱規則采樣下取 1.5Ts?～2Ts?）。

3.2 高頻化對內環帶寬界限的突破

在傳統硅基IGBT系統中，若最大開關頻率受限于發熱只能達到 5kHz，則一個開關周期 Ts?=200μs。這意味著系統固有總延遲 Td? 高達 300μs。根據自動控制理論中的波特（Bode）穩定裕度準則，為了避免過大的相位滯后引發系統振蕩甚至失穩，電流內環的截止頻率（即控制帶寬 fi?）通常只能保守地設計為開關頻率的 1/10 到 1/5 左右。因此，Si-IGBT變流器的電流內環帶寬大多被局限在 500Hz～1kHz 的狹窄范圍內，而更外層的電壓閉環帶寬（fc?）則必須進一步降低至 100Hz～200Hz 以保證內外環的頻率解耦 。這種遲緩的帶寬表現，使得系統在面對電網 50Hz/60Hz 基波之外的幾百赫茲暫態畸變或相位突變時，呈現出嚴重的相移與幅度衰減，根本無法滿足構網型毫秒級瞬態支撐的要求。

當碳化硅半導體登場時，這一物理局限被徹底打破。由于SiC MOSFET能夠輕松承載 50kHz 甚至更高的開關頻率運行（例如在某些10kW到100kW級的高性能微網逆變器設計中廣泛采用的 50kHz ），開關周期 Ts? 急劇縮減至 20μs。隨之而來的，是系統總滯后延遲 Td? 被同步壓縮到了驚人的 30μs 左右。在這個數量級下，奈奎斯特頻率界限向高頻端大幅推移。系統設計師可以從容地將內環電流控制帶寬 fi? 拓展至 4kHz～5kHz（即便采取十分保守的設計原則），進而將外環電壓控制帶寬 fc? 順勢提升至 800Hz～1kHz 。

極寬的控制帶寬意味著什么？它意味著控制系統獲得了“顯微鏡”級別的微秒級動態分辨率。在外環構網（VSG或Droop）生成理想的三相正弦電壓參考信號后，寬帶電壓與電流內環能夠毫無遲滯地強制逆變器輸出嚴格匹配的電壓波形。即使在電網電壓突遇不對稱跌落或發生高達百千瓦級的負載躍變時，極寬的帶寬也能確保電壓在幾百微秒內迅速收斂回穩態，完全消除了由于動態追蹤不足而產生的低頻振蕩 。這種微秒級環路對電壓參考的高保真追蹤，構成了整個PCS系統在毫秒級對外呈現穩定構網支撐特性的核心引擎。

以下表格展示了控制系統在不同硬件體系下的延遲與帶寬計算對比，直觀反映了帶寬延展的理論依據：

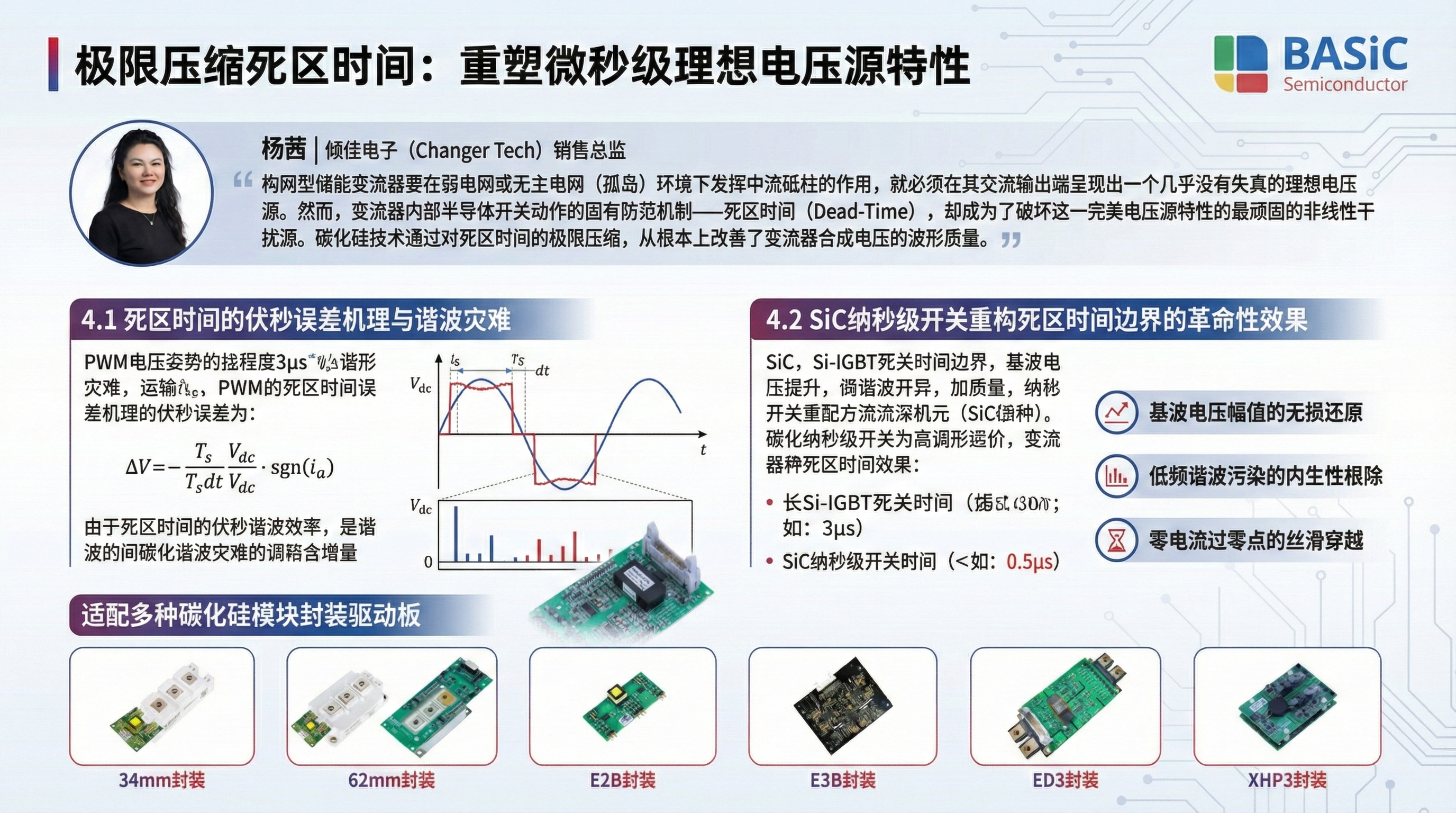

4. 極限壓縮死區時間：重塑微秒級理想電壓源特性

構網型儲能變流器要在弱電網或無主電網（孤島）環境下發揮中流砥柱的作用，就必須在其交流輸出端呈現出一個幾乎沒有失真的理想電壓源 。然而，變流器內部半導體開關動作的固有防范機制——死區時間（Dead-Time），卻成為了破壞這一完美電壓源特性的最頑固的非線性干擾源 。碳化硅技術通過對死區時間的極限壓縮，從根本上改善了變流器合成電壓的波形質量。

4.1 死區時間的伏秒誤差機理與諧波災難

在基于脈寬調制（PWM）的三相電壓源型逆變器（VSI）中，由于半導體開關器件固有的開通與關斷時間不對稱（通常關斷過程比開通過程更為緩慢），為了防止同一橋臂的上下兩個開關管在換流期間出現短暫的“共態導通”（從而導致直流母線災難性的直通短路），控制邏輯中必須人為插入一段強制雙管皆處于關斷狀態的保護時間，這被稱為“死區時間”（tdt?） 。

在死區時間內，變流器的輸出端口呈現出高阻抗?fàn)顟B(tài)，此時相電流只能被迫通過功率器件自帶的反并聯二極管（或MOSFET的體二極管）進行續流 。這就導致了在死區持續的這段微小時間內，逆變器交流輸出端與直流中點之間的實際電位并不受PWM邏輯控制，而是完全取決于當前相電流的方向 。這種不可控狀態在每一個開關周期中都會產生微小的電壓偏差。

從宏觀的伏秒平衡（Volt-Second Balance）角度進行定量分析，每一個開關周期 Ts? 內部，由于死區時間的引入，逆變器輸出的平均誤差電壓 ΔV 可以通過以下方程精確表達 ：

ΔV=?Ts?tdt??Vdc??sgn(ia?)

其中，Vdc? 為直流母線側的絕對電壓，ia? 為當前的交流相電流大小，而 sgn() 則是捕捉電流方向的符號函數。

深入解讀這一方程可以發現，誤差電壓 ΔV 表現出一個極具破壞性的特征：它的極性在任何時刻都與相電流的極性完全相反 。這意味著，死區效應在系統動態模型中等效于串聯了一個非線性的電阻（或反電動勢），它在連續不斷地“吞噬”原本應該輸出的電壓幅值。當構網型控制器計算出需要輸出標稱電壓以支撐系統時，物理硬件層面卻因?yàn)檫@個非線性項的存在，導致實際輸出的基波電壓出現顯著的跌落 。更為嚴重的是，由于誤差符號 sgn(ia?) 在電流正半周和負半周表現為明顯的階躍性翻轉，這種方波形式的誤差電壓會在逆變器的輸出端激發出大量低頻次的奇次諧波，尤其是第5次、第7次、第11次和第13次諧波，從而引發極高的總諧波畸變率（THD） 。特別是在相電流接近過零點時，電流的緩慢變化使得二極管續流狀態變得極度不穩定，容易引發嚴重的“過零鉗位”（Zero-Current Clamping）畸變現象，嚴重影響了微小功率傳輸時的相位精度 。

4.2 SiC納秒級開關重構死區時間邊界的革命性效果

在傳統的Si-IGBT體系下，因?yàn)榇嬖谇拔乃龅穆L(zhǎng)少數載流子拖尾電流（可長達數百納秒），設計工程師為了確保硬件在不同溫度和老化狀態下的絕對安全，往往極度保守地將死區時間設定在 2μs 至 4μs 的范圍內 。如果在工業級的 3kHz 低頻逆變器中（Ts?=333μs），3μs 的死區時間占比僅為不足 1%，畸變尚能通過死區補償算法勉強壓制。但是，若為了提升響應帶寬強行將IGBT推高至 10kHz（Ts?=100μs），同樣的 3μs 死區時間占比將飆升至 3% 以上，這將帶來災難性的波形扭曲，此時基于算法的補償往往因?yàn)闄z測電流方向的延遲而無能為力 。

碳化硅（SiC MOSFET）的介入，直接從微觀時間維度終結了這一困境。如前文的BASiC半導體模塊數據所示，其關斷延遲 td(off)? 和下降時間總和僅百納秒級別，這賦予了工程師挑戰極限死區時間的底氣 。多項深入的實驗和仿真論證表明，在高頻SiC逆變器中，死區時間可以安全且大幅度地被縮減至 500ns（0.5μs），甚至在一些先進的主動監測驅動架構中可以優化到 100ns～200ns 的極致水平 。

死區時間從 3μs 量級斷崖式下降至 0.5μs 量級，對構網型PCS構建“高保真理想電壓源”產生了立竿見影的物理重塑效果：

基波電壓幅值的無損還原：大幅降低的 tdt? 使得誤差電壓 ΔV 成倍減小，逆變器硬件能夠極其精準地復現出構網型外環控制器生成的基波電壓參考值。這種“所見即所得”的底層電壓生成機制，顯著增強了系統在弱電網條件下的無功功率輸出能力與電壓支撐強度。

低頻諧波污染的內生性根除：大量實驗測試顯示，將死區時間縮短至 0.5μs 后，SiC逆變器即使在 50kHz 的高頻運轉下，其產生的5次、7次等低頻電壓諧波幅值也得到了極大幅度的削弱 。由于構網型設備普遍采用虛擬同步發電機（VSG）模型，VSG本身缺乏獨立的電流諧波抑制內環（不同于GFL），因此直接在物理源頭消除死區畸變，是保障VSG電壓質量、避免引發局部微電網諧振的核心前提 。

零電流過零點的絲滑穿越：極短的死區徹底消除了電流過零鉗位現象。在構網型設備響應孤島微網負載微小擾動或是進行微小無功調節時，即使相角差極其微弱，平滑的過零電流依然能夠保障系統保持精確的相位同步，徹底根除低載工況下的穩態抖振（Chattering） 。

5. 微秒級硬件防御機制與底層保護時序的協同演進

構網型控制的核心在于模擬一個慣量巨大的恒定電壓源，但這一宏觀愿景在落實到微觀電力電子硬件時，卻暴露出了一個極其危險的致命弱點：物理熱容的絕對不對等。大型同步發電機可以利用數百噸的轉子質量和巨大的定子線圈熱容，硬抗電網短路帶來的十?dāng)?shù)倍過載浪涌長達幾秒鐘；然而，電力電子變流器（尤其是面積縮小、功率密度極高的SiC器件）的結溫上升時間常數極短，其極限過流能力通常被嚴格限制在標稱額定電流的 1.2 至 2.0 倍左右 。

5.1 構網型特性下的災難性短路涌流沖突

當外部電網在PCS附近發生極其嚴重的三相短路故障時，電網側電壓會驟降至接近零伏。由于PCS遵循構網邏輯，在毫秒內堅守其內部虛擬電勢不變，這兩者之間產生的巨大電勢差將瞬時激發出摧毀性的短路涌流 。如前所述，運行在數字信號處理器（DSP）中的保護代碼，必須經過ADC采樣、中斷響應、邏輯判斷、PWM閉鎖等一系列流程，其典型反應時間往往在十幾至幾十微秒。對于耐受力極差的SiC模塊而言，在這短短的幾十微秒內，芯片可能早已因過度發熱而發生了毀滅性的熱崩穿 。

5.2 納秒級驅動與微秒級硬件攔截：構網算法的安全底座

為了化解這一不可調和的物理矛盾，現代大功率SiC模塊必須深度依托外圍高度集成的智能門極驅動器（Smart Gate Driver），在脫離DSP軟件干預的前提下，于底層硬件電路中構筑起微秒級乃至納秒級的自動閉環防御網。以青銅劍技術（Bronze Technologies）專門針對SiC模塊研發的 2CP0225Txx-AB 第二代即插即用驅動器為例，深入剖析其參數配置，即可明晰這種微觀保護機制的本質 ：

納秒級指令傳輸通道（Nanosecond Propagation） ：該驅動器內部采用了專用的第二代ASIC芯片，針對兩通道設計。其開通與關斷指令的傳輸延遲（Propagation Delay）被嚴格控制在 180ns 至 240ns 之間，開關延時抖動（Jitter）更是低于 20ns 。這種極致的信號傳輸速率，不僅保證了高頻PWM信號的無損穿透，更確保了來自DSP的任何緊急限流干預指令能夠毫無阻礙地直達器件柵極。

微秒級退飽和極速識別（DESAT Detection） ：針對橋臂直通或外部嚴重相間短路（二類短路），驅動器內置了高頻響應的漏源電壓（VDS?）監測模塊。當短路發生、電流劇增致使SiC MOSFET被迫退出飽和區時，VDS? 電壓將急劇抬升并越過設定的保護閾值（如 10.2V）。從故障發生到短路保護邏輯正式翻轉，整個響應時間（tsc?）最快可達 1.7μs 。這一驚人的微秒級攔截速度，完美避開了DSP軟件處理的漫長周期，在SiC芯片結溫失控的臨界點之前便強行阻斷了災難的蔓延。

微秒級有源軟關斷（Active Soft Shutdown）控制：在極高峰值的短路電流被突然強行切斷的瞬間，由于主功率回路中不可避免地存在寄生電感（Lσ?），極高的電流變化率（di/dt）會在模塊兩端激發出可能擊穿器件耐壓極限的致命感應電壓尖峰（即 ΔV=Lσ??di/dt） 。2CP0225Txx-AB 驅動器創新性地整合了“軟關斷”功能。在觸發短路保護時，驅動器不會立刻把柵極電壓拉到死區，而是接管柵極控制權，迫使內部參考電壓按固定斜率緩慢下降。這種閉環控制使得相電流在經過約 2.1μs 的短暫緩沖期后平滑下降歸零 。結合其內部的高級有源鉗位（Advanced Active Clamping）機制——在電壓尖峰越過安全閾值（如1200V系統中設定為1320V）時利用TVS二極管串實現瞬間泄流倒灌，二者共同作用，確保了在微秒級時間內既斬?cái)嗔撕榱?，又避免了反沖高壓對系統的二次傷害 。

有源米勒鉗位（Active Miller Clamping）消除誤觸發：在高達 50kHz 的開關頻率下，由于SiC器件具有極快的 dv/dt 上升沿，很容易通過米勒電容（Cgd?）在原本處于關斷狀態的對偶器件柵極上感應出虛假的高電壓尖峰，進而導致上下管共態導通。該驅動器集成的有源米勒鉗位電路會在監測到柵極處于低電平且出現雜散電壓時，開啟一條極低阻抗的旁路通路（通過獨立MOS管），強制將柵極電位死死釘印在安全關斷電壓（如 ?5V 或 0V），確保了高頻變流過程的安全絕緣 。

下表梳理了高級門極驅動器在保障SiC構網型PCS安全方面的時間節點分布，展示了硬件級防御的不可替代性：

正是因?yàn)樵趤單⒚牒臀⒚爰?jí)別擁有了由高級驅動器構筑的這道堅不可摧的“防火墻”，運行在DSP中的宏觀構網型控制算法（如虛擬阻抗控制、暫態電流指令限幅等）才能夠毫無顧忌地在隨后的幾個毫秒內從容發揮作用。硬件底層瞬時擋住了致死性的第一波尖峰浪涌，而軟件上層則緊接著通過重新調整虛擬阻抗、生成安全閾值內的支撐電流參考指令，從而在宏觀上完成了既有力支撐電網電壓、又妥善保護自身半導體的完美協同 。

6. LCL無源濾波器結構微型化與瞬態爬升率物理上限的突破

碳化硅技術帶來的高頻革命，其漣漪不僅停留在控制代碼與硅片層面，它更深遠地引發了整個PCS外部無源電氣網絡結構（特別是并網LCL濾波器）的微型化重構。這種結構重構深刻改變了變流器與外部電網進行電磁能量交互時的物理慣量特性，直接決定了系統兌現毫秒級電網支撐承諾的成敗。

6.1 高頻解耦引發的逆變側電感極致縮減

為了有效濾除由于PWM高頻開關斬波引發的大量電流高次諧波，滿足電網對入網電能質量的嚴苛要求（例如滿足 IEEE 1547 或 EN61000 標準），兆瓦級儲能PCS通常在交流輸出并網端配置三階的 LCL 型低通濾波器 。LCL濾波器由逆變器側電感（Li?）、網側電感（Lg?）以及濾波電容（Cf?）共同組成。

在濾波器的參數設計規范中，為了將通過電感的開關頻率紋波電流峰峰值（ΔIpp?）抑制在安全和規范允許的范圍內（通常限定為額定電流的 10% 至 20%），逆變器側電感 Li? 的感值大小與變流器的開關頻率 fsw? 之間存在嚴格的近似反比物理定律 ：

Li?=8?fsw??ΔIpp?Vdc??

在傳統基于Si-IGBT的低頻方案中（例如開關頻率被限制在 3kHz），為了壓制可觀的低頻紋波，物理上必須采用體積龐大、感值極高的鐵芯或粉磁芯大電感。然而，當系統切換至碳化硅體系并以 50kHz 的超高頻運作時，由于 fsw? 分母項增大了十幾倍，在維持相同或更優紋波指標 ΔIpp? 的前提下，逆變側電感 Li? 的需求值迎來了斷崖式的下跌——其感值完全可以被大幅度縮減至原有水平的 20% 甚至 10% 以下 。隨之而來的是濾波電容 Cf? 和網側電感體積的同步銳減。例如在弗吉尼亞理工大學（Virginia Tech）主導的高效模塊化SiC變流器（10kV SiC PCS）項目中，正是依托高頻化實現了濾波器尺寸的急劇縮減，最終使得整個MW級換流設備不僅達到了驚人的 98% 的交直流轉換效率，更在功率密度上實現了對傳統硅基設備顛覆性的跨越 。

6.2 小電感賦能下的 di/dt 爬升率釋放與 5ms 響應達標

這種源自高頻化的電感“瘦身”效應，絕不只是單純?yōu)榱俗非笤O(shè)備占地面積的減小或是磁性材料成本的降低。在構網型控制的暫態支撐語境下，小感值電感直接拆除了束縛變流器電流瞬間爆發能力的物理枷鎖。

在構網型運行機理中，變流器內部合成的虛擬電壓源與外部電網真實電壓節點之間的物理能量交換通道，完全依靠這顆 Li? 電感來建立。根據電磁學基本定律，流經該支路的相電流瞬時物理變化率（di/dt）嚴格受制于電感兩端的電勢差以及自身的感值：

dtdi?=Li?Vinv??Vgrid??

當外部輸電走廊發生災難性故障，引發遠端節點電壓大幅跳變或產生極其劇烈的相位突變（Phase Jump）時，宏觀電網的穩定性迫切需要構網型PCS在極短的毫秒瞬間傾瀉出巨大的視在短路電流（Apparent Current）以提供強有力的電壓撐持 。例如英國國家電網（NESO）的前沿并網規范嚴厲要求：構網設備必須在感知到電網故障觸發后的短短 5ms 內，完成規定量級支撐電流的瞬態注入 。

如果變流器仍沿用傳統低頻系統配備的巨大笨重電感（大 Li?），在硬件層面上，電流的爬升斜率（di/dt）就會遭到嚴重的物理扼流。此時，即便DSP中運行的構網型控制算法反應再敏捷、計算再迅速，實際輸出的物理電流也只能像陷入泥沼一般緩慢上升，根本無法在苛刻的 5ms 時間窗口內建立起足以扭轉乾坤的支撐安培數。

而部署了極小電感的碳化硅系統，其 di/dt 物理上限獲得了驚人的成倍釋放。這種設計賦予了PCS極具爆發力的“電磁暫態敏捷性”。故障發生的須臾之間，伴隨著內外壓差的形成，急劇釋放的 di/dt 使得PCS的輸出電流能夠如雷霆般在幾毫秒甚至亞毫秒級瞬間飆升到位，完美貼合嚴苛的電網瞬態注流要求 。此外，小感值 Li? 配合小容值 Cf? 顯著推高了 LCL 網絡的自然諧振頻率 fres?。配合前文詳述的微秒級寬帶電流比例諧振（PR）控制或模型預測控制（MPC），控制環路能夠更快速地越過濾波器的儲能延遲。系統整體相位滯后的大幅縮短，為系統在執行毫秒級有功/無功下垂（Droop Control）時提供了極為充裕的相位裕度，有效消除了在弱電網環境下由無源阻抗耦合引發的高頻振蕩隱患 。

7. 微秒與毫秒?yún)f(xié)同賦能：高級構網型應用場景的全面解鎖

得益于碳化硅底層物理性能帶來的微秒級廣域控制帶寬、死區消除后極高的純凈電壓源保真度、敏捷無死角的硬件延時防御以及濾波器重構釋放的電流爆發力，PCS系統工程師終于可以在儲能變流器上盡情部署并實現諸多曾受限于執行機構反應速度的高級構網型算法功能。

7.1 寬頻域諧波阻抗重塑與全頻帶微網凈化

現代新型電力系統中大量接入了基于各種拓?fù)浣Y(jié)構的非線性電力電子負荷設備，導致電網的諧波污染已不再局限于傳統的低次諧波，頻發于幾百赫茲甚至數千赫茲的寬頻振蕩愈發普遍。傳統的變流器由于帶寬狹窄，往往只能對基波作出響應。而基于碳化硅的構網型PCS，除了能夠牢牢錨定50/60Hz的基波充當強力電壓源外，更能在微秒級別實時監測并提取高頻紋波，利用先進的虛擬導納（Virtual Admittance）控制或分?jǐn)?shù)階微積分算法，反向計算并注入特定頻率的高次諧波電流進行精確對消 。在高達 50kHz 的開關頻率支撐下，這種構網型PCS甚至可以輕易對高達數十次甚至更高次（如 2.5kHz 以上）的諧波頻段呈現出純電阻或負阻抗特性，充當了整個區域配電網的寬頻帶有源阻尼器（Active Power Filter），這完全超出了低頻硅基設備的物理極限 。

7.2 虛擬電抗技術與不對稱微秒級故障支撐

當配電網遭受單相接地或兩相短路等三相不對稱故障的重創時，公共母線上的三相電壓將出現極其嚴重的失衡并滋生大量危險的負序分量。傳統的跟網型（GFL）設備受限于慢速鎖相環的拖拽，往往只能提取正序分量進行簡單的對稱電流注入，難以遏制非對稱電壓的惡化。但新型的碳化硅構網設備由于徹底解除了帶寬封印，不僅能在微秒內獨立完成正序、負序和零序分量的坐標系解耦，還能在極寬的頻帶內通過雙PI解耦或比例諧振（PR）獨立控制環路，向故障電網精準注入非對稱的支撐補償電流，從而快速?gòu)?qiáng)制平衡母線三相電壓 。面對大系統暫態擾動引發的高頻沖擊過流，先進的構網系統可以引入“微秒級虛擬阻抗算法”。在感知到?jīng)_擊的幾百微秒極短間隙內，控制器通過軟件迅速增大內環模型中的虛擬電抗或電阻阻值，以一種極為柔性、平滑的機制將即將超標的沖擊涌流抑制在安全紅線以內，避免了因觸發死板的硬關斷導致的整個系統崩潰脫網 。

7.3 黑啟動與100%可再生能源孤島生存

在一個完全失去主電網支撐、遭遇徹底全黑癱瘓的孤島微電網系統中執行“黑啟動”（Black Start），是對變流器構網能力的終極考驗 。首臺實施黑啟動的儲能PCS需要憑一己之力無中生有地建立起整個孤島網絡的三相電壓和系統頻率。在恢復供電的瞬間，并網主變壓器的空載合閘勵磁涌流（Inrush Current）以及大容量感性電動機負荷同步啟動帶來的瞬間過載沖擊，其峰值往往高達平穩運行時的數倍 。對于緩慢笨重的傳統低頻PCS而言，這種雷霆般的瞬間洪流往往會直接觸發硬件過流保護從而導致黑啟動慘敗 。基于SiC技術的全能構網型儲能系統，正是利用其卓越的高頻暫態響應能力，在負荷開關合閘、涌流激增的毫秒空隙中，憑借無延時的電壓閉環快速平抑電壓跌落陷阱；同時在微秒級配合虛擬電抗算法柔化合閘浪涌。微秒級內環控制的強力支撐，轉化為毫秒級大電網擾動耐受力的從容表現，生動詮釋了時間尺度跨越的技術價值。

8. 結論

碳化硅（SiC）模塊技術在構網型儲能變流器（PCS）領域的全面滲透，絕不僅僅是一次停留在器件層面的效率升級和散熱減負，它是打破傳統數字控制體系硬件執行時間桎梏、使得各種精密前沿的微電網調控理論得以在真實物理世界完美落地的戰略性基石。

縱觀全景，碳化硅賦能構網型設備電網支撐能力的技術邏輯鏈條極其清晰嚴密： 首先，在最底層的半導體微觀物理重構上，SiC多數載流子導電機制徹底消滅了拖尾電流，其極低寄生電容帶來的納秒級關斷特性，使得逆變器開關頻率得以從數千赫茲的低谷強力拉升至數萬赫茲的高地，從根源上突破了奈奎斯特采樣定律與控制延遲對系統的固有封鎖 。 其次，在設備級微秒暫態內核的錘煉中，系統總延遲時間的指數級壓縮與死區時間被縮減至極致的亞微秒量級，徹底清除了非線性擾動帶來的波形污垢，使得硬件真正能夠呈現出“高保真、極速響應”的理想純凈電壓源特性 。伴隨著納秒級延時通信、微秒級退飽和偵測限流以及軟關斷技術的底層高級驅動（如2CP0225Txx-AB）的保駕護航，成功補齊了高頻半導體芯片物理熱容匱乏的最后一塊短板 。 最后，在系統級毫秒電網支撐的兌現階段，借助于微秒級內環極其寬闊的響應頻帶以及由高頻化帶來的濾波器電感小型化重構，構網型外環算法計算得出的虛擬慣量響應指令、頻率下垂調節動作以及故障后所需的瞬間巨量視在電流注入，均不再受限于硬件動作的遲滯拖延或 di/dt 的物理爬升天花板，從而在要求嚴苛的毫秒級宏觀時間尺度上，精準、飽滿且毫無保留地向脆弱電網輸出穩定支撐能量 。

總體而言，碳化硅技術通過在微秒微觀時間尺度上構建起絕對的電磁控制優勢，并將其逐級放大、完美投射到毫秒級乃至秒級的系統機電暫態特性之中，徹底掃清了從硬件到算法的物理屏障，最終使得構網型儲能PCS能夠完美肩負起現代新型電力系統“穩定器”與“中樞神經”的時代重任。
