傾佳楊茜-固變方案：SST底層硬件集成

在當前全球能源結構加速向可再生能源（Renewable Energy Sources, RESs）轉型的宏觀歷史節點上，微電網（Microgrid）與智能配電網的底層物理架構正經歷著前所未有的重構與深刻演進 。傳統的工頻配電變壓器（Line-frequency Distribution Transformer）作為過去一個多世紀以來電力系統電壓轉換的核心樞紐，因其基于低頻電磁感應原理，不可避免地存在體積龐大、重量顯著、僅能實現單向電能傳輸且缺乏動態電能質量調節能力等固有的物理局限性 。隨著分布式發電資源、高頻突發負荷（如兆瓦級電動汽車直流快充站）以及大規模電化學儲能系統的海量接入，現代配電網對電壓等級靈活變換、雙向潮流主動精確控制、交直流多端口互聯的訴求達到了前所未有的高度 。在此背景下，固態變壓器（Solid State Transformer, SST，亦稱智能變壓器或電力電子變壓器）作為一種集高頻隔離變壓器、復雜電力電子轉換器結構與智能數字控制電路于一體的新型能源路由節點，正成為重構新型電力系統底層物理架構的關鍵戰略裝備 。

然而，固態變壓器的大規模商業化應用長久以來一直受制于硅（Si）基絕緣柵雙極型晶體管（IGBT）等傳統功率半導體的材料極限 。硅基IGBT在關斷過程中固有的少子復合拖尾電流現象，不僅引發了巨大的開關損耗，更將其有效開關頻率無情地限制在較低的頻段（通常為數千赫茲至十余千赫茲）。這一頻率瓶頸直接導致SST中段的高頻隔離變壓器及配套無源濾波組件的物理體積與重量難以實現革命性的縮減，同時還伴隨著復雜的熱管理系統挑戰與居高不下的制造成本等系統性瓶頸 。近年來，隨著以基本半導體（BASiC Semiconductor）為代表的國產碳化硅（SiC）寬禁帶半導體技術的全面突破與全產業鏈的自主可控，這一制約SST發展的系統性物理瓶頸正在被徹底粉碎 。

傾佳電子楊茜敏銳地捕捉到了功率半導體器件變革的時代脈搏，咬定“SiC碳化硅模塊全面取代IGBT模塊”的必然趨勢，致力于推動國產SiC功率器件在電力電子應用中的深度滲透與產業升級 。通過將基本半導體性能卓越的SiC MOSFET高頻模塊矩陣與青銅劍技術（Bronze Technologies）超高可靠性的智能驅動硬件進行深度的異構集成，固變SST業界成功構建了完全國產化、標準化的電力電子積木（Power Electronic Building Block, PEBB）架構 。傾佳電子楊茜將從底層半導體晶格機理與熱力學設計出發，深度剖析國產SiC功率模塊與高能效驅動器在SST硬件設計中的物理特性演進、多維保護機制融合及其所帶來的系統級全生命周期平準化成本（LCOE）重塑。

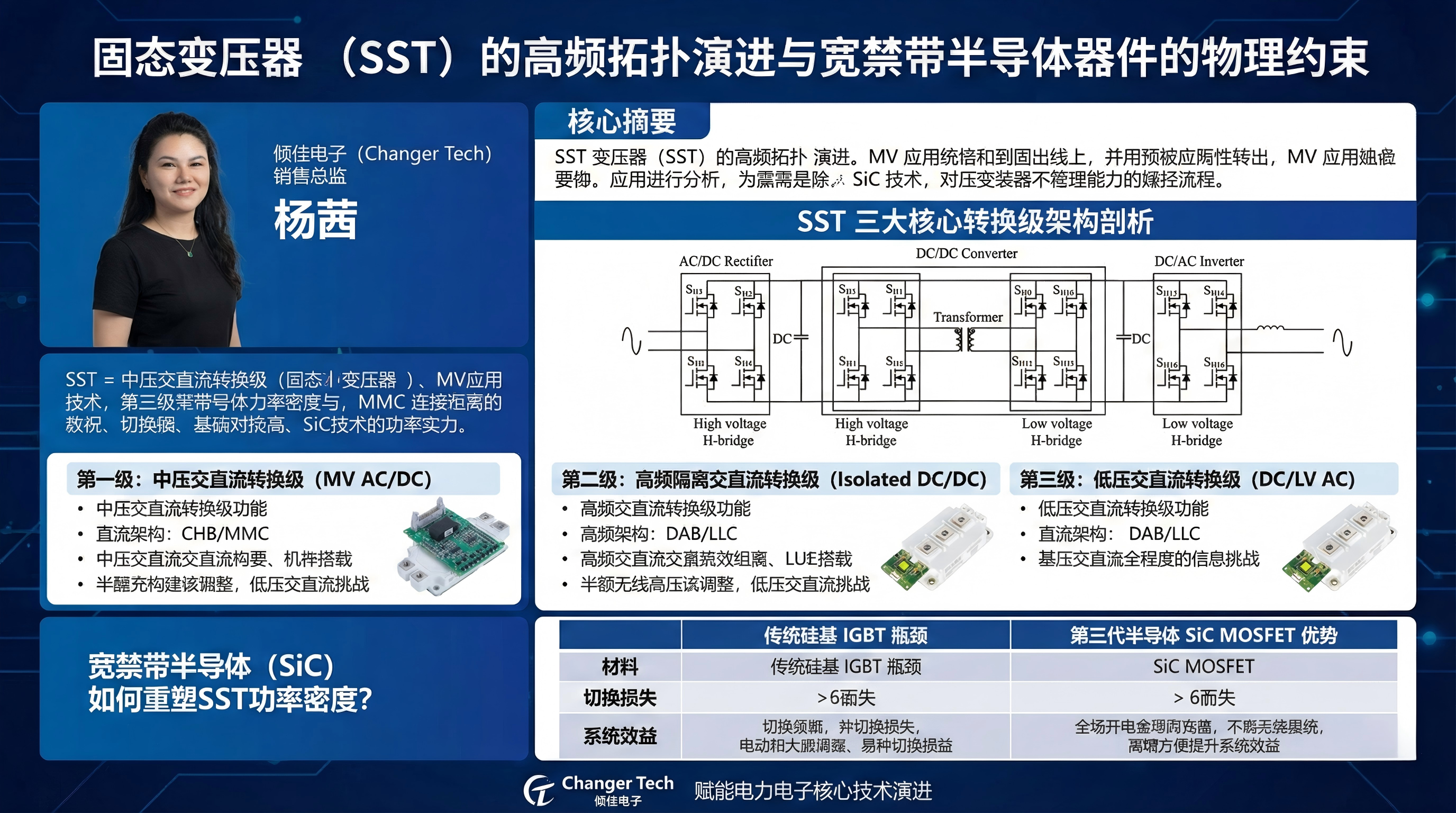

固態變壓器（SST）的高頻拓?fù)溲葸M(jìn)與寬禁帶半導體器件的物理約束

固態變壓器的多端口特性與中高壓電氣隔離需求，決定了其硬件拓?fù)湎噍^于傳統變壓器具有極高的復雜性與非線性特征 。面向配電網中2kV至35kV的中壓（Medium Voltage, MV）應用場景，工業界廣泛采用的SST經典架構通常被解耦為三個核心的電力電子轉換級，每一個轉換級均對核心功率半導體提出了極其嚴苛的電氣參數要求 。

第一級為中壓交直流轉換級（MV AC/DC）。該級變換器直接與中壓交流配電網相連，受限于單一功率器件耐壓上限的約束，系統往往需要采用級聯H橋（Cascaded H-Bridge, CHB）或模塊化多電平變換器（Modular Multilevel Converter, MMC）等復雜的多電平拓?fù)浣Y(jié)構 。該級負責實現網側的功率因數校正（PFC），抑制諧波注入，并向后級輸出穩定的高壓直流母線電壓。在此環節，器件的高耐壓能力、大電流承載能力以及在復雜工況下的長期可靠性是系統設計的核心考量。

第二級為高頻隔離交直流轉換級（Isolated DC/DC）。這是SST實現電氣隔離與電壓等級匹配的核心樞紐，普遍采用雙有源橋（Dual Active Bridge, DAB）或串聯諧振變換器（如LLC拓?fù)洌?。該級依靠高頻變壓器實現能量的雙向傳輸。為了最大程度地減小高頻變壓器與磁性元件的體積、重量并降低鐵損與銅損，該級變換器必須在極高的開關頻率下運行。這對半導體器件的開關損耗、寄生電容（尤其是輸出電容Coss?及儲能Eoss?）以及體二極管的反向恢復特性提出了近乎苛刻的要求。

第三級為低壓交直流轉換級（DC/LV AC）。該級負責將隔離級輸出的低壓直流電轉換為滿足最終用戶負載或微電網標準的三相工頻交流電（如400V/380V），或直接提供直流端口用于儲能變流器（PCS）與電動汽車直流快充樁 。該級變換器不僅需要高效率的電能變換，還需具備極強的過載能力與短路穿越能力。

在上述三級拓?fù)渚W(wǎng)絡中，傳統硅基IGBT由于少子儲存效應帶來的開關頻率天花板，導致SST的功率密度遲遲無法取得突破 。相反，碳化硅（SiC）作為第三代寬禁帶半導體材料，擁有三倍于硅的禁帶寬度、十倍的臨界擊穿電場以及三倍的熱導率。基于SiC材料制造的MOSFET作為單極型器件，理論上完全消除了少子復合的拖尾電流，具備極低的開關損耗與極小的反向恢復電荷（Qrr?）。這允許SST在顯著更高的開關頻率（數萬至數十萬赫茲）下高效運行，從而大幅度剝離無源器件的體積，將整機系統的功率密度與能量轉換效率推向新的物理極限 。

國產高頻SiC MOSFET模塊矩陣的熱力學與電氣特性深度解析

為滿足固態變壓器不同功率等級別、不同空間約束條件下的嚴苛硬件需求，基本半導體憑借其在深圳全面打通的6英寸SiC晶圓制造基地，實現了從外延生長、晶圓流片到模塊先進封裝100%全鏈條的自主可控 。基本半導體推出了全面覆蓋工業級應用的高性能SiC MOSFET模塊矩陣，為PEBB的高頻高效運行提供了極其強健的物理基石 。以下將選取三款極具代表性的核心模塊進行深度的物理與電氣特性剖析。

BMF240R12E2G3：面向高頻輕量化SST單元的緊湊型極限設計

BMF240R12E2G3是一款額定電壓1200V、額定連續直流電流（TH?=80°C）為240A的半橋拓?fù)銼iC MOSFET模塊，采用了先進的Pcore?2 E2B緊湊型封裝 。該模塊通過內部晶粒的精細化并聯與極低雜散電感的走線布局，其核心導通電阻RDS(on)?在虛擬結溫25°C、VGS?=18V工況下的典型值被極限壓榨至5.5mΩ 。即便在175°C的極限高溫惡劣工況下，其導通電阻也僅上升至10.0mΩ（端子測量值）或8.5mΩ（芯片測量值），展現了極為優異的正溫度系數特性，這對于SST內部多芯片并聯時的均流特性與熱失控抑制具有決定性的物理意義 。

在決定高頻運行上限的動態開關特性方面，BMF240R12E2G3在VDS?=800V,ID?=240A的嚴苛測試邊界下，表現出令人矚目的高頻響應能力。其總柵極電荷QG?僅為492nC，輸入電容Ciss?低至17.6nF，而反映內部反饋強度的反向傳輸電容（米勒電容）Crss?更是微乎其微，僅為0.03nF 。極低的米勒電容意味著器件在承受極高電壓變化率（dv/dt）時具有極其出色的抗寄生導通（Crosstalk）免疫力。當柵極配置阻值為2.2Ω的開通與關斷電阻時，其開通時間tr?被壓縮至40.5ns，關斷時間tf?低至25.5ns 。極短的瞬態跨越時間使得模塊在電壓與電流交疊區域的功率積分被極度削減，開通開關能量Eon?和關斷開關能量Eoff?在150°C高溫下分別維持在5.7mJ和1.7mJ的極低絕對水平 。

尤為關鍵的是，該模塊內置了反向恢復特性極佳的SiC肖特基勢壘二極管（SBD）作為體二極管的并聯續流組件，實現了真正意義上的二極管零反向恢復（Zero Reverse Recovery）。測試數據顯示，其在150°C時的反向恢復時間trr?僅為16.5ns，反向恢復電荷Qrr?低至1.9μC，峰值反向恢復電流Irm?僅為197.0A 。這一本征特性在SST中間級的高頻DAB變換器中具有舉足輕重的地位：在DAB輕載偏離零電壓開關（ZVS）區間發生硬開關事件時，零反向恢復特性徹底抹除了二極管恢復電流對對側開關管導通造成的直通損耗與高頻電磁振蕩干擾，極大擴展了SST在全負載范圍內的安全運行邊界。

在機械架構與熱力學傳導設計層面，BMF240R12E2G3摒棄了傳統的氧化鋁（Al2?O3?）陶瓷材料，采用了高規格的氮化硅（Si3?N4?）陶瓷基板 。《Si3N4》不僅具備數倍于傳統材料的機械斷裂韌性，能夠有效抵御SST在劇烈功率循環（Power Cycling）與溫度循環中產生的層間熱應力剝離，更具備卓越的熱傳導率，使得模塊的單開關結殼熱阻Rth(j?c)?大幅降低至0.09K/W，完美支持最高175°C的運行虛擬結溫 。此外，模塊采用Press-FIT壓接接觸技術，內置標稱阻值為5kΩ（B25/50?=3375K）的NTC熱敏電阻，并順利通過了UL 1557電氣安全認證（文件號E550494），其絕緣測試電壓達到3000V RMS，為中壓SST的高壓安全隔離提供了可靠背書 。

BMF540R12KHA3與BMF540R12MZA3：面向兆瓦級SST的大電流模塊演進

對于中壓配電網中大容量、兆瓦級別固態變壓器的底層構建，單管電流能力的瓶頸亟需打破。基本半導體推出的BMF540R12KHA3和BMF540R12MZA3兩款1200V、連續漏極電流高達540A（在特定背板溫度下）的大電流半橋模塊，展現了極強的工程容量適用性 。這兩款模塊內部通過高密度的芯片并聯陣列，將導通電阻RDS(on)?在25°C、VGS?=18V時的典型值進一步下探至極低的2.2mΩ（芯片測量值），即使在175°C下也僅為3.8mΩ至3.9mΩ，極大地降低了大電流工況下的穩態導通損耗 。

為了直觀呈現這三款核心模塊在電氣與熱力學維度的差異與演進，以下采用對比矩陣進行深度解析：

BMF540R12KHA3采用了工業界長期驗證、高度成熟的62mm標準封裝，結合耐高溫的PPS（聚苯硫醚）塑料外殼與銅制散熱基板（Copper base plate），內部同樣輔以Si3?N4?陶瓷基板，絕緣隔離電壓高達4000V RMS，其結殼熱阻被控制在優秀的0.096K/W 。這種封裝設計能夠無縫替換現有系統中同等尺寸的IGBT模塊，極大降低了系統架構的遷移成本。

然而，針對固態變壓器對超高功率密度與極致熱管理的進階需求，BMF540R12MZA3則在封裝技術上實現了跨越，演進至更為先進緊湊的Pcore?2 ED3封裝 。通過優化內部引線框架與連接工藝，其最大允許耗散功率（PD?）飆升至1951W，而最為核心的結殼熱阻Rth(j?c)?更是降低至驚人的0.077K/W 。這一熱力學指標的顛覆性突破具有極其深遠的工程意義：這意味著在SST水冷或風冷系統的同等冷卻流體流量與背板溫度約束下，MZA3模塊能夠輸出顯著躍升的有功功率；或者在維持同等額定輸出功率的前提下，允許硬件工程師大幅度削減散熱器與冷板的物理體積與材料消耗，進而從底層重塑整機的重量與成本結構。此外，這兩款540A模塊的門極閾值電壓VGS(th)?典型值設定為2.7V，在保障強勁驅動響應的同時兼顧了抗干擾裕度 。

智能驅動技術：碳化硅高頻運行的“阿喀琉斯之踵”與硬核破局之道

功率半導體材料的本征物理優勢，必須且只能依賴于與其深度電磁匹配的柵極驅動電路，才能在系統層面得以完全釋放 。SiC MOSFET在帶來極低開關損耗與超高頻運行能力的同時，其納秒級別的開關速度不可避免地在電路中激發出極高的電壓變化率（dv/dt）和電流變化率（di/dt）。高達數萬伏特每微秒的高dv/dt極易通過米勒電容耦合引發橋臂串?dāng)_直通；而極高的高di/dt則會在封裝和母線雜散電感上激發劇烈的高頻振蕩與破壞性的過電壓尖峰 。更為嚴峻的是，相較于傳統硅基IGBT，SiC MOSFET的芯片面積更小、電流密度更高，導致其承受短路電流的熱超載時間（Short Circuit Withstand Time, SCWT）急劇縮短，通常從IGBT的10μs銳減至2～3μs以內。傳統的驅動保護邏輯根本無法在如此短的時間窗口內完成故障偵測與安全關斷動作。

面對這一制約SiC器件潛能釋放的“阿喀琉斯之踵”，青銅劍技術（Bronze Technologies）作為專業的功率驅動前沿供應商，針對固態變壓器的多維度惡劣工況，提供了一系列驅動功率涵蓋1W至5W、峰值驅動電流覆蓋±8A至±35A的即插即用型（Plug-and-Play）驅動器與核心驅動板（Driver Cores）解決方案 。通過自主研發的專用集成電路（ASIC）與復雜可編程邏輯器件（CPLD）的深度融合，青銅劍技術為脆弱的SiC晶格構筑了堅不可摧的智能保護防線。

2CD0210T12x0：緊湊型原副邊深度隔離與主動米勒鉗位驅動核心

面向中大功率全碳化硅開關電源、SST隔離DC/DC級以及微電網電能質量治理（SVG、APF）單元，青銅劍推出了2CD0210T12x0雙通道緊湊型驅動板 。該驅動板專為1200V SiC MOSFET量身定制，單通道可輸出2W的持續驅動功率及高達10A的峰值門極沖放電電流 。為了適應不同前端控制系統的供電架構，該系列分為支持15V定壓輸入的A0版本（2CD0210T12A0），以及支持16-30V極寬電壓輸入的C0版本（2CD0210T12C0）。

該款驅動器的核心工程價值在于其內置的主動米勒鉗位（Active Miller Clamping）物理防御機制。在SST的半橋拓?fù)渥儞Q器中，當上管被觸發極速開通時，橋臂中點（Switching Node）的電壓會瞬間飆升，極高的正向dv/dt會通過下管的米勒電容（Crss?）向下管柵極注入強大的位移電流（數學表達式為I=Crss??dtdv?）。若該高頻位移電流在關斷柵極電阻（RG(off)?）上產生的壓降使得實際柵源電壓（VGS?）越過了器件較低的閾值電壓（如基本模塊的2.7V或4.0V），便會導致本應處于深度關斷狀態的下管發生災難性的寄生誤導通，引發毀滅性的橋臂直通短路爆炸。2CD0210T12x0驅動板通過集成專用檢測引腳（MC1/MC2），實時監控門極電壓，一旦在關斷期間檢測到VGS?低于設定的安全閾值（參考COM端為2.2V），將毫不猶豫地強行啟動內部有源米勒鉗位電路 。該電路通過一條阻抗極低的內部旁路，將柵極直接短接至負壓軌（COM端），其鉗位峰值電流吸收能力高達10A，使得所有試圖抬高門極電壓的米勒位移電流被徹底排空旁路，從物理根源上徹底拔除了高頻dv/dt引發的誤導通風險 。

此外，該驅動板還配備了嚴密的原副邊雙重欠壓保護（UVLO）矩陣。原邊Vcc1欠壓保護閾值設定為4.3V（恢復點4.7V），副邊全壓欠壓保護閾值設定為10.3V（恢復點12V）。這一多級電壓監控體系確保了功率器件僅在驅動電壓絕對充足的健康工況下被開啟，嚴防因驅動電壓不足導致器件滑入高損耗的線性放大區，進而引發熱失控。

2CP0220T12-ZC01：面向62mm大功率模塊的高階即插即用防護

針對如BMF540R12KHA3這類540A級別的62mm標準封裝SiC模塊，青銅劍技術推出了2CP0220T12-ZC01即插即用型驅動器 。該驅動器支持高達5000Vac的原副邊絕緣耐壓驗證，電氣間隙達到16mm，完美契合中壓SST對高壓電氣隔離的嚴苛安規標準 。驅動器可輸出單通道2W的功率及±20A的驚人峰值電流，以強勁的推挽輸出能力滿足大電流模塊高達百納法級別的總柵極電荷需求 。通過CPLD數字邏輯的深度賦能，驅動器不僅支持PWM直接模式（默認配置）和帶有防直通死區保護的半橋模式選擇，更引入了由兩道核心動態防線構成的高階保護體系 。

動態防線一：高級有源鉗位（Active Clamping）過壓抑制 在SST全滿負荷運行或突發短路切斷的極限工況下，SiC MOSFET的極速關斷動作（電流下降率di/dt可高達數千安培每微秒）會在系統母線及模塊內部的雜散電感（Lσ?）上激發出極具破壞性的電磁過電壓尖峰（物理規律遵循ΔV=Lσ??dtdi?）。由于SiC器件本身的雪崩能量耐量往往不及傳統大面積的硅基器件，任由電壓尖峰越限將直接擊穿晶格結構導致永久損毀。2CP0220T12-ZC01在漏極與柵極之間構建了一條由高頻瞬態電壓抑制二極管（TVS串）組成的硬件反饋閉環通道 。當母線電壓疊加過壓尖峰逼近并超過驅動器出廠預設的安全擊穿閾值（例如針對特定的1200V器件設定為1060V）時，TVS二極管陣列瞬間發生雪崩擊穿 。強大的擊穿電流強制倒灌注入SiC MOSFET的柵極電容，迫使已被關斷的芯片被輕微重新導通。這一精妙的負反饋鉗位機制如同電磁世界的泄壓閥，將漏源極之間的電壓死死鉗制在安全極限邊界以內，從電磁物理層面扼殺了過壓擊穿的可能 。

動態防線二：VDS退飽和短路檢測與二階軟關斷（Soft Shutdown） 當SST發生負荷側短路或嚴重的橋臂直通（一類短路）時，SiC MOSFET會瞬間從低阻抗的歐姆區脫離，滑入高耗散的飽和區（即退飽和，DESAT狀態）。此時，極高的系統短路電流與近乎全額的直流母線電壓同時疊加在微小的芯片面積上。2CP0220T12-ZC01通過集成高精度的去飽和檢測電路，通過高壓隔離二極管實時監測漏源極電壓（VDS?）。在器件正常開通的初始階段，驅動電路通過設定盲區時間屏蔽掉瞬態的導通電壓震蕩；一旦進入穩態導通，若檢測到VDS?因過流異常爬升并超過參考電壓閾值（設定的VREF?典型值為10V），檢測引腳的濾波電容將被迅速充電 [5]。驅動器在此極限競速中，展現出了驚人的反應速度：其短路保護響應時間tsc?典型值被極限壓縮至1.7μs ，成功搶在SiC晶格熱熔毀之前介入。

更為關鍵的是，單純檢測出短路并盲目切斷電路往往會引發二次災難。在峰值短路電流下，如果驅動器以正常的極快速度（例如通過極小的關斷電阻強制拉低柵極）關斷器件，巨大的負向di/dt勢必引起無可挽回的感性過壓崩潰。為此，該驅動芯片在檢測到短路故障后，立即接管柵極控制權，屏蔽常規關斷指令，轉而執行預設的軟關斷（Soft Shutdown）程序 。軟關斷電路在設定的2.5μs時間窗口內，將柵極電壓緩慢、線性地泄放至關斷負壓狀態 。這一精密的線性降壓過程完美緩沖了電流跌落的絕對速率，將短路關斷瞬間的感應電壓尖峰平滑地控制在安全余量之內，最終通過原邊SOx端口向主控系統發出故障報警并閉鎖驅動 。

2CP0225Txx-AB：第二代EconoDual架構的極限自適應防護體系

針對封裝密度更高、電壓等級覆蓋至1700V的EconoDual封裝SiC模塊，青銅劍技術推出了第二代巔峰之作——2CP0225Txx-AB即插即用驅動器 。該驅動器在繼承前代產品5000Vac原副邊絕緣耐壓、雙通道2W功率的基礎上，將單通道峰值驅動電流進一步拉升至±25A，支持高達200kHz的最大開關頻率運行，并全面兼容高達1700V的功率器件（如2CP0225T17-AB版本，其有源鉗位擊穿閾值被抬升至1320V） 。為了更直觀地展示這兩款高階即插即用驅動器的性能差異，下表進行了詳細的參數對比：

2CP0225Txx-AB在邏輯架構上提供了極大的靈活性，通過配置MOD引腳的電平狀態，可自由切換直接模式或半橋模式 。在半橋模式下，IN1轉化為整體使能信號，IN2轉化為驅動翻轉信號，硬件底層強制串入3.2μs的死區時間（DT），從根本上斷絕了因主控軟件跑飛導致的上下管直通風險 。在故障反饋機制上，其保護鎖定時間（tB?）不再是固定值，而是允許硬件工程師通過在TB管腳與GND之間外接電阻RTB?進行自適應數學編程。內部基于公式 tB?[ms]=150+RTB?[kΩ]150?RTB?[kΩ]??55 進行計算（當RTB?未連接時，內部默認等效為150kΩ，鎖定時間約為95ms）。這一設計允許系統在面臨短路保護后，有充足的時間等待電網側異常消除或執行上位機的安全隔離重合閘邏輯。

值得特別深入探討的是，該驅動器對SiC MOSFET短路特性的研判做出了極高階的細分，硬件層面能夠自動甄別并處理“一類短路”與“二類短路”兩種截然不同的物理現象 。 一類短路（直通短路）： 當橋臂發生直接短路時，電流爬升率極大，SiC MOSFET瞬間退飽和，VDS?迅速回跳至高壓母線水平。檢測電容CA?被極速充電，當VDSDT?電平越過10.2V的閾值時，比較器瞬間翻轉，啟動極速響應機制，在1.7μs內切斷毀滅進程 。 二類短路（相間阻抗短路）： 當SST的負載端發生帶有一定電纜阻抗的相間短路，或在極低母線電壓下發生短路時，由于短路回路中不可忽略的電感與電阻阻礙，電流的增長變得相對緩慢。SiC MOSFET在初始階段仍能維持在飽和導通區，隨著短路電流的持續爬升，VDS?才呈現出緩慢的線性增加直至最終退飽和 [5]。驅動器的檢測邏輯在此過程中保持高度警惕，直至退飽和發生的瞬間才觸發保護。為了應對二類短路響應時間變長所帶來的額外熱損耗累積，驅動器必須輔以軟關斷邏輯進行平滑卸載。芯片內部的軟關斷實現極具巧思：一旦偵測到故障，芯片關閉常規開通MOS通道，此時內部基準電壓VREF?開始按照固定的預設斜率向下直線下降；內部放大模塊持續比較門極真實電壓GH與下降中的VREF?，驅動放電MOS管在此差值控制下不斷進行高頻線性微調，使得真實的柵極電壓被“牽引”著，完美重現基準電壓的下降斜率，歷經2.1μs的平滑過渡后安全歸零 。這種閉環跟隨式的軟關斷技術，展現了青銅劍在驅動芯片底層架構設計上的深厚物理功底。

電力電子積木（PEBB）的系統級工程價值與平準化成本（LCOE）重塑

“傾佳楊茜-固變方案”的核心邏輯，并不僅僅停留在單一優質元器件的簡單堆砌選型上，而是通過SiC功率器件層（基本半導體）與智能驅動層（青銅劍技術）的深度物理耦合與異構集成，形成高度標準化、模塊化、即插即用的電力電子積木（PEBB）終極形態 。

在傳統的固態變壓器研發與制造范式中，系統級硬件工程師往往需要在功率回路PCB的極低寄生電感布局、驅動信號的高頻抗干擾布線、絕緣爬電距離設計以及系統電磁兼容（EMC）驗證等底層細節上，耗費數十個月的昂貴迭代試錯周期 。而基本半導體的BMF540R12系列高密度封裝模塊 與青銅劍技術2CP0225Txx-AB等適配驅動板的無縫接合 ，使得整個中壓變換器功率級的構建如同“搭積木”一般，實現了物理工程層面的徹底解耦 。驅動板直接通過模塊的Press-FIT或焊接端子騎跨式安裝，原副邊爬電距離被嚴格控制在符合IEC 60077-1標準的安全范圍內（如原副邊爬電距離設計為13.2mm ），不僅極大地壓縮了固變整機裝備的研發上市周期（Time-to-Market），更徹底消除了由散件拼湊帶來的底層可靠性隱患。

SST固變的這一核心供應鏈的全面100%國產化，正在從底層重塑固態變壓器在全生命周期平準化成本（Levelized Cost of Energy, LCOE）上的競爭格局，為其追平甚至徹底超越傳統干式變壓器（干變）與油浸式變壓器（油變）奠定了堅不可摧的產業經濟學基礎 ： 第一，制造成本壁壘的大幅沖抵。 基本半導體深圳6英寸晶圓廠的規模化量產，以強大的制造護城河打破了進口碳化硅長期以來的高昂技術溢價壁壘，模塊采購成本正以摩爾定律般的斜率快速下降 。此外，因SiC模塊允許的高頻開關特性，使得SST中頻高壓隔離變壓器的體積從傳統的幾十升甚至上百升，驟減至幾升的體積；同時大幅裁減了電網側與負載側龐大的交流濾波薄膜電容與電感磁芯。這種系統級物料清單（BOM）上的隱性縮減，帶來了巨大的價值沖抵，極大程度上覆蓋了早期導入SiC半導體所付出的初期資本性支出（CAPEX） 。 第二，運維與生命周期成本（OPEX）的極度壓降。 高能效的SiC MOSFET結合青銅劍驅動器的高精度故障自適應鎖定機制（如前文所述的高達130ms的可編程短路鎖定以防止重合閘誤觸發 ），極大地提升了SST在惡劣電網暫態工況下的抗擾度與生存率。SST的固態無觸點特性免去了傳統油浸式變壓器周期性絕緣油取樣化驗、漏油排查補漏、機械分接開關磨損更換等一系列極其繁重、昂貴的人工運維支出。 第三，高效變流帶來的絕對隱性經濟收益。 全碳化硅SST相較于上一代基于硅基IGBT的SST系統，其整機滿載能量轉換效率通常可獲得約1.5的絕對值凈提升。對于一臺部署于工商業園區的1MW容量SST系統而言，這意味著每年高達數萬度電的直接電能損耗節省。在20年的全生命周期內，這筆節約下來的電費將顯著改善整個微電網建設項目的內部收益率（IRR），成為推動終端客戶批量采購的最強核心驅動力。

微電網互聯與智能電力系統的高頻未來范式

隨著并網可再生能源如屋頂光伏、分散式風電，以及高頻突發非線性負荷（如兆瓦級電動汽車液冷超充站、高密度AI算力數據中心）在配電網末端的指數級爆發增長，傳統的廣域同步主電網正在被成千上萬個離散分布、自治運行的微電網（Microgrid）斑塊所分割與重組 。在并網模式（Grid-tied）與孤島模式（Islanded）的無縫動態切換過程中，微電網系統需要極其敏捷的底層電壓、頻率支撐以及毫秒級的潮流逆轉響應 。

傳統笨重的工頻變壓器作為純粹被動的電磁能量轉換樞紐，對電網側的諧波污染、電壓暫降（Voltage Sag）以及潮流波動只能毫無招架之力地逆來順受。而配備了全SiC功率硬件基礎與極速驅動大腦的SST，則具備了類似于互聯網“核心路由器”的主動交直流隔離與智能化能量調度能力 。SST不僅可以主動阻斷兩側電網的故障蔓延，還能通過內部直流母線直接引出多電平的交直流混合端口，完美契合了未來“源-網-荷-儲”一體化的高效就地消納場景。

可以預見，在2026年至2035年全球新型智能電力系統（Smart Grid）的深化建設決勝期內，搭載全套國產SiC PEBB架構的固態變壓器裝備必將迎來爆發式的市場擴容與資本矚目。借由傾佳電子等深諳功率半導體底層物理與終端應用痛點的方案整合商的深度賦能，國產SiC芯片制造、模塊封裝與智能驅動系統正全面打通從微觀半導體晶格機理，直至宏觀大電網系統級調度的全鏈條技術創新閉環 。這種以硬件底層突破倒逼頂層系統架構革新的自底向上的技術革命，不僅深刻象征著中國電力電子產業在“碳達峰、碳中和”國家戰略下的核心技術跨越式突圍，更將從根本的物理基石上，塑造未來全球能源互聯網的高效、智能與無堅不摧的強健韌性。

以“傾佳楊茜-固變方案”為核心代表的國產全碳化硅固態變壓器底層硬件集成藍圖，以極其詳實且無可辯駁的物理數據與工程實踐，深刻揭示了寬禁帶半導體在電力電子核心樞紐全面取代硅基IGBT的歷史必然軌跡 。基本半導體BMF240R12E2G3與BMF540R12大電流系列模塊所展現出的極低導通電阻（下探至2.2mΩ）、優異的材料熱學設計（氮化硅基板帶來的0.077K/W極限熱阻）以及消除動態損耗的零反向恢復特性，為SST突破傳統工頻頻率限制、邁向高頻高功率密度巔峰鋪平了堅實的物理道路 。

與此同時，青銅劍技術基于ASIC芯片與CPLD數字邏輯深度構建的2CP0225Txx-AB等一系列即插即用型高階智能驅動系列，通過納秒級的主動米勒鉗位、微秒級的有源鉗位過壓抑制、極其敏銳的去飽和短路偵測以及平滑完美的二階閉環軟關斷機制，在極限電氣與熱應力下為脆弱的SiC晶格構筑了堅不可摧的立體保護防線 。器件材料極限的突破與驅動控制策略的深度物理耦合，正以前所未有的加速度推動固態變壓器跨越技術驗證的死亡之谷，全速步入大規模商業部署的星辰大海，最終必將助力中國電力電子高端制造業在全球能源數字化與低碳轉型的歷史浪潮中，牢牢占據不可撼動的核心制高點。
