1. 緒論：功率電子領域的范式轉移

在當今全球能源結構轉型與電氣化浪潮的推動下，電力電子技術正經歷著一場深刻的變革。這一變革的核心動力源自于寬禁帶（Wide Bandgap, WBG）半導體材料——特別是碳化硅（SiC）的商業化成熟與廣泛應用。傳統的硅基（Si）功率器件（如IGBT和Si MOSFET）由于材料物理特性的限制，在開關速度、阻斷電壓和耐溫性能方面已逐漸逼近理論極限。相比之下，SiC器件以其高臨界擊穿場強（Si的10倍）、高電子飽和漂移速度（Si的2倍）和高熱導率（Si的3倍），為構建更高效率、更高功率密度和更輕量化的能量轉換系統提供了可能 。

然而，功率半導體僅僅是能量轉換系統中的“心臟”，要實現電能的高效變換與傳輸，離不開作為“血管”與“骨架”的磁性元件，其中高頻隔離變壓器（High-Frequency Transformer, HFT）扮演著至關重要的角色。HFT不僅負責電壓等級的變換與能量傳輸，更承擔著在高壓側與低壓側之間提供可靠電氣隔離（Galvanic Isolation）的關鍵安全職能。

隨著SiC MOSFET將開關頻率從傳統的千赫茲（kHz）級推向兆赫茲（MHz）級，HFT的設計面臨著前所未有的挑戰與機遇。一方面，高頻化使得變壓器體積理論上可以大幅縮小（根據電磁感應定律，磁芯截面積與頻率成反比）；另一方面，SiC器件極高的電壓變化率（dv/dt）和電流變化率（di/dt）引發了嚴重的寄生效應、電磁干擾（EMI）以及絕緣老化問題 。

傾佳電子剖析高頻隔離變壓器的結構設計、功能演變及發展趨勢，特別是深入探討其與SiC MOSFET應用之間的復雜耦合關系。通過對工業界前沿產品（如基本半導體Pcore?2 ED3系列模塊、青銅劍驅動方案）及學術界最新研究成果（PWM應力下的局部放電、納米晶材料應用）的綜合分析，揭示下一代磁性元件的技術路線圖。

2. 高頻隔離變壓器的基礎功能與物理機制

在深入探討設計細節之前，必須明確HFT在現代SiC基變換器（如固態變壓器SST、混合逆變器、充電樁）中的核心職能。

2.1 核心作用解析

電氣隔離與安全屏障： 在電動汽車充電樁或電網連接設備中，HFT是高壓電網側與用戶側（或電池側）之間的唯一物理屏障。它必須承受數千伏甚至上萬伏的工頻耐壓及雷電沖擊電壓。在SiC SST應用中，這一隔離要求延伸到了中壓（MV）領域（例如13.8 kV電網接口），要求變壓器絕緣系統具備極高的可靠性 。

能量傳輸與電壓匹配： HFT通過磁耦合實現能量從原邊到副邊的傳遞，同時通過匝比（Np?:Ns?）調整電壓等級，使SiC器件工作在最優電壓范圍內。例如，在LLC諧振變換器中，變壓器不僅傳輸有功功率，其勵磁電感（Lm?）和漏感（Lk?）還參與諧振過程，協助SiC MOSFET實現零電壓開通（ZVS），從而消除容性開通損耗 。

寄生參數的利用與抑制： 在傳統設計中，漏感通常被視為有害參數，會導致關斷電壓尖峰。然而，在SiC主導的軟開關拓撲（如DAB、CLLC）中，HFT的漏感被有意設計并利用作為儲能元件，以實現功率傳輸的相移控制。這種“磁集成”技術是提升功率密度的關鍵趨勢 。

2.2 頻率縮放定律與SiC的賦能效應

變壓器的視在功率容量（Ap?值）通常可近似表示為：

Ap?=Ae?Aw?=Kf?Ku?Bm?fJPt??

其中，Ae?為磁芯有效截面積，Aw?為窗口面積，f為工作頻率，Bm?為磁通密度幅值。

SiC MOSFET極低的開關損耗（Eon?,Eoff?）使得系統工作頻率可以從Si IGBT時代的10-20 kHz提升至100-500 kHz甚至更高 。根據上述公式，頻率f的提升直接允許Ae?Aw?減小，從而實現變壓器體積的劇烈收縮。然而，這一線性縮放受限于兩個物理瓶頸：

磁芯損耗密度：損耗隨頻率呈指數增長（Steinmetz方程 Pv?=kfαBβ），導致熱限制成為主導因素。

趨膚效應與鄰近效應：高頻下導體交流電阻（RAC?）急劇增加，限制了繞組的電流承載能力 。

3. 高頻變壓器的結構設計與演進

為了適應SiC帶來的高頻、高壓挑戰，HFT的物理結構經歷了從立體繞組到平面集成，再到嵌入式架構的演變。

3.1 磁芯幾何構型：從EE型到矩陣式

3.1.1 傳統殼式與芯式結構 在傳統的EE、EI或UU型磁芯結構中，繞組集中繞制。這種結構在高壓大功率應用中仍占主導，特別是在需要較大爬電距離和電氣間隙的中壓SST中。然而，對于SiC應用，這種集中式熱源難以通過風冷高效散熱，且漏感控制較為困難 。

3.1.2 矩陣變壓器（Matrix Transformer）

為了解決單體變壓器在在大電流下的散熱瓶頸，矩陣式結構應運而生。它將一個大變壓器分解為多個互連的小型變壓器單元（UI core或平板磁芯）。

優勢：這種分布式熱源設計極大地降低了剖面高度，增加了散熱表面積，非常適合服務器電源和電動汽車DC-DC轉換器。

SiC協同：在SiC LLC轉換器中，矩陣變壓器可以通過特殊的磁通抵消技術（Flux Cancellation）進一步降低磁芯損耗，并通過PCB繞組的靈活互連實現精準的漏感控制 。

3.1.3 I-SiC-HFT集成架構 文獻 提出了一種革命性的**I-SiC-HFT（Integrated SiC-Device High-Frequency Transformer）**架構。這種設計打破了器件與磁性元件分離的傳統，利用分布式鐵氧體磁芯構建出一個中心空腔，將SiC MOSFET模塊直接嵌入變壓器內部或緊貼內壁安裝。

結構特點：利用變壓器磁芯作為結構支撐，SiC器件與磁性元件共享散熱通道（如強制風冷或液冷板）。

優勢：極大地減小了換流回路的物理尺寸，從而降低了雜散電感，抑制了SiC快速開關引起的電壓過沖。這種高度集成的結構是未來兆瓦級充電站和風力發電變換器的重要發展方向。

3.2 繞組技術：應對高頻渦流損耗

3.2.1 利茲線（Litz Wire）的局限與優化

利茲線通過將多股絕緣細銅絲絞合，迫使電流在截面上均勻分布，有效抑制趨膚效應。然而，在SiC應用的高頻高壓環境下，利茲線面臨挑戰：

填充系數低：大量的絕緣漆層和絞合空隙降低了銅的有效截面積。

端接困難：成百上千股細線的焊接工藝復雜，且容易產生局部過熱。

散熱差：內部導體的熱量難以通過層層絕緣傳導至表面。 針對100kW級的高頻變壓器，設計趨勢是采用矩形利茲線或優化編織結構，以在損耗與填充率之間取得平衡 。

3.2.2 平面變壓器（Planar Transformer）與PCB繞組 平面變壓器利用多層PCB板的銅箔作為繞組，或使用沖壓銅片。這是目前與SiC MOSFET配合最為緊密的變壓器形式，常見于OBC和數據中心電源 。

參數一致性：PCB制造工藝保證了每一批次變壓器的漏感和電容參數高度一致，這對諧振變換器的量產至關重要。

低剖面：適應了現代電子設備扁平化的趨勢。

寄生電容挑戰：平面結構的大面積層間重疊導致寄生電容（Cps?）顯著增加。在SiC的高dv/dt激勵下，這成為共模噪聲的主要通道。解決策略包括錯層繞制（Interleaved Winding）、垂直分段繞制（Vertical Sectioning）以及增加屏蔽層 。

4. 磁芯材料科學：赫茲與特斯拉的博弈

磁芯材料的選擇直接決定了變壓器的功率密度、效率及溫升特性。在SiC應用場景下，材料需要在高頻損耗、飽和磁感應強度（Bsat?）和熱穩定性之間尋找新的平衡點。

4.1 錳鋅鐵氧體（Mn-Zn Ferrite）：高頻霸主

鐵氧體（如N87, N97, 3C94, 3C96等牌號）是目前100 kHz - 500 kHz頻段的主流選擇。

特性：高電阻率（低渦流損耗），低矯頑力。

局限：飽和磁感應強度低（Bsat?≈0.4?0.5 T），且居里溫度較低（通常 < 220°C）。

SiC適配性：對于SiC MOSFET推動的更高頻率（>500 kHz），需要開發新型高頻鐵氧體材料，以抑制急劇上升的磁芯損耗。此外，由于SiC允許系統在更高溫度下運行，鐵氧體的負溫度系數（高溫下Bsat?下降）成為設計痛點，需嚴格控制熱設計以防熱失控 。

4.2 納米晶合金（Nanocrystalline Alloys）：大功率新星

對于大功率（>100 kW）且頻率在中頻范圍（10 kHz - 100 kHz）的應用，納米晶材料正逐漸取代鐵氧體 。

特性：極高的飽和磁通密度（Bsat?≈1.2 T），高磁導率，優異的熱穩定性（居里溫度 > 500°C）。

優勢：利用高Bsat?，可以顯著減小磁芯截面積，從而減小變壓器體積。在20-100 kHz范圍內，其損耗特性可與鐵氧體媲美甚至更優。

挑戰：在極高頻率（>200 kHz）下，由于帶材厚度限制，其渦流損耗會超過高性能鐵氧體。此外，納米晶磁芯通常為環形或C型切口，加工成復雜形狀較為困難，且對應力敏感。

發展趨勢：更薄的帶材（< 18 μm）和橫向磁場退火工藝正在拓展其高頻應用范圍，使其成為SiC基固態變壓器（SST）的首選材料 。

4.3 非晶合金（Amorphous）：成本與性能的折衷

非晶合金（如鐵基非晶）成本較低，Bsat?較高（~1.56 T），但高頻損耗較大，且存在磁致伸縮引起的噪聲問題。在SiC高頻應用中，其地位逐漸被納米晶取代，但在對成本極其敏感且頻率較低的中低端應用中仍有一席之地 。

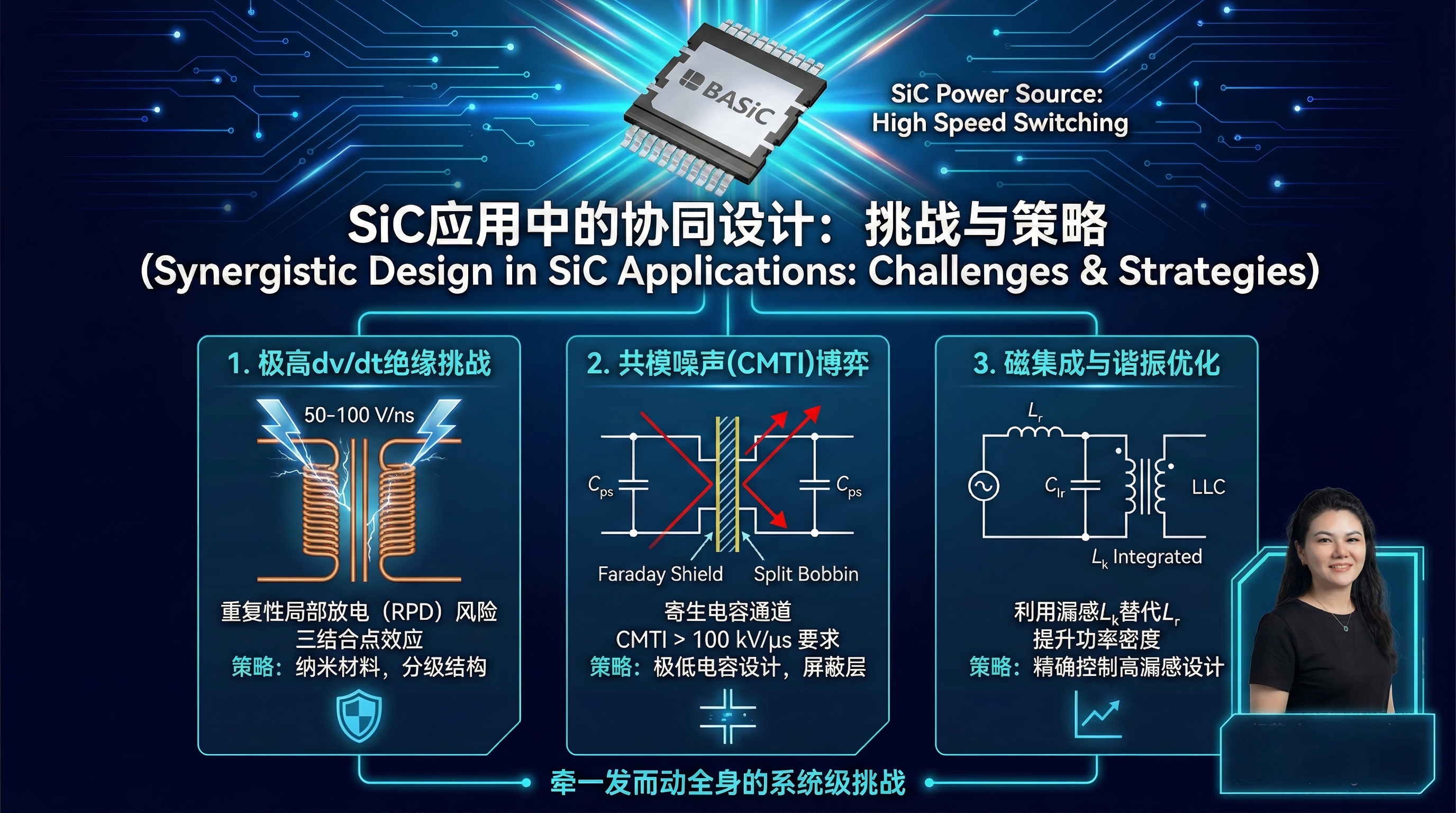

5. 碳化硅（SiC）應用中的協同設計挑戰與策略

SiC MOSFET不僅僅是替代Si IGBT那么簡單，其獨特的開關特性對HFT的設計提出了極其嚴苛的要求。這是一種“牽一發而動全身”的系統級協同設計問題。

5.1 極高 dv/dt 下的絕緣系統設計

SiC MOSFET的開關速度極快，電壓變化率（dv/dt）通常在50 V/ns到100 V/ns甚至更高 。這種高頻、高陡度的PWM方波電壓對變壓器絕緣系統造成了前所未有的壓力。

5.1.1 絕緣老化與局部放電（PD）

傳統工頻變壓器的絕緣設計主要考慮電壓幅值，但在SiC PWM波形下，**重復性局部放電（RPD）**成為主要的失效機理。

機制：高dv/dt會在繞組內部產生極不均勻的電壓分布，首匝線圈可能承受高達80%-90%的脈沖電壓幅值。這導致匝間電場強度激增。當電場強度超過絕緣材料（如清漆、空氣隙）的擊穿閾值時，PD就會發生。

三結合點（Triple Junction）效應：在導體、固體絕緣和流體（空氣/油）交界處，電場畸變最嚴重，是PD的起始點 。

壽命模型：研究表明，絕緣壽命（L）與頻率（f）和電壓（V）呈冪律關系：L∝f?k1V?k2。SiC不僅提高了f，其開關振鈴還增加了有效V，導致絕緣壽命呈指數級下降 。

5.1.2 應對策略

材料升級：采用耐電暈的聚酰亞胺（Kapton）薄膜、Nomex紙，或在絕緣漆中摻雜納米SiC顆粒以提高耐PD性能和導熱性 。

結構優化：增加屏蔽層以均勻電場分布；采用真空灌封（Potting）工藝消除氣隙；設計分級絕緣結構以應對首匝高壓應力 。

5.2 寄生電容與共模噪聲（CMTI）的博弈

在SiC驅動系統中，變壓器的原副邊寄生電容（Cps?）是共模噪聲的主要傳播通道。

現象：當SiC半橋的高側開關動作時，開關節點（Switching Node）的電壓相對于地以極高的dv/dt跳變（例如從0V跳變至800V）。這一跳變電壓通過隔離變壓器的Cps?產生位移電流 Icm?=Cps??(dv/dt)。

危害：該電流若流入低壓側控制電路，會導致邏輯錯誤、柵極驅動器誤觸發，甚至燒毀控制器。對于柵極驅動輔助電源變壓器，要求具備極高的共模瞬態抗擾度（CMTI） ，通常需 > 100 kV/μs 。

5.2.1 極低電容變壓器設計

為了滿足SiC驅動的高CMTI要求，輔助電源變壓器（如青銅劍方案中提到的TR-P15DS23-EE13 ）必須采用特殊繞組結構：

分槽骨架（Split Bobbin） ：將原邊和副邊繞組繞在骨架的不同槽區，物理上分離繞組，雖然增加了漏感，但能將Cps?降低至2 pF以下 。

分離繞組：避免原副邊層疊繞制，而是采用并排繞制。

5.2.2 屏蔽與噪聲消除

法拉第屏蔽（Faraday Shield） ：在原副邊繞組之間插入接地銅箔，截獲位移電流并導入地線。在平面變壓器中，這通過中間的PCB銅層實現 。

有源噪聲消除（ACC） ：利用電路產生反相的補償電流，抵消通過變壓器電容泄漏的共模電流，從而在不增加變壓器體積的情況下提升EMI性能 。

5.3 磁集成與諧振變換器的優化

SiC MOSFET使得LLC和CLLC等軟開關拓撲在高壓大功率應用中成為主流。這類拓撲需要一個串聯諧振電感（Lr?）。

集成趨勢：為了提高功率密度，設計者傾向于利用變壓器的漏感（Lk?）來替代獨立的諧振電感。

設計挑戰：這要求變壓器設計具有可控且較大的漏感。

實現方法：在平面變壓器中，通過調整原副邊繞組的重疊面積、增加磁分路器（Magnetic Shunt）或調整磁芯氣隙位置，可以精確控制漏感大小 。這種“高漏感設計”與傳統追求“低漏感”的變壓器設計理念截然不同，是SiC時代磁性元件設計的顯著特征。

6. 典型應用案例分析

6.1 固態變壓器（SST）中的中頻變壓器（MFT）

SST是智能電網的核心設備，其核心是DC-DC隔離級。根據文獻 ，采用10 kV SiC MOSFET的模塊化SST設計中：

工作頻率：提升至20 kHz - 50 kHz（甚至更高）。

絕緣要求：單個MFT需承受15 kV - 24 kV的隔離電壓。

材料：普遍采用納米晶磁芯以減小體積，繞組采用高壓絕緣線纜或特殊的干式絕緣結構。

BASiC半導體方案：基本半導體的Pcore?2 ED3系列模塊（1200V）雖主要面向低壓側或級聯拓撲，但其低損耗特性是實現SST高頻化、小型化的基礎 。

6.2 SiC MOSFET柵極驅動系統的隔離供電

在SiC驅動板設計中（如基本半導體和青銅劍的方案 ），隔離變壓器雖小（如EE13封裝），但技術含量極高。

參數特質：這種變壓器（如TR-P15DS23-EE13）不僅要提供隔離電源（+18V/-4V），更必須具備超低的耦合電容（Cio?），以防止高dv/dt產生的共模電流干擾驅動芯片信號。

米勒鉗位配合：驅動電路中集成的米勒鉗位功能（Miller Clamp）防止了由于dv/dt引起的寄生導通，而低電容變壓器則防止了共模噪聲破壞控制回路，二者共同構成了SiC可靠驅動的防線 。

7. 制造工藝與熱管理的發展趨勢

隨著功率密度的提升，熱管理成為限制變壓器性能的瓶頸。

7.1 先進封裝材料

SiC模塊已經開始使用氮化硅（Si3?N4?）AMB基板 ，因其具有極高的機械強度（抗彎強度700 MPa）和良好的導熱性，且耐熱循環能力遠超氧化鋁（Al2?O3?）和氮化鋁（AlN）。這一趨勢也影響著平面變壓器的基板選擇，高性能陶瓷基板或高導熱PCB材料（IMS）正被用于承載高頻繞組，以通過基板快速導出熱量。

7.2 灌封與浸漬

為了應對高dv/dt下的局放問題并輔助散熱，高導熱、高絕緣強度的環氧樹脂或硅膠灌封成為標配。對于高功率密度設計，甚至出現了集成液冷通道的變壓器結構。

7.3 平面化與自動化

平面變壓器將繞組制造從“繞線工藝”轉變為“PCB制造工藝”，極大地提高了生產的一致性和自動化水平。在未來，隨著多層PCB技術和厚銅工藝的進步，平面變壓器將能承載更大的電流，覆蓋更廣的功率范圍 。

8. 未來展望：2030及以后

高頻隔離變壓器的發展正處于一個從“被動適應”向“主動協同”轉變的拐點。

芯片級磁集成（Magnetic-on-Chip/Package） ：對于小功率電源，磁性元件正嘗試直接集成在芯片封裝內，或者通過3D封裝技術堆疊在SiC模塊上方，實現極致的功率密度 。

標準化與模塊化：目前的SiC變壓器多為定制設計。未來，針對特定的SiC拓撲（如CLLC），可能會出現標準化的“SiC-Ready”變壓器系列，其漏感、電容和絕緣參數均已預先針對SiC特性進行了優化。

AI輔助設計：由于涉及電磁、熱、絕緣等多物理場耦合，變壓器設計正引入人工智能算法進行多目標優化，以在損耗、體積和成本之間找到全局最優解 。

9. 結論

高頻隔離變壓器已不再是一個簡單的“銅+鐵”組件，而是制約SiC功率系統性能上限的關鍵技術瓶頸。它的結構正向平面化、集成化演變；設計重點從單純的損耗計算轉向了寄生參數控制和絕緣可靠性設計；材料選擇正向納米晶和高性能鐵氧體傾斜。

SiC MOSFET的應用推動了變壓器技術的飛躍，反之，先進變壓器技術的成熟也釋放了SiC的高頻潛力。兩者在電力電子系統中呈現出深度的**協同演進（Co-evolution）**關系。掌握高頻磁性元件設計的核心技術，將是未來高效能源轉換系統競爭中的制高點。

對于工程師而言，理解這種協同關系意味著在設計SiC系統時，不能僅關注半導體器件的選型，必須將磁性元件的寄生參數、絕緣耐受力和熱特性納入系統級仿真與優化的核心考量之中。
