一、前言

在 “雙碳” 目標政策下，分布式光伏憑借靈活布局、就近消納的優勢，成為光伏行業發展的核心賽道。國家發改能源〔2022〕206 號文件明確提出農村地區優先支持屋頂分布式光伏并網，國家能源局更是啟動整縣（市、區）屋頂分布式光伏開發試點工作，政策紅利持續釋放。各省市也紛紛加碼，云南省明確每年光伏開發規模 1500 萬千瓦以上，甘肅省提出 2025 年建成分布式光伏 350 萬千瓦，吉林省力爭 “十四五” 期末光伏裝機超 800 萬千瓦，分布式光伏迎來規模化爆發式增長。

然而，在行業高速發展的背后，運維難題卻成為制約分布式光伏電站效益至大化的關鍵短板。站點分散、環境復雜、設備兼容難、流程不規范等一系列問題，讓眾多電站投資方、運營方陷入運營困境，如何實現分布式光伏電站的智能化、集約化、標準化運維，成為行業亟待解決的核心問題。

安科瑞電氣深耕電力監測與智能運維領域，準確把握行業需求，推出AcrelCloud-1200 分布式光伏運維云平臺，一款專為 380V 并網分布式光伏打造的智能化運維解決方案。平臺以 “遠程監控、安全監視、統一管理、規范運維” 為核心，通過軟硬件一體化的設計，一站式破解分布式光伏運維四大核心痛點，讓電站管理更有效、安全更有保障、收益更可預期。

二、四大行業痛點，直擊分布式光伏運維困境

分布式光伏運維的難點，集中體現在監管、安全、管理、流程四大維度，每一個痛點都直接影響電站的運行效率，甚至造成不可逆的經濟損失，成為行業規模化發展的阻礙：

1、監管困難：地域分散致監管低效，發電收益折損

分布式光伏電站往往分布范圍廣、點位散，傳統人工巡檢不僅成本高、耗時久，還無法實現設備狀態的實時掌握，容易出現監管不力的情況。設備運行異常難以及時發現和處置，直接導致電站發電效率低下，日積月累造成顯著的收益流失。

2、火災隱患：戶外環境復雜，安全風險居高不下

光伏組件與線纜長期暴露在戶外，受陽光暴曬影響處于持續高溫狀態，加之長期使用后電纜易老化漏電，這些因素都易引發火災事故。而多數電站缺乏實時的安全監測手段，隱患無法提前排查，一旦發生火災，將給電站運營方造成嚴重的經濟損失。

3、系統繁多：多品牌設備不兼容，管理效率大打折扣

分布式光伏電站現場通常會搭配華為、陽光電源、固德威、錦浪等多個品牌的逆變器，不同品牌逆變器需登錄各自廠商的管理平臺查看數據。多系統切換操作繁瑣，數據無法互通整合，管理人員需花費大量時間在平臺切換上，設備管理效率很低。

4、運維失范：流程無標準，電站運行缺乏保障

光伏電站及組件的穩定運行，依賴定時、規范的運維操作。但目前行業內普遍存在運維流程無統一標準、設備檔案管理混亂的問題，加之部分運維人員操作不規范甚至消極怠工，電站的日常運行缺乏有效保障，設備故障頻發，進一步影響發電效率。

三、AcrelCloud-1200 分布式光伏運維云平臺解決方案

針對這些行業共性難題，AcrelCloud-1200 分布式光伏運維云平臺從底層架構出發，構建設備層 - 傳輸層 - 展示層三級組網結構，通過 ANet網關采集逆變器、氣象站、攝像頭等設備數據，經有線/無線方式上傳至云平臺，實現電站全數據、全狀態的集中管理，從根源上破解運維困境。

1、系統結構

在光伏變電站安裝逆變器、以及多功能電力計量?jī)x表，通過網關將采集的數據上傳至服務器，并將數據進行集中存儲管理。用戶可以通過PC訪問平臺，及時獲取分布式光伏電站的運行情況以及各逆變器運行狀況。平臺整體結構如圖所示。

2、系統功能

AcrelCloud-1200分布式光伏運維云平臺軟件采用B/S架構，任何具備權限的用戶都可以通過WEB瀏覽器根據權限范圍監視分布在區域內各建筑的光伏電站的運行狀態（如電站地理分布、電站信息、逆變器狀態、發電功率曲線、是否并網、當前發電量、總發電量等信息）。

2.1 光伏發電

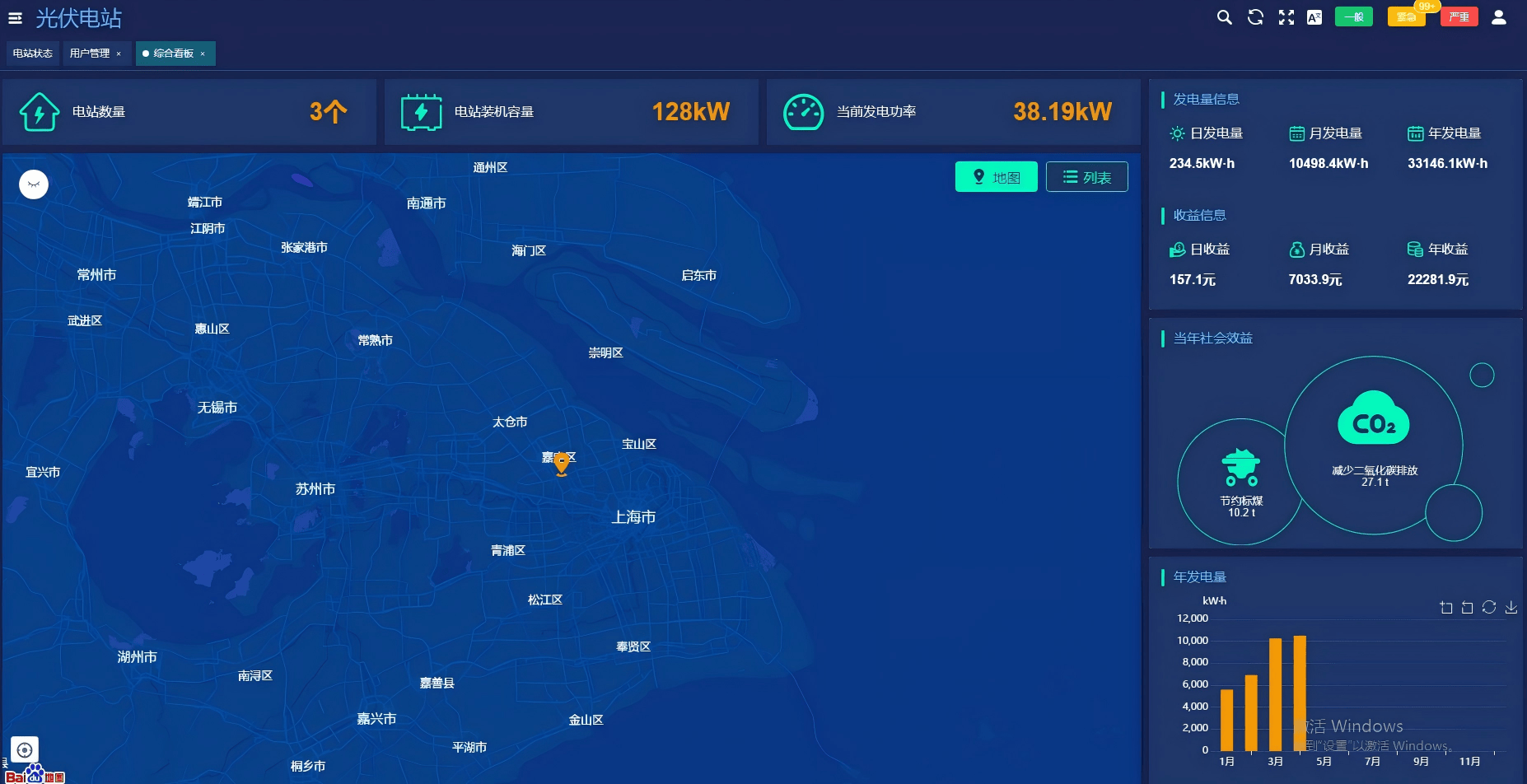

2.1.1 綜合看板

●顯示所有光伏電站的數量，裝機容量，實時發電功率。

●累計日、月、年發電量及發電收益。

●累計社會效益。

●柱狀圖展示月發電量

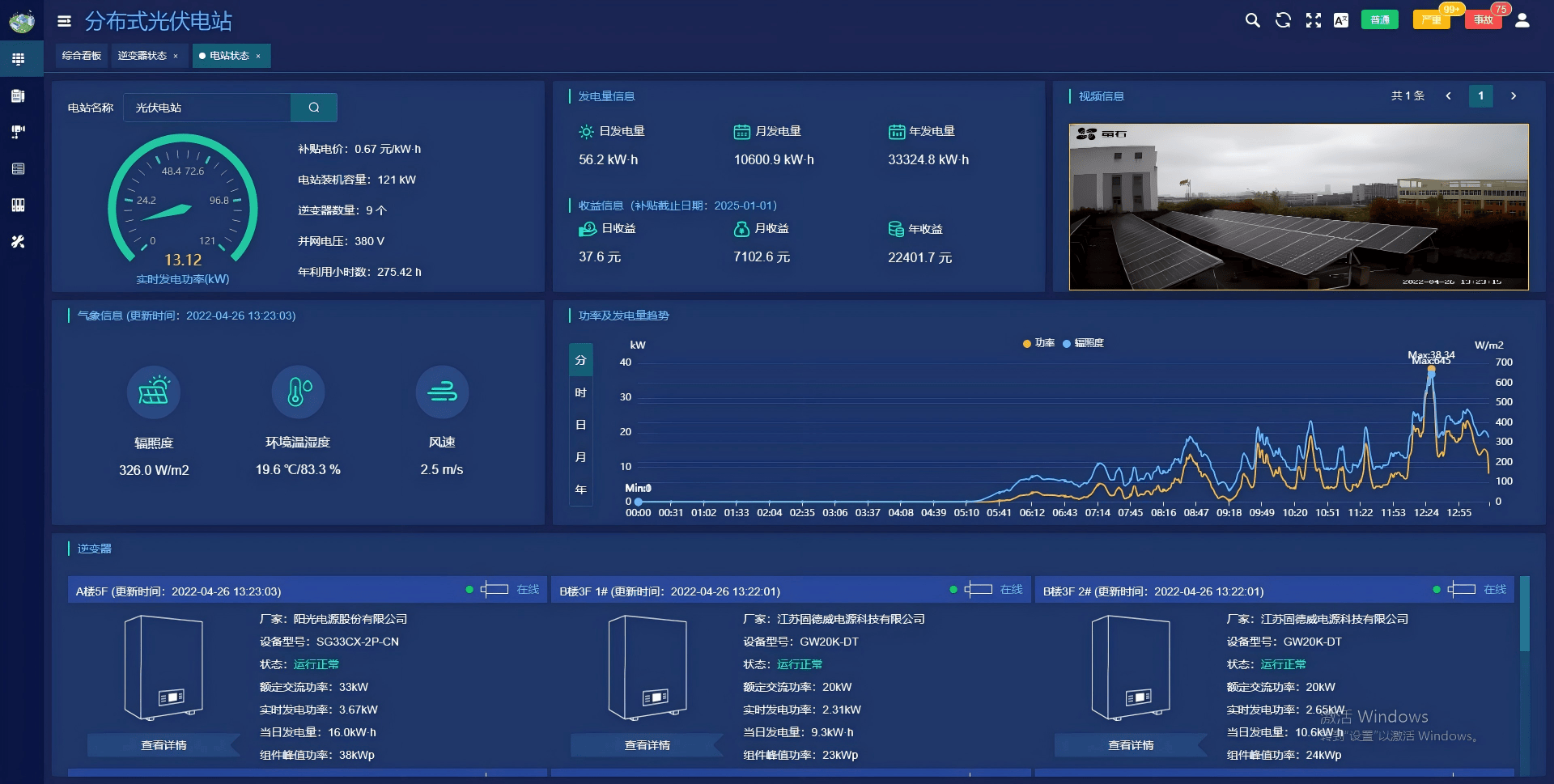

2.1.2 電站狀態

●電站狀態展示當前光伏電站發電功率，補貼電價，峰值功率等基本參數。

●統計當前光伏電站的日、月、年發電量及發電收益。

●攝像頭實時監測現場環境，并且接入輻照度、溫濕度、風速等環境參數。

●顯示當前光伏電站逆變器接入數量及基本參數。

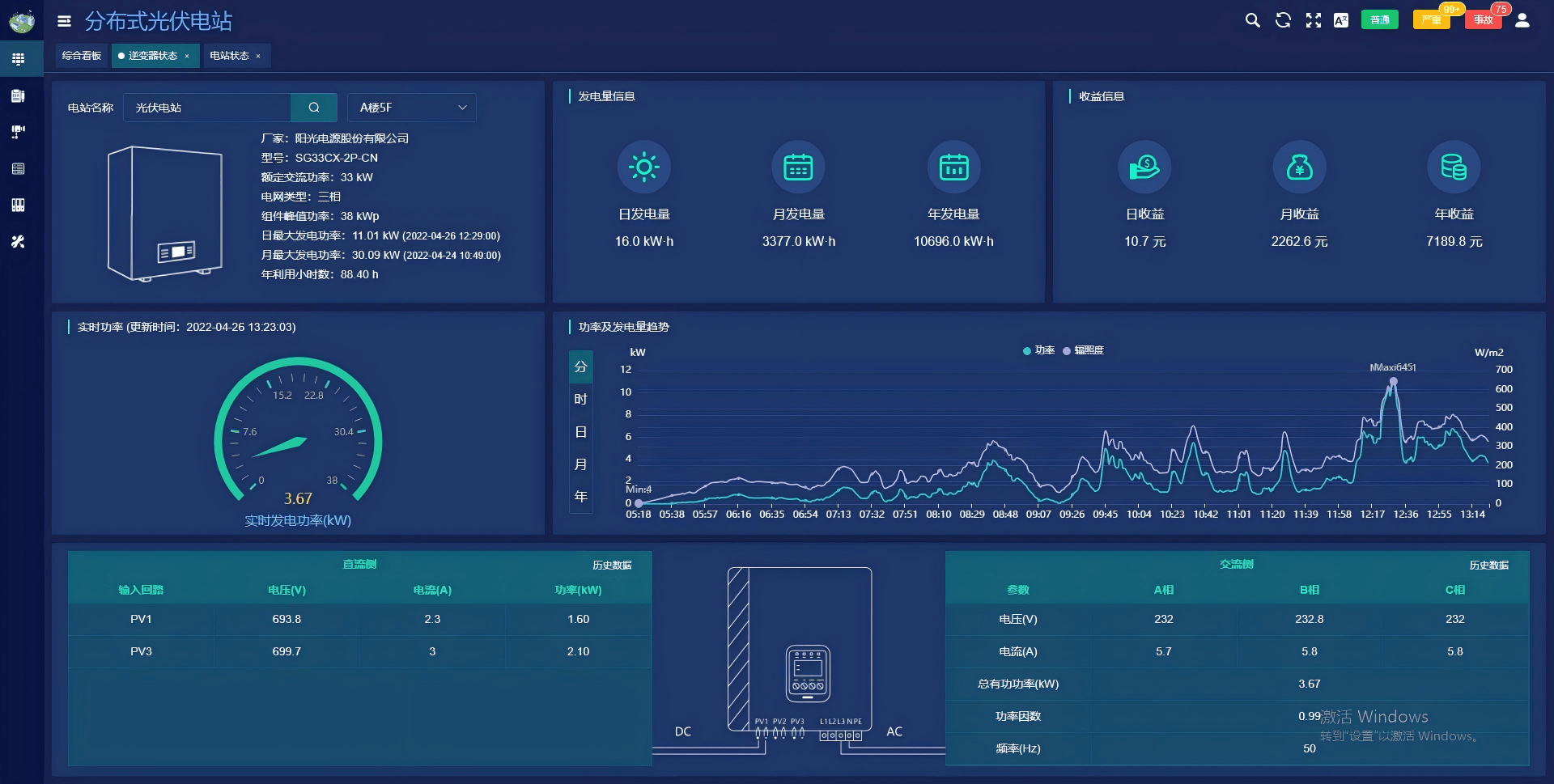

2.1.3 逆變器狀態

●逆變器基本參數顯示。

●日、月、年發電量及發電收益顯示。

●通過曲線圖顯示逆變器功率、環境輻照度曲線。

●直流側電壓電流查詢。

●交流電壓、電流、有功功率、頻率、功率因數查詢。

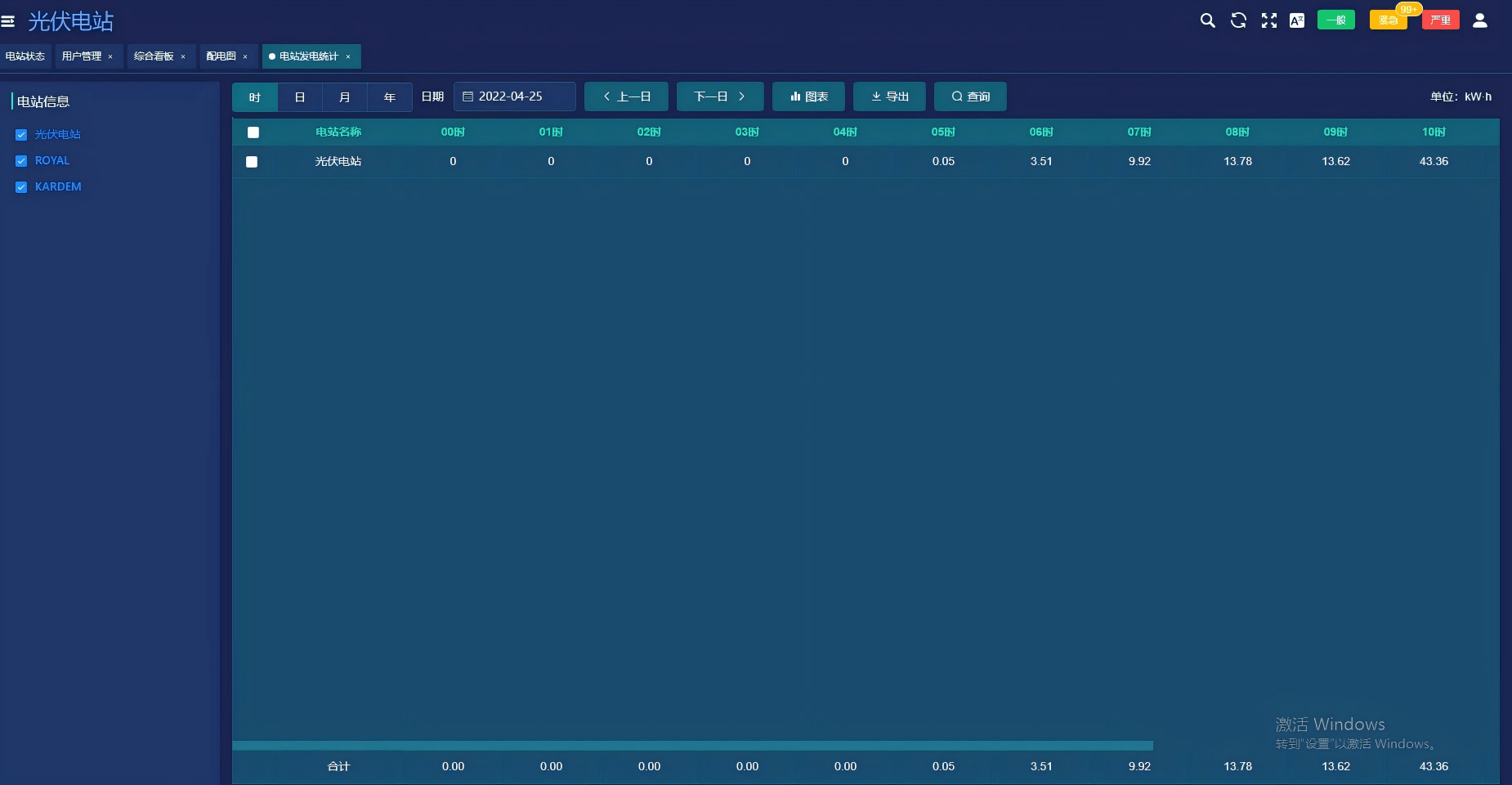

2.1.4 電站發電統計

●展示所選電站的時、日、月、年發電量統計報表。

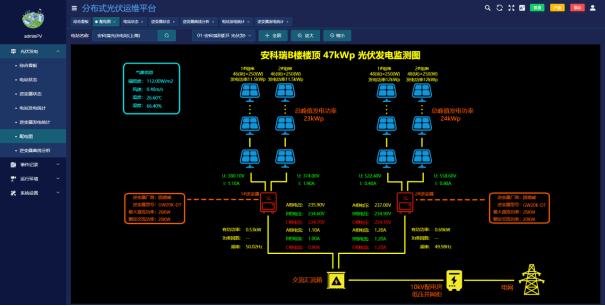

2.1.5 配電圖

●實時展示逆變器交、直流側的數據。

●展示當前逆變器接入組件數量。

●展示當前輻照度、溫濕度、風速等環境參數。

●展示逆變器型號及廠商。

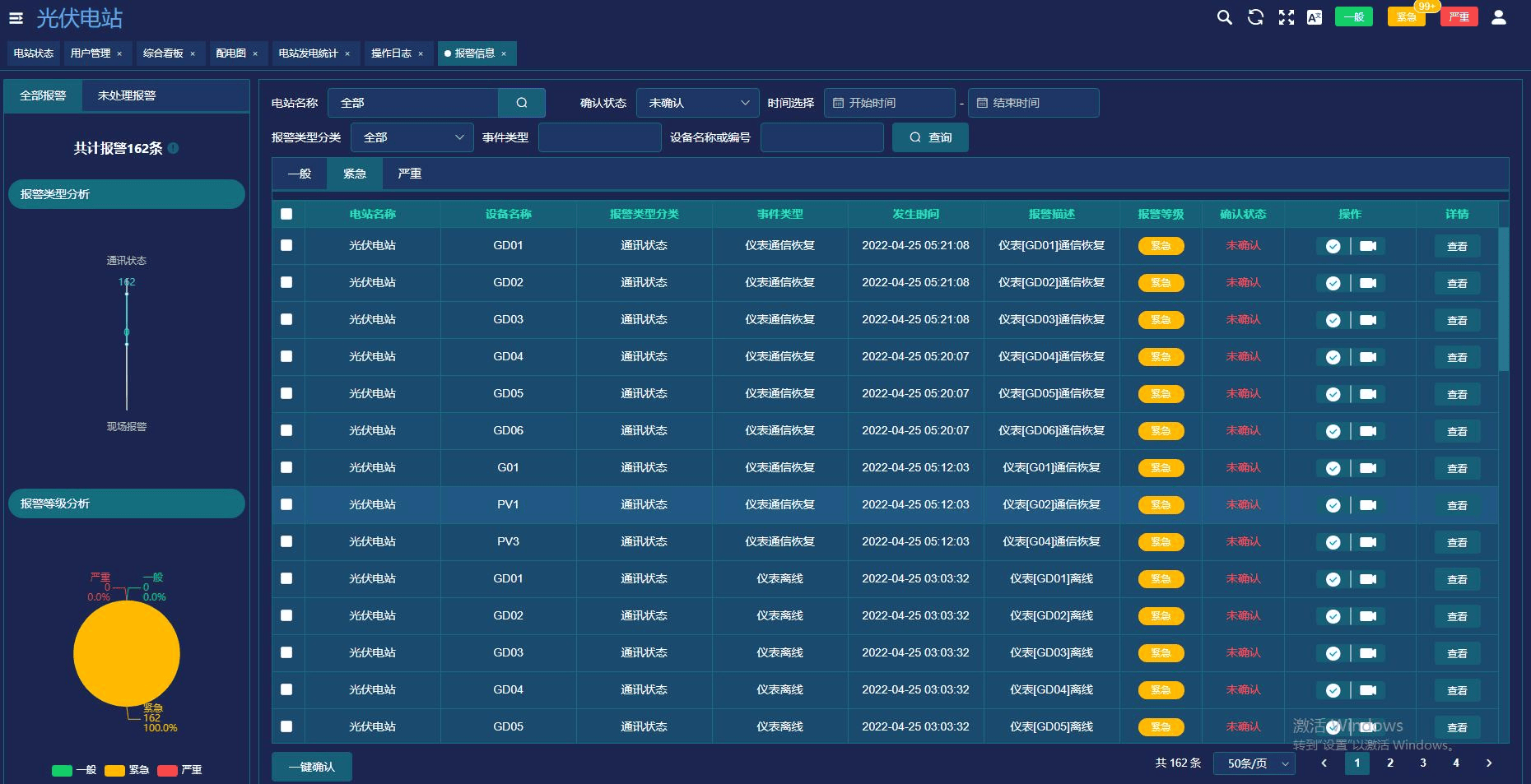

2.1.6 告警信息

●報警信息記錄

●報警分類分級

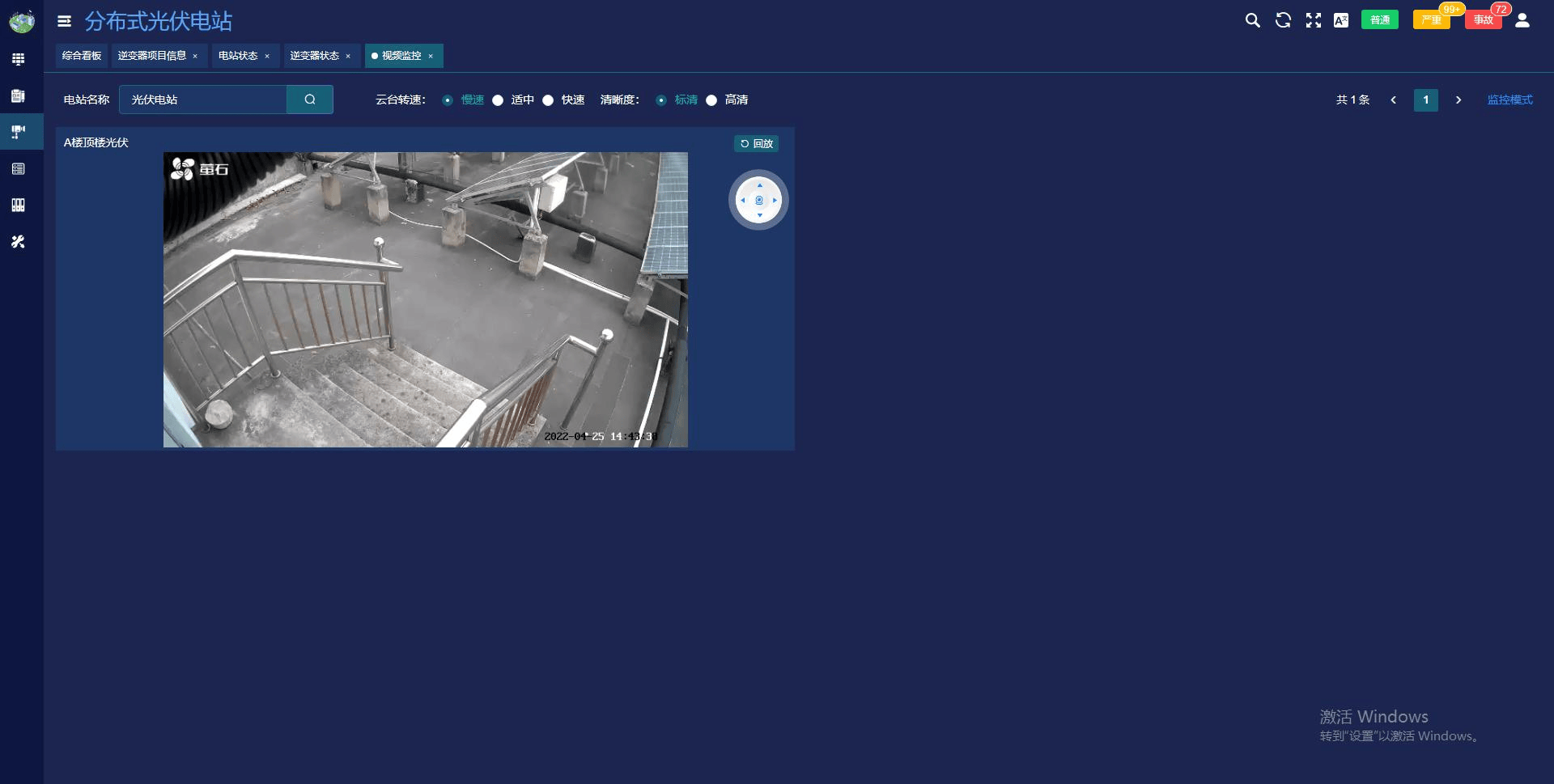

2.1.7 視頻監控

●視頻監控：通過安裝在現場的視頻攝像頭，可以實時監視光伏站運行情況。對于有硬件條件的攝像頭，還支持錄像回放以及云臺控制功能。
