在紅外熱成像應用逐漸下沉到工業檢測、設備狀態監測、智能家居等場景后，一個很現實的問題擺在工程師面前：有沒有一款性能可靠、成本可控、又方便集成的熱成像模塊?

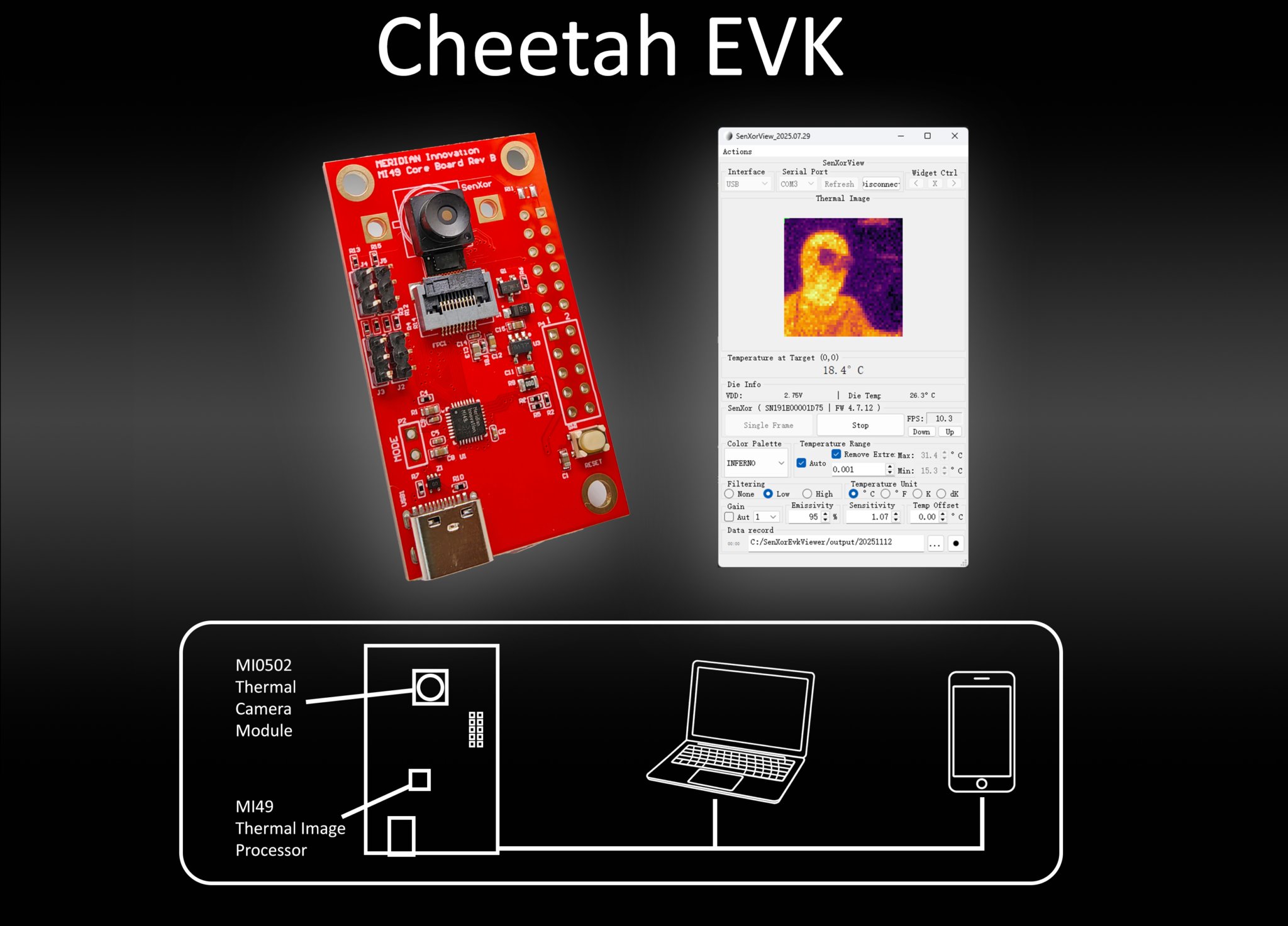

作為邁瑞迪(Meridian Innovation)的合作代理商，今天聊聊邁瑞迪最新推出的 Cheetah紅外熱成像相機模塊。這款模塊并不是追求“參數堆滿”，而是從工程應用出發，強調夠用、穩定、易落地。

一顆為規模化應用而生的紅外傳感器

Cheetah 模塊的核心，是邁瑞迪新一代 MI0502 長波紅外(LWIR)熱成像傳感器。

該傳感器基于邁瑞迪獨特的 CMOS 兼容專利工藝，并采用晶圓級真空封裝(WLP)，在保證性能一致性的同時，大幅優化了成本結構。

從規格上看，它并不追求超高分辨率，而是采用 50 × 50 像素陣列，像素間距為 35 μm × 35μm，非常適合溫度分布監測、趨勢判斷和區域異常識別等應用。

· 感測類型：長波紅外 LWIR

· 紅外波段：8 – 14 μm

· 最大幀率：30 FPS

· 溫度精度：±3.5°C

· 視場角：80° HFOV

這種配置在功耗、數據量和系統復雜度之間，取得了一個相當不錯的平衡。

覆蓋從環境到工業的寬溫測量能力

在溫度相關應用中，“能測”和“測得穩”同樣重要。

Cheetah 模塊在工作溫度和被測場景溫度方面，都給工程設計留下了充足余量：

· 模塊工作溫度：-20 ～ 85°C

· 最佳測溫場景：-20 ～ 250°C

· 最大場景溫度：-20 ～ 500°C

這意味著，無論是設備表面溫升監控、電氣柜熱異常檢測，還是部分工業高溫場景的趨勢監測，Cheetah 都能勝任。

易集成，是它真正的優勢

從系統設計角度看，Cheetah 模塊明顯是為嵌入式應用而生：

· 接口：SPI

· 供電：3.3 V

· 功耗：約 30 mW

低功耗特性使其非常適合對能耗敏感的應用場景，如邊緣設備、便攜式終端或長期在線監測系統。

在結構方面，SenXor? 封裝尺寸僅為 7.4 × 7.4 × 6.3mm，并集成光學組件，大幅降低了整機在光學對準和結構設計上的難度，縮短產品開發周期。

應用不“炫”，但很實在

從我們與客戶的溝通經驗來看，Cheetah 更適合以下方向：

· 工業設備與電氣部件溫度監測

· 智能家電與環境感知

· 預測性維護與狀態預警

· 成本敏感型紅外感測方案

它不是用來“看清細節”的高端成像模塊，而是一個可靠的熱感知單元，幫助系統“感知異常、提前判斷”。

作為邁瑞迪的合作代理商，浮思特科技不僅為大家?guī)碓瓘S直供的Cheetah相機模塊，保障產品品質與供貨穩定性，更依托自身多年的行業經驗，為客戶提供專業的技術支持、定制化的集成方案與貼心的售后服務。

邁瑞迪Cheetah相機模塊，正以小巧的身軀和強大的內心，重新定義熱成像的普及應用。如果您正在尋找一種可靠、經濟且高效的溫度可視化解決方案，期待與您共同探索如何將這項技術融入您的下一個創新產品中。

也歡迎和我們交流你的應用場景，一起把紅外熱感知真正“用起來”。
