鋁合金廣泛應用于航空航天、新能源汽車等領域，輕量化趨勢下其高效高質量連接成為關鍵難題。粘接技術優勢顯著，但鋁合金表面易形成致密氧化膜，需預處理提升粘接性能。傳統酸堿預處理存在污染、低效等問題，中性鹽溶液環保經濟，是理想替代方案。下文，光子灣科技將詳解以NaCl 和 NaNO?為介質，研究電化學毛化中溶液與電流參數對表面粗糙度及粘接性能的影響，為鋁合金高效粘接提供技術支撐。

#Photonixbay.

實驗方法與表征手段

實驗選用6082-T6鋁合金，表面經不同電流（1A、5A、10A）在10% NaCl或NaNO?溶液中處理60秒。粘接采用Loctite EA9497環氧膠粘劑，固化后進行單搭接拉伸測試。表面形貌通過掃描電子顯微鏡（SEM）觀察，化學成分通過X射線光電子能譜（XPS）分析，表面粗糙度采用光學輪廓儀進行定量測量，重點評估算術平均偏差（Sa）、最大峰高（Sp）等參數。拉伸試驗在Instron 3380力學試驗機上進行，結合離散元法（DEM）模擬裂紋擴展行為。

#Photonixbay.

電化學腐蝕行為分析

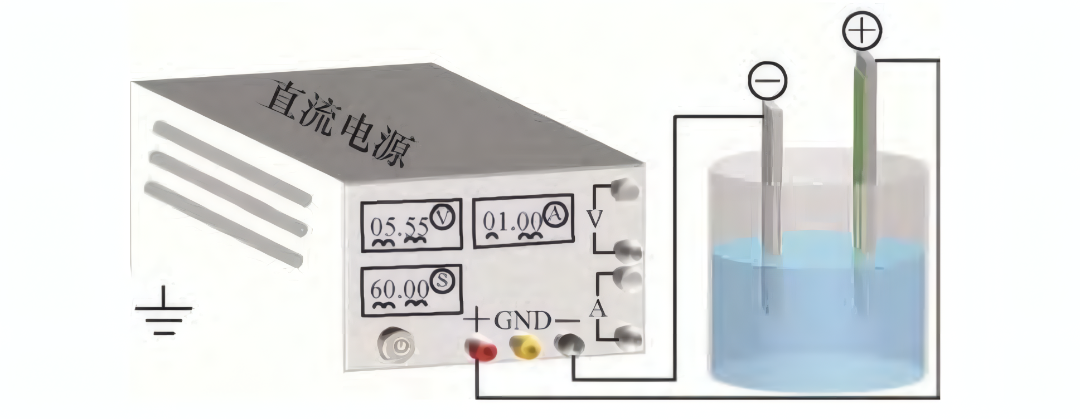

電化學毛化處理原理圖

電化學測試表明，鋁合金在NaCl溶液中腐蝕電位更低、阻抗更小，腐蝕速率顯著高于NaNO?溶液。氯離子（Cl?）能加速表面初始氧化膜的破壞，促進新氧化層的生成；而硝酸根離子（NO??）則易促使表面形成較厚但疏松的腐蝕產物層，不利于粘接。

#Photonixbay.

表面形貌與粗糙度演變

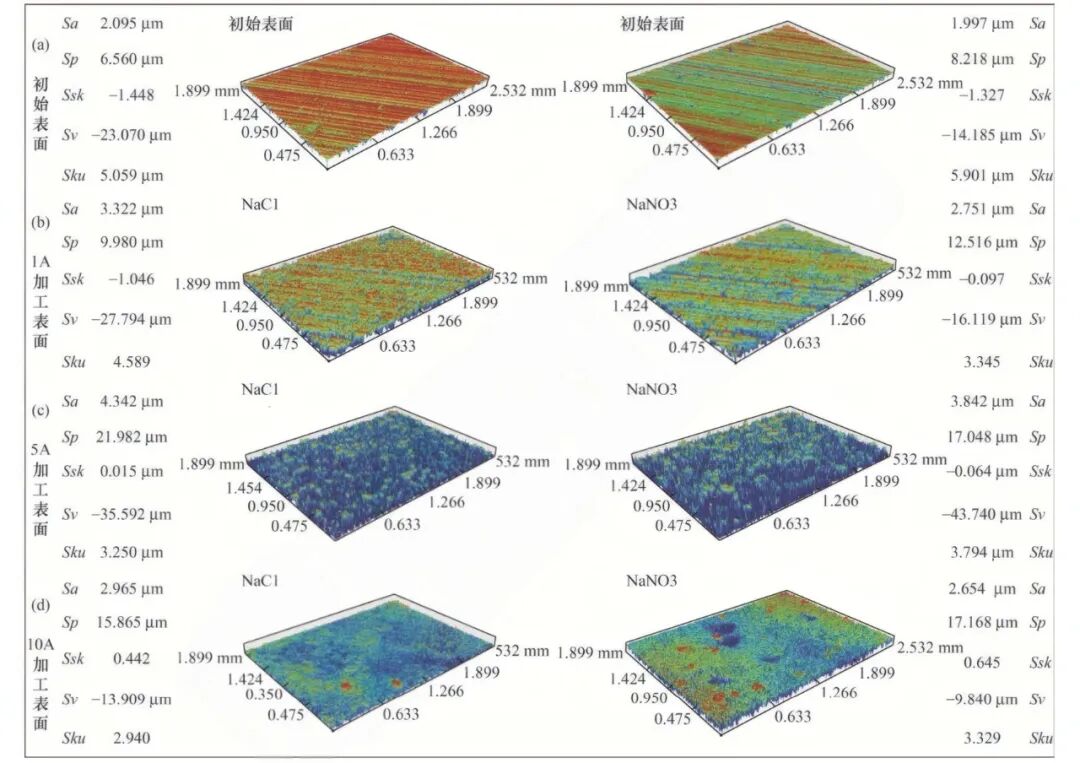

不同光學輪廓儀檢測參數的表面粗糙度

光學輪廓儀測量結果顯示，表面粗糙度（Sa）隨電流增大呈先升后降趨勢。在5A電流下，NaCl處理表面Sa達4.342 μm，粗糙度最高；NaNO?處理表面為3.842 μm。高電流（10A）下表面趨于平整，粗糙度下降。NaCl處理表面形成明顯峰谷結構，有利于膠粘劑滲透與機械互鎖；NaNO?處理表面則伴有黑色腐蝕層，結構疏松。

#Photonixbay.

粘接性能與失效機制

拉伸結果表明，NaCl處理接頭的剪切強度顯著提升，5A時達8.63 MPa，較未處理試樣提升107.4%。NaNO?處理接頭強度反而下降，歸因于腐蝕層與基體結合弱，易在界面處脫落。失效模式分析顯示，未處理及NaNO?處理接頭均為界面失效；NaCl處理（尤其5A）接頭則呈現混合失效，膠粘劑殘留于鋁合金表面，表明界面結合增強。

#Photonixbay.

離散元模擬與斷裂模型

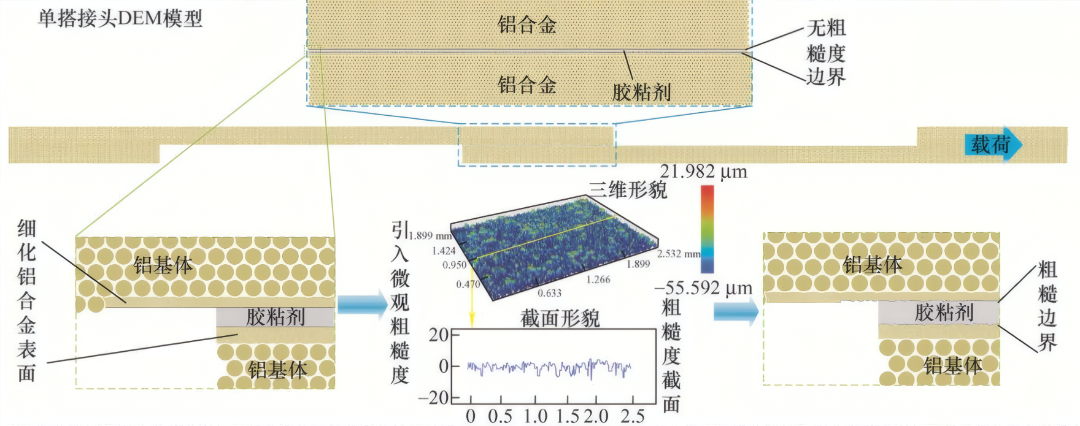

DEM模型及表面粗糙度構建

基于DEM的模擬再現了在5 A 電流、NaCl 溶液這一參數下接頭的拉伸裂紋擴展過程。結果表明，表面粗糙度促使應力在膠層內部分散傳遞，裂紋路徑曲折，延緩擴展，最終形成混合失效。模擬結果與實驗斷裂形貌一致，驗證了表面粗糙度通過機械互鎖效應提升粘接強度的機理。

#Photonixbay.

結論

NaNO?溶液處理易在鋁合金表面形成疏松腐蝕層，降低粘接強度；

NaCl溶液能有效去除氧化膜并形成致密粗糙新表面，顯著增強粘接性能；

5A電流為最佳處理參數，此時表面粗糙度最高，粘接強度提升一倍以上；

表面微觀起伏結構通過機械互鎖促使失效模式由界面失效轉向混合失效，提升接頭承載能力。

綜上，本研究明確了表面粗糙度在鋁合金電化學毛化處理中的重要作用，尤其是在NaCl溶液與5A電流協同作用下，鋁合金表面形成的微觀起伏結構顯著提升了機械互鎖效應，從而使顯著增強粘接性能。有效解決了傳統預處理技術的污染與低效問題，為鋁合金在航空航天、汽車制造等領域的高性能粘接提供了新途徑。

#Photonixbay.

光子灣3D共聚焦顯微鏡

光子灣3D共聚焦顯微鏡是一款用于對各種精密器件及材料表面，可應對多樣化測量場景，能夠快速高效完成亞微米級形貌和表面粗糙度的精準測量任務，提供值得信賴的高質量數據。

超寬視野范圍，高精細彩色圖像觀察

提供粗糙度、幾何輪廓、結構、頻率、功能等五大分析技術

采用針孔共聚焦光學系統，高穩定性結構設計

提供調整位置、糾正、濾波、提取四大模塊的數據處理功能

光子灣共聚焦顯微鏡以原位觀察與三維成像能力，為精密測量提供表征技術支撐，助力從表面粗糙度與性能分析的精準把控，成為推動多領域技術升級的重要光學測量工具。
