ASCB系列智能微型斷路器（以下簡稱智能微型斷路器）應用于戶內建筑物及類似場所的工業、商業、民用建筑及基礎設施等領域低壓終端配電網絡。智能微型斷路器配合智能網關使用，對用電線路的關鍵電氣參數，如電壓、電流、功率、溫度、漏電、能耗等進行實時監測，具有遠程操控、異常預警、事故跳閘告警、電能計量統計、故障定位等功能。本系列產品可選單極、2極、3極、4極。

外觀上：與普通開關的大小一致；殼架等級80A，最大電流支持80A

一、接線方法

1、智能微斷的強電安裝

低壓接線柜進線端與智能微斷之間的接線示意圖。

2、智能網關強電的安裝

首先，網關的安裝位置必須在同一排智能微斷的最左側。打開需要安裝設備的配電箱門；確定可容納安裝網關的位置；截取適當長度的35mm導軌，固定于箱內；如箱內空間不足，則需提供外置擴展箱。

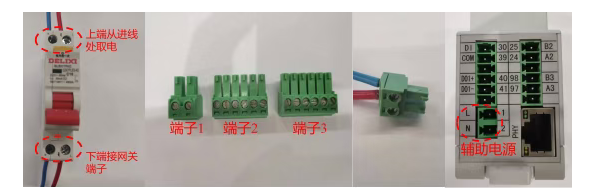

就地取AC220V作為網關電源，從斷路器上端進線處取一根火線和一根零線，接到一個1P的保護斷路器上端，再從1P斷路器下端接到端子上，最后將端子插到網關輔助電源上。

網關的端子共有三個，較小的端子1用于給網關供電，另外兩個用于通訊。

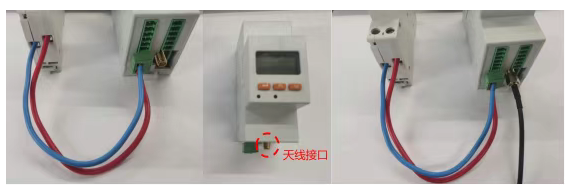

天線接到網關后，將天線放在配電箱外信號較強的位置，為方便接收信號。

3、網關與智能微斷接線

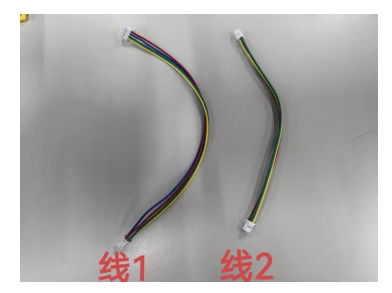

配套的排線有兩種規格，線1稍長，為網關和智能微斷之間的連接線,且兩邊的端子不一樣；線2稍短，兩端長度為15厘米，為智能微斷之間的連接線，兩邊的端子相同。

連線前先將網關和斷路器排列好，將網關放在所有斷路器的最左邊?。。?/p>

將線1帶有四路水平排列的一端插入到網關上端的接口內，注意接口處卡槽有正反，反向無法插入接口，切勿暴力插入。

網關與智能微斷排線接線需注意智能微斷的兩個端口為上進下出，需要接在智能微斷的“12V IN”端口處。注意接口處卡槽有正反，反向無法插入接口，切勿暴力插入。

連接兩臺微斷時，需要將線2的一端接入到上一臺智能微斷的“12V OUT”端口處，線2的另一端接入到下一臺智能微斷的“12V IN”端口處。

如果還要接后續斷路器則按照上述步驟接好線，直到接最后一臺。整體接線如下圖所示。

注意?。?！一臺網關最多可以接32臺斷路器！?。?/p>

二、本地設置

1、網關按鍵功能

網關上共有三個按鍵，從左向右依次分別為確認返回、上一項、下一項，其中確認返回鍵短按為確認，長按為返回；上一項、下一項按鍵短按可切換進入的選項或調整數值。

2、自動編址（僅支持智能微斷）

接線完成后，同時按上鍵和下鍵，網關開始一鍵自動編址，最靠近網關的智能微斷地址為1，后面的智能微斷地址依次排序。

自動編址完成后，網關會進行重啟，開機后重新進入到菜單界面。切換到2.設備列表，進入后可以查看被編址的智能微斷數量及型號，檢查設備數量是否與接入數量一致，如不一致需排查接線或重新編址。

4、協議設置

在網關連接到平臺之前需要設置網關的協議（連接EIOT無需設置），進入5.本機設置，進入4.其他設置，切換到協議。如果連接安科瑞平臺則該項設置為Acrel。

如果需要連接到其他平臺，則需要將協議切換為Cust。

接著返回到菜單，進入2.無線設置，將IP和端口號值設置為需要連接到的服務器對應值即可。安科瑞平臺的平臺IP設置為101.037.151.118，端口號為20071。

進入到下一頁，GIP是與網關通過網線連接的電腦的IP，Msk為子網掩碼。

EIP是網關自身IP，DHCP設置為是時，網關會自動獲取本地IP，設置為否時，網關地址則為本地網關IP設置值。

進入下一頁，設置IP(R)為網關的注冊IP，安科瑞平臺的注冊IP設置為101.037.151.118，端口號為20001。連接其他平臺則此兩項不需要設置。

5、網關連接平臺

插入物聯網卡或手機流量卡，將卡槽帶有孔的一端朝下，將卡插入到網關中。

進入菜單，切換到3.網絡信息選項，進入查看網關上state與Rssi值，State值為87，則網關已連接到平臺，Rssi值為信號強度，網絡信息顯示如圖所示。

6.APP版儀表上傳流程

1、平臺APP及網頁

掃描二維碼下載能源物聯網APP，或者登錄網頁版平臺；網址：https://iot.acrel.cn.

2、上傳平臺流程

進入能源物聯APP，輸入網址，點擊進入

點擊注冊

填入信息，點擊注冊

注冊成功后進入登錄界面，輸入用戶名密碼，點擊登錄

點擊我的

點擊項目管理

點擊右上角加號，新增項目，填入項目信息，點擊確定

點擊添加，點擊掃描二維碼，掃描網關設備的二維碼，選擇項目，再點擊查詢后這個網關下的設備會自動全顯示出來了，點擊進行綁定。

返回首頁，點擊實時監控進入設備列表
