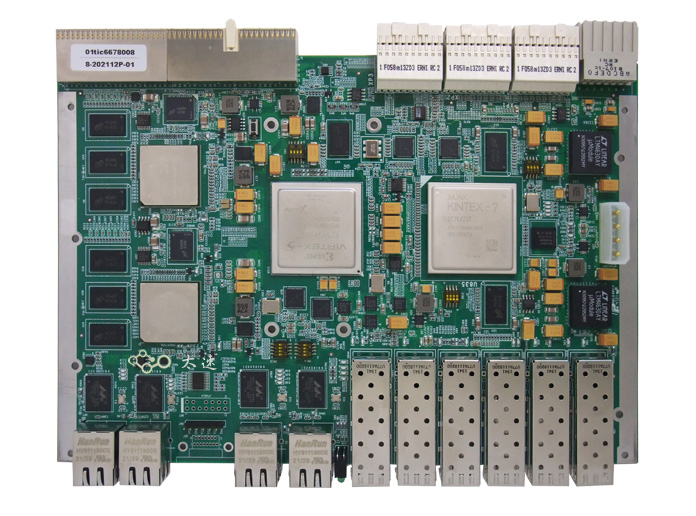

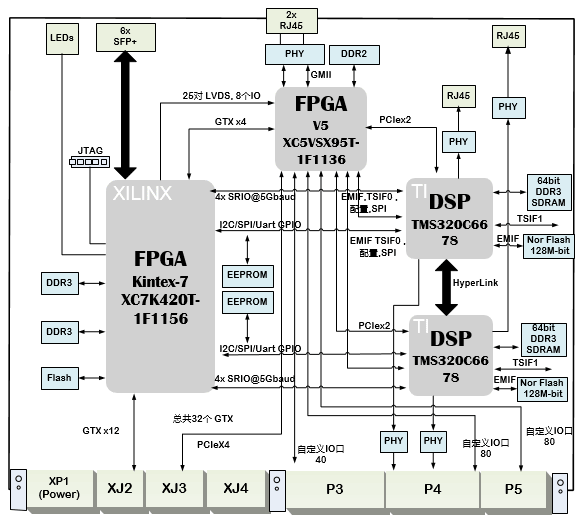

1、板卡概述 板卡由我公司自主研發,基于6UCPCI架構,處理板包含雙片TI DSP TMS320C6678芯片;一片Xilinx公司FPGA XC7K420T-1FFG1156 芯片;六個千兆網口(FPGA兩個,DSP四個);DSP與FPGA之間 RapidIOX4互聯, DSP 之間 Hyperlink X4 互聯;FPGA 提供12個GTX連于背板(GTX支持6.25Gbps的傳輸頻率);每顆DSP外接1GB的DDR3,64bit位寬,32MB Nor Flash;FPGA 外接2組DDR3,各512MB,64bit位寬,32MB Nor Flash;通過PCIe橋連接DSP的PCIe和FPGA的PCIe口,PCIe對外X4模式;FPGA連接不少于160根普通IO到CPCIe的P4,P5連接器。 ![]() ![]() 2、處理板技術指標 板卡要求采用雙片TI DSP TMS320C6678芯片,8核,主頻1G。 板卡采用Xilinx公司FPGA XC7K420T-1FFG1156 芯片。 前面板 兩個DSP各出一個千兆網口,另外2個網絡連于背板。 前面板FPGA出兩個千兆網口,6個SFF模塊光纖,支持5Gbps 前面板出4個指示燈,1個復位按鈕。 DSP與FPGA之間 RapidIOX4互聯,DSP的Uart,SPI,I2C連接于FPGA。 DSP 之間 Hyperlink X4 互聯。 FPGA 提供12個GTX連于背板,支持4個X2,1個X4的工作模式配置。GTX ![]() 高工作頻率為6.25Gbps。 每顆DSP外接1GB的DDR3,64bit位寬;32MB Nor Flash. FPGA 外接2組DDR3,各512MB,64bit位寬,32MB Nor Flash,在原理圖設計階段,如FPGA的I/O引腳資源不夠,則可將DDR3位寬調整為32BIT寬。 DSP 支持遠程網絡加載,PCIe加載;FPGA支持Master SelectMAP和Master BPI加載,同時支持DSP0或者DSP1的SPI口對FPGA進行動態加載和對配置芯片程序更新。 FPGA連接不少于160根普通IO到CPCIe的P4,P5連接器。 FPGA能讀取背板槽位信息,ID[3:0]。 FPGA 外接E2PROM。 板卡芯片要求工業級。 供電 采用 +5V +12V 雙電源。 板卡結構標準CPCIe 6U大小。 整板冷卻,支持加固。 3、軟件系統 3.1 DSP底層軟件包括 (1)DSP的DDR3測試程序; (2)DSP的Nor Flash 擦寫程序; (3)DSP的網絡接口測試,SGMII互傳程序; (4)DSP的HyperLink互連傳輸程序; (5) DSP的SPI接口程序; (6)DSP的I2C E2PROM操作程序; (7)DSP的RapidIO接口驅動程序; (8)DSP的Boot Load引導程序; (9)DSP的多核加載測試程序; (10)DSP的網絡加載程序; (10)DSP的GPIO中斷服務測試程序; (11) DSP對 FPGA的動態加載和配置程序更新程序; 3.2 FPGA底層軟件包括 (1)FPGA的DDR3驅動接口程序; (2)FPGA的網絡接口驅動程序; (3)FPGA的 Nor Flash接口驅動程序; (4)FPGA與DSP的RapidIO驅動程序; (5)與背板互連DSP板卡的GTX傳輸程序; (6) FPGA的光纖接口驅動程序; (7) 配置FPGA的控制程序; (8) 從FPGA的電源管理,復位管理,配置管理程序; 4、物理特性: 尺寸:6U CPCIe板卡,大小為160X233.35mm。 工作溫度:0℃~ +55℃ ,支持工業級 -40℃~ +85℃ 工作濕度:10%~80% 5、供電要求: 雙直流電源供電。整板功耗 50W。 電壓:+5V 5A ,+3.3V 6A。 紋波:≤10% ![]() |
標簽: C6678, C6678板卡, C6678圖像處理板, 高速數據處理平臺, XC7K420T處理板
