1. 緒論：極端環境電子學的物理極限與材料變革

人類對物理世界的探索正逐步逼近傳統半導體材料的性能極限。無論是向外延伸至金星表面的高溫高壓環境、木星系統的強輻射帶，還是向內深入地球地殼深處的干熱巖與超臨界地熱資源，控制電子系統都面臨著前所未有的生存挑戰。硅（Si）基器件受限于其1.12 eV的帶隙寬度，在溫度超過150°C至175°C時，本征載流子濃度的指數級增長導致器件失效，且其抗輻射能力在深空高能粒子轟擊下顯得捉襟見肘 。

碳化硅（4H-SiC）作為第三代寬禁帶半導體的代表，憑借其3.26 eV的寬帶隙、2.2 MV/cm的臨界擊穿場強（約為硅的10倍）以及3.7 W/cm·K的熱導率（與銅相當），成為了突破這一物理瓶頸的關鍵材料 。然而，材料的理論優勢并不能直接轉化為器件的工程可靠性。在航空航天與深層地熱開采的實際應用中，器件往往同時承受高溫（>200°C，甚至達到500°C-600°C）與強輻射（總電離劑量TID、位移損傷DD、單粒子效應SEE）的復合應力 。

傾佳電子楊茜建立一個系統的理論框架，深入剖析4H-SiC器件在此類極端耦合環境下的微觀物理機制。我們將從晶格動力學的角度探討高溫下載流子的散射機制，從熱力學與動力學角度分析輻射誘導缺陷的產生、遷移與重組演化，并重點闡述溫度場與輻射場之間的協同效應（Synergistic Effects），如動態退火（Dynamic Annealing）與單粒子燒毀（SEB）閾值的溫度依賴性。

1.1 航空航天任務的極端環境剖面

航空航天應用對電子系統的要求呈現出極端的二元性：

內太陽系探測（如金星任務）：金星表面環境極其惡劣，溫度高達460°C，大氣壓力約為地球的92倍，且充滿化學腐蝕性氣體。在此環境下，主動散熱系統（如相變冷卻或熱管）的質量和能耗代價過高，這要求電子器件必須具備在500°C環境下長期（數千小時）裸露工作的能力 。

外太陽系與核推進任務：深空探測器（如木衛二探測）需穿越強烈的輻射帶，且未來的核熱推進系統要求控制電子設備緊鄰反應堆以減少屏蔽質量。這種環境特征是高通量的中子、伽馬射線以及銀河宇宙射線（GCR）重離子的轟擊，伴隨著因缺乏對流散熱而產生的自熱高溫 。在此場景下，器件不僅要抵抗累積劑量的損傷，還必須防止由重離子誘發的災難性單粒子燒毀（SEB） 。

1.2 深層地熱與超深井測井的物理約束

地熱能源的開發正從淺層水熱型向干熱巖（HDR）及超臨界地熱系統（Supercritical Geothermal Systems）邁進，鉆井深度普遍超過3-5公里，井底溫度（BHT）突破300°C甚至達到500°C 。

熱平衡約束：與太空環境不同，井下工具無法通過輻射散熱，必須與周圍巖石達到熱平衡。這意味著器件必須在環境溫度下通過自身的本征熱穩定性來維持半導體特性，這對PN結的漏電流控制提出了極高要求 。

自然輻射本底：深層巖性中富含鈾（238U）、釷（232Th）和鉀（40K）等放射性同位素。盡管其劑量率遠低于太空環境，但在長周期的測井作業中，累積的總電離劑量（TID）仍不可忽視，且高溫會加速氧化層的輻射損傷效應 。

2. 高溫環境下（>200°C）載流子輸運的微觀機制

在室溫（300 K）條件下，4H-SiC中的載流子遷移率主要受庫侖散射（電離雜質散射）的主導。然而，當溫度升高至200°C（473 K）以上并向600°C逼近時，晶格的熱振動變得劇烈，聲子散射機制逐漸占據主導地位，導致載流子輸運特性發生根本性轉變。

2.1 晶格散射主導機制的理論推導

在高溫區，載流子的總遷移率μtotal可通過馬西森定則（Matthiessen's Rule）描述，該定則假設各散射機制相互獨立 ：

μtotal1=μAC1+μOPT1+μIMP1+μSR1

其中，μAC為聲學聲子散射遷移率，μOPT為光學聲子散射遷移率，μIMP為雜質散射遷移率，μSR為表面粗糙度散射遷移率。

2.1.1 聲學聲子散射（Acoustic Phonon Scattering）

聲學聲子代表了晶格原子的低頻集體振動。根據形變勢理論（Deformation Potential Theory），聲學聲子散射導致的遷移率與溫度呈冪律關系μAC∝T?n。理論上，對于非簡并半導體，n應為1.5。然而，在4H-SiC中，實驗觀測到的溫度依賴性更為陡峭。對于4H-SiC的 (112ˉ0) 面，遷移率隨溫度的變化遵循μ∝T?2.2 的規律 。這種偏差主要歸因于4H-SiC復雜的能帶結構和有效質量的各向異性。在高溫下，聲學聲子散射是限制晶格本征遷移率的基礎機制，導致載流子平均自由程顯著縮短。

2.1.2 光學聲子散射與谷間散射（Intervalley Scattering）

當溫度進一步升高至500-600°C時，載流子的熱能（kBT≈75 meV）足以激發高能光學聲子。

電子輸運：光學聲子輔助的谷間散射（Intervalley Scattering）變得顯著。電子在導帶底的不同能谷之間躍遷，動量發生大幅改變，導致遷移率急劇下降。這種散射機制在極高溫下是導致電子飽和漂移速度降低的主要原因 。

空穴輸運與帶間散射：4H-SiC的價帶結構復雜，包含重空穴（HH）、輕空穴（LH）和晶格場分裂帶（SO）。在高溫下，聲學聲子和光學聲子共同作用，引發強烈的帶間散射（Interband Scattering），尤其是HH和LH帶之間的散射，嚴重限制了空穴遷移率。第一性原理計算表明，通過施加單軸壓應變（Compressive Strain），可以改變晶體場分裂符號，調整價帶頂的能帶排序，從而抑制帶間散射。理論預測顯示，這種應變工程可使空穴遷移率提升約200% 。

2.1.3 雜質散射的弱化

庫侖散射（μIMP）源于電離雜質和界面陷阱電荷。其遷移率與溫度呈正相關μIMP∝T1.5。這是因為隨著溫度升高，載流子的熱運動速度增加，飛越帶電中心的時間縮短，從而受到的庫侖偏轉作用減弱。因此，在>200°C的高溫區，雜質散射的影響相對于聲子散射逐漸變為次要因素，但在高摻雜區域或界面態密度極高的情況下仍需考慮 。

2.2 表面粗糙度散射與高場效應

在SiC MOSFET的溝道輸運中，除了熱散射外，橫向電場（Eeff）引起的表面粗糙度散射（Surface Roughness Scattering）是另一個關鍵限制因素。這一機制在高溫下依然顯著，且主要取決于電場強度而非溫度。 對于強反型層下的載流子，霍爾遷移率與橫向電場的關系遵循特定的冪律 ：

電子（N溝道）：μHall∝Eeff?1.8

空穴（P溝道）：μHall∝Eeff?2.4

在高溫高壓應用中，為了維持足夠的驅動電流，往往需要施加較高的柵壓，這會導致Eeff增強，進而加劇表面粗糙度散射。實驗數據顯示，對于P溝道MOSFET，當載流子濃度ps>1012cm?2 時，表面粗糙度散射完全掩蓋了聲子散射，導致遷移率呈現出與溫度無關的特性 。這表明在設計高溫MOSFET時，改善界面平整度和降低界面態密度對于提升高溫性能至關重要。

2.3 載流子輸運的各向異性特征

4H-SiC的六方晶系結構導致其電學性能具有顯著的各向異性。電子有效質量在平行于c軸（∥c）和垂直于c軸（⊥c）方向上存在差異。

低場遷移率：通常情況下，垂直于c軸的電子遷移率高于平行于c軸的遷移率（μe,⊥c>μe,∥c）。

飽和速度：在高電場下，隨著散射率趨于飽和，各向異性逐漸減弱。

界面態密度差異：晶面的選擇對高溫遷移率影響巨大。Si面（0001）通常具有較高的界面態密度（Dit>1013cm?2eV?1），導致嚴重的庫侖散射陷阱效應。相比之下，a面（112ˉ0）具有較低的Dit，使得聲子散射在更低的溫度下即可主導輸運特性 。因此，針對高溫應用的器件設計往往傾向于利用特定的晶面或溝槽結構（Trench Gate）來規避低遷移率的晶面。

3. 強輻射環境下缺陷演化的動力學理論

SiC材料在輻射環境下的耐受性主要取決于其晶格缺陷的生成、遷移、重組及穩定化過程。與硅材料中缺陷在室溫下即可遷移和退火不同，SiC中強健的Si-C鍵（鍵能約4.5 eV）賦予了缺陷極高的熱穩定性，這使得其缺陷演化動力學具有獨特的溫度依賴性。

3.1 輻射損傷的物理機制分類

輻射與SiC晶格的相互作用主要通過兩種機制產生缺陷：

電離效應（Total Ionizing Dose, TID）：高能粒子或光子將能量傳遞給電子系統，產生電子-空穴對。在SiO2柵氧化層等絕緣體中，這會導致空穴陷阱電荷的積累和界面態的生成，引起閾值電壓漂移 。

位移損傷（Displacement Damage, DD）：入射粒子直接與晶格原子核發生彈性碰撞，傳遞動能。當傳遞的能量超過原子的位移閾值能（Threshold Displacement Energy, TDE）時，原子被撞離格點，形成弗倫克爾對（Frenkel Pair，即空位+間隙原子）。在4H-SiC中，碳原子的TDE約為20 eV，硅原子約為35 eV 。因此，碳亞晶格（Carbon Sublattice）更容易受到輻射損傷。

3.2 關鍵點缺陷及其能級特性

在輻射和高溫環境下，特定類型的深能級缺陷主導了SiC器件的電學性能退化。

Z1/2 中心（碳空位VC）：Z1/2 是n型4H-SiC中最重要的深能級缺陷，位于導帶底下方EC?0.65 eV處。它被廣泛認為是碳空位（VC）的轉換能級（可能是VC(=/0)）。該缺陷具有“負U”（Negative-U）特性，即捕獲第二個電子比捕獲第一個電子在能量上更有利。作為主要的“少子壽命殺手”（Lifetime Killer），Z1/2 中心具有巨大的電子捕獲截面，顯著降低載流子壽命，增加雙極型器件的導通電阻，并通過Poole-Frenkel發射機制增加漏電流 。

EH6/7 中心：位于更深的能級位置（EC?1.55 eV），同樣與碳空位或碳空位團簇相關。它與Z1/2 中心構成了SiC中熱穩定性最高的缺陷群 。

S中心（S1,S2）：通常歸因于硅空位（VSi）或其復合物。這類缺陷的熱穩定性相對較低，在較低溫度下（< 600°C）容易發生退火或結構轉變 。

3.3 缺陷演化的速率理論（Rate Theory）

輻射缺陷的累積并非簡單的線性疊加，而是一個包含產生、復合、團簇化和遷移的動態平衡過程。速率理論通過耦合微分方程組來描述空位（Cv）和間隙原子（Ci）濃度隨時間的演化 ：

dtdCv=K0?KivCiCv?KvsCvDv

其中，K0 是缺陷產生率（與輻射通量相關），Kiv是空位-間隙原子復合速率，Kvs是空位擴散至阱（Sink）的速率。

動態退火（Dynamic Annealing, DA）：這是一個極其關鍵的高溫效應。脈沖離子束實驗表明，缺陷弛豫時間常數（τ）隨溫度呈現非單調變化，在約100°C處出現峰值。這標志著主導機制的轉變：

T < 100°C：缺陷團簇化（Clustering）占主導，間隙原子遷移率低，容易形成穩定的缺陷團簇。

T > 100°C：熱激活的復合機制（Recombination）開始主導。間隙原子（尤其是碳間隙原子Ci）獲得足夠的能量遷移回空位進行復合，從而“修復”晶格損傷。該過程的激活能測定為 0.25±0.05 eV 。

理論意義：這意味著在高溫環境（如地熱井或金星表面）下進行輻射，SiC材料具有“自愈”（Self-Healing）能力。相同注量的輻射在高溫下產生的穩定缺陷濃度要顯著低于室溫輻射。

3.4 缺陷的熱穩定性與永久損傷

盡管動態退火能減少缺陷生成的速率，但一旦形成了穩定的Z1/2或EH6/7缺陷，消除它們需要極高的能量。退火研究表明，這兩個缺陷中心在高達1600°C-1700°C的溫度下仍然穩定存在 。 這揭示了一個嚴峻的現實：在500°C的工作環境下，已經形成的深能級缺陷是永久性的，不會發生熱退火。隨著任務時間的推移，位移損傷將單調累積，導致器件性能（如少子壽命、導通電阻）不可逆地退化。

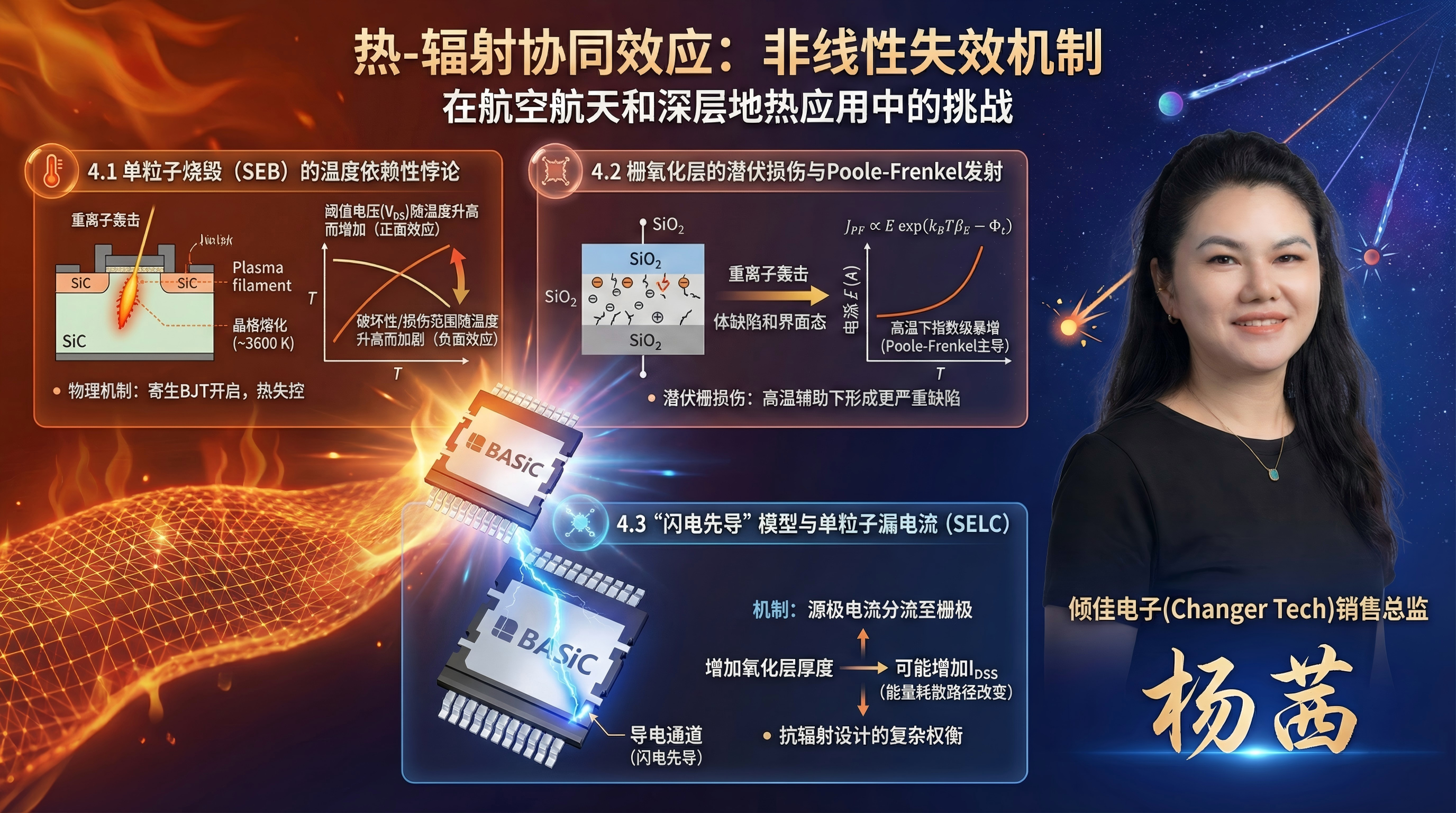

4. 熱-輻射協同效應：非線性失效機制

在航空航天和深層地熱應用中，高溫與強輻射是同時存在的。這種耦合環境產生的協同效應（Synergistic Effects）導致了復雜的非線性失效模式，單純疊加單一環境下的測試結果往往會低估或誤判器件的可靠性。

4.1 單粒子燒毀（SEB）的溫度依賴性悖論

單粒子燒毀（SEB）是重離子轟擊誘發的災難性失效，其物理過程涉及寄生BJT的開啟和熱失控。

物理機制：重離子穿過器件有源區，沿徑跡產生高密度的電子-空穴等離子體絲。在漏源高壓電場作用下，大電流流過，導致局部晶格溫度瞬間飆升至3600 K（SiC升華點），造成晶格熔化和永久性損壞 。

高溫下的閾值提升（正面效應）：實驗與模擬發現，隨著環境溫度的升高，SEB發生的閾值電壓（VDS）反而有所增加。這是因為高溫下聲子散射增強，載流子遷移率下降，導致寄生BJT的電流增益降低，同時也增加了電流路徑的電阻。這使得維持正反饋熱失控所需的電流密度更難達到 。

后果加劇（負面效應）：盡管觸發閾值提高了，但一旦發生SEB，其破壞性更強。因為器件的基礎溫度已經很高，離熱致毀壞的臨界點更近。此外，高溫加劇了晶格的熱應力，導致燒毀區域的損傷范圍擴大 。

4.2 柵氧化層的潛伏損傷與Poole-Frenkel發射

相比于SEB閾值的改善，柵氧化層（SiO2）在高溫輻射下的可靠性呈現出顯著的惡化趨勢。這是MOSFET器件在極端環境下的“阿喀琉斯之踵”。

導電機制的轉變：在未輻照狀態下，柵極漏電流主要由Fowler-Nordheim (FN) 隧穿主導。然而，重離子轟擊在氧化層中引入了大量的體缺陷和界面態。

Poole-Frenkel (PF) 發射的主導：輻照后，漏電機制轉變為陷阱輔助的Poole-Frenkel發射。PF發射電流密度與溫度呈指數關系：

JPF∝Eexp(kBTβE?Φt)

其中 Φt是陷阱能級深度。這意味著，在室溫下尚可接受的輻射誘導漏電流，在高溫（>200°C）下會呈指數級暴增 。

潛伏損傷的放大：高溫輻照加劇了“潛伏柵損傷”（Latent Gate Damage）。即便是未造成立即擊穿的離子轟擊，也會在高溫輔助下形成更嚴重的微觀結構缺陷。實驗顯示，在70°C下輻照的器件，其柵漏電流在隨后的柵壓應力測試中表現出比室溫輻照器件更劇烈的波動和增長 。

4.3 “閃電先導”模型（Lightning Leader Model）與單粒子漏電流（SELC）

針對SiC MOSFET中重離子誘發的非致死性漏電流（SELC），學術界提出了“閃電先導”模型 。

模型機理：重離子在柵氧化層中打出一條導電通道（類似閃電的先導）。這條通道將源極（Source）的電流分流引入柵極（Gate）的低阻路徑。

損傷重分布：這一分流效應在微觀上改變了電場和電流密度的分布，可能減輕了源區PN結的損傷，但卻以犧牲柵氧化層的完整性為代價。研究發現，增加柵氧化層厚度（通常被認為是加固措施）反而可能導致漏源漏電流（IDSS）的增加，這是因為較厚的氧化層改變了能量耗散的路徑分布 。這表明在抗輻射設計中存在復雜的權衡，單純增加絕緣層厚度并非萬全之策。

5. 器件架構的可靠性差異與選型策略

基于上述物理機制，不同類型的SiC器件在極端環境下的表現差異巨大。

5.1 SiC MOSFET：柵氧困境

MOSFET憑借其常關特性和驅動簡單的優勢，是電力電子的主流選擇。但在極端環境下，SiC/SiO2 界面是其致命弱點。

TID敏感性：電離輻射在氧化層中產生正電荷陷阱，導致閾值電壓（Vth）負漂。在高溫柵偏壓（HTGB）與TID的協同作用下，Vth漂移加速，可能導致器件從“常關”變為“常開”，引發電路短路失效 。

SELC風險：如前所述，高溫下的PF發射使得柵氧化層漏電成為主要失效模式。

5.2 SiC JFET：高溫生存的王者

結型場效應晶體管（JFET）完全摒棄了柵氧化層，利用PN結進行控制，從根本上消除了氧化層相關的失效模式。

熱穩定性：NASA格倫研究中心（Glenn Research Center）展示了SiC JFET集成電路在500°C環境下連續工作數千小時，電學參數漂移極小 。

抗輻射天性：由于沒有氧化層，JFET對TID效應（主要影響氧化層電荷）和單粒子柵穿破（SEGR）天然免疫。其主要受限于位移損傷導致的溝道電導率下降，但這種損傷是漸進式的，而非MOSFET的災難性失效 。

短路耐受性：在短路事件中，JFET由于高溫下載流子遷移率的降低，其飽和電流自然下降，表現出比MOSFET更長的失效時間和更高的臨界失效能量 。

5.3 封裝技術的決定性作用

在300°C以上的環境中，芯片本身的半導體特性往往不再是瓶頸，封裝材料的退化才是壽命的終點。

基板材料：傳統的氧化鋁（Al2O3）和氮化鋁（AlN）覆銅板在高溫熱循環下極易發生銅層剝離。氮化硅（Si3N4）AMB（活性金屬釬焊）基板因其極高的斷裂韌性（6.0 MPa·m1/2）和抗熱震性能，成為高溫模塊的唯一選擇。基本半導體（Basic Semiconductor）的測試數據顯示，Si3N4 AMB在1000次熱沖擊循環后仍保持良好的結合強度 。

互連技術：傳統焊料（熔點低、蠕變嚴重）已無法適用。銀燒結（Silver Sintering）或瞬態液相鍵合（TLP）技術被必須引入，以確保互連層在500°C下不熔化、不疲勞。

6. 工程建議

SiC器件在航空航天與深層地熱領域的應用，本質上是一場針對微觀缺陷動力學的工程博弈。

核心理論總結：

載流子輸運：在>200°C的高溫區，聲學聲子散射（μ∝T?2.2）和帶間/谷間散射主導載流子輸運。空穴遷移率受限于復雜的價帶結構，應變工程是提升其性能的潛在途徑。

缺陷演化：輻射誘導的Z1/2和EH6/7缺陷具有極高的熱穩定性，在工作溫度下不會退火，導致損傷累積。然而，高溫環境本身提供的動態退火效應（Dynamic Annealing）能抑制部分缺陷的初始形成，這是SiC在高溫輻射環境下的一種內在生存優勢。

協同失效：高溫雖然在一定程度上提高了單粒子燒毀（SEB）的電壓閾值，但通過Poole-Frenkel機制指數級放大了柵氧化層的漏電流，使得MOSFET的柵極成為最薄弱環節。

工程應用建議：

技術路線選擇：對于溫度超過300°C且無法進行有效散熱的任務（如金星著陸器、超深井測井），SiC JFET是目前唯一驗證可靠的半導體方案。對于溫度較低（<200°C）但輻射強的環境，SiC MOSFET可用，但需配合嚴格的柵極加固設計。

降額設計（De-rating）：針對航天重離子環境，必須執行嚴格的電壓降額。目前的行業共識是將1200V器件降額至500V以下使用，以規避SEB風險 。

可靠性篩選：必須建立高于車規級（AEC-Q101）的篩選標準。高溫反偏（HTRB）和高溫柵偏（HTGB）測試溫度應提升至175°C甚至更高，并持續1000小時以上，以剔除早期失效品。基本半導體的B3M013C120Z器件已通過此類嚴苛測試，證明了國產SiC芯片在高溫可靠性上的成熟度 。

封裝升級：必須采用Si3N4 AMB基板配合無焊料互連技術（如銀燒結），以消除封裝層面的熱疲勞失效 。

綜上所述，SiC器件的極端環境應用不再是單純的材料替換，而是涉及晶體物理、缺陷工程、熱力學及封裝材料學的跨學科系統工程。未來的突破將依賴于對“閃電先導”等微觀失效模型的深入理解，以及基于這些理論的抗輻射加固設計（RHBD）和抗高溫封裝技術的協同創新。
