Microchip MCP131X/2X電壓監控器：設計與應用的全面解析

在電子設計領域，電壓監控器是保障系統穩定運行的關鍵組件。Microchip的MCP131X/2X系列電壓監控器憑借其出色的性能和豐富的功能，在眾多應用場景中得到了廣泛應用。今天，我們就來深入探討一下這款產品。

文件下載：MCP1316T-23LI OT.pdf

一、特性亮點

低功耗設計

MCP131X/2X的低電源電流特性非常突出，典型值僅為1μA，最大值為10μA。這一特性使得它在對功耗要求極高的應用中表現出色，能夠有效延長設備的電池續航時間，降低系統的整體功耗。

精準的監控選項

它提供了多種精確的監控跳閘點選項，標準產品有2.9V和4.6V兩種選擇。同時，還能以100mV的增量在2.0V至4.7V范圍內定制跳閘點，不過這需要聯系當地的Microchip銷售辦公室。這種靈活性使得它能夠適應不同的電壓監控需求，為各種系統提供精準的電壓保護。

多種功能集成

該系列產品具備多種實用功能，如在電源故障事件中能及時復位微控制器，確保系統的穩定性；提供多種復位延遲時間選項，包括1.4ms、30ms、200ms或1.6s（典型值），可根據不同的應用場景進行選擇；還具備看門狗定時器輸入超時選項，有6.3ms、102ms、1.6s或25.6s（典型值）可供選擇，增強了系統的可靠性。此外，它還有手動復位輸入、單復位和互補復位輸出等功能，并且復位輸出有推挽和開漏兩種類型，可滿足不同的電路設計需求。

寬工作范圍和高可靠性

工作電壓范圍為1.0V至5.5V，溫度范圍根據不同的跳閘點有所不同，2.0至2.4V的跳閘點對應的溫度范圍是 -40°C至 +85°C，大于2.5V的跳閘點對應的溫度范圍是 -40°C至 +125°C。同時，該系列產品通過了汽車AEC - Q100可靠性測試，適用于對可靠性要求極高的汽車電子等領域。

二、電氣特性

絕對最大額定值

在使用MCP131X/2X時，需要注意其絕對最大額定值。例如，電源電壓（VDD至VSS）最大為7.0V，輸入電流（VDD）最大為10mA，輸出電流（RST）最大為10mA等。超過這些額定值可能會對設備造成永久性損壞，因此在設計電路時必須嚴格遵守。

DC特性

包括工作電壓范圍、指定VDD值到V OUT低、工作電流等參數。工作電流會根據看門狗定時器的狀態、VDD與跳閘點的關系以及復位延遲定時器的狀態而有所不同。例如，看門狗定時器激活時，工作電流典型值為5μA，最大值為10μA；看門狗定時器未激活時，工作電流典型值為1μA，最大值為2μA。

溫度特性

不同的產品型號有不同的溫度范圍要求，如MCP13XX - 25（或更低）的指定溫度范圍是 -40°C至 +85°C，其他型號的指定溫度范圍是 -40°C至 +125°C。同時，還給出了最大結溫、存儲溫度范圍和封裝熱阻等參數，這些參數對于在不同溫度環境下的電路設計非常重要。

三、引腳說明

引腳功能

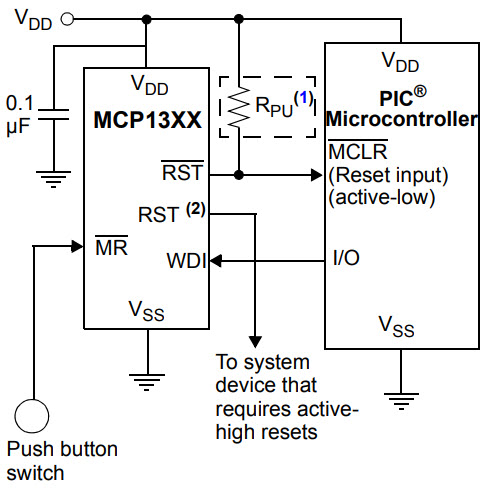

MCP131X/2X采用SOT - 23 - 5封裝，各個引腳都有明確的功能。RST引腳為復位輸出引腳，不同的型號其輸出類型和電平有所不同，有的是推挽輸出（有源高或有源低），有的是開漏輸出（內部或外部上拉）。VSS為接地引腳，提供負參考電壓；VDD為正電源引腳，可用于電源監控；MR為手動復位輸入引腳，可通過連接按鈕開關來手動復位系統；WDI為看門狗定時器輸入引腳，用于監控系統的運行狀態。

引腳工作原理

以RST引腳為例，當VDD低于選定的復位電壓閾值、MR引腳被強制拉低、WDI引腳在最小選定超時時間內未檢測到邊沿轉換或在設備上電時，RST引腳會變為有效狀態。不同的輸出類型在VDD上升和下降時的狀態變化也有所不同，具體取決于其工作模式。

四、操作說明

復位電壓跳閘點操作

復位電壓跳閘點（VTRIP）在設備訂購時選定，當VDD高于或低于該跳閘點時，復位引腳（RST/RST）會被強制為無效或有效狀態。同時，跳閘點還有一個滯后（VHYS），可以防止設備電壓上的噪聲導致復位引腳“抖動”。復位引腳在手動復位輸入變低、看門狗定時器超時、VDD低于閾值或設備上電時會被強制激活。

復位延遲定時器

復位延遲定時器（tRST）的作用是確保設備在退出復位狀態后，RST和RST引腳保持激活狀態，直到適當的復位延遲時間過去。它有多種超時選項可供選擇，標準產品的超時時間典型值為200ms。復位延遲定時器的超時時間會受到設備VDD和溫度的影響。

負向VDD瞬變

MCP131X/2X能夠抵抗電源線上的一定程度的負向瞬變（毛刺）。瞬變持續時間取決于VTRIP - VDD的大小，當持續時間和過驅動的組合位于持續時間/過驅動曲線下方時，不會產生復位信號；當位于曲線上方時，則會被檢測為欠壓或掉電情況。可以通過在VDD引腳附近添加旁路電容來提高瞬變抗擾性。

手動復位輸入

手動復位輸入引腳（MR）可以通過連接按鈕開關或有源邏輯信號來手動強制復位引腳為有效狀態。該引腳有濾波電路，可以過濾可能存在的噪聲脈沖。當MR引腳變低一段時間（MRD）后，復位輸出引腳會被強制激活。

看門狗定時器

看門狗定時器的作用是提高系統的可靠性，它通過監控WDI引腳的邊沿轉換來判斷系統是否正常運行。當設備上電、發生POR事件、WDT事件或手動復位事件時，看門狗定時器處于禁用狀態，此時WDI引腳有一個內部智能上拉電阻。當啟用看門狗定時器后，主機控制器必須在最小看門狗定時器超時時間之前強制WDI引腳發生邊沿轉換，否則MCP131X/2X會強制復位引腳為有效狀態。

五、應用信息

電源監控噪聲敏感性

對于電源線上存在大量電氣噪聲的系統，如使用繼電器的系統，可能需要在MCP131X/2X的VDD引腳附近添加0.01μF或0.1μF的旁路電容，以降低檢測靈敏度。

常規電壓監控

可用于電池電壓監控和電源良好監控等應用場景。在電池電壓監控中，當電池電壓低于設定的閾值時，MCP131X/2X會輸出相應的信號，提醒系統采取措施；在電源良好監控中，可實時監測電源的狀態，確保系統的穩定運行。

在PIC?微控制器ICSP應用中的使用

在使用PIC?微控制器進行在線串行編程（ICSP）時，建議使用具有開漏RST引腳的MCP1320、MCP1321和MCP1322型號。同時，為了限制RST引腳的電流，建議使用1kΩ的電阻。

修改跳閘點

雖然MCP131X/2X的電壓跳閘點是固定的，但可以通過連接外部電阻分壓器來進行定制調整。為了保持檢測精度，通過分壓器的泄放電流應明顯高于MCP131X/2X所需的最大工作電流（10μA），一般建議泄放電流為1mA。

MOSFET低驅動保護

該系列產品可用于低電壓柵極驅動保護電路，防止邏輯電平MOSFET因柵極電壓不足而過熱。當輸入信號低于MCP131X/2X的閾值時，其輸出會將MOSFET的柵極接地，保護MOSFET的安全。

低功耗應用

在一些低功耗應用中，可以利用看門狗定時器功能定期喚醒PIC MCU，使其在完成所需任務后再返回睡眠狀態，從而降低系統的平均電流消耗。

與雙向I/O引腳的控制器和處理器的接口

對于具有雙向復位引腳的微控制器，為了避免邏輯沖突導致的不確定邏輯電平，可以在MCP131X/2X的輸出端串聯一個4.7kΩ的電阻。同時，如果系統中有其他需要復位信號的組件，應進行緩沖處理，以避免對復位線造成負載。

掉電時的復位信號完整性

MCP131X/2X的復位輸出在VDD為1.0V時仍然有效，但低于1.0V時輸出會變為“開路”。為了確保在VDD接近0V時復位信號仍然有效，對于復位信號為有源低的設備，需要在復位引腳和地之間連接一個下拉電阻；對于復位信號為有源高的設備，需要在復位引腳和VDD之間連接一個上拉電阻。

六、標準設備和定制配置

標準設備

提供了多種標準設備選項，每種設備都有特定的電壓跳閘點、復位時間超時和看門狗時間超時等參數。例如，MCP1316T - 29LE/OT的復位閾值為2.90V，復位時間超時典型值為200ms，看門狗時間超時典型值為1.6s。

定制配置

如果標準設備不能滿足需求，還可以進行定制配置。可以通過特定的代碼來指定所需的復位時間超時和看門狗定時器超時，電壓跳閘點則通過所需的典型跳閘點電壓的兩位數字來指定。不過，定制配置可能需要聯系當地的Microchip銷售辦公室，并且有最低購買量的要求。

七、開發工具和包裝信息

開發工具

可以使用SOT - 23 - 5/6評估板（VSUPEV2）來評估MCP131X/2X的特性。該評估板上有上拉電阻、下拉電阻、負載電容和串聯電阻等的焊盤，還配備了電源濾波電容。

包裝信息

采用5引腳SOT - 23封裝，不同的產品型號有不同的包裝標記信息。同時，還給出了產品的載帶/腔體尺寸、輸出數量、卷軸直徑等磁帶和卷軸規格信息。

Microchip的MCP131X/2X系列電壓監控器是一款功能強大、性能出色的產品，在電子設計中具有廣泛的應用前景。作為電子工程師，我們在設計電路時，需要充分了解其特性和電氣參數，根據具體的應用需求選擇合適的型號和配置，以確保系統的穩定運行。你在使用MCP131X/2X系列產品時遇到過哪些問題呢？歡迎在評論區分享你的經驗和見解。
