在紅外熱成像技術快速發展的今天，紅外機芯作為核心組件，其視頻接口的選擇直接影響數據傳輸效率與圖像質量。從科研級高分辨率成像到消費電子的便捷連接，不同接口各有其獨特優勢。本文將深入解析LVDS、Camera Link、HDMI、SDI及網口五大主流接口的技術特點與應用場景。

一、LVDS接口

LVDS（Low Voltage Differential Signaling，低電壓差分信號）通過一對差分PCB走線或平衡電纜傳輸數據，采用恒流源驅動模式，電壓擺幅僅約350mV。這種設計使其具備低噪聲、低功耗和強抗干擾能力，傳輸速率可達數千Mbps。

應用場景：科研及紅外機芯、工業檢測、醫療成像

優勢：

l 抗干擾性強：差分信號對共模噪聲免疫，適合電磁環境復雜的工業現場。

l布線靈活：支持長達10米的銅纜傳輸，或通過光纖轉換器擴展至數百米。

l 成本優化：相比Camera Link，LVDS無需專用芯片，系統集成成本降低約30%。

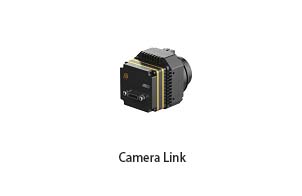

二、Camera Link接口

Camera Link通過5對專用差分信號線（4對數據+1對時鐘）實現高速傳輸，支持Base（255MB/s）、Medium（510MB/s）、Full（680MB/s）三種配置模式，最新規范可達850MB/s。

應用場景：航空航天、半導體檢測、機器視覺

優勢：

l 錯誤糾正機制：內置CRC校驗與重傳功能，確保數據完整性。

l 精確觸發：支持納秒級硬件觸發，滿足動態過程分析需求。

l擴展性：通過光纖轉換器可實現千米級遠距離傳輸。

三、HDMI接口

HDMI（High Definition Multimedia Interface，高清晰度多媒體接口）采用TMDS（最小化差分信號）技術，通過3組差分數據線和1組時鐘線傳輸未壓縮音視頻信號，支持4K@60Hz分辨率與HDR高動態范圍。

應用場景：安防監控、戶外廣告、便攜設備

HDMI是目前消費電子領域應用最廣泛的數字音視頻接口，也被各類紅外機芯產品廣泛采用。

四、SDI接口

SDI（Serial Digital Interface，數字分量串行接口）采用75歐姆同軸電纜與BNC接口，按傳輸速率分為SD-SDI（270Mbps）、HD-SDI（1.485Gbps）、3G-SDI（2.97Gbps）及12G-SDI（12Gbps）。

應用場景：廣播電視、智能交通、醫療影像

優勢：

l無損傳輸：相比網絡攝像機的壓縮編碼，SDI直接傳輸原始數字信號，圖像質量損失為零。

l 兼容性強：BNC接口支持模擬/數字信號混用，便于舊系統升級。

l 可靠性高：同軸電纜抗電磁干擾能力優于雙絞線，適合戶外惡劣環境。

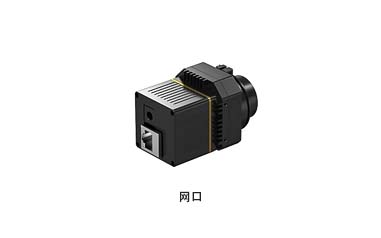

五、網口接口

從百兆以太網到千兆（1000Base-TX）甚至萬兆（10GBase-T），網口已成為紅外機芯接入物聯網的核心接口。應用于在線式紅外熱成像設備較多，目前應用于紅外熱像設備的網口以RJ45(水晶頭)為主，但根據應用場景與方向不同、支持的協議有所區別。

應用場景：智慧城市、工業物聯網、農業監測
