由工采電子代理的SS8102是一款專用于燈光照明及投影儀上的LED調光驅動芯片，采用同步降壓整流拓撲結構，具有出色的調光性能，可實現0.01%的PWM調光精度，有效解決低灰度調光閃爍和低亮度調光深度不足的問題。針對低灰度調光特性進行系統運算優化，實現低灰調光無抖動及閃爍問題，使LED有更好的線性度調光特性。PWM及線性調光雙重控制并存，可執行獨立調光電流控制。

SS8102是一款高效率、恒定電流、降壓型同步半橋DC驅動芯片，較大輸出電流能力達25A，PWM調光分辨率超過100K：1；支持8V-65V的輸入電壓范圍，恒流誤差控制在4%以內；通過DIM管腳輸入PWM信號，可靈活實現對LED的調光控制。

LED驅動控制器-SS8102

SS8102采用遲滯式恒定關斷時間的工作模式，無需外部補償設計。較大簡化外部器件，其輸出電流能力既可以通過不同阻值的外接電阻（Rcs）調整，也可以通過調節模擬調光控制引腳IADJ上的電壓來實現。電流能力可達25A。通過DIM管腳輸入PWM信號來靈活實現對LED的調光控制。

SS8102有同步模式和異步模式兩種工作模式可供選擇，客戶可以根據自己的需求來靈活設計。SS8102具有良好的線性度和穩定的恒流特性，可以精確調光并在惡劣供電條件下穩定工作。

LED驅動器SS8102還具備一系列保護功能，包括欠壓鎖定保護、過熱保護、LED開路與短路保護、輸出欠壓保護等，確保系統在各種惡劣條件下穩定工作，保證系統在大電流運行時的穩定性。

負載開路保護：當LED開路時，SS8102的輸出電壓被鉗制在VIN電壓，可以很好的保護芯片不被損壞。

采樣回路開路保護及短路保護：

開路保護：當VINA電壓高過UVLO閾值后，芯片被使能之前，RCS電阻開路保護檢測電路開啟并檢測RCS電阻是否開路，如果電阻開路，芯片將被關機。

短路保護：當RCS電阻被短路連接，芯片被使能后，LED輸出電流一直增加，直到輸出電流觸發OCP保護閾值，從而觸發保護。

輸出過流保護和過熱保護機制：當芯片溫度超過臨界值（170℃）時，過熱保護功能會使芯片停止工作，等待芯片溫度下降，一旦溫度低于140℃時，芯片將會重新啟動。

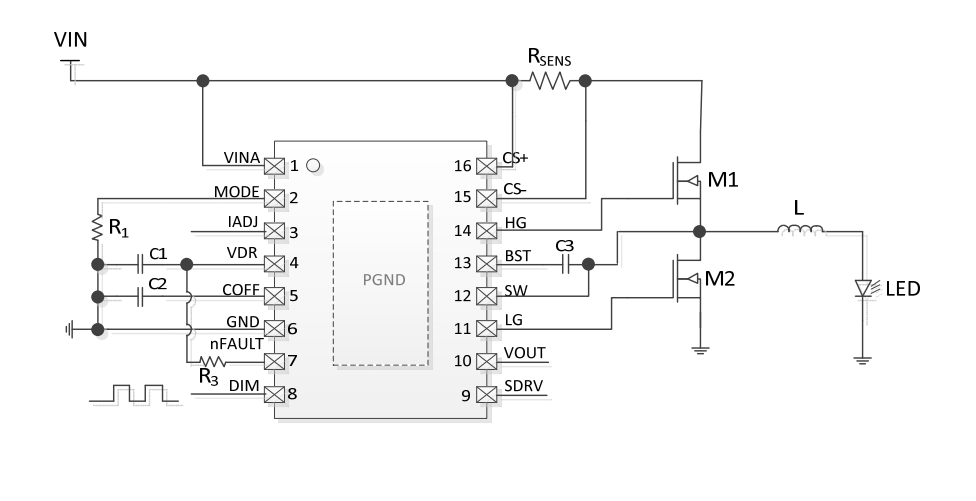

同步框架：

同步框架

LED驅動芯片 - SS8102的特性：

較大輸出25A驅動電流

100K:1以上高PWM調光分辨率

模擬調光比 250:1

輸入電壓范圍: 8V~45V

開關電源頻率可調整

封裝：eTSSOP16

良好的調光線性度

穩定的恒流特性

保護特征

- VCC欠壓鎖定

- 過流保護

- 過熱保護

- 輸出欠壓保護

- LED開路保護

LED驅動IC - SS8102的應用：

舞臺與影視燈光：高刷新率、無頻閃、深度調光能力，100K:1PWM調光，支持0.01%微調，色彩過渡自然，完美滿足演出現場對光效細膩控制的需求。

專業投影與激光顯示：大電流驅動能力與高穩定性，適用于DLP投影、激光電視及工程投影機的光源驅動。

工業照明與激光加工：寬電壓輸入與多重保護機制，適應工業環境中的電壓波動與復雜負載，用于高功率LED照明、激光切割與打標系統。

汽車照明與特種照明：耐壓高、溫度范圍寬（-40℃~105℃）適用于汽車前照燈、信號燈及戶外照明系統。
