探索TPA301：低電壓音頻功率放大器的卓越之選

在電子設備的音頻系統設計中，低電壓音頻功率放大器的選擇至關重要。今天，我們就來深入了解一下德州儀器（Texas Instruments）推出的TPA301 350 - mW單聲道音頻功率放大器，看看它在低電壓應用中能為我們帶來哪些驚喜。

文件下載：tpa301.pdf

特性亮點

電源兼容性與輸出功率

TPA301具有出色的電源兼容性，支持2.5 V - 5.5 V的寬電源范圍，尤其適用于3.3 - V和5 - V的常見電源電壓。在不同電源電壓下，它能提供可觀的輸出功率。當 (V{DD}=5V) 且負載 (R{L}=8Omega) 時，輸出功率可達350 mW；在 (V_{DD}=3.3V) 的橋接負載（BTL）模式下，也能輸出250 mW的連續功率。這樣的性能表現，能滿足許多低電壓設備對音頻功率的需求。

超低靜態電流與保護功能

在關機模式下，TPA301的靜態電流極低，僅為0.15 μA，這對于對功耗敏感的應用來說非常重要，能有效延長設備的電池續航時間。同時，它還具備熱保護和短路保護功能，為設備的穩定運行提供了可靠保障。

封裝優勢

TPA301采用了表面貼裝封裝，如SOIC和PowerPAD? MSOP。其中，PowerPAD MSOP封裝能將電路板空間減少50%，高度降低40%，有助于實現設備的小型化設計。

電氣與工作特性

不同電源電壓下的特性

文檔詳細給出了TPA301在 (V{DD}=3.3V) 和 (V{DD}=5V) 、 (T{A}=25^{circ}C) 時的電氣特性。例如，在這兩種電壓下，差分輸出電壓（ (|V{OD}|) ）典型值均為5 mV，最大為20 mV；電源抑制比（PSRR）在 (V{DD}=3.3V) 時為85 dB，在 (V{DD}=5V) 時為78 dB。這些參數反映了放大器在不同電源條件下的性能表現。

工作特性參數

在 (V{DD}=3.3V) 、 (T{A}=25^{circ}C) 、 (R{L}=8Omega) 的條件下，輸出功率（ (P{O}) ）在THD = 0.5%時典型值為250 mW；總諧波失真加噪聲（THD + N）在 (P{O}=250mW) 、 (A{V}=2V/V) 、 (f = 20Hz) 到4 kHz時為1.3%。當 (V_{DD}=5V) 時，輸出功率和失真等參數也有相應的表現。這些參數為我們在設計音頻系統時提供了重要的參考依據。

引腳功能與測量

引腳功能

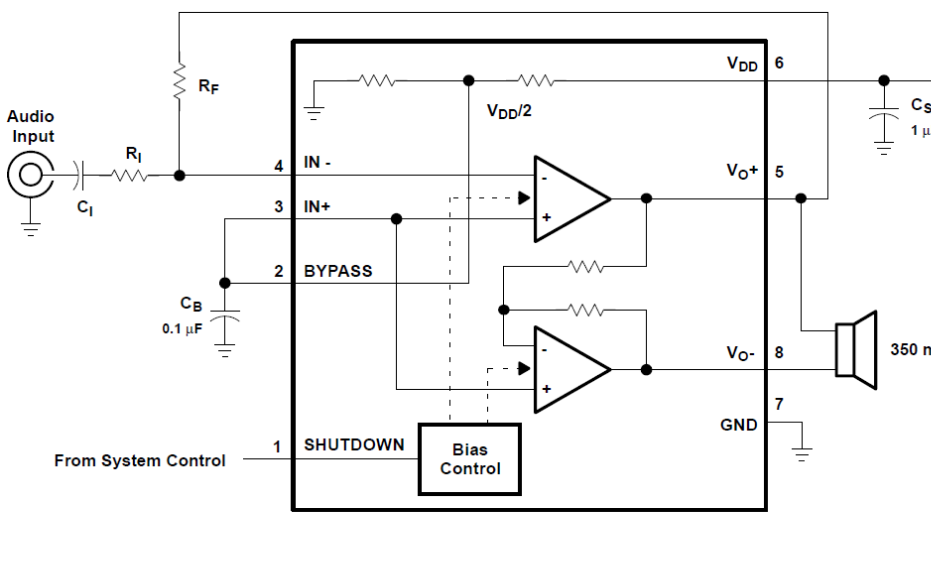

TPA301的各個引腳都有明確的功能。例如，SHUTDOWN引腳用于控制放大器的關機模式，當該引腳為高電平時，整個設備進入關機模式，靜態電流約為0.15 μA；IN - 引腳通常作為音頻輸入端子，而IN + 引腳一般連接到BYPASS端子。了解這些引腳功能，有助于我們正確連接和使用放大器。

參數測量

文檔中還給出了參數測量的相關信息和測試電路。通過這些測試電路，我們可以準確測量放大器的各項參數，確保其性能符合設計要求。

應用設計

橋接負載（BTL）配置

TPA301采用BTL配置，這種配置具有顯著優勢。與單端（SE）配置相比，BTL配置能使負載上的電壓擺幅加倍，從而在相同電源軌和負載阻抗下輸出4倍的功率。例如，在3.3 - V的便攜式手持設備中，BTL配置能將8 - Ω揚聲器的功率從單端的62.5 mW提升到250 mW，實現6 - dB的聲功率提升，讓聲音更加響亮清晰。

此外，BTL配置還能消除直流偏移，無需使用外部耦合電容，這不僅節省了成本和PCB空間，還避免了耦合電容對低頻性能的限制，使低頻性能僅受輸入網絡和揚聲器響應的影響。

放大器效率

線性放大器的效率一直是個問題，TPA301也不例外。其效率主要受輸出級晶體管的電壓降影響，包括與輸出功率成反比的直流電壓降和輸出正弦波特性導致的電壓降。通過相關公式可以計算放大器的效率，并且從效率公式可以看出，對于給定的輸出功率水平，3.3 - V電源供電比5 - V電源供電大約消耗三分之二的電源功率，這體現了在低電壓下使用該放大器的節能優勢。

組件選擇

在設計TPA301的應用電路時，組件的選擇至關重要。

• 增益設置電阻： (R{F}) 和 (R{I}) 用于設置放大器的增益，在BTL模式下，增益公式為 (A{V}=-2(frac{R{F}}{R_{I}})) 。同時，為了保證放大器的正常啟動和降低電路噪聲，建議將放大器反相節點的有效阻抗設置在5 kΩ到20 kΩ之間。
• 輸入電容： (C{I}) 和 (R{I}) 構成高通濾波器，其轉角頻率由 (f{co(highpass)}=frac{1}{2pi R{I}C{I}}) 確定。為了保證電路的低頻性能，應根據具體要求選擇合適的 (C{I}) 值，并且建議使用低泄漏的鉭或陶瓷電容。
• 電源去耦電容：為了確保輸出總諧波失真（THD）盡可能低，并防止放大器與揚聲器之間長引線導致的振蕩，需要使用不同類型的電容進行電源去耦。對于高頻瞬變、尖峰或數字噪聲，使用低等效串聯電阻（ESR）的陶瓷電容；對于低頻噪聲信號，使用較大的鋁電解電容。
• 中軌旁路電容： (C_{B}) 是最關鍵的電容，它在啟動或從關機模式恢復時決定放大器的啟動速率，還能減少電源耦合到輸出驅動信號產生的噪聲。為了使啟動時的“噗噗”聲盡可能低，需要滿足一定的電容關系。

電源選擇與熱考慮

5 - V與3.3 - V電源操作

TPA301能在2.5 V - 5.5 V的電源范圍內工作，但5 - V和3.3 - V是最常見的標準電壓。在電源旁路、增益設置和穩定性方面，兩種電壓操作沒有特殊要求。不過，輸出功率有所不同，3.3 - V操作時的最大輸出功率在失真顯著增加之前會低于5 - V操作。

動態余量與熱耗散

線性功率放大器在正常工作條件下會在封裝中耗散大量熱量。對于音樂CD播放，通常需要12 dB到15 dB的動態余量來避免失真。通過計算可以得出，在不同動態余量下，TPA301的平均輸出功率和功率耗散情況。例如，在5 - V電源和8 - Ω揚聲器的情況下，350 - mW峰值功率對應的不同動態余量下的平均輸出功率和功率耗散不同，這也影響著系統的最大環境溫度。從表格數據可知，在靜止空氣中，TPA301在46°C以下可以全350 - mW額定功率工作而無需散熱片。

封裝與訂購信息

TPA301提供多種封裝選項，如SOIC（D）和HVSSOP（DGN），并且有不同的包裝數量和載體可供選擇。在訂購時，需要注意零件的狀態、材料類型、RoHS合規性、引腳鍍層/球材料、濕度敏感度等級/峰值回流溫度以及零件標記等信息。

總之，TPA301是一款性能出色的低電壓音頻功率放大器，在電源兼容性、輸出功率、功耗控制和封裝設計等方面都有優秀的表現。通過合理的應用設計和組件選擇，我們可以充分發揮其優勢，為音頻系統帶來更好的性能。你在使用類似音頻功率放大器時遇到過哪些問題呢？歡迎在評論區分享你的經驗和見解。
