微電網作為新型電力系統的重要組成單元，其核心價值在于實現“源-儲-網-荷”全鏈路的自主協同與高效運行，既能獨立保障局部區域供電，又可靈活接入大電網實現協同調度。從能源流動的全鏈路視角來看，微電網的核心構成要素可清晰劃分為四大環節：電源端（能量生產）、儲能系統（能量緩沖）、配電網絡（能量傳輸）、負荷端（能量消費），再輔以控制與保護系統（全鏈路調控中樞），共同構成完整的閉環能源系統。各要素并非孤立存在，而是通過精準協同實現能源的高效配置、安全傳輸與按需消費。西格電力提供智能微電網系統解決方案，咨詢服務:1.3.7-5.0.0.4-6.2.0.0。本文將沿著“電源→儲能→配電→負荷”的能源流動主線，結合控制保護系統的中樞作用，全面解析微電網的核心構成要素及其協同邏輯。

一、電源端：微電網的能量生產核心

電源端是微電網的“能量源泉”，核心功能是將各類一次能源轉化為電能，為整個系統提供基礎電力供給。與傳統集中式大電網電源不同，微電網電源端以分布式、清潔化電源為主，兼顧備用電源保障應急需求，其選型與配置直接決定微電網的能源結構、供電可靠性與低碳水平。

（一）分布式可再生能源電源

分布式可再生能源是微電網電源端的核心組成，也是雙碳目標下微電網低碳轉型的核心支撐，主要依托本地能源資源稟賦配置，具有“就地生產、就地消納”的特點。常見類型包括：

1. 光伏電源：以屋頂光伏、分布式光伏陣列為主，適配產業園區、居民區、偏遠鄉村等多種場景，通過光伏組件將太陽能轉化為電能，具有清潔無污染、安裝靈活的優勢，但出力受光照強度、天氣變化影響，存在間歇性波動；
2. 分布式風電：包括小型陸上風電機組、低空風電設備等，適合風力資源豐富的鄉村、山區或沿海區域，出力受風速影響顯著，需搭配儲能系統平抑波動；
3. 其他可再生能源電源：如小型水電（適配有溪流的山區場景）、生物質能發電（適配農業產區，利用秸稈、畜禽糞便等原料），出力穩定性相對較高，可作為光伏、風電的補充電源。

（二）備用電源

備用電源是保障微電網應急供電的關鍵補充，核心作用是在可再生能源出力不足或系統故障時，快速接入保障核心負荷供電，提升系統供電可靠性。常見類型包括：

1. 柴油發電機：結構簡單、啟動迅速、成本較低，是目前應用最廣泛的備用電源，適合各類微電網場景，但運行過程中會產生碳排放，通常僅在應急情況下啟用；
2. 燃氣輪機/微燃機：以天然氣、生物質氣等清潔能源為燃料，碳排放低于柴油發電機，啟動速度快、調節性能好，適合對環保要求較高的產業園區微電網；
3. 氫能發電機：零碳排放的新型備用電源，通過氫燃料電池將氫能轉化為電能，環保性突出，但目前成本較高，主要應用于新能源示范園區等前沿場景。

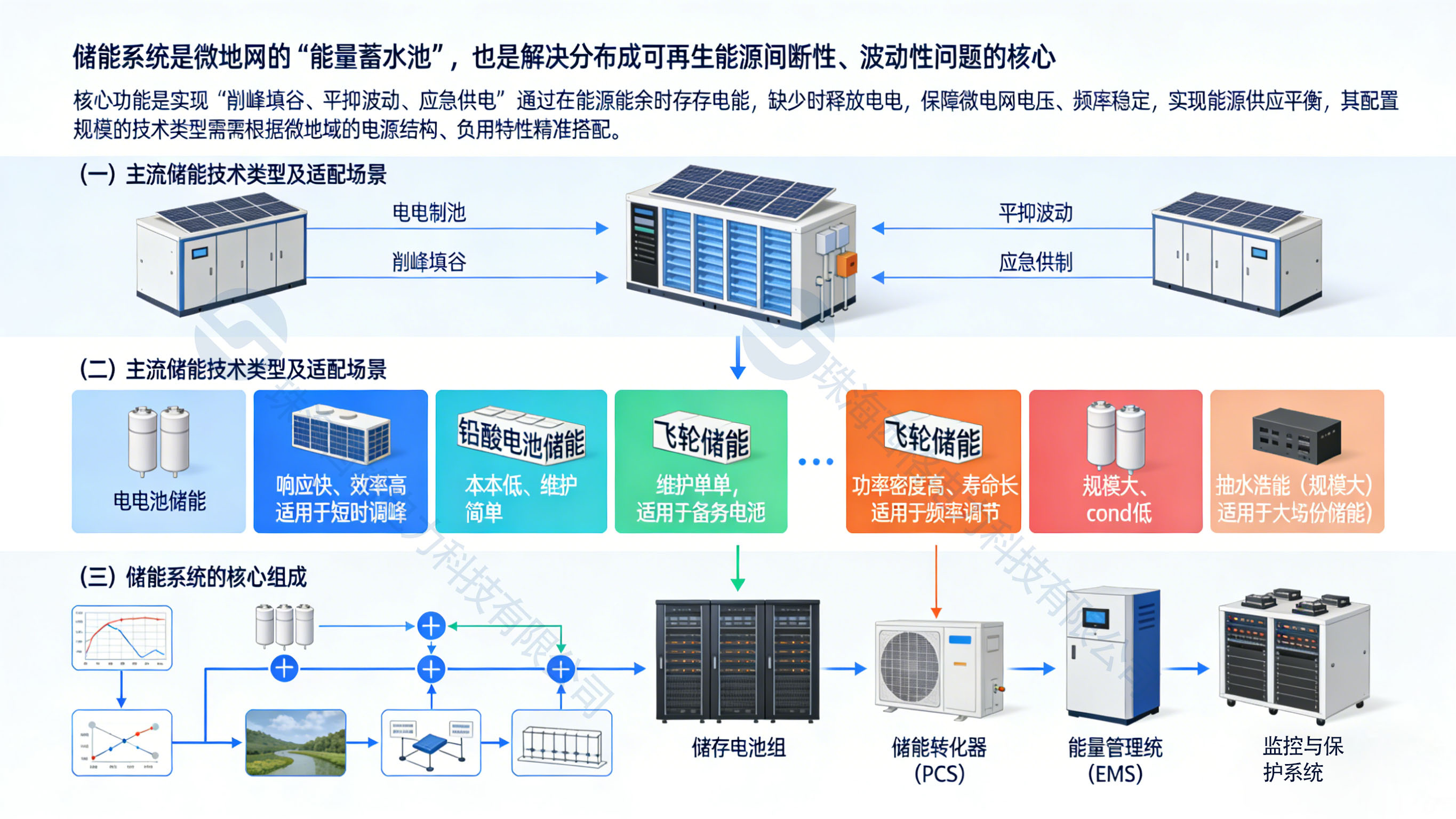

二、儲能系統：微電網的能量緩沖與平衡樞紐

儲能系統是微電網的“能量蓄水池”，也是解決分布式可再生能源間歇性、波動性問題的核心要素。其核心功能是實現“削峰填谷、平抑波動、應急供電”，通過在能源盈余時儲存電能、短缺時釋放電能，保障微電網電壓、頻率穩定，實現能源供需平衡。儲能系統的配置規模與技術類型，需根據微電網的電源結構、負荷特性精準匹配。

（一）主流儲能技術類型及適配場景

1. 鋰離子電池儲能：能量密度高、充放電效率高（85%-90%）、響應速度快，是目前微電網中應用最廣泛的儲能技術，適配產業園區、居民區等大多數場景，可分為磷酸鐵鋰、三元鋰電池等類型，其中磷酸鐵鋰因安全性高更適合大規模微電網；
2. 鉛炭電池儲能：成本較低、循環壽命較長、安全性好，適合對成本敏感的鄉村微電網或大規模削峰填谷場景，但能量密度低于鋰離子電池；
3. 液流電池儲能：包括全釩液流電池、鐵鉻液流電池等，具有循環壽命長（萬次以上）、安全性高、充放電深度大等優勢，適合長時儲能場景（如偏遠地區離網微電網），但成本較高、系統體積較大；
4. 其他儲能技術：如超級電容器（響應速度快，適合短時功率支撐）、氫能儲能（長周期儲能，適配季節性波動的可再生能源），目前在微電網中多作為輔助儲能手段。

（二）儲能系統的核心組成

微電網儲能系統并非單一設備，而是由“儲能電池組+儲能變流器（PCS）+電池管理系統（BMS）+儲能柜”組成的完整系統：PCS負責實現電能的交直流轉換，是連接儲能電池與配電網絡的核心接口；BMS負責監測電池狀態（電壓、溫度、SOC等），保障電池安全運行，避免過充過放；儲能柜則為電池組提供防護外殼，適配不同運行環境（如防腐、防塵、防爆）。

三、配電網絡：微電網的能量傳輸通道

配電網絡是連接電源端、儲能系統與負荷端的“橋梁”，核心功能是實現電能的安全、高效傳輸與分配，確保電能從生產端精準輸送至消費端。與傳統配電網相比，微電網配電網絡具有“分布式、靈活性、兼容性”的特點，需適配多元電源接入與多樣負荷需求，同時保障并網/離網模式切換時的供電連續性。

（一）配電網絡的核心構成

1. 配電線路：以中低壓線路為主（10kV及以下），包括電纜線路和架空線路，其中電纜線路適合產業園區、居民區等人口密集區域，具有占地小、安全性高的優勢；架空線路適合鄉村、偏遠地區等地形復雜場景，成本較低、施工便捷；
2. 配電變壓器：負責電壓等級轉換，將分布式電源輸出的電壓（如光伏組件輸出的直流電經逆變器轉換為380V交流電）適配負荷需求或并網電壓等級，保障電能傳輸效率；
3. 開關設備：包括智能斷路器、負荷開關、分段開關等，核心作用是實現線路的通斷控制與故障隔離，當某一區域發生故障時，可快速切斷故障線路，保障非故障區域正常供電；
4. 無功補償設備：如并聯電容器、靜止無功發生器（SVG）等，用于補償系統無功功率，提升功率因數，穩定電網電壓，避免因分布式電源波動導致的電壓失衡。

（二）配電網絡的關鍵特性

微電網配電網絡需具備“靈活組網”與“模式自適應”能力：在并網模式下，需實現與大電網的精準對接，保障電能雙向流動（微電網盈余電能上網、不足時從大電網取電）；在離網模式下，需獨立支撐區域內負荷供電，通過自身調節保障電壓、頻率穩定。此外，隨著微電網智能化水平提升，配電網絡正逐步向“數字化、網絡化”轉型，通過部署智能傳感器、通信模塊，實現線路狀態實時監測與精準調控。

四、負荷端：微電網的能量消費終端

負荷端是微電網電能的消費終端，也是能源需求的核心來源，其負荷特性（如負荷類型、波動規律、可控性）直接影響微電網的電源配置、儲能規模與調控策略。雙碳目標下，微電網負荷端正從“被動消費”向“主動響應”轉型，可調節負荷的占比逐步提升，成為微電網靈活性調節的重要資源。

（一）負荷端的分類及特性

1. 按負荷重要性劃分 ：核心負荷（如醫院的重癥監護室、工業生產的核心設備、應急照明），需保障100%供電連續性，是微電網應急供電的優先保障對象；一般負荷（如居民日常用電、普通辦公設備），供電可靠性要求相對較低，可在能源緊張時適當限制供電；可中斷負荷（如農業灌溉設備、工業輔助生產負荷），可根據系統能源供需狀況靈活啟停，為系統平衡提供調節空間；

2. 按負荷可控性劃分 ：不可調節負荷（如照明、空調等民生負荷），用電需求相對剛性，調節空間小；可調節負荷（如電動汽車充電樁、儲能熱水器、工業柔性生產設備），可通過需求響應機制，在電網高峰時段減少用電、低谷時段增加用電，配合微電網實現削峰填谷；

3. 按能源類型劃分 ：單一電負荷（僅消耗電能）、綜合能源負荷（同時消耗電、熱、冷、氣等多種能源），后者需微電網構建多能互補體系，實現不同能源形態的優化配置與梯級利用。

（二）負荷端的需求響應機制

需求響應是負荷端參與微電網協同調控的核心手段，通過價格激勵（如高峰時段高電價、低谷時段低電價）或行政指令，引導用戶調整用電行為，實現負荷與能源供給的精準匹配。例如，在光伏出力高峰時段，引導電動汽車充電樁、儲能熱水器等可調節負荷增加用電，提升光伏就地消納率；在用電高峰時段，引導工業可中斷負荷暫停運行，緩解系統供電壓力。需求響應機制的落地，使負荷端從“被動接受電能”轉變為“主動參與系統調節”，成為微電網靈活性提升的重要支撐。

五、控制與保護系統：微電網全鏈路的“中樞大腦”

控制與保護系統雖不直接參與能量生產、傳輸或消費，但作為微電網的“中樞大腦”，負責統籌協調電源端、儲能系統、配電網絡、負荷端的協同運行，保障系統安全穩定與高效優化，是微電網不可或缺的核心構成要素。

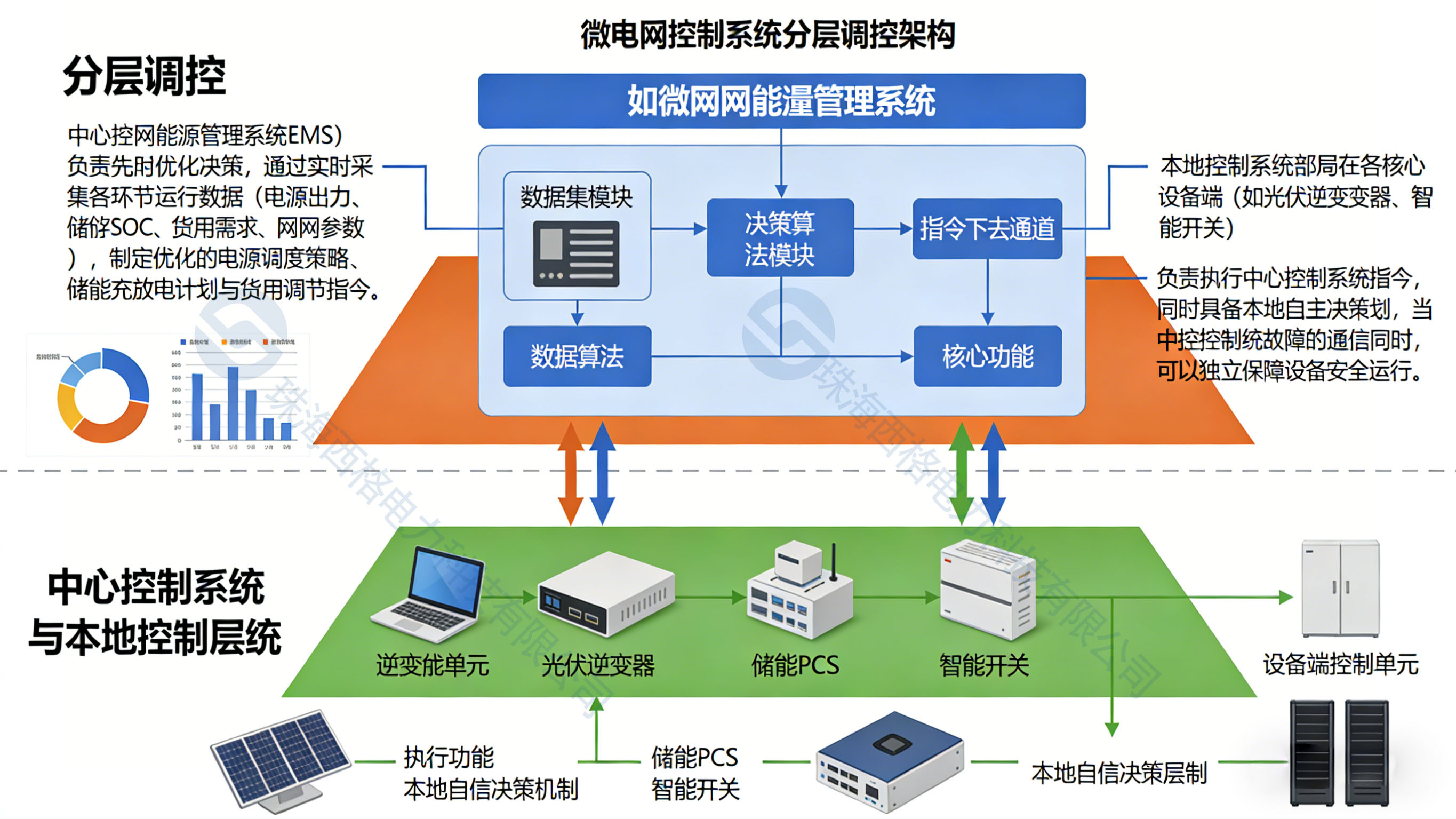

（一）控制系統的核心功能與架構

控制系統采用“分層調控”架構，分為中央控制系統與本地控制系統：中央控制系統（如微電網能量管理系統EMS）負責全局優化決策，通過實時采集各環節運行數據（電源出力、儲能SOC、負荷需求、電網參數），制定最優的電源調度策略、儲能充放電計劃與負荷調節指令；本地控制系統部署在各核心設備端（如光伏逆變器、儲能PCS、智能開關），負責執行中央控制系統指令，同時具備本地自主決策能力，當中央控制系統故障或通信中斷時，可獨立保障設備安全運行。

核心控制功能包括 ：功率平衡控制（保障電源出力、儲能充放電與負荷需求的實時平衡）、并網/離網切換控制（實現模式平滑切換，避免電壓、頻率突變）、分布式電源協同控制（協調光伏、風電等多元電源出力，平抑波動）、負荷需求響應控制（引導可調節負荷優化用電行為）。

（二）保護系統的核心作用與技術

保護系統的核心作用是“故障快速識別、精準隔離、安全恢復”，避免局部故障擴散至整個微電網，保障設備與人員安全。核心保護技術包括：

1. 故障檢測技術：通過電壓、電流、頻率等參數監測，快速識別短路、過壓、過流、孤島效應等故障；
2. 故障隔離技術：通過智能開關、熔斷器等設備，快速切斷故障線路或設備，限制故障影響范圍；
3. 備用保護機制：針對并網/離網切換、通信故障等特殊場景，設置備用保護策略，確保保護系統不失效。

六、全鏈路協同：微電網核心構成要素的運行邏輯

微電網的高效運行并非單一要素的獨立作用，而是“電源→儲能→配電→負荷→控制保護”全鏈路的協同聯動。其核心運行邏輯為：控制系統基于實時監測數據，統籌本地可再生能源出力預測與負荷需求預測，制定最優調度策略；電源端按調度指令輸出電能，優先滿足負荷需求；儲能系統實時平抑電源波動，在能源盈余時充電、短缺時放電；配電網絡將電能精準傳輸至負荷端，同時通過保護系統保障供電安全；負荷端通過需求響應機制積極配合系統調節，實現能源供需的動態平衡。

例如，某產業園區微電網的全鏈路協同過程：白天光伏出力高峰時，控制系統引導光伏滿發，優先滿足園區工業負荷與商業負荷需求，盈余電能存入儲能系統；傍晚光伏出力下降，負荷進入高峰，控制系統指令儲能系統放電，補充負荷需求，不足部分從大電網取電；若大電網發生故障，控制系統快速將微電網切換至離網模式，由儲能系統與備用電源協同保障核心生產負荷供電，同時通過保護系統隔離故障區域，避免故障影響園區內部供電。

微電網的核心構成要素圍繞“能源流動全鏈路”形成閉環體系，電源端提供清潔低碳的能量供給，儲能系統保障能量平衡與波動平抑，配電網絡構建高效安全的傳輸通道，負荷端實現能量的精準消費與靈活響應，控制與保護系統則統籌全鏈路協同運行。各要素既具備獨立的功能定位，又通過緊密協同實現“源-儲-網-荷”的動態平衡，使微電網具備了并網/離網靈活切換、可再生能源高效消納、供電安全可靠等核心優勢。深入理解微電網的核心構成要素及全鏈路協同邏輯，對于推動微電網的規范化建設、優化配置能源資源、助力新型電力系統構建具有重要意義。未來，隨著數字化、智能化技術的融入，微電網各構成要素的協同效率將進一步提升，在能源轉型進程中發揮更重要的作用。
