開發板簡介

1

開發板介紹

WTDKP4C5-S1 開發板是深圳市啟明云端有限公司推出的，基于 WT01P4C5-S1 核心板設計的開發板。WT01P4C5-S1 核心板基于集成樂鑫 ESP32-P4 及 ESP32-C5 芯片，搭載雙核 360 MHz RISC-V 處理器并支持 2.4G & 5G 雙頻 Wi-Fi6（802.11ax）。開發板支持 USB 2.0、MIPI-CSI、MIPI-DSI、DC 12V供電接口，可滿足客戶對低成本，低功耗的多媒體產品的開發需求。

開發板大部分管腳均已引出至排針，開發人員可根據實際需求，輕松通過跳線連接多種外圍設備，同時也可將開發板插在面包板上使用。

2

開發板圖片

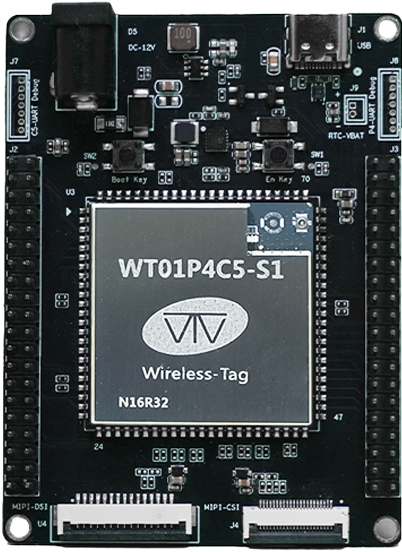

圖1：WTDKP4C5-S1 開發板（正面）

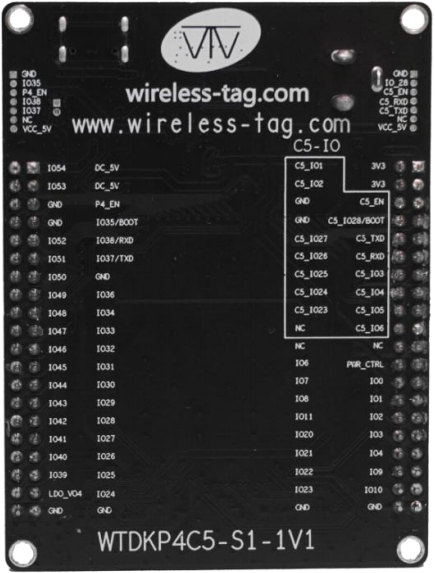

圖2：WTDKP4C5-S1 開發板（背面）

3

產品特點

RISC-V 32 位雙核處理器，主頻 360 MHz

核心板搭載樂鑫科技 ESP32-P4、ESP32-C5 雙芯片

樂鑫科技 ESP32-P4、ESP32-C5 芯片全引腳引出開發板

支持 2.4GHz & 5GHz 雙頻 Wi-Fi6

成熟的軟件支持，基于樂鑫 ESP-IDF 物聯網開發框架

4

組件介紹

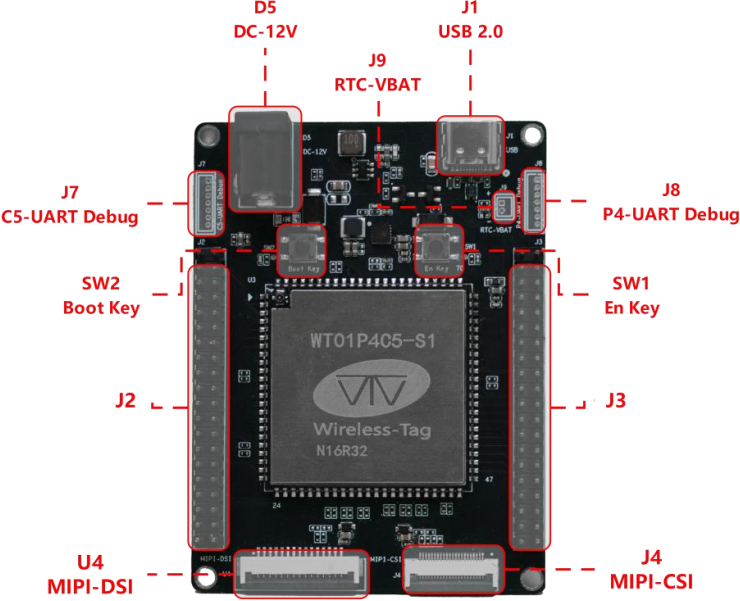

圖3：WTDKP4C5-S1 開發板組件介紹（正面）

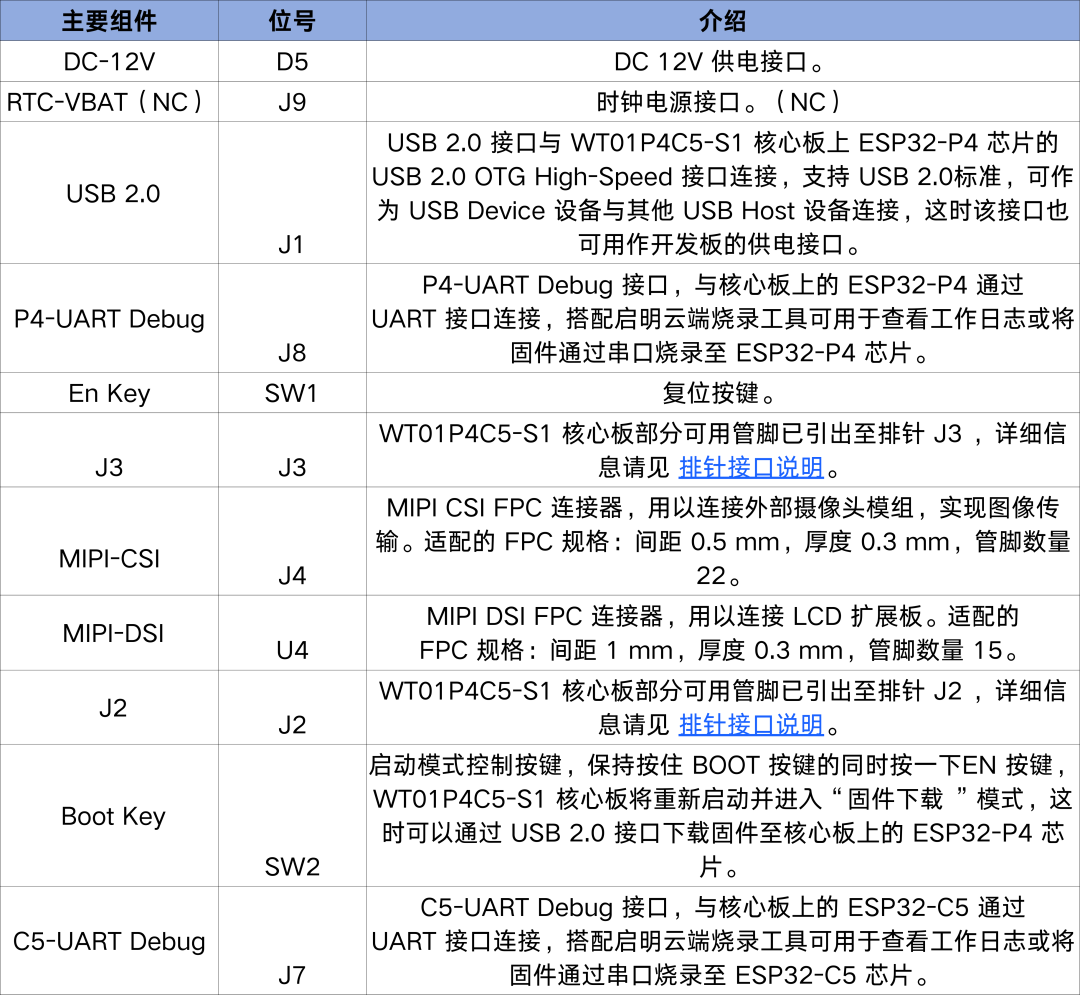

以下按照順時針的順序依次介紹開發板上的主要組件。

5

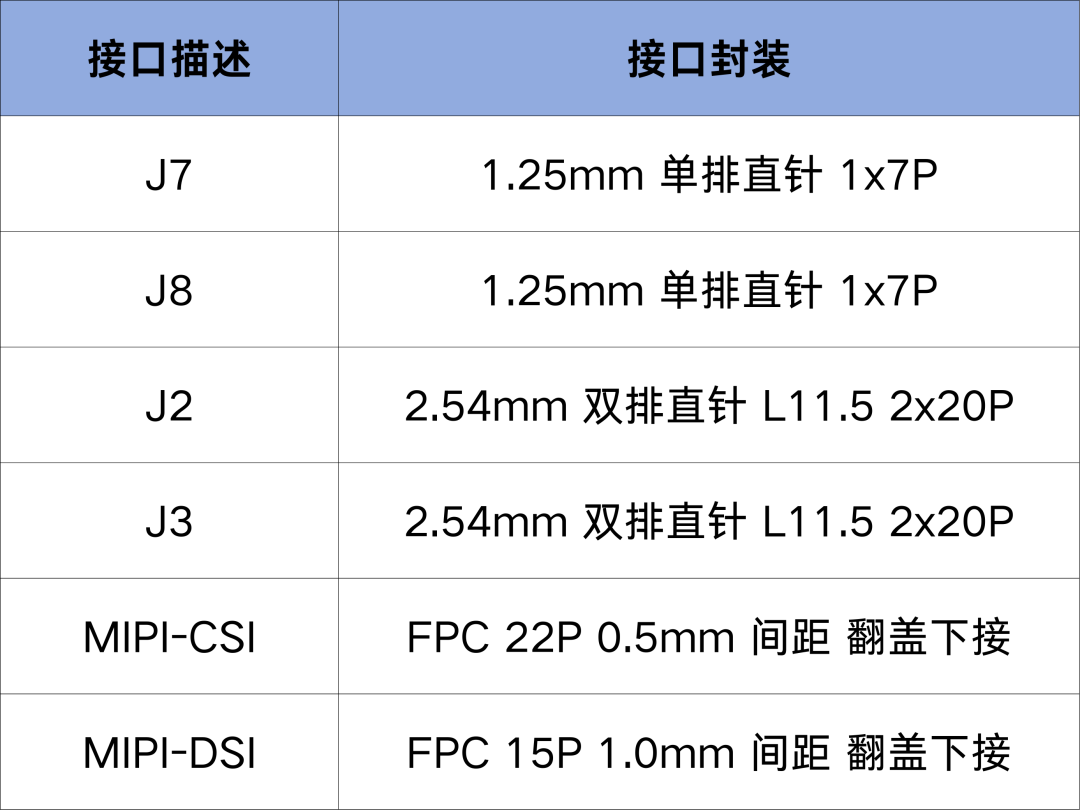

接口封裝

硬件參考

1

功能框圖

WTDKP4C5-S1 開發板板的主要組件和連接方式如下圖所示。

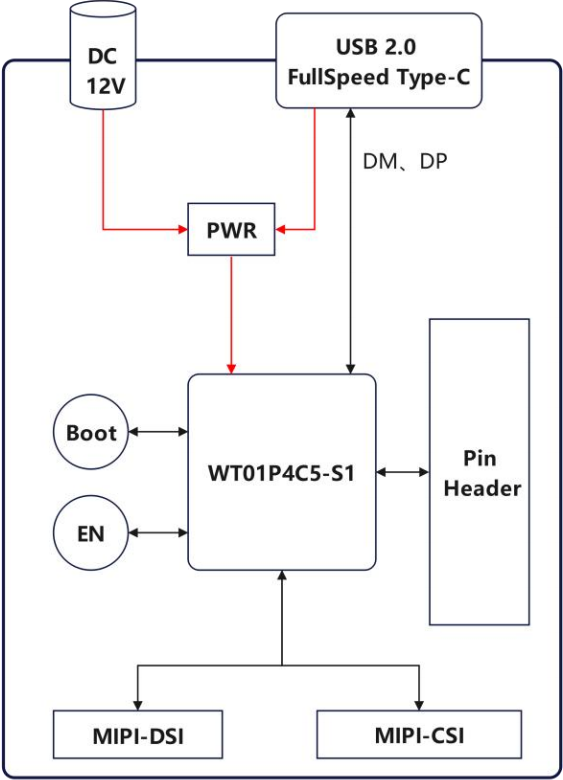

圖4：WTDKP4C5-S1 功能框圖

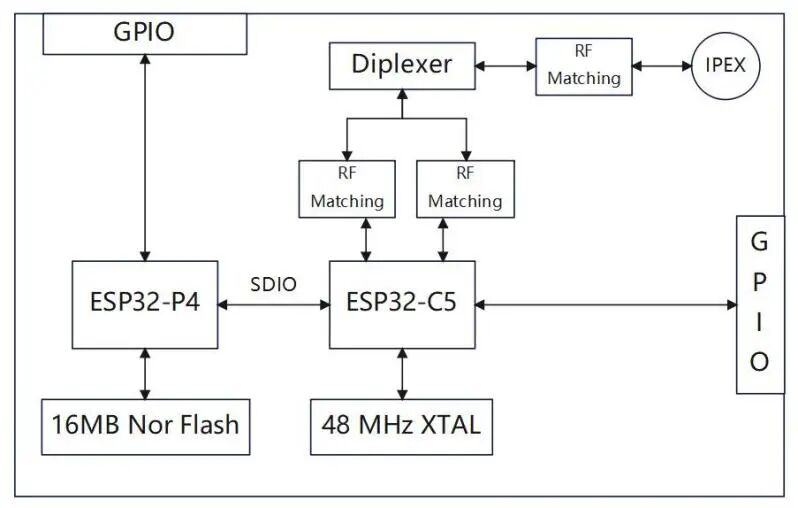

圖5：WT01P4C5-S1 硬件框圖

核心板內的 ESP32-P4 與 ESP32-C5 通過 SDIO 連接，下圖為兩者引腳對應圖。

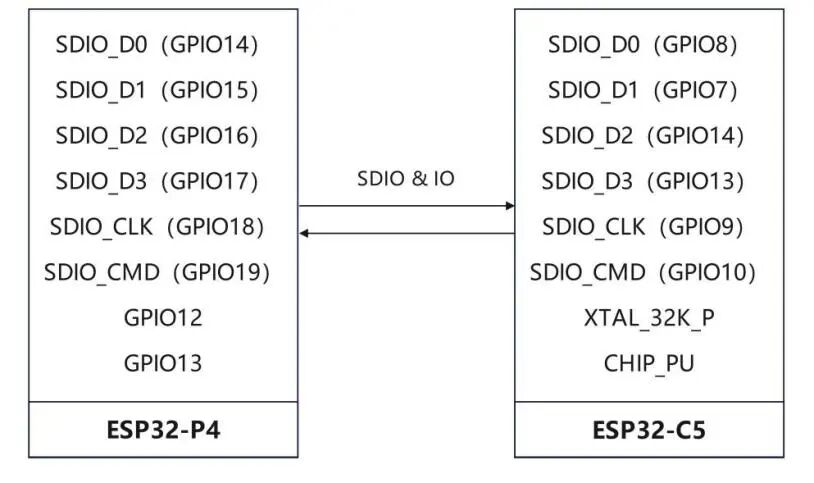

圖6：P4 & C5 引腳對應圖

2

排針接口說明

下表列出了開發板排針（J2、J3、J7、J8、）的名稱和功能。

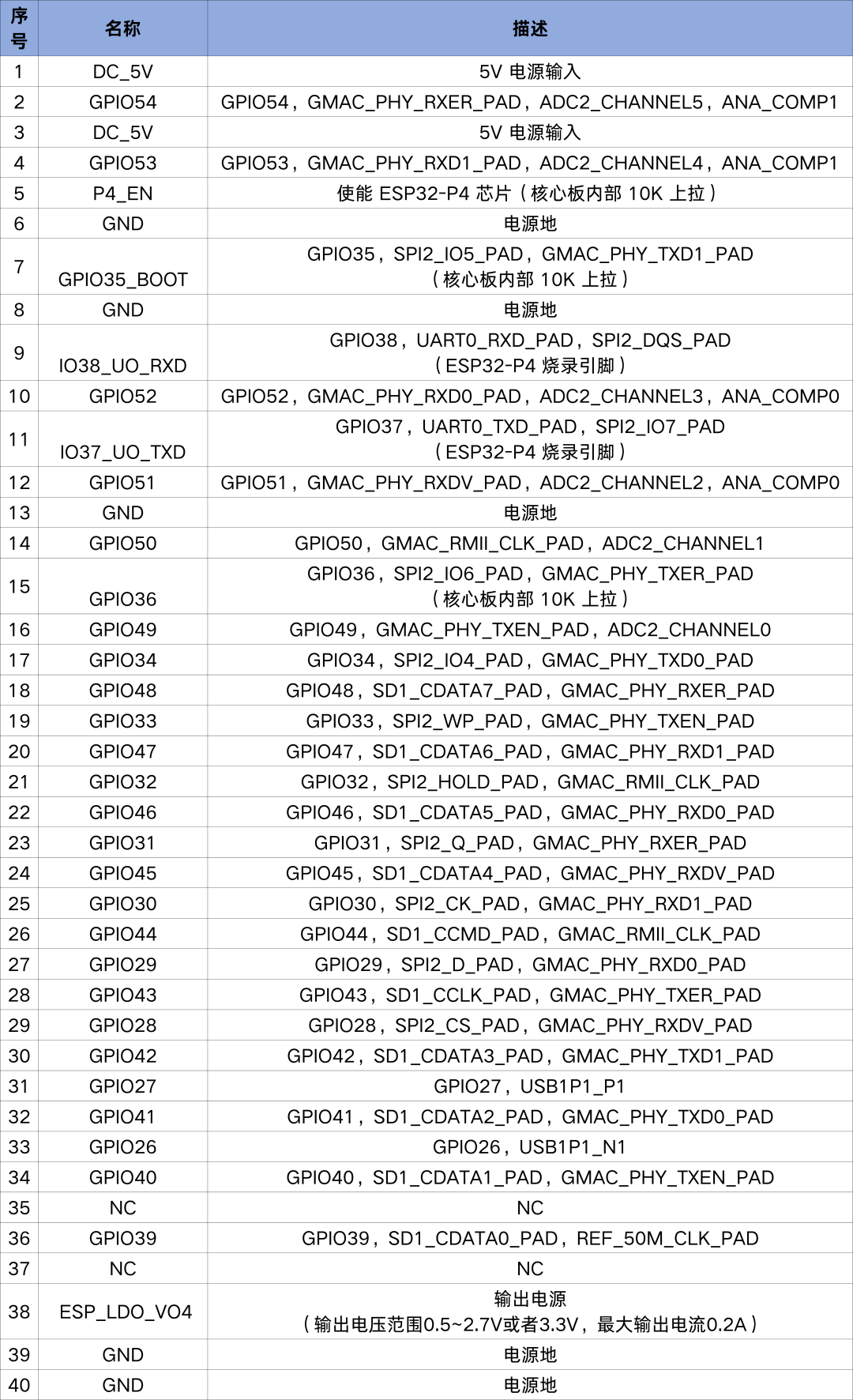

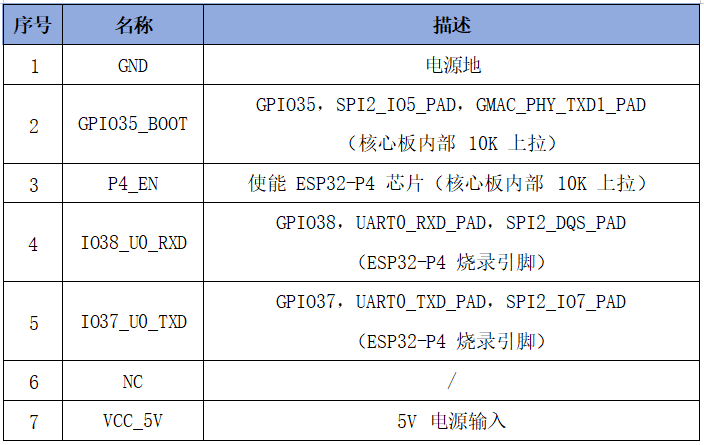

表1：J2 排針詳細功能描述

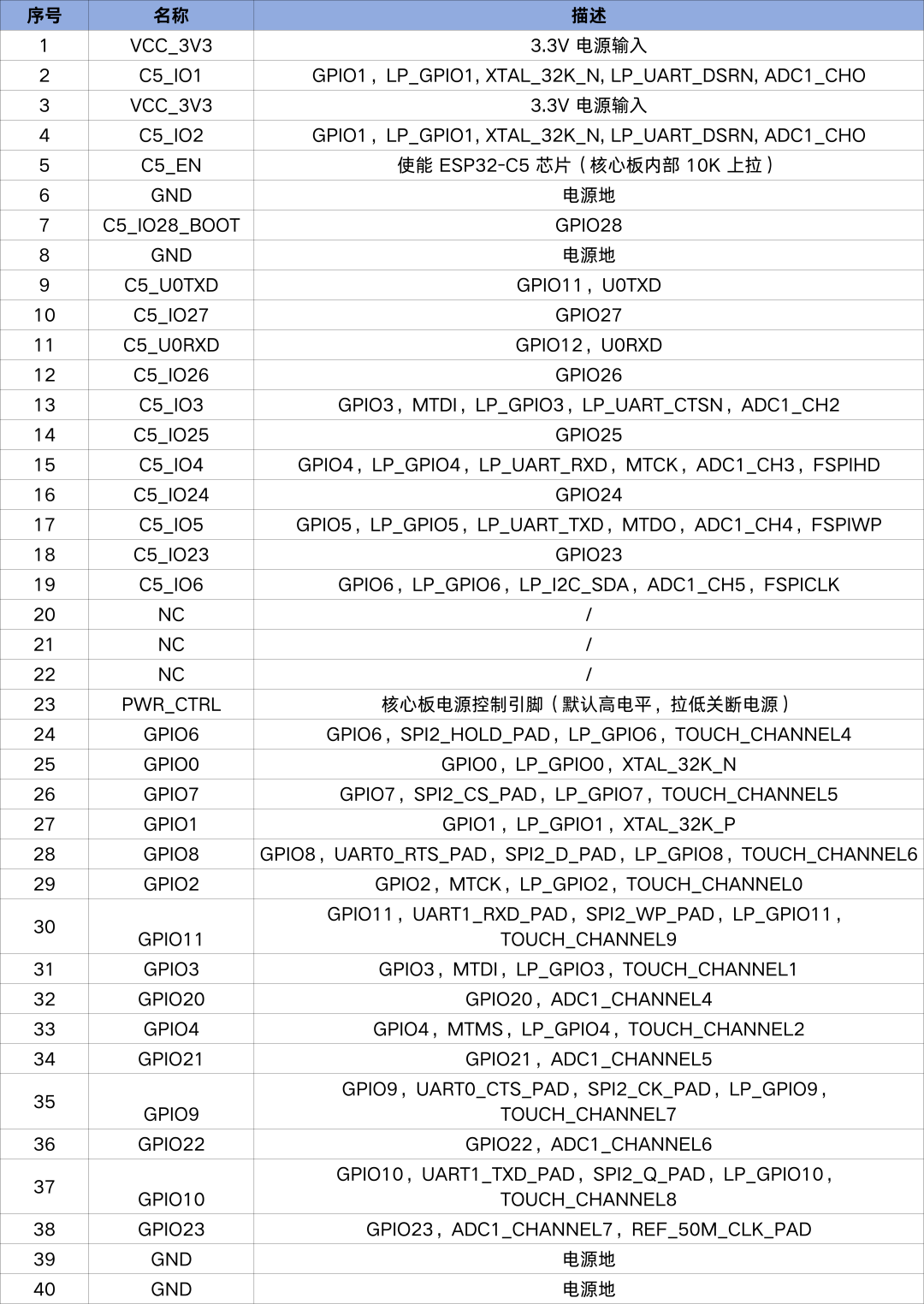

表2：J3 排針詳細功能描述

表3：J7 排針詳細功能描述

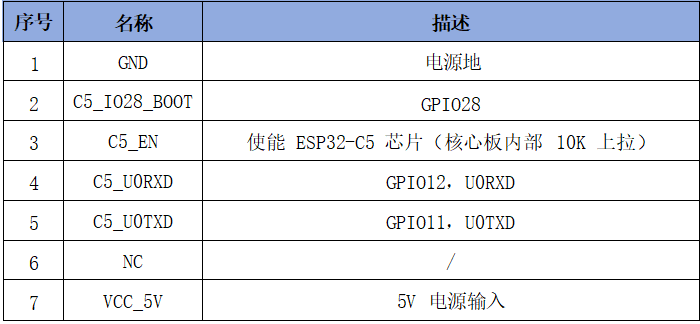

表4：J8 排針詳細功能描述

使用指引

本節將簡要介紹 WTDKP4C5-S1 開發板

1

3.1. 準備工作

WTDKP4C5-S1 開發板

USB Type-C 數據線或 DC 12V 電源適配器

電腦（Windows、Linux、macOS均可）

啟明云端燒錄工具

LCD 屏幕（可選）

攝像頭（可選）

2

硬件設置

01

開發板供電說明

使用 DC 12V 電源適配器連接開發板上的 DC 電源接口供電

使用 USB Type-C 數據線連接開發板上的 USB Type-C 接口供電

使用啟明云端燒錄工具連接 J7、J8 處的任一端子后，使用 USB Type-C數據線連接燒錄工具上的 USB Type-C 接口供電

02

開發板燒錄或調試說明

使用啟明云端燒錄工具連接 J7 處的端子后，使用 USB Type-C 數據線連接燒錄工具上的 USB Type-C 接口與電腦，即可將固件通過串口燒錄至ESP32-C5 芯片及調試

使用啟明云端燒錄工具連接 J8 處的端子后，使用 USB Type-C 數據線連接燒錄工具上的 USB Type-C 接口與電腦，即可將固件通過串口燒錄至ESP32-P4 芯片及調試

使用 USB Type-C 數據線連接開發板上的 USB Type-C 接口并連接到電腦時，長按 Boot Key 按鍵，同時按一下 EN Key 按鍵即可將固件通過串口燒錄至 ESP32-P4 芯片

若使用其他串口工具，上電前，將 BOOT 腳接地，并連接相應串口引腳，上電后，芯片即可進入下載模式，通過電腦燒錄工具可將固件通過串口燒錄至對應芯片及調試

3

軟件設置

可前往樂鑫科技 ESP-IDF 快速入門，查看如何快速設置開發環境，將應用程序燒錄至 WTDKP4C5-S1 開發板。或前往啟明云端代碼倉庫 GitHub Examples尋找對應開發板/開發板應用示例，可自行下載編譯后燒錄至開發板即可開始開發使用。
