安規電容，顧名思義，其核心特性在于 “安全” 二字。當它在電路中失效時，不會引發電擊風險，能切實保障人身安全，這也是它與普通電容最本質的區別。普通電容在外部電源斷開后，內部儲存的電荷往往會保留較長時間，存在觸電隱患，而安規電容則能避免這種情況。從外觀來看，安規電容多呈現藍色、黃色、灰色或紅色，易于識別。

一、安規電容的兩大類型

1.安規 X 電容
X 電容跨接在電力線的 “L-N” 之間，主要作用是抑制差模干擾。它通常采用金屬化薄膜作為介質，容量在 uF 級別。從外觀上看，X 電容多為方型，類似盒子形狀，表面會清晰標注安全認證標志、耐壓值以及相關標準等信息。需要注意的是，X 電容雖屬于 CBB 電容的范疇，但并非所有 CBB 電容都能作為 X 電容使用，必須滿足特定的安規標準才行。

X 電容跨接在電力線的 “L-N” 之間，主要作用是抑制差模干擾。它通常采用金屬化薄膜作為介質，容量在 uF 級別。從外觀上看，X 電容多為方型，類似盒子形狀，表面會清晰標注安全認證標志、耐壓值以及相關標準等信息。

2.安規 Y 電容
一般為陶瓷類電容器，常常成對出現，外觀多為扁圓形，顏色以藍色較為常見，主要用于抑制共模干擾，容量在 nF 級別。由于受到漏電流的限制，Y 電容的容量不能過大。Y 電容適用于隔離場合，按照 IEC 標準，Y1 產品的電氣間隙最小為 8.0㎜，Y2 產品的電氣間隙不低于 6.3㎜，足夠的安全距離可避免高壓通電時發生拉弧現象。

二、安規電容的選擇要點

1.耐壓選擇
X 型安規電容根據耐壓值分為 X1、X2、X3 三種。在安全等級中，它們?cè)试S的峰值脈沖電壓過電壓等級不同：X1 為 2.5kV＜X1≤4.0kV，X2≤2.5kV，X3≤1.2kV。在實際應用中，X2 電容因性能均衡而被廣泛選用。

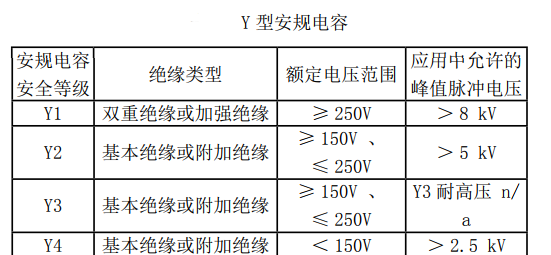

Y 型安規電容的安全等級劃分則與電壓相關：Y1≥250V，允許峰值脈沖電壓＞8KV；150V≤Y2≤300V，允許峰值脈沖電壓＞5KV；Y4＜150V，允許峰值脈沖電壓＞2.5KV。選擇時，需根據不同電路的需求，匹配合適耐壓值的安規電容，既不能過大也不能過小。

2.認證類型
安規電容必須通過相關認證，這是其安全性的重要保障。安規認證涵蓋產品安全認證、環境認證、能源認證等多個方面，不同國家和地區有不同的安規規定，部分還屬于強制認證。常見的認證包括中國的 CQC 認證、德國的 VDE 認證、美國的 UL 認證、歐盟的 ENEC 認證、韓國的 KC 認證等。在選擇安規電容時，要根據應用場合和目標市場，選用具備相應認證的產品。

三、安規電容的廣泛應用

1.X 安規電容的應用

?抑制電磁干擾：這是 X 電容最常見的作用。它的兩根引腳跨接在零線和火線之間，適用于高頻、直流、交流、耦合以及跨接脈沖電路等場景，能夠承受過壓沖擊。通常情況下，X 電容會與電阻并聯使用，以起到泄放電荷的作用。

?阻容降壓：在成本要求較低的產品中，X 電容常被用于阻容降壓。其工作原理是利用電容在特定交流信號頻率下產生的容抗來限制最大工作電流。當在電容器上串聯一個阻性元件時，阻性元件兩端的電壓和功耗由其自身特性決定。因此，電容降壓實際上是利用容抗限流，電容器在電路中起到限制電流和動態分配電壓的作用。

?濾波：X2 安規電容可用于直流濾波，并且可以并聯使用以增強濾波效果。

2.Y 安規電容的應用

在隔離式開關電源中，初級和次級之間常加 Y 電容，目的是為次級的共模電流提供回路到初級，減少共模電流對輸出的影響。Y 電容串接在高壓地和低壓地之間，有時會采用兩個 Y 電容串聯，以提高高壓地和低壓地之間的耐壓。若出現耐壓不足導致安規電容無法通過耐壓測試的情況，可選用高壓陶瓷電容作為 Y 電容。

Y 電容常見的接法有四種：一是接在輸入端，與共模電感組成濾波器，L 和 N 分別對 PE 加；二是接在儲能大電容的正負端對 PE 加；三是接在輸出端對 PE 加；四是跨接在變壓器的原副邊之間。

總之，安規電容憑借其獨特的安全特性和多樣的功能，在各類電子設備中發揮著不可或缺的作用，了解其特性與應用，對于電路設計和安全保障具有重要意義。
