在便攜式藍牙音箱朝著更大功率、更高音質發展的趨勢下，如何在小體積內實現持續、穩定的百瓦級音頻輸出，成為設計關鍵。本文通過拆解一款典型的100W便攜藍牙音箱，重點分析其電源架構，并解讀遠翔FP5207升壓芯片 在此類高功率設計中的核心作用。

整機架構及供電瓶頸：

該音箱主要由藍牙模塊、主板、揚聲器單元、鋰電池、被動振膜、PCB電路板、功放模塊以及外殼等部分構成。那么，它是如何實現百瓦級大功率輸出的呢？接下來我們將重點分析其PCB功放模塊的設計。該模塊集成了升壓電感、升壓肖特基二極管、升壓MOS管、功放濾波電感以及TPA3118功放芯片。其中，電源管理部分采用FP5207升壓芯片，其作用至關重要。
內部PCB功放模塊：

實現百瓦輸出的主要難點在于：普通鋰電池組的輸出電壓通常在7.4V至12V之間，無法直接滿足高效率D類功放（如TPA3118）所需的工作電壓，從而限制了音箱的最大輸出功率。而FP5207正是通過升壓轉換，為功放提供充足且穩定的高壓供電，從而突破這一限制。

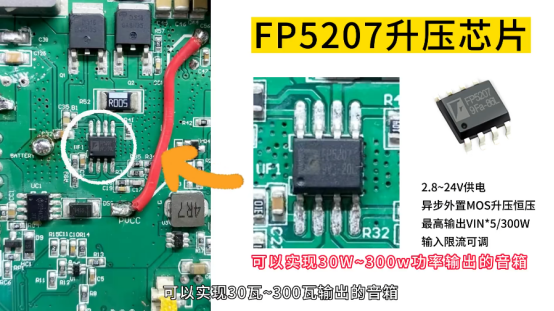

核心供電：FP5207升壓芯片

從拆解中可以看出，為實現百瓦級大功率輸出并突破供電電壓的限制，該音箱核心采用了遠翔FP5207升壓IC作為電源管理方案。該芯片是一款異步、外置MOS管的升壓型控制器，其主要技術特性如下：
① 低啟動電壓：2.8V，適配鋰電池應用
② 高升壓比：輸出電壓最高可達輸入電壓的5倍
③ 大功率支持：通過外置MOS管，可支持持續300W以上的輸出功率，輕松覆蓋30W–300W的音箱應用
④ 強驅動能力：直接驅動多顆外置MOSFET，為后級功放提供充沛且穩定的高壓電源

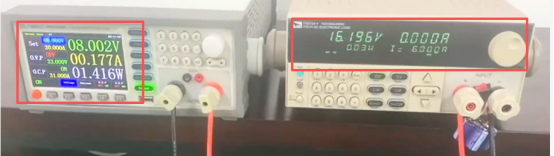

從下圖的升壓測試可以看出，對于100瓦或以上功率的音箱，需要升壓芯片FP 5207, 將電池電壓升壓至15V到24V，更大功率，更好音質一直是音箱市場不斷的品質追求。
升壓測試：

該音箱通過FP5207高效升壓方案與TPA3118功放芯片的組合，成功在便攜形態下實現了100W級音頻輸出 。拆解可見，要在便攜設備里實現百瓦功率，升壓電路的設計至關重要。FP5207能夠把電池電壓有效提升，并穩定驅動后級功放，實際表現可靠。對于需要兼顧功率與體積的設計來說，這是一款值得考慮的電源芯片。

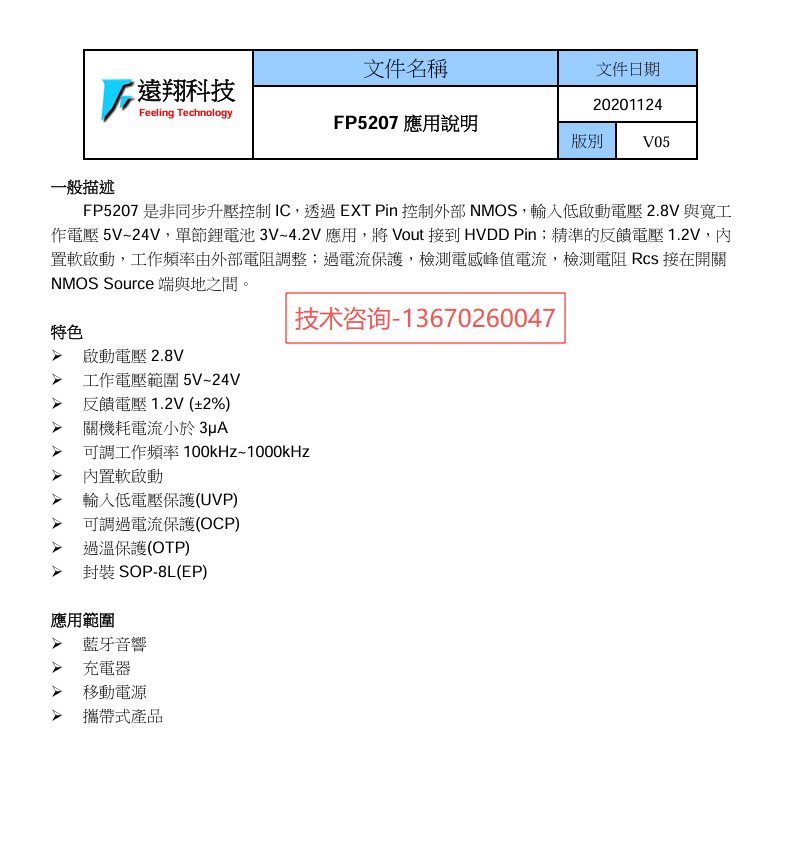

FP5207中文規格書：
