華芯微電子低功耗藍牙廣播發射芯片HS24G1820產品介紹
HS24G1820是一款低功耗、低成本高性能的低功耗藍牙廣播發射芯片，內部集成了發射機/GFSK調制解調器和BLE系帶處理，符合藍牙5.1核心協議，同時內部集成了一個8位MCU，包含1K*14-bit的一次性可編程只讀電存儲器(OTP-ROM)、40Byte的SRAM。芯片外圍器件極少，適用于各種低成本小型藍牙遙控器方案。
產品特征
| ◆超低成本藍牙發射芯片 | ◆符合藍牙5.1核心協議 |
| ◆最大輸出功率：+9dBm | ◆傳輸速率：1Mbps |
| ◆內部IIC協議 | ◆24mA@9dBm瞬態發射電流 |
| ◆1K×14的程序存儲器 | ◆40 × 8位通用寄存器 |
| ◆4個雙向標準IO端口 | ◆睡眠電流1.2uA |
| ◆ESOP8封裝 | ◆最多支持1個燈+9個按鍵 |
| ◆極少的外圍元器件 |

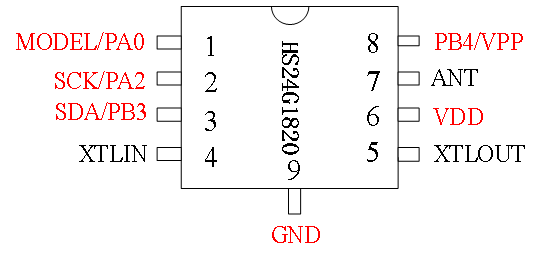

封裝信息
芯片為ESOP8封裝，腳位如下：

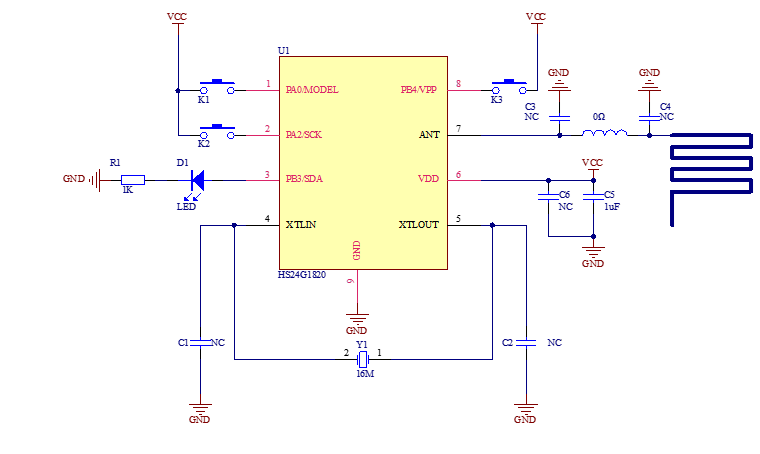

應用電路圖

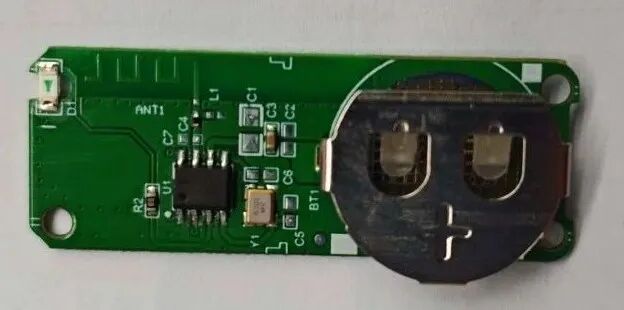

實物圖
下圖為華芯微電子新國標電瓶車藍牙遙控器方案，空曠場地測試距離70米以上。
BOM表
| 元器件 | 封裝 |
| HS24G1820芯片 | ESOP8 |
| 16MHz晶振 | SMD3225 |
| 電阻0Ω | 0402 |
| 電容1uF | 0603 |
| 電阻1KΩ | 0603 |
| LED | 0805 |
