RS1507S是一款8位單通道AD轉換芯片，采用Pipeline架構設計，帶有片上跟蹤和保持電路，支持全差分輸入或者單端輸入，最高轉換速率支持125MSPS，在整個工作電壓和工作溫度范圍內具有出色的動態性能。

RS1507S模數轉換芯片工作電壓支持2.7V至3.6V，8位并行數據輸出接口，兼容TTL/CMOS電平，并內置了一個精準的1.25V參考電壓，也可以通過外部對應通道參考電壓輸入引腳輸入需要的基準電壓來調整ADC內核的基準電壓，從而根據采樣需要調整ADC的滿量程范圍。

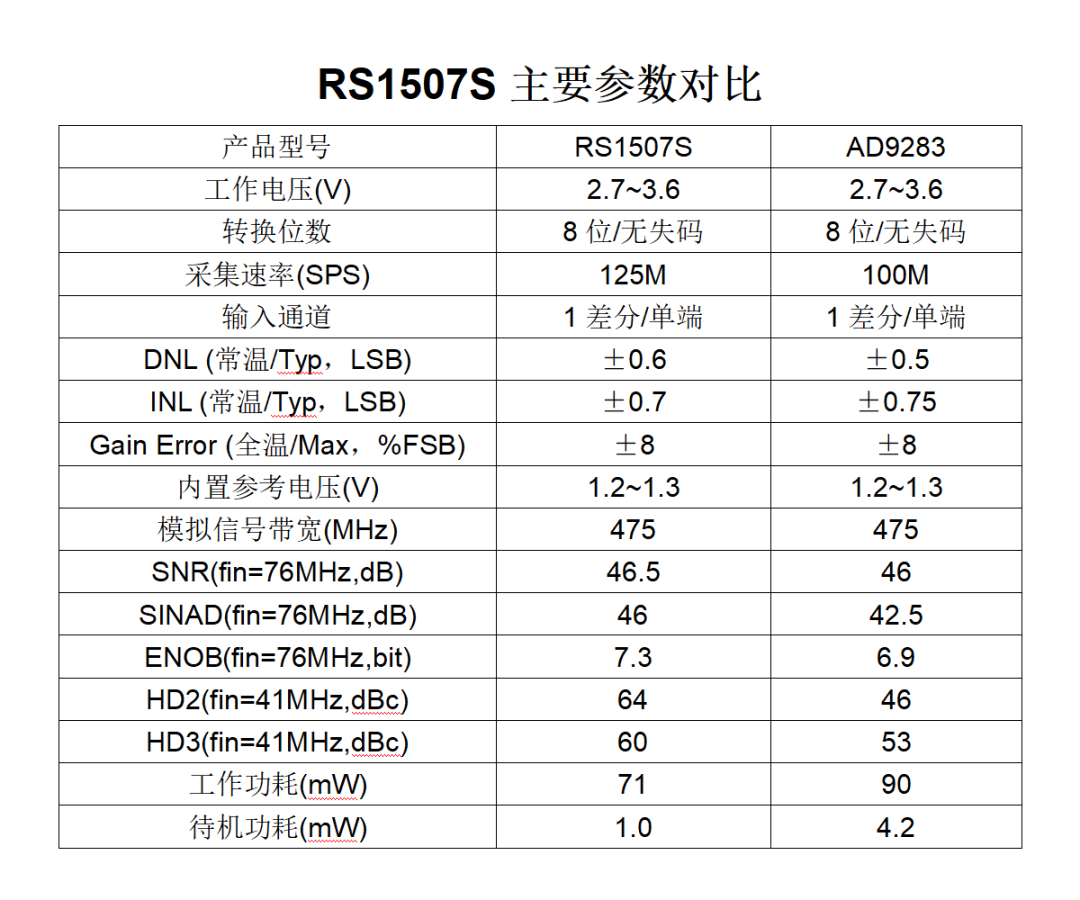

RS1507S對標AD9283的參數指標設計，并根據工藝和用戶具體應用做了適當的優化和取舍，在工藝滿足的前提下盡可能提升參數性能，以使其能滿足更多的應用場景，真正做到兼容替換。

其主要特性如下：

?單通道，8位，最高125MSPS；

?低功耗：71mW @ 125MSPS

?片內基準參考電壓和采樣保持

?模擬帶寬475MHz

?SNR=46.5dB@41MHz & 76MSPS

?1Vpp模擬輸入電壓范圍

?單電源3V工作，支持2.7V~3.6V電壓范圍

?待機功耗1.0mW

?INL: ±0.7LSB(Typ)

?DNL: ±0.6LSB(Typ)

?Gain Error: ±2.5%FS(Typ)

?工業級工作溫度范圍：-40°C ~ 85°C。

RS1507S封裝和管腳定義

RS1507S采用20腳SSOP 封裝，管腳定義完全兼容AD9283，歡迎各界工程師朋友索樣評測。
