NI 9512是C系列步進電機驅動接口模塊，采用NI-RIO、NI-SoftMotion驅動，可以生成精確的步進脈沖和方向信號。通過硬件集成，在保證步進電機成本優勢的同時，大幅提升了其運動性能、系統集成度和同步精度。本文將帶你快速上手，重點講解如何在LabVIEW環境中，通過NI?SoftMotion驅動配置與運用NI 9512。

下面請跟隨小編一起來學習一下吧！

本文分享：

NI 9512使用教程

一、NI 9512板卡

1、板卡介紹

NI 9512是單軸、單編碼器C系列步進電機驅動接口模塊。板卡提供了用于單軸的步進驅動器接口信號、一套完整的運動I/O（包括用于原點開關和限位開關的輸入I/O）、用于位置反饋的增量編碼器輸入以及通用輸入和輸出。 板卡還包含了高級運動功能，如位置捕獲和位置比較，并可直接連接到P7000系列步進驅動器。 NI?9512處理器運行樣條插值引擎和NI申請專利的步長生成算法，可產生更平滑的運動，從而實現精確的步進運動控制。

2、原理框圖

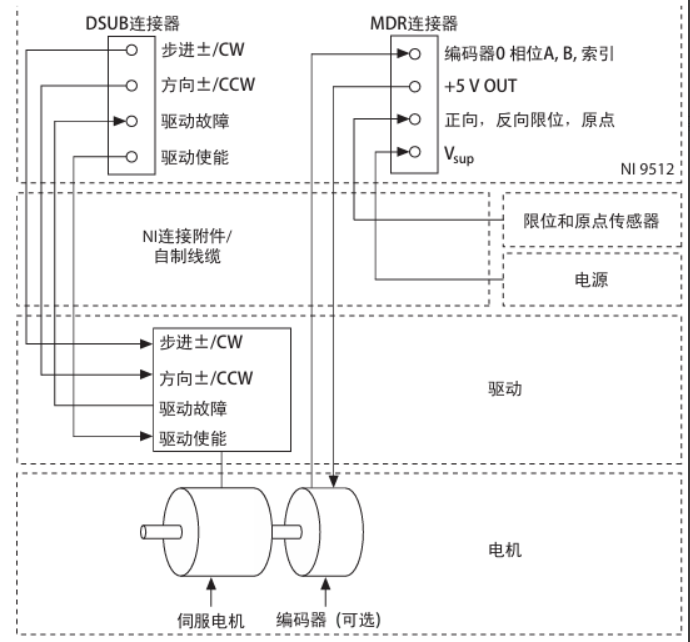

3、接線圖

4、引腳圖

DSUB引腳圖

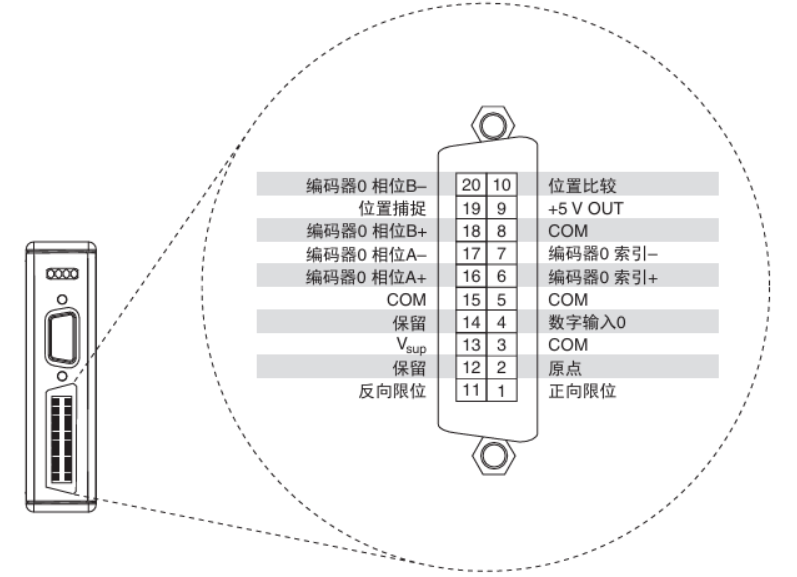

MDR連接器引腳圖

二、步進指令信號

NI 9512驅動接口模塊的步進指令輸出信號分為兩種，分別為步進和方向、正轉(CW)和反轉(CCW)脈沖輸出。輸出的模式可通過軟件進行配置，以廣泛兼容第三方驅動。

當配置為步進和方向模式時，步進信號發出的脈沖數決定了電機轉動角度，方向信號就是電平信號，決定電機轉動的方向。正轉加高電平，反轉加低電平。當電機朝一個方向轉動時，此信號保持原有電平，不需要改變。

當配置為CW和CCW模式時，在CW輸出上產生脈沖來指令正向運動，在CCW輸出上產生脈沖來指令反向運動。

三、操作步驟

1、驅動配置

在上位機中安裝NI-RIO、NI-SoftMotion驅動，將其添加至NI RT下位機中。

2、搭建項目

在LabVIEW中創建新項目，右鍵單擊項目瀏覽器窗口中的項目項，從快捷菜單中選擇新建?終端和設備。

選擇要添加至項目的CompactRIO控制器，然后單擊確定。

如已安裝LabVIEW FPGA，將出現選擇編程模式對話框。選擇掃描接口，將系統置為掃描接口模式。

檢測C系列模塊。

LabVIEW將控制器、機箱和所有模塊添加至項目。

3、配置NI 9512軸

右鍵單擊項目瀏覽器窗口中的終端，從快捷菜單中選擇新建?NI SoftMotion Axis，打開Axis Manager對話框，單擊Add New Axis。NI 9512自動綁定至NI SoftMotion軸。

右鍵單擊項目瀏覽器窗口中的終端，從快捷菜單中選擇新建?NI Configure Coordinate Space，打開Configure Coordinate Space對話框，將Axis 1放入Coordinate Axes。

右鍵單擊項目瀏覽器窗口中的軸并從快捷菜單中選擇屬性，打開Axis Configuration 對話框。

進行以下設置： 在General Settings頁，將Loop Mode設為Open-Loop。配置為開環模式的軸生成步進輸出。 在General Settings頁，勾選Axis Enabled 和Enable Drive on Transition to Active Mode 復選框。這些選項在NI掃描引擎切換為“活動”模式時，將軸配置為自動激活。 在Limits & Home頁，取消勾選Forward Limit和Reverse Limit中的Enable復選框。

在項目瀏覽器窗口右鍵單擊控制器項，并從快捷菜單中選擇部署全部，將軸、坐標和軸設置部署至RT終端。

4、運行程序

在項目瀏覽器窗口中右鍵單擊軸，從快捷菜單中選擇Interactive Test Panel。

在Move Constraints 選項卡，設置Velocity、Acceleration/Deceleration 和 Acceleration Jerk/Deceleration Jerk的參數，點擊“運行”，將會自動生成步進信號，同時會在Plots選項卡生成模擬軌跡。該軌跡為步進驅動器收到步進信號后理論的軌跡，最終將到達設定的目標。

可以在步進(CW)與方向(CCW)引腳，根據設定的步進和方向模式，檢測到相應的步進指令信號。

可以在步進(CW)與方向(CCW)引腳，根據設定的CW和CCW模式，檢測到相應的步進指令信號。
