電梯在我們?nèi)粘Ｉ钪幸呀?jīng)隨處可見，高檔寫字樓、酒店和高層小區住宅里的直梯，商場、地鐵里的扶梯，這些電梯，尤其是垂直升降電梯，曳引機幾乎清一色采用變頻驅動（VVVF），其運行的平穩性和安全性備受關注。而電流檢測則是保障系統高性能、高可靠與高安全運行的一環，集成式三相霍爾電流傳感器以其緊湊的結構、優異的同步性與可靠的隔離性能，正逐步成為該領域的主流檢測方案之一。

為什么電梯曳引機對電流檢測如此敏感？

在變頻驅動系統中，無論是永磁同步電機（PMSM）還是異步電機，其運行品質都高度依賴電流控制能力，從控制結構上看，電梯曳引系統至少涉及以下三類關鍵電流測量：

1. 逆變器輸出相電流（U / V / W）
2. 直流母線電流
3. 制動與能量回饋路徑中的電流

這些電流信號直接參與轉矩閉環控制、矢量控制（FOC）中的電流解耦以及過流、堵轉、失速等安全保護判斷。一旦電流檢測存在明顯誤差或動態響應不足，就有可能導致電梯起步抖動、低速爬行不穩、樓層停靠不準，甚至觸發保護電梯停止。

電梯曳引機系統對電流檢測的關鍵需求

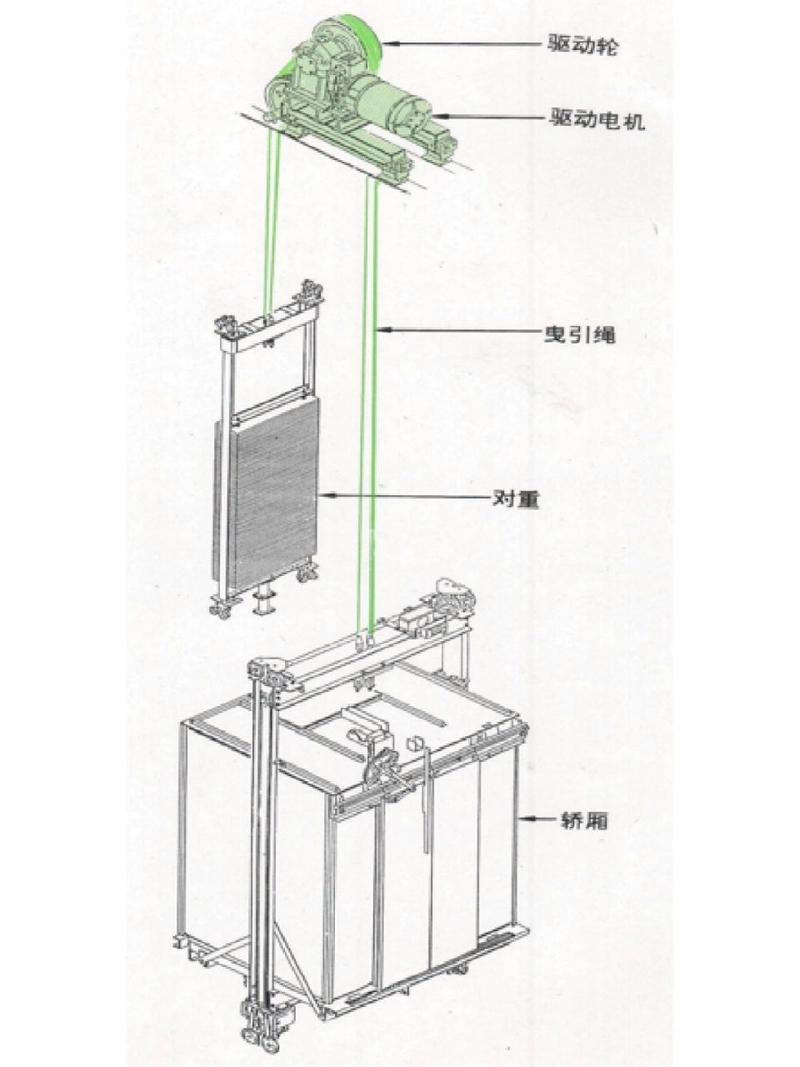

電梯曳引機通常由永磁同步電機（PMSM）或異步電機驅動，并采用變頻器（VVVF）實現精確的轉矩與轉速控制。相比普通工業變頻器，電梯變頻器對電流傳感器的要求更為苛刻：

實時性與同步性：需要實時采集三相電流數據，以實現：

1.精確的閉環控制：通過實時電流反饋，優化PWM調制，提高電機轉矩和速度控制的精度。

2.過流與故障保護：及時檢測過流、缺相等異常，觸發保護機制，避免設備損壞。

3.諧波抑制與能效優化：監測電流諧波，調整控制策略，降低能耗和電磁干擾。

低速段的線性與零漂控制：電梯在起步、平層、爬行階段，電機電流往往只有額定值的很小一部分。如果傳感器零點漂移大或線性誤差集中在低電流區間，就容易放大為控制抖動。

快速動態響應：PWM逆變器的di/dt較高，尤其在加減速和制動階段，電流變化陡峭。傳感器的響應時間與帶寬，直接影響電流環的穩定性。

強絕緣與長期可靠性：電梯屬于長期運行、不可頻繁維護的設備，母線電壓常見300–600 V，對爬電距離、耐壓、材料阻燃等級有明確要求，因此，電流檢測器件通常要同時滿足電氣安全規范與結構可靠性。

結構緊湊與易集成：節省安裝空間，便于在緊湊的控制柜內布局。

集成三相霍爾電流傳感器的工作原理

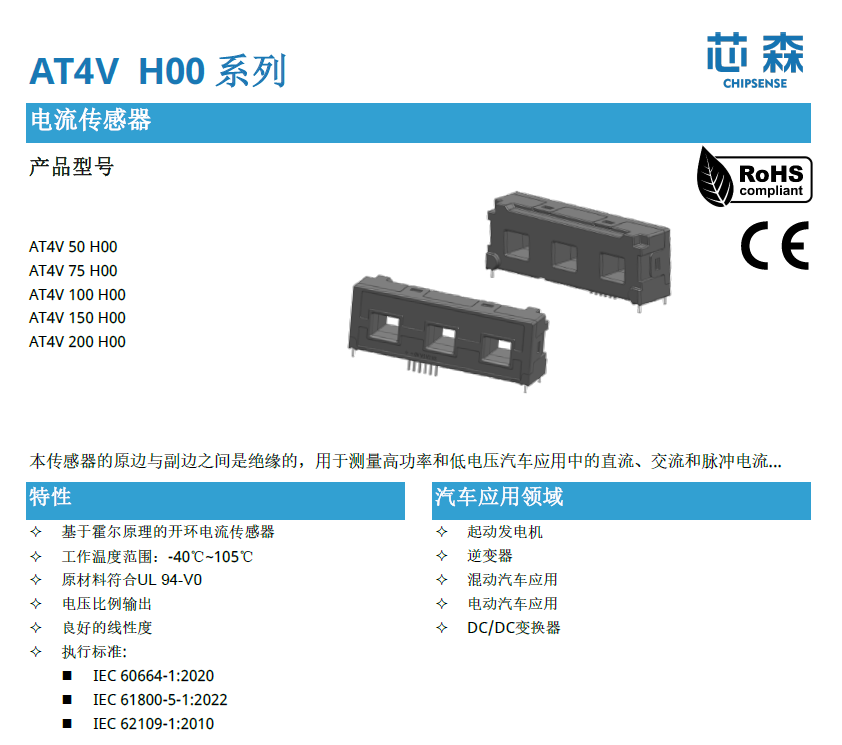

以典型型號為例，這類傳感器在單一封裝內集成三個獨立的霍爾檢測通道。其核心特征如下：

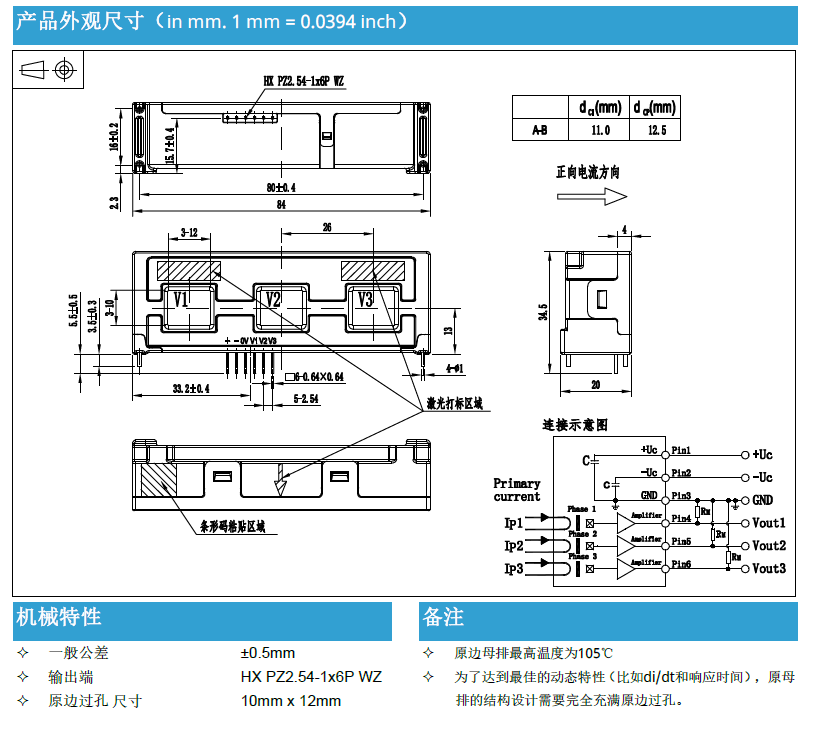

原邊結構：傳感器殼體上有三個獨立的矩形開孔，分別對應三相輸入。每相母排穿過對應孔時，其電流產生的磁場被該通道專用的磁芯與霍爾元件感知。

信號處理：每個通道內部包含獨立的信號放大器，將霍爾電壓信號轉換為成比例的低電壓模擬量輸出。

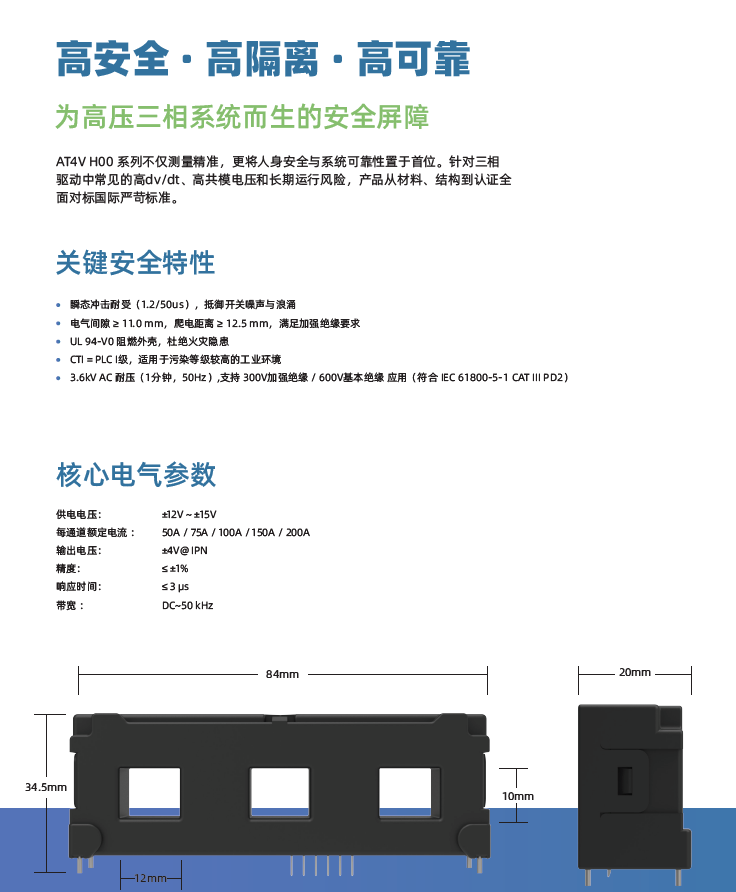

隔離設計：三相原邊（高電壓大電流）與副邊（低壓信號及電源）之間通過內部絕緣結構實現電氣隔離，絕緣耐壓通常高達數kV，符合IEC 60664-1等安全標準。

在工程實踐中，此類霍爾電流傳感器主要部署在逆變橋三相輸出側，用于實時采樣電機相電流，支撐FOC 中的 Id / Iq 解算。相比分流電阻方案，其優勢主要體現在：電氣隔離、無額外功耗、對大電流與浪涌更友好。

在電梯驅動系統中的核心應用價值

1. 實現高性能矢量控制

控制系統同步采集三相輸出 `Vout1`、`Vout2`、`Vout3`，經Clarke/Park變換后得到轉矩與勵磁電流分量，實現精準的閉環控制。集成設計保證了三個通道間極低的時滯與溫漂差異，提升了控制穩定性與動態響應速度。

2. 增強系統安全與可靠性

- 故障保護：實時監測各相電流，可快速識別過流、短路、相不平衡等故障，觸發保護。

- 安全隔離：原副邊之間滿足加強絕緣要求（如300V/600V系統應用），符合IEC 61800-5-1等電梯與驅動安全標準。

- 集成化安全：相比分立傳感器方案，減少了連接點與安裝誤差，提升了整體系統的可靠性。

3. 優化空間布局與安裝

單一模塊完成三相檢測，大幅節省PCB面積和柜內空間。母排可直接穿心安裝，布線簡潔，有利于降低寄生參數，改善EMC性能。

4. 支持能效管理與診斷

精確的電流反饋可用于計算實時功率、評估能效，并為預測性維護提供數據基礎，如監測電流諧波或趨勢性變化。

設計選型與安裝關鍵考慮

1. 量程匹配：根據電機最大相電流（包括過載能力）選擇傳感器型號，如AT4V100對應±100A額定值。

2. 供電與信號接口：需提供穩定的雙極性電源（如±15V），輸出信號通常按比例設計（如±4V對應額定電流），需與控制器ADC輸入范圍匹配。

3. 母排安裝：確保母排完全填滿傳感器開孔截面，以達到最佳磁耦合與動態特性（di/dt）。相序應與控制程序預設一致。

4. 熱管理：雖然傳感器本身耐受高溫，但應盡量避免安裝在熱源正上方，保證空氣流通，以維持長期穩定性。

總結

電梯曳引機并不是一個追求極限性能的應用場景，但它對穩定、可控、可預期有著極高要求。

電流檢測作為變頻驅動系統中的基礎感知環節，從工程實踐來看，集成三相霍爾電流傳感器憑借其“三合一”的架構，在電梯曳引機驅動系統中實現了電流檢測環節在性能、安全與集成度上的良好平衡。
