森國科發布SGK32電機專用MCU以來，一直深受電驅工程師、應用工程師、算法工程師的喜愛，近期我們推出了可用于掃地機掃地機器人無刷電機的應用方案，方案使用了基于 ARM Cortex M0 內核的32位微控制器SGK32G034。可以出色的完成FOC BLDC 有感和無感控制驅動的需求。

SGK32G034 QFN24封裝是針對SGK32G035的降本設計，建議應用于峰值50A以內的NMOS（<1500pf） 驅動的無刷電機，集成6N預驅和LDO，強大的MCU性能使他成為一顆可以完美適配掃地機電驅的MCU產品。G034 最高工作頻率可達60MHz，內置32KB+3KB FLASH存儲器,4KB SRAM，集成了32bit硬件除法器、 1 個12位的模數轉換器ADC、2路模擬比較器COMP、2路運算放大器OPAMP、1個 32位通用定時器、3個16位基本定時器、1個16位高級定時器；1個USART接口可作為UART或SPI通信。

如下為某掃地機產品的需求和森國科解決方案：

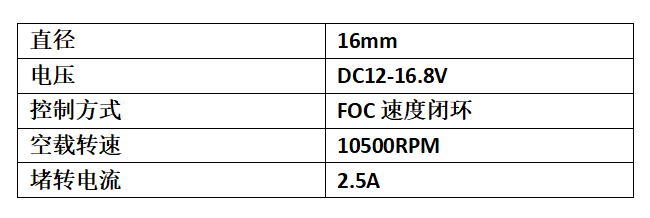

01滾刷電機需求表

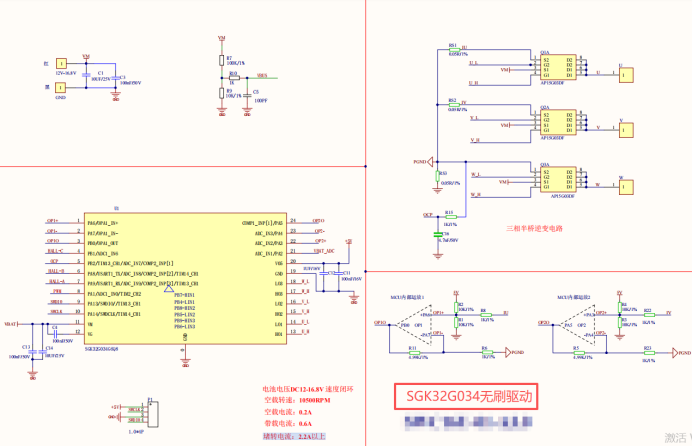

SGK32G034電路FOC拓撲

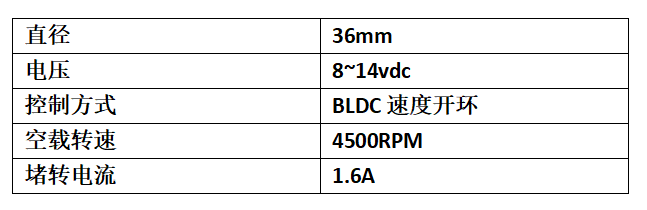

02邊刷電機需求表

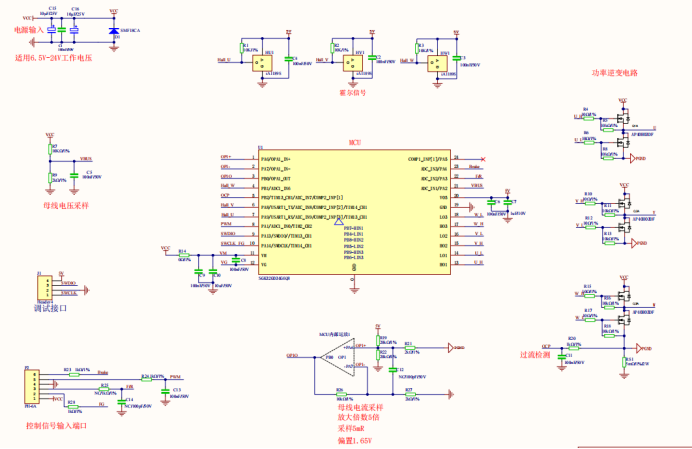

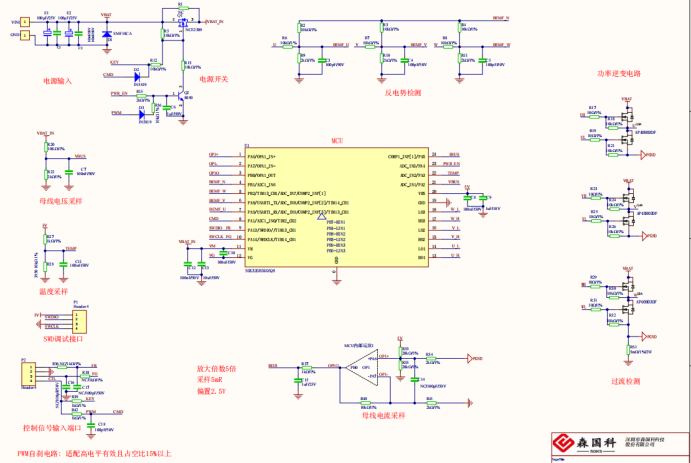

SGK32G034 BLDC電路拓撲

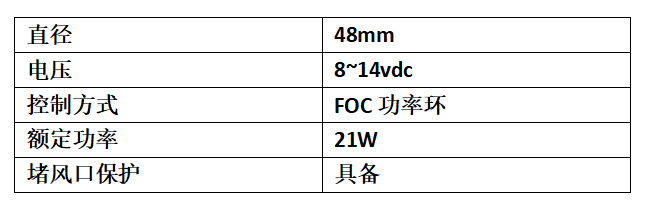

03吸塵電機需求表

04森國科方案優勢：

驅動集成，且無需自舉二極管，做到更緊湊更高功率密度電機驅動；

無需外部LDO，節省BOM成本和PCB面積；

更可靠的方案，自適應啟動算法，2W次啟停測試和1個半月的老化測試；

算法支持, FOC BLDC 有感無感算法均有支持；

相比于PN的MOS，驅動NNMOS可以做到更高的功率和更低的RDson;

故障檢測保護、恢復、掉電保存：硬件過流、軟件過流、快速欠壓保護、過欠壓保護、 缺相保護、堵轉保護。

效率更高，具備滿足客戶的更高標準；

算法設計自主研發

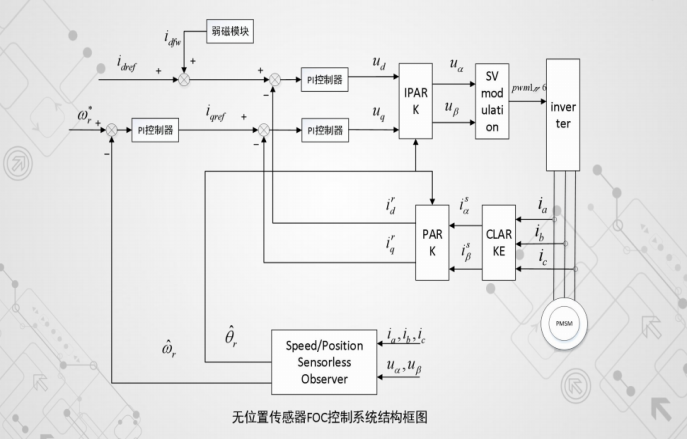

FOC 無感算法框圖

可支持非常豐富的應用場景，低壓風機、低壓風扇，吸塵器、電動工具、小家電、智能家居等一系列直流無刷電機和永磁同步電機應用。

森國科接近量產式的DEMO軟硬件服務，可縮短客戶項目開發周期；森國科致力于電機驅動的微型化、智能化、高功率密度，期望和客戶的深度交流。
