電池供電的可穿戴醫療產品， 如動態血糖檢測儀， 植入性心臟起搏器等，產品的功耗和電池性能直接影響設備的續航、可靠性和患者安全。

智能可穿戴、低功耗藍牙、RFID標簽、微處理器MCU、電池保護IC和電量計等等，其功耗的高低都直接決定產品的續航。這些產品的典型功耗， 基本上處于納安級別。

精確測量和評估這些微功耗產品的功耗特性，示波器肯定是不行。

有工程師會想到數值萬用表，例如是德科技的34465A 高性能六位半數字萬用表。這款萬用表的最小量程是10uA ，測量納安級的電流，看似問題不大。但萬用表在測量電流時，需要利用內部的分流電阻。在10uA 量程時，分流電阻是1K 歐姆， 直接串在回路中，這無疑回對產品的正常工作產生巨大的影響， 難以獲得精確的測量。

Keysight 34465A 六位半數字萬用表

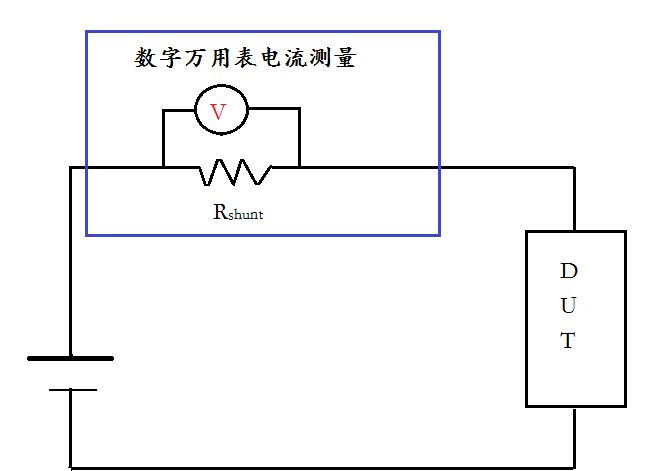

萬用表電流測量的示意圖

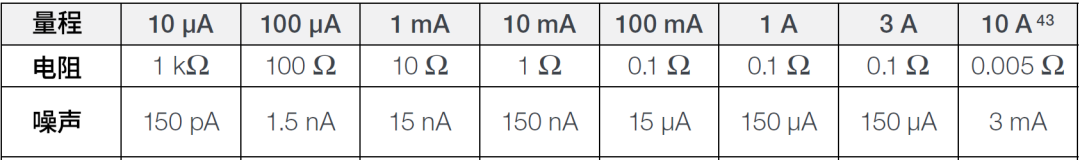

Keysight 34465A在不同電流量程時的分流電阻值

很顯然，用萬用表的測量，是侵入性的測量，不僅測量準確性會被質疑，還有可能影響產品的正常工作。

這時，我們需要考慮另外一個手段，就是利用源表。

例如是德科技的B2900系列，它廣泛用于半導體器件、先進材料、發光器件與光通信等行業，測量器件的伏安（I-V）特性曲線、低至皮安pA、飛安fA級器件的暗電流。

利用源表測量微功耗， 有以下幾個好處

1.同時具備電源供電和電流測量的能力。電流測量不會因分流電阻造成回路壓降。

2.電流測量范圍，可以從飛安級到安培級，跨了10的15次方以上。

3.六位半的測量分辨率，確保了高精度。

4.100kSa/s 的采樣率，確保了動態電流的測量能力。

5.模擬電池的能力，可以模擬電池供電環境，精確評估功耗特性和續航能力。這點很重要！

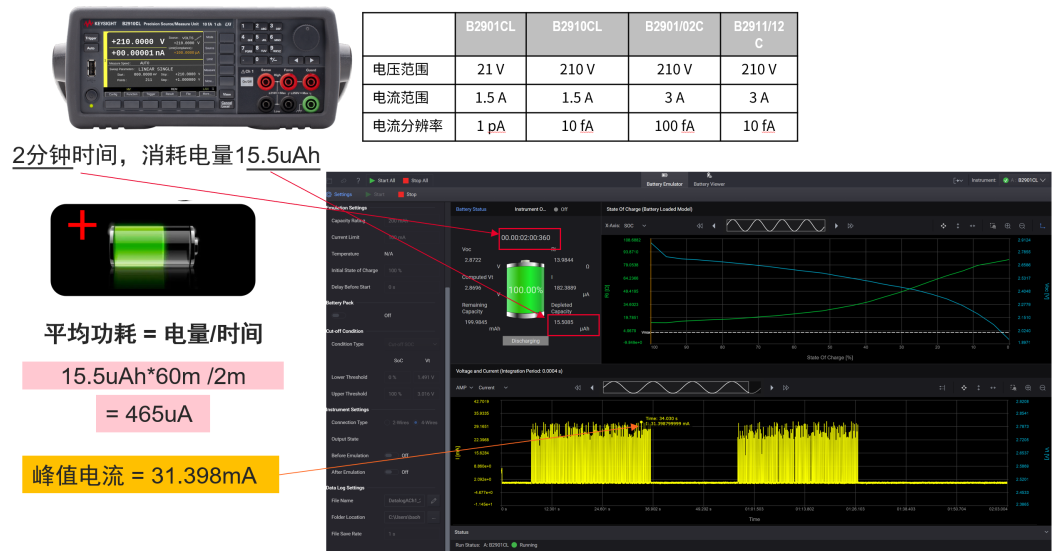

是德科技最新版本的PW9253A電池模擬軟件增加了對B2900C系列精密源表的支持，工程師可以通過實時電流波形和累積電量，得到低至納安nA級電流特征。如下圖所示，2分鐘時間內，產品累積電量15.5uAh，總電量除以總時間即可獲得平均功耗 465uA，波形上峰值電流31.398mA。

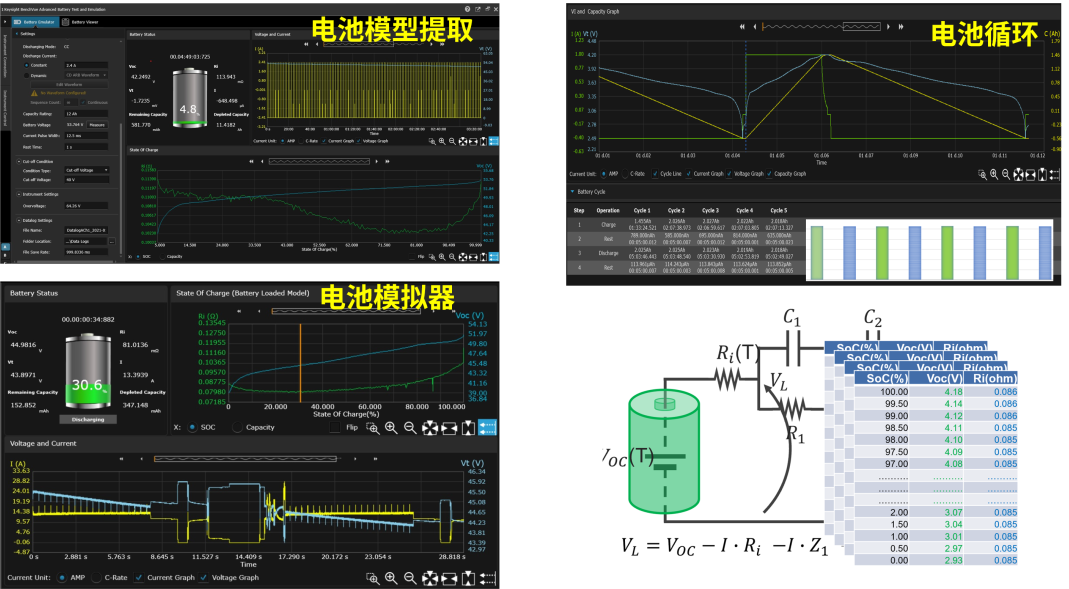

Keysight PW9253A（PathWave Advanced Battery Test and Emulation）軟件是一款強大的電池測試與電池模擬器軟件，用于研發和驗證過程中對電池模型生成、功耗分析、電池模擬的一體化需求。
