AD9850／AD9851的簡介

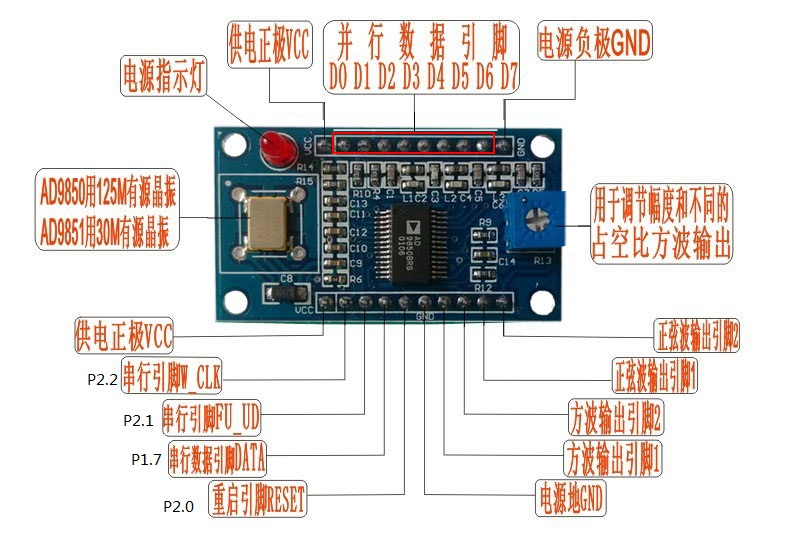

AD9850/AD9851 模塊是采用 ADI 應用最廣泛的 DDS（AD9850 和 AD9851）制作的模塊。

主要功能特點：

• 模塊能夠輸出正弦波和方波，2 個正弦波和 2 個方波輸出。
  AD9850： 0-40MHz
  AD9851： 0-70MHz
  頻率在 20-30MHz 后諧波越來越大，波形會越來越不干凈。
  方波： 0-1MHz
• 采用 70MHz 的低通濾波器，使波形的 SN 比更好
• 比較器的基準輸入端電壓由可變電阻產生，調節該電阻可以得到不同的占空比方波
• AD9850 模塊采用 125MHz 的有源晶振，AD9851 模塊采用 30MHZ 的有源晶振

AD9850 和 AD9851 主要區別

• AD9850 的時鐘頻率最高 125MHz，AD9851 的時鐘頻率最高 180MHz。輸出最高頻率AD9851 要比 AD9850 高。
• AD9850 沒有 6 倍頻，AD9851 有

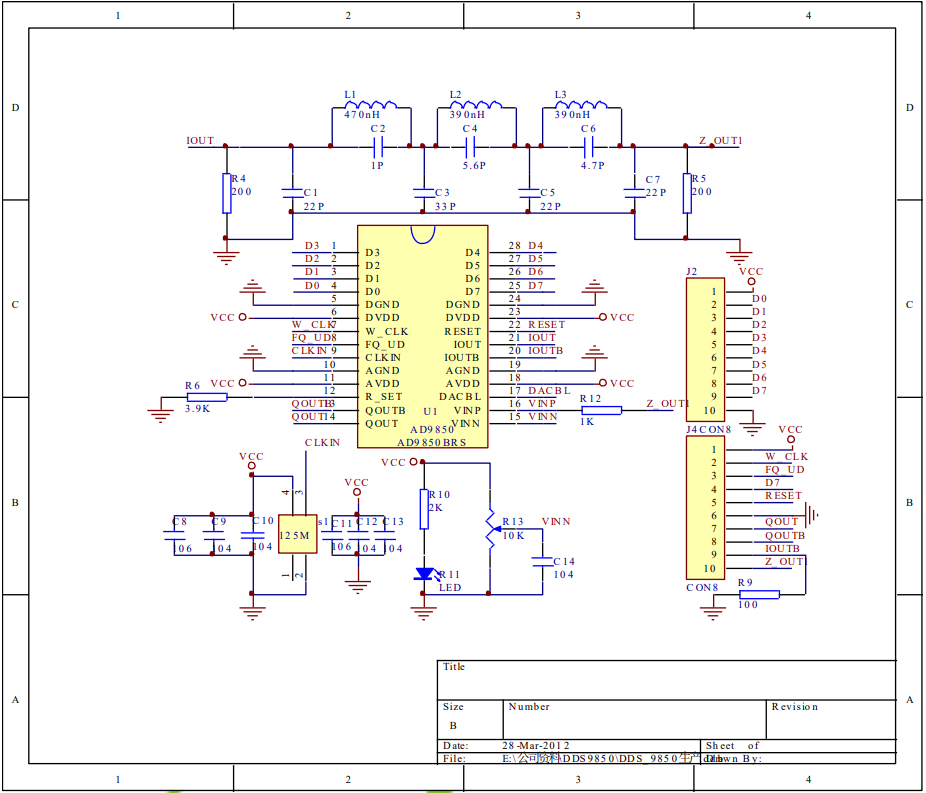

原理圖

DDS輸出波形的靈活性

關于DDS的其他性能這里暫不多敘。關于DDS的輸出波形靈活性只要在 DDS內部加上相應控制如調頻控制FM、調相控制PM和調幅控制AM，即可以方便靈活地實現調頻、調相和調幅功能，產生FSK、PSK、ASK和 MSK等信號。另外，只要在DDS的波形存儲器存放不同波形數據，就可以實現各種波形輸出，如三角波、鋸齒波和矩形波甚至是任意的波形。當DDS的波形存儲器分別存放正弦和余弦函數表時，既可得到正交的兩路輸出。

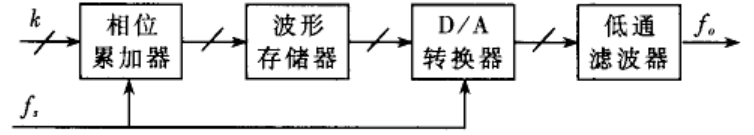

DDS的原理框圖：

AD9850/AD9851 模塊的輸出波形

輸出正弦波和方波，
注：在輸出正弦波的情況下，接線到方波輸出的 IO 口，直接調節
藍色的電位器可輸出方波。

程序介紹

下面對主要的源代碼進行簡單的介紹
初始化DDS

void init_dds(void)
{
clk =0;
load =0;
delay(2);
clk = 1;
delay(2);
clk =0;
delay(5);
load= 1;
delay(2);
load= 0;
}

寫入40bit到DDS芯片,頻率占用前32bit,相位暫不可調

void write_dds(unsigned long dds)
{
uchar i;
load= 0;
clk =0;
for(i=0;i< 40;i++)
{
clk = 0;
delay(3);
if(dds & 0x00000001)
dat = 1;
else dat = 0;
delay(2);
clk = 1;
dds = dds > > l;
}
load=1;clk =0;delay(5);load= 0;
}

輸出你要的頻率，例如輸出12.5M則調用write freq ( 12500000);

void write_freq(unsigned long freq)
{
unsigned long dds;
dds = 42.94967296*freq;write_dds(dds);
}

實驗接線

調試結果

下載好對應的代碼
OUT1 和 OUT2 端能測試到對應輸出 1KHz 信號。如需測試方波，調節可變電位器，可在方波 1 和方波 2 端測試到方波。

AD9851的程序設計

其實軟件和AD9850差不多，主要采用注意6clock打開還是關閉，其余的當成180M的時鐘處理。
外部晶體為30M，6倍頻打開，不像AD9854可以4—20倍頻可選。在AD9851的基礎上稍做修改就可搞定。
本次主要以AD9850為主做介紹

總結

AD9850是AD公司采用先進的DDS技術1996年推出的高集成度DDS頻率合成器，它內部包括可編程 DDS系統、高性能DAC及高速比較器，能實現全數字編程控制的頻率合成器和時鐘發生器。有需要全代碼的可下方留言郵箱獲取，長期發布此類文章，歡迎關注一鍵三連，文章如有錯誤歡迎及時指正修改。
