STLDC08 LED驅動升壓控制器：特性、應用與設計指南

在電子設備的設計中，LED照明的應用越來越廣泛，而合適的LED驅動控制器對于實現高效、穩定的LED照明至關重要。今天，我們就來詳細探討一下STLDC08這款LED驅動升壓控制器。

文件下載：stldc08.pdf

一、STLDC08概述

STLDC08是一款專為手持設備優化的LED驅動升壓控制器，其輸入電壓范圍為0.8V至3.6V，非常適合由一到兩節鎳鎘/鎳氫或堿性電池供電的應用場景。它能夠驅動外部N溝道MOSFET，實現寬功率水平的應用。采用的滯環控制方式無需小信號控制回路補償，并且集成了FET驅動器，可實現精確的PWM調光。該芯片采用DFN10（3 x 3 mm）封裝，節省空間。

1.1 主要特性

• 寬輸入電壓范圍：0.8V至3.6V的輸入電壓范圍，適應多種電池供電的情況。
• 過壓保護：內置過壓保護功能，確保芯片和LED的安全。
• 驅動能力：可驅動N溝道MOSFET或NPN雙極晶體管。
• 無需控制回路補償：滯環控制消除了小信號控制回路補償?shù)男枨蟆?/li>
• 精確PWM調光：集成FET驅動器，實現精確的PWM調光。

1.2 應用領域

• 電池供電設備：單/雙節鎳氫、鎳鎘或堿性電池供電的設備。
• 小型家電LED照明：為小型家電提供照明解決方案。
• 便攜式照明：適用于手電筒等便攜式照明設備。

二、關鍵參數與性能

2.1 絕對最大額定值

絕對最大額定值規定了芯片在不損壞的情況下所能承受的最大電壓、電流等參數。例如，電源電壓VCC范圍為 - 0.3V至4.6V，EN/PWM引腳的模擬輸入范圍為 - 0.3V至7V等。需要注意的是，超過這些額定值可能會損壞芯片，且在這些條件下并不保證芯片能正常工作。

2.2 電氣特性

在不同的測試條件下，芯片展現出一系列電氣特性。例如，在TA = -40°C至85°C，CIN = 22μF等條件下，電源電壓VCC范圍為0.8V至3.6V，靜態電流在不同工作模式下有不同的值。這些電氣特性為我們在設計電路時提供了重要的參考依據。

2.3 典型性能特性

通過一系列圖表展示了芯片在不同溫度、輸入電壓等條件下的典型性能。如VFB與溫度的關系、最大SENSE與溫度的關系、效率與輸入電壓的關系等。這些圖表可以幫助我們直觀地了解芯片在不同環境下的性能表現，從而更好地進行電路設計和優化。

三、工作原理與詳細描述

3.1 主控制回路

STLDC08采用滯環電流模式控制，具有恒定的關斷時間。這種控制方式通過調整電感峰值電流來滿足LED分支所需的電流。LED電流由外部感測電阻RFB設置，當電流模式控制系統在連續模式下工作時，控制峰值電流幾乎等同于平均電流控制。這種控制方式的優點是無需小信號控制回路補償，簡化了電路設計。

3.2 啟動過程

在啟動階段，當設備連接到電池或EN引腳被拉高時，內部2倍電荷泵開始工作，提升2VCC引腳的電壓。當2VCC引腳達到1.7V時，軟啟動周期開始，外部主MOSFET開始開關，為輸出電容充電。如果使用了可選的PWMOUT MOSFET進行調光，在軟啟動期間，PWMOUT引腳保持低電平，確保無電流流動。當輸出電壓Vout超過1.9V時，芯片開始從Vout獲取電源，電荷泵關閉，2VCC引腳電壓降為零。當Vout超過LED的正向電壓VLED時，電流開始流過LED。

3.3 過壓保護（OVP）

為防止輸出電壓超過主開關的最大開關電壓額定值，芯片集成了過壓保護電路。當輸出電壓超過OVP閾值時，轉換器停止開關，輸出電壓下降；當輸出電壓低于OVP閾值時，轉換器繼續工作，直到輸出電壓再次超過OVP閾值。

3.4 使能/PWM功能

使能引腳不僅可以用于開啟和關閉設備，還可以通過施加PWM信號來控制LED的亮度。為避免可見閃爍，PWM信號的頻率應高于120Hz。改變PWM占空比即可改變LED的亮度。

3.5 調光功能

當PWMOUT引腳變?yōu)榈碗娖綍r，LED電流立即降為零，電感中儲存的能量釋放到輸出電容上，導致輸出電壓升高。當PWM信號再次變?yōu)楦唠娖綍r，LED會出現大的尖峰電流，可能損壞LED。為避免這種情況，當輸入PWM信號變?yōu)榈碗娖綍r，控制器立即關閉主開關，將電感電流釋放到LED分支上。這樣，PWM功率會有一定延遲關閉，確保在功率MOSFET關閉后FB引腳電壓升高，從而避免LED出現電流尖峰。

四、應用設計指南

4.1 LED電流編程

LED電流通過連接在FB引腳和GND之間的外部電阻RFB設置。計算公式為 (R{FB}=frac{0.1}{I{LED}}) 。反饋信號VFB與內部100mV的精密電壓參考進行比較，為保證輸出電流的精度，建議使用1%精度的電阻。

4.2 占空比計算

在連續導通模式（CCM）下，控制器通過調整導通時間TON來實現特定的占空比。占空比計算公式為 (D = 1 - frac{V{IN}}{V{OUT} + V{D}}) ，其中VO是輸出電壓，由 (V{O}=n × V{F(LED)}+V{FB}) 計算得出，VD是肖特基二極管的正向電壓。

4.3 電感選擇

由于滯環控制方案本身具有穩定性，電感值不影響穩壓器的穩定性。電感值的選擇主要取決于開關頻率、電感峰值電流和輸出電流的允許紋波。一般建議LED電流紋波范圍為LED平均電流的5%至20%，作為初步近似，可選擇電感紋波電流IL約為輸出電流的40%。電感的最小取值可通過公式 (L>frac{(V{OUT} + Vupu5pf5-V{INMIN})}{(Delta I{L})} × T_{OFF}) 計算，同時還需考慮電感的飽和電流等參數。

4.4 電感峰值電流限制

電感峰值電流限制可以通過感測電阻或主功率MOSFET的RDSON來編程。通過感測電阻時，可根據公式 (I{IN(MAX)} =frac{V{SENSE}}{R{SENSE}}=frac{0.1}{R{SENSE}}) 計算，感測電阻值可通過設定電感峰值電流限制為穩態條件下電感峰值電流的兩倍來確定。如果使用主功率MOSFET的RDSON來感測電流，需根據相關公式選擇合適的功率MOSFET。

4.5 功率MOSFET選擇

選擇N溝道MOSFET時，關鍵參數是最大連續漏極電流和漏源擊穿電壓。為保證安全，最大連續漏極電流應選擇為最大輸入電流的兩倍。在導通狀態下，LX點電位為0V；在關斷狀態下，LX點電位上升到輸出電壓加上D1的正向電壓，因此主開關的絕對VDS額定值必須大于該電壓，以防止主開關損壞。

4.6 肖特基二極管選擇

肖特基二極管具有低正向電壓和快速恢復時間的特點，是提高效率的理想選擇。在升壓轉換器中，輸出二極管僅在功率開關關斷時導通，其平均電流等于輸出電流，峰值電流等于電感峰值電流。因此，二極管的平均和峰值電流額定值應分別超過電感的平均和峰值電流，同時二極管的反向擊穿電壓必須超過穩壓器的輸出電壓。

4.7 輸入和輸出電容選擇

輸入電容由于輸入電流波形連續，相對輸出電容來說不是那么關鍵。輸入電容的大小由輸入電壓源阻抗決定，通常范圍為10μF至100μF，建議使用低ESR電容。為獲得最佳的輸出電壓濾波效果，建議使用低ESR的輸出電容，如陶瓷電容，也可根據應用情況使用鉭電容。輸出電壓紋波由兩部分組成，可通過公式 (Delta V{OUT} =frac{ T{ON} × I{LED}}{C{OUT}}+ESR × I_{(PK)}) 計算。

五、其他設計要點

5.1 演示板

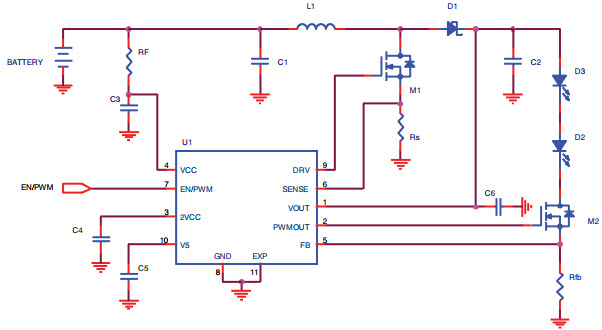

文檔中提供了演示板的電氣原理圖和物料清單，為實際應用提供了參考。例如，針對2個LED和ILED = 200 mA的應用，詳細列出了各個元件的型號、參數和尺寸。

5.2 布局建議

合理的布局對于電路的性能至關重要。文檔中給出了裝配層、頂層和底層的布局圖，幫助工程師更好地進行PCB設計。在布局時，應注意信號的干擾、電源的分配等問題，以確保電路的穩定性和可靠性。

5.3 封裝機械數據

芯片采用DFN10（3 x 3 mm）封裝，文檔詳細給出了封裝的機械尺寸數據，包括不同維度的最小、典型和最大值等，同時還提供了磁帶和卷軸的相關機械數據，方便工程師進行機械設計和封裝選型。

STLDC08作為一款優秀的LED驅動升壓控制器，具有諸多優點和特性。在實際應用中，我們需要根據具體的需求和場景，合理選擇元件參數，優化電路設計，以充分發揮其性能，實現高效、穩定的LED照明解決方案。你在使用STLDC08或類似芯片的過程中遇到過哪些問題呢？歡迎在評論區分享交流。
