富捷科技結合多年生產與應用經驗，梳理貼片電阻在生產、存儲或應用中因環境、操作、材料等因素引發的不良問題，核心不良模式及成因如下：

一、電性不良：影響核心功能的關鍵故障

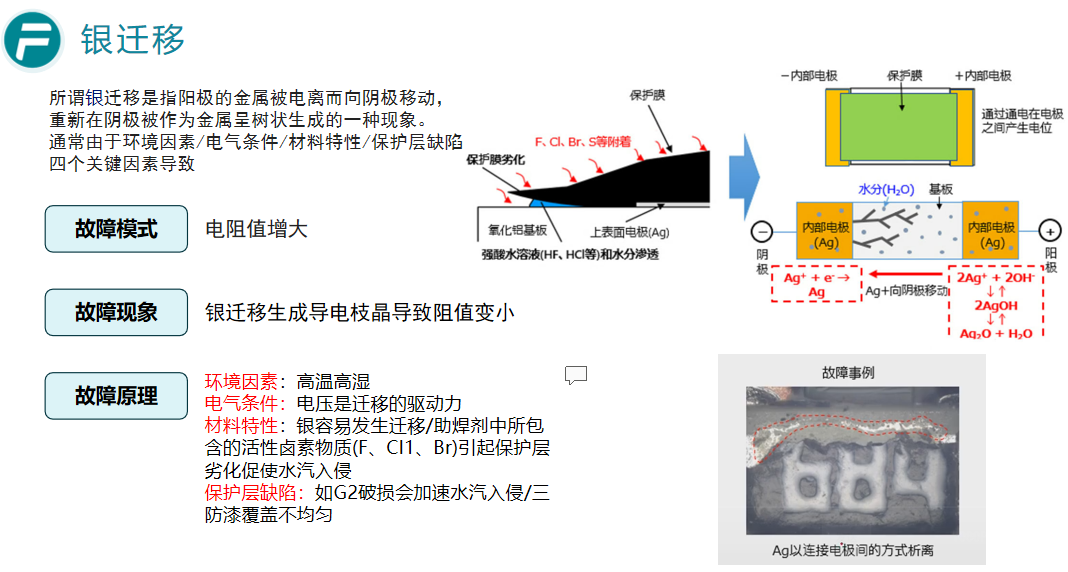

電性不良是最直接影響使用的一類問題，主要表現為阻值偏大、偏小或無阻值。阻值偏大或開路多由本體燒毀（過載電流、電壓或靜電導致）、電極硫化引起；阻值偏小則與靜電沖擊、銀遷移或水汽侵蝕相關。其中銀遷移是典型故障，在高溫高濕環境下，電極銀離子會在電壓驅動下向陰極遷移，形成導電枝晶，導致阻值異常；硫化現象則是含硫氣體與銀電極反應生成絕緣硫化物，阻礙電流傳導，最終造成阻值變大或斷路。

二、機械結構不良：應力引發的結構損傷

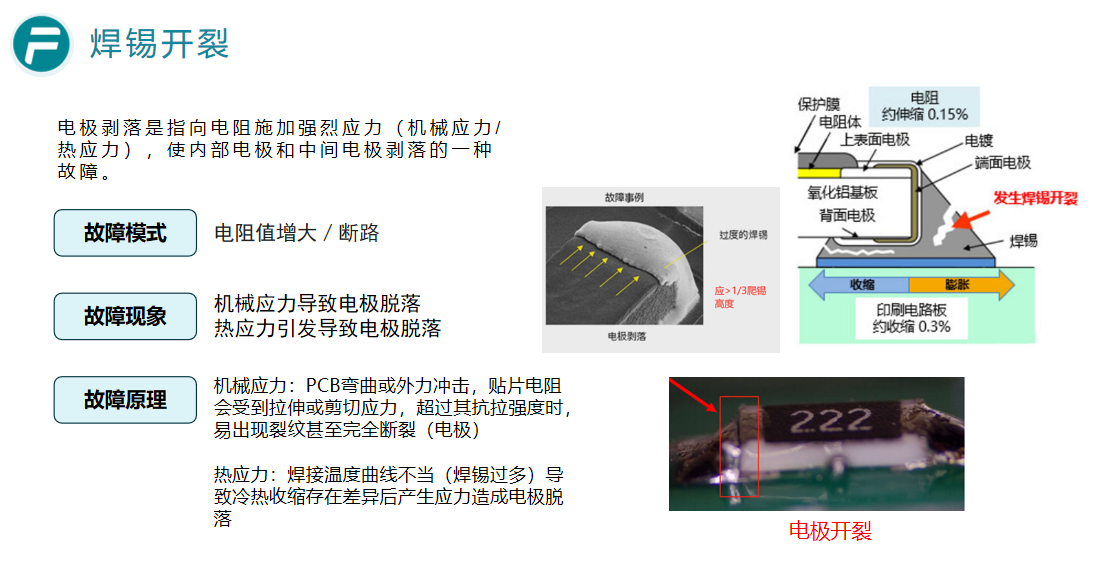

機械結構不良主要包括本體斷裂與電極脫落兩類。本體斷裂多因機械應力（PCB 彎曲、外力沖擊）或熱應力（焊接溫度曲線不當）導致，當應力超過電阻抗拉強度時，會出現裂紋甚至完全斷裂；電極脫落同樣源于機械應力或熱應力，導致內部電極與中間電極剝離，最終造成電路開路。這類問題常與安裝操作不當（如焊錫量過多）、PCB 形變等使用場景因素相關。

三、焊性不良：裝配過程中的連接故障

焊性不良直接影響電路裝配質量，主要表現為虛焊、拒焊或立碑。虛焊與拒焊多因電極鍍層沾污，導致焊錫無法有效附著在電極表面，造成連接不牢固；立碑現象則是由于焊錫量不均或加熱不平衡，使電阻兩端受力失衡而傾斜，影響電路連接穩定性，這類問題多與焊接工藝參數控制不當相關。

四、外觀與包裝不良：易引發后續隱患的輔助故障

外觀與包裝不良雖不直接影響電氣性能，但可能引發后續使用隱患。外觀不良包括字碼模糊（產品表面磨損）、本體破損（機械外力導致）；包裝不良則有紙帶受潮導致拋料、卷盤或紙箱因擠壓破損等情況，可能造成運輸與存儲過程中的產品損壞，影響使用便利性與產品完整性。

五、電阻層擊穿：過載引發的膜層損傷

電阻層擊穿是常見的電氣過載故障，因調阻口存在，電流集中區域易受過載電壓、ESD（靜電放電）或脈沖沖擊，導致電阻膜材料結構破壞，出現阻值漂移（變大或變小）甚至開路。避免這類不良需選擇適配電路參數的產品，并控制使用環境的溫濕度、含硫量，規范焊接與安裝操作，減少過載風險。

貼片電阻的不良多與環境、工藝、參數適配相關，明確成因是預防故障的關鍵。富捷科技通過優化生產工藝、強化品控體系，從源頭降低不良風險，同時建議用戶規范存儲裝配流程，選擇適配產品，共同保障電路穩定運行。
