STCS05:低電壓LED驅動的理想選擇
在電子工程師的日常工作中,為低電壓應用選擇合適的LED驅動方案是一項常見且重要的任務。今天,我們就來深入了解一款名為STCS05的BiCMOS恒流源,它在低電壓LED驅動領域有著出色的表現。
文件下載:stcs05.pdf
一、產品概述
STCS05是一款專門設計的BiCMOS恒流源,其主要功能是從變化的輸入電壓源提供精確的恒定電流。它的主要目標是替代低電壓應用(如5V、12V或24V)中用于驅動LED的離散組件解決方案,在精度、集成度和可靠性方面具有顯著優勢。
特性亮點
- 寬輸入電壓范圍:最高支持40V的輸入電壓,能適應多種電源環境。
- 低電壓開銷:電壓開銷小于0.5V,有效降低功率損耗。
- 大輸出電流:最大輸出電流可達0.5A,能滿足大多數LED的驅動需求。
- 多功能引腳:具備PWM調光引腳、關斷引腳,還能進行LED斷開診斷,并可通過外部電容進行斜率控制。
應用場景
- LED恒流供電:適用于輸入電壓變化的LED恒流供電場景。
- 低壓照明:如5V、12V或24V的低壓照明系統。
- 小家電LED照明:為各類小家電的LED照明提供穩定驅動。
二、產品詳細參數
1. 引腳配置
| 引腳編號 | 符號 | 說明 |
|---|---|---|
| 1 | VCC | 電源電壓 |
| 2 | PWM | PWM調光輸入 |
| 3 | EN | 關斷引腳 |
| 4 | DRAIN | 內部N - MOSFET漏極 |
| 5 | FB | 用于電流設置的外部電阻連接(N - MOSFET源極) |
| 6 | GND | 接地 |
| 7 | N.C. | 為保證設備正常工作,此引腳需浮空 |
| 8 | DISC | 負載斷開標志(開漏輸出) |
2. 最大額定值
| 符號 | 參數 | 值 | 單位 |
|---|---|---|---|
| VCC、VD | DC電源電壓、漏極電壓 | - 0.3 to + 45 | V |
| PWM、EN、DISC | 邏輯引腳 | - 0.3 to + VCC + 0.3 | V |
| FB | 配置引腳 | - 0.3 to + 3.3 | V |
| ESD | 人體模型(所有引腳) | ± 2 kV | |
| TJ | 結溫 | - 40 to 150 | °C |
| TSTG | 存儲溫度范圍 | - 55 to 150 | °C |
3. 電氣特性
在 (V{CC}=12V),(I{O}=100mA),(T{J}=-40^{circ}C) 到 (125^{circ}C),(V{DRAIN}=1V),(C{DRAIN}=1mu F),(C{BYP}=100nF) 的條件下(典型值在 (T_{A}=25^{circ}C) 時),具有以下電氣特性:
- 電源電壓范圍:4.5 - 40V
- 輸出電流范圍:1 - 500mA
- 調節率:相對于 (V{CC}=12V),在 (V{CC}=4.5) 到 (40V),(I{O}=100mA),(V{DRAIN}=1V) 時,為 - 1% 到 + 1%
- 反饋電壓:(I_{O}=0) 到 (0.5A) 時,為90 - 110mV
- 靜態電流:工作模式下最大750μA,關斷模式下,(V{CC}=5) 到 (12V) 時最大1μA,(V{CC}=12) 到 (40V) 時最大3μA
- 壓降電壓:(I{O}=100mA) 時,為0.12 - 0.16V;(I{O}=0.5A) 時,為0.58 - 0.9V
- 漏極泄漏電流:關斷,(V_{DRAIN}=40V) 時,最大10μA
- PWM信號延遲:(V{PWM}) 上升,(V{CC}=12V) 時,最大3μs;(V{PWM}) 下降,(V{CC}=12V) 時,為1.2μs
- DISC引腳特性:(V{DISC}=5V) 時,泄漏電流最大1μA;負載斷開閾值((V{DRAIN}-GND)),DISC導通時為75mV,關斷時為110mV
- 熱保護:關斷溫度為155°C,滯后為25°C
- 邏輯輸入:輸入低電平 (V{L}) 最大0.4V,輸入高電平 (V{H}) 最小1.2V
三、工作原理與使用要點
1. 電流設置
通過連接到FB引腳的外部傳感電阻來設置電流。反饋電壓為100mV,可選擇低電阻值以降低功耗。根據電阻值可設置1mA到500mA之間的電流,輸出電流公差為 ± 10%。例如,若需要350mA的LED電流,(R{F}) 應根據公式 (R{F}=V{FB}/I{LEDs}=100mV/350mA = 284mOmega) 選擇。
2. 使能控制
當使能引腳為低電平時,設備完全關閉,電流消耗降至1μA以下。在關斷模式下,內部主開關斷開。
3. PWM調光
PWM輸入可實現LED電流的PWM調光。當PWM輸入為高電平時,主開關導通;反之則斷開。輸入的典型頻率范圍為幾赫茲到50kHz,最大調光頻率受電流最小上升/下降時間(約4μs)限制。高于50kHz時,電流波形開始呈三角形。在PWM輸入切換時,整個電路保持開啟,以實現短延遲時間 (T_{D}),這對于多個LED光源的同步非常重要。
4. 診斷功能
當STCS05處于開啟模式(EN為高電平)時,設備能夠通過監測 (V{DRAIN}) 引腳檢測LED串的斷開或故障。如果 (V{DRAIN}) 低于75mV,無論PWM引腳狀態如何,DISC引腳都會被拉低,系統可利用此信息判斷LED是否出現問題。
四、應用注意事項
1. 反極性保護
STCS05A必須防止電源電壓反接。由于 (V{CC}) 引腳的吸收電流在450μA范圍內,可在 (V{CC}) 連接一個小二極管來保護芯片。同時,整個應用電路尤其是LED部分需要注意,若 (V_{IN}) 和GND之間施加負電壓,LED串的總擊穿電壓必須高于施加的負電壓,以避免損壞。
2. 熱考慮
STCS05能夠控制高達500mA的LED電流,并能承受漏極引腳高達40V的電壓,但這些工作條件受散熱限制。設備的功耗可通過公式 (P{D}=(V{DRAIN}-V{FB})×I{LED}+(V{CC}×I{CC})) 計算,結溫可通過公式 (T{J}=R{thJA}×P{D}+T{A}) 計算。例如,在輸入電壓為12V,3個典型 (V{F}=3.6V) 的白色LED,LED電流為350mA,封裝為SO - 8,環境溫度 (T{A}=50^{circ}C) 的情況下,(V{DRAIN}=12 - 3×3.6 = 1.2V),(P{D}=(1.2 - 0.1)×0.35 + 12×0.5×10^{-3}=391mW),結溫 (T_{J}=100×0.391 + 50 = 89^{circ}C)。
五、總結
STCS05作為一款專門為低電壓LED驅動設計的恒流源,憑借其豐富的特性、精確的電流控制和完善的保護功能,為電子工程師提供了一個可靠且高效的解決方案。在實際應用中,我們需要根據具體的設計需求合理選擇參數,并注意反極性保護和熱管理等問題,以確保設備的穩定運行。大家在使用STCS05的過程中,有沒有遇到過什么特別的問題或者有什么獨特的應用經驗呢?歡迎在評論區分享交流。
-
恒流源
+關注
關注
16文章
347瀏覽量
58333
發布評論請先 登錄
我是否必須為STCS05和LED提供穩壓16.5V電源呢?
基于STCS05DR_Typical Application通用發光二極管驅動器的參考設計

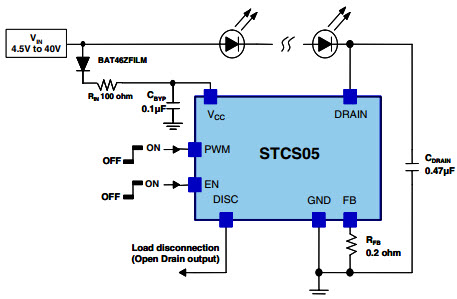

基于STCS05ADR_Typical Application通用發光二極管驅動器的參考設計

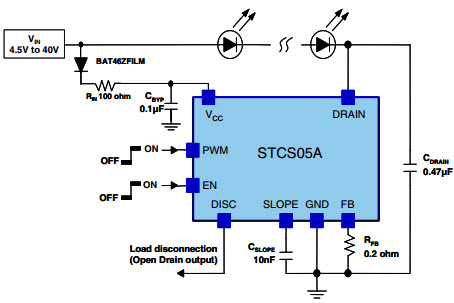

基于STCS05A_Typical Application通用發光二極管驅動器的參考設計
