提升LCD開發效率的關鍵，不在于更換更快的屏幕或更強的MCU，而在于優化開發鏈路本身。通過構建從硬件接口驗證、驅動移植、圖形庫配置到UI組件開發的完整流程，并引入標準化模板與自動化工具，可大幅減少重復勞動與溝通成本。

在物聯網設備開發中，顯示屏作為關鍵的人機交互界面，其連接與驅動一直是開發者關注的焦點。

社群時有工程師朋友問：

模組能接顯示屏嗎？

LCD需要個串口或者SPI用來通訊，怎么設計？

除了調用LCD的API一筆一筆畫，還有什么推薦的UI框架或者接口么…

低功耗模組提供了專用的SPI LCD接口，為顯示應用帶來穩定高效的解決方案。該接口不僅引腳固定、兼容廣泛的驅動IC，更配以完善的軟件庫支持，助力開發者快速實現顯示功能。

值得一提的是，隨著LuatOS生態持續演進，更多強大而易用的擴展庫正在路上，LCD開發將變得更加輕松。

一、硬件接口簡介

Air780Exx系列低功耗模組SPI LCD接口固定為PIN49至PIN53，專為驅動液晶顯示屏設計。

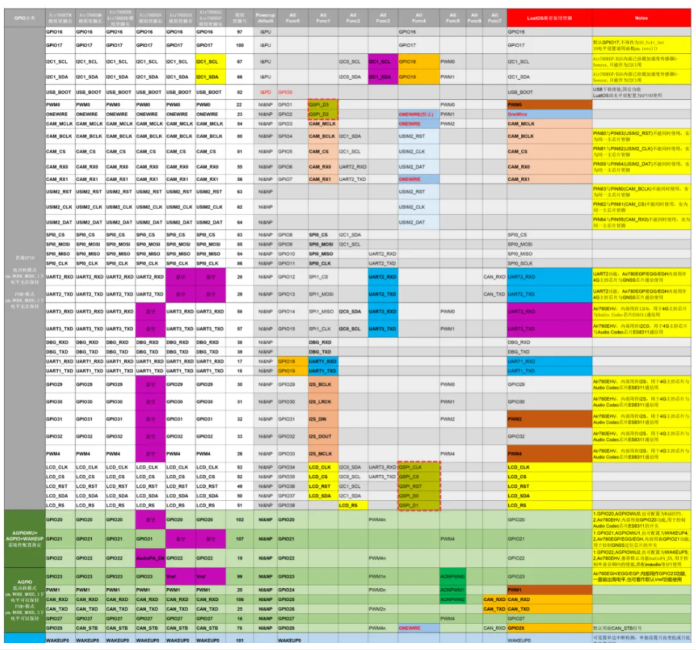

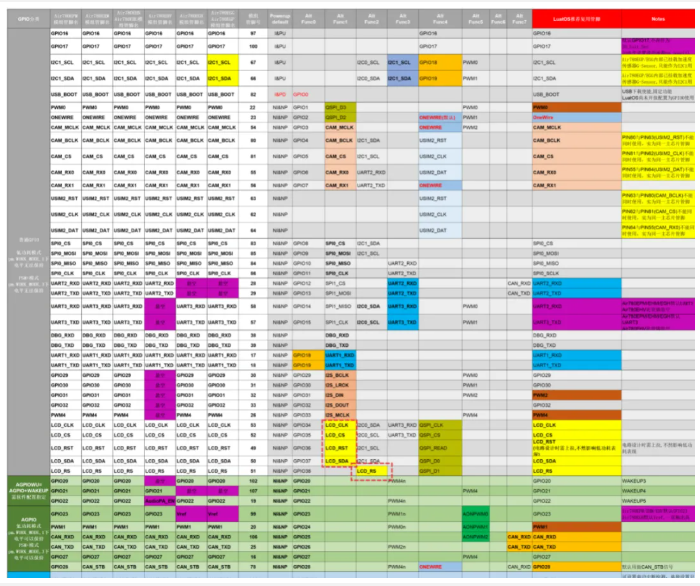

下圖以Air780EPM模組為例：

LCD相關接口名稱如下：

PIN49：LCD_RST

PIN50：LCD_SDA

PIN51：LCD_RS

PIN52：LCD_CS

PIN53：LCD_CLK

重要提示：雖然接口名稱中包含“SPI”，但此接口是專為LCD設計的專用總線，不能用作通用SPI總線。

最新說明文檔詳見：https://docs.openluat.com/air780epm/product/air780exxpins/

二、相關注意事項

要確保顯示屏在項目中穩定可靠地工作，僅了解驅動參數還遠遠不夠。以下幾個硬件設計與擴展相關的核心要點，需要開發者特別關注：

2.1 電源管理設計

當LCD的供電電源不支持通過GPIO控制使能管腳EN控制開啟或關斷時，LCD_CS注意上拉到LCD供電電源上。以防止LCD_CS在低功耗狀態下，軟件未初始化時為低，進而產生耗電。

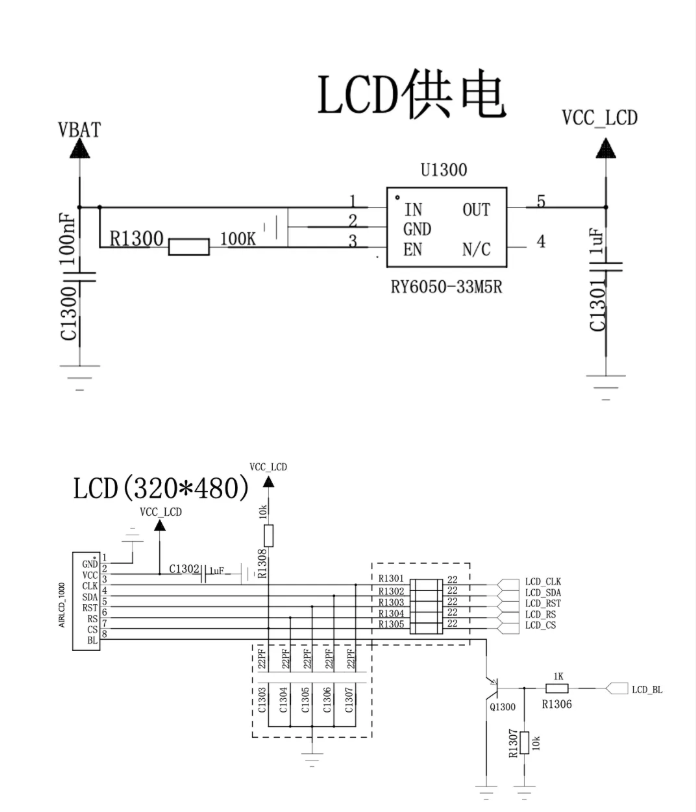

參考設計原理圖詳見：https://docs.openluat.com/air780epm/product/shouce/

2.2 觸摸功能實現

Air780Exx系列模組同時支持觸摸屏功能。從硬件角度看，觸摸功能本質上是I2C總線的一個應用（大多數觸摸IC采用I2C接口）。

2.3 其他顯示接口選項

除SPI LCD外，Air780EHM、Air780EHV、Air780EGH、Air780EGG等子型號還支持QSPI LCD接口，為更高性能需求提供選擇。

三、開發配置要點

提供的工具鏈與豐富的軟件生態，能幫助你快速完成初始化并構建交互界面。

3.1 引腳初始化配置

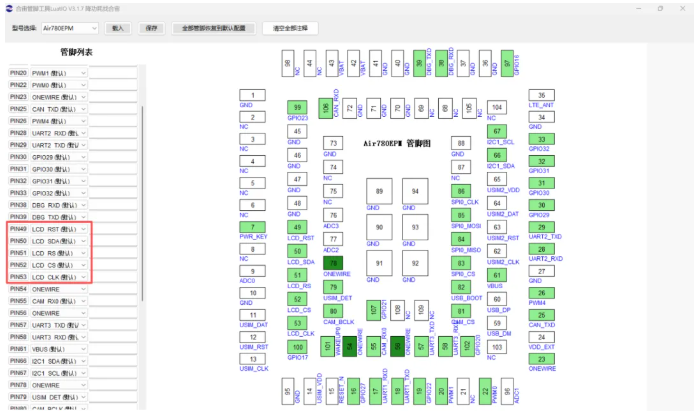

在使用SPI LCD功能前，需要先使用LuatIO工具生成pins配置json文件，也就是對IO的初始化功能配置。

LuatIO初始化配置工具詳見：https://docs.openluat.com/air780epm/common/luatio/

3.2 核心庫與擴展庫選擇

LuatOS為LCD開發提供了豐富的軟件庫支持，最新開發手冊詳見：https://docs.openluat.com/osapi/

核心庫

lcd庫：顯示驅動核心庫

tp庫：觸摸屏驅動核心庫

gtfont庫：高通字庫核心庫

擴展庫

exeasyui庫：簡易UI框架

AirUI擴展庫正在開發中，目前推薦使用exeasyui進行界面設計。

特別說明：

spi庫（通用SPI總線核心庫），與SPI LCD無直接關系，請勿混淆。

3.3 新功能規劃

正在積極開發多項提升開發體驗的新功能：

自研矢量字庫hzfont擴展庫：開發完成后將可省去高通矢量字庫芯片，降低成本。

增強型LCD/TP庫：基于lcd和tp核心庫開發的exlcd和extp擴展庫，將進一步提升易用性，降低開發門檻。

更多功能籌備中，讓開發更簡單高效，一起期待！
