一、 引言：復雜射頻環境下的系統級挑戰

在關鍵任務通信（Mission-Critical Communications）及高精度測試測量領域，射頻前端的設計正面臨前所未有的挑戰：系統不僅需要覆蓋更寬的頻率范圍，還必須在嚴苛的功耗限制下實現極低的相位噪聲與高速頻率切換。

作為國內領先的模擬信號鏈芯片供應商，核芯互聯正式推出 CLF2571 低功耗（PLL模式下僅為12mA）高性能寬帶射頻（RF）合成器。該器件憑借其獨特的架構設計與卓越的性能指標，為專業無線電、衛星通信及移動終端提供了極具競爭力的本振（LO）解決方案。

架構框圖

二、 核心技術架構與性能優勢

1. 寬頻覆蓋與靈活的頻率合成架構

CLF2571 內部集成了高性能的24bit-分數 N 鎖相環（PLL）和多核壓控振蕩器（VCO）。其核心 VCO 工作頻率高達6GHz，配合內置的可編程輸出分壓器以及兩個輸出緩沖器，實現了10MHz 至 3000MHz的連續輸出覆蓋，并且最大輸出功率可達3dBm。這種高集成度設計顯著減少了外部元件數量，優化了 PCB 布局空間。

2. 極致相位噪聲與頻譜純度

對于窄帶數字對講（如 DMR, PDT, P25）等應用，相位噪聲直接影響鄰道抑制比（ACPR）和接收靈敏度。CLF2571 在關鍵頻段展現了優異的頻譜特性：

相位噪聲：在 480MHz 載波下，12.5kHz 偏移處的相噪低至-123dBc/Hz；1MHz 偏移處達到-143dBc/Hz。

歸一化噪底（FOM）：達到-231dBc/Hz，確保了在高性能系統中的參考性能。

雜散控制：芯片內置獨特的可編程乘法器，可通過改變頻率規劃有效避開并消除整數邊界雜散（Integer Boundary Spurs），即使雜散落在有用通道內也能通過技術手段予以抑制。

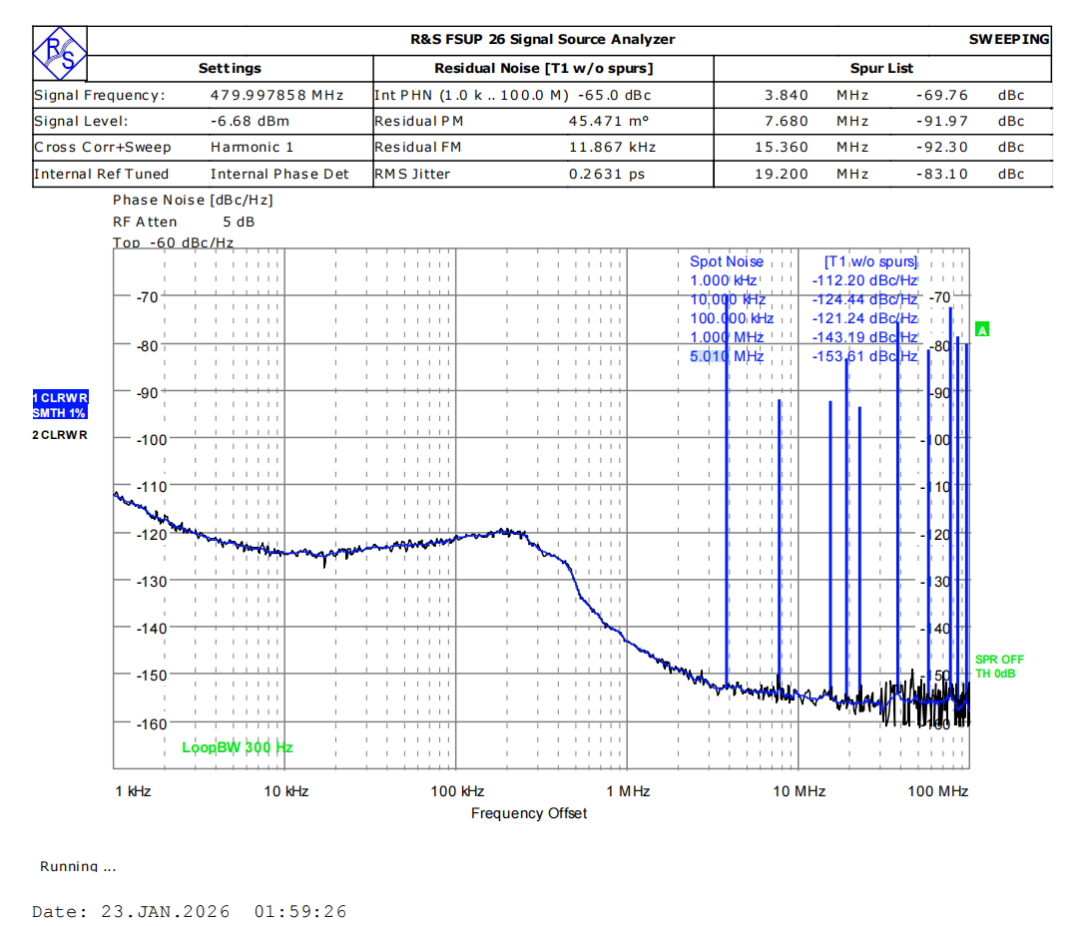

19.2MHz 無源晶體輸入,480MHz 輸出

20MHz 有源晶振輸入，480MHz 輸出

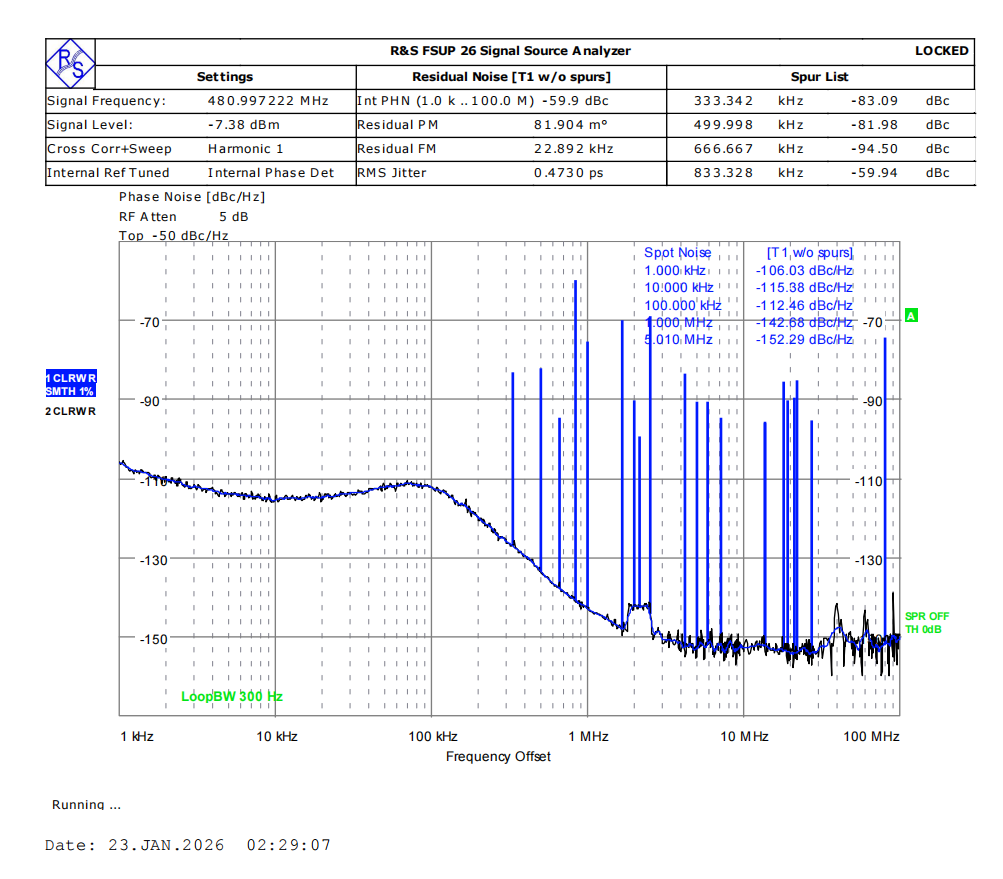

20MHz 有源晶振輸入，481MHz 輸出

20MHz 有源晶振輸入，482MHz 輸出

20MHz 有源晶振輸入，500MHz 輸出

20MHz 有源晶振輸入，900MHz 輸出

20MHz 有源晶振輸入，902MHz 輸出

20MHz 有源晶振輸入，928MHz 輸出

片外 VCO，分數模式噪聲

片外 VCO，整數邊界噪聲

480MHz 推挽輸出，諧波分布圖

480MHz 開漏輸出，諧波分布圖

3. 全新 FastLock 技術：毫秒級頻率切換

在跳頻通信和動態頻譜接入應用中，鎖定時間是系統吞吐量的關鍵瓶頸。CLF2571 引入了FastLock 技術，有效解決了窄帶回路濾波器與快速鎖定之間的矛盾。即使在高性能外部 VCO 配置下，用戶仍能實現< 1.5ms?的極速切換，大幅提升了通信鏈路的魯棒性。

4. 行業領先的功耗效率 (SWAP-C 優化)

在手持設備設計中，功耗與散熱是核心痛點。CLF2571 通過底層電路優化，實現了性能與功耗的完美平衡：

PLL 模式（外部 VCO）：電流消耗僅為12mA。

全功能合成器模式：典型電流消耗僅為26mA。 這一特性為延長終端續航時間、降低熱設計復雜度提供了強有力的支持。

三、 系統級功能集成

雙輸出與 SPDT 開關：芯片集成 SPDT 射頻開關，支持雙輸出模式，可直接作為 FDD 系統中的TX/RX 切換開關，降低了前端鏈路的插損。

直接數字調制支持：CLF2571 能夠通過硬件引腳或寄存器編程，直接支持2/4/8 電平 FSK 調制及模擬 FM 調制，并內置脈沖成形（Pulse Shaping）功能，進一步優化輸出頻譜分布。

四、 典型應用場景

專業數字對講機 (LMR/PMR)：完全符合 dPMR、DMR、PDT 及 P25 Phase I 等協議對頻率源的嚴苛要求。

衛星通信終端：作為超寬帶本振源，支持高性能調制解調。

手持式測試儀表：為頻譜儀、信號源等設備提供兼顧便攜性與實驗室級指標的參考頻率。

高保真無線音頻：在復雜無線電環境下保證音頻傳輸的穩定性與極低底噪。

五、 技術規格概覽 (Technical Summary)

引腳配置

六、 結語與樣片申請

CLF2571 的發布不僅展示了核芯互聯在射頻頻率合成領域的深厚技術積累，更體現了我們對本土及全球通信市場需求的深刻理解。

目前 CLF2571 樣片已正式開放申請。如需獲取詳細的Datasheet、評估板（EVM）及技術支持，請通過以下方式與我們聯系：

官方網站：www.hexinhulian.com

技術咨詢：田工 15712520079

微信后臺：回復“CLF2571”獲取更多詳細資料。
