LVDT/RVDT驅動電路設計方案
1 驅動電路

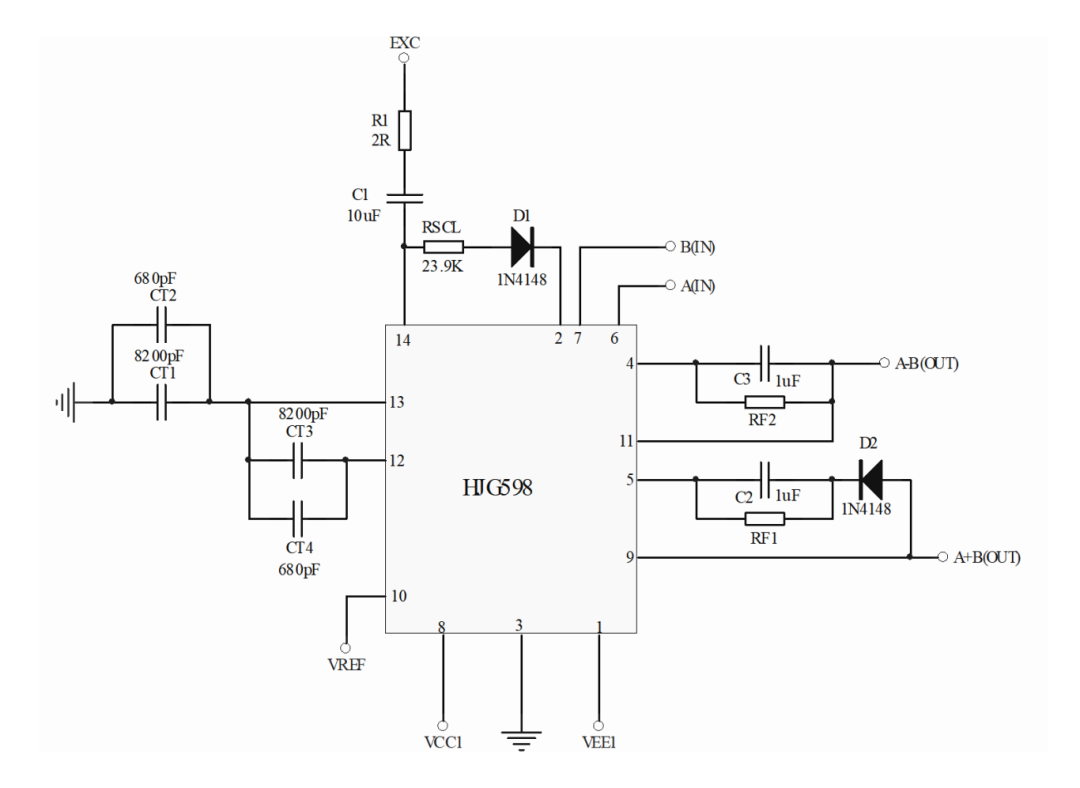

驅動電路：HJG598。驅動電路如下圖：
HJG598適配于五線制LVDT/RVDT。能夠完成將傳感器的位移變化量轉換為電信號輸出量。
電容CT陣列設置激勵信號EXC頻率，當前參數為1.8KHz，電阻RSCL設置激勵信號EXC幅度，當前信號參數為7Vrms。計算公式中VRMSA為A(IN)信號的有效值大小，VRMSB為B(IN)信號的有效值大小單位均為V，RF1為所有電阻阻值單位為KΩ。VREF為設置差值輸出偏置電壓的參考輸入電壓。

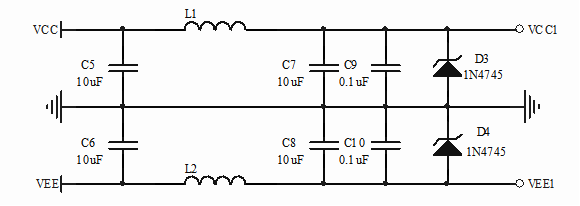

2 電源濾波網絡
電源濾波網絡如下圖：

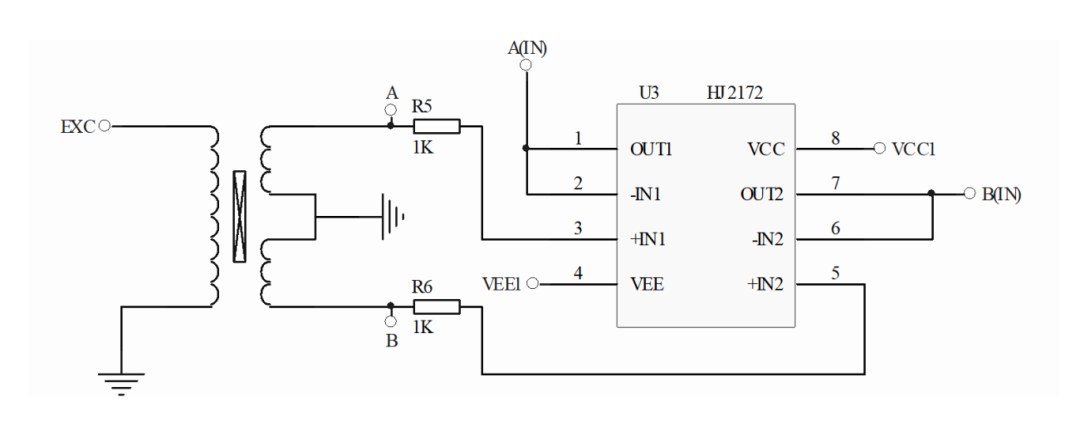

3傳感器與緩沖網絡連接
傳感器與緩沖網絡連接如下圖：

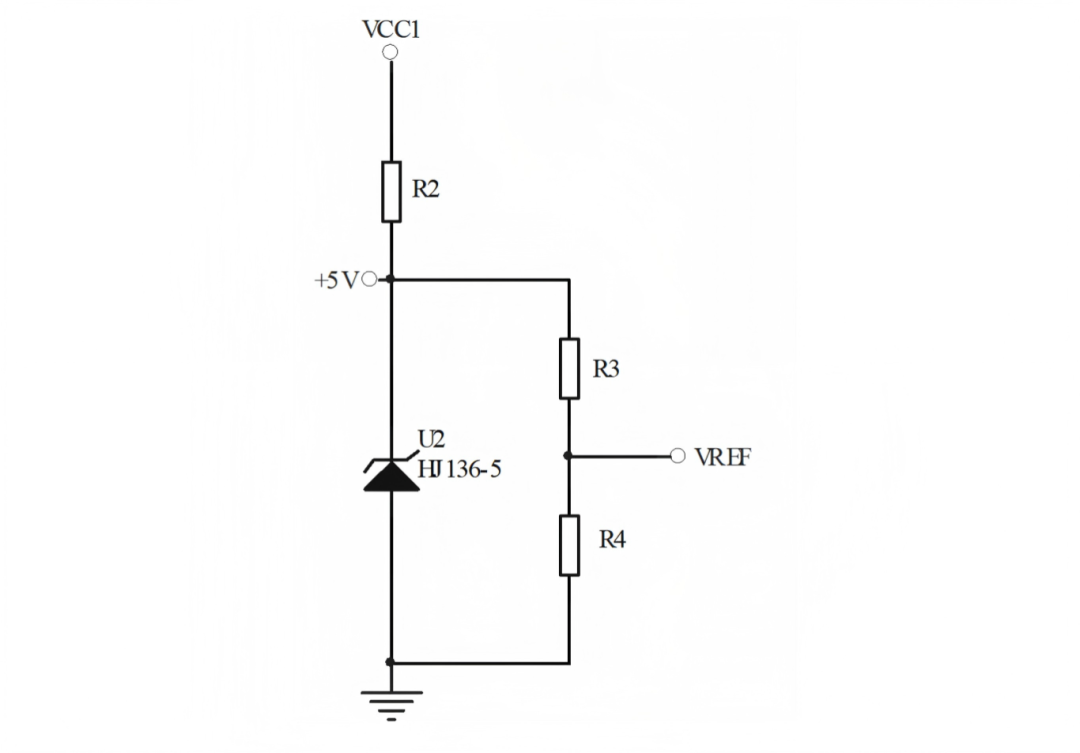

4 差值輸出偏置電壓設置網絡 差值輸出偏置電壓設置網絡如下圖
差值輸出不需要偏置電壓時，VREF端可以直接接地。
以上本電路網絡設計方案為技術參考方案，所載設計思路、參數及架構僅作研發與設計參考，不構成實際工程實施的硬性要求，實際落地需結合項目具體工況、技術指標及現場需求進行針對性優化與驗證。

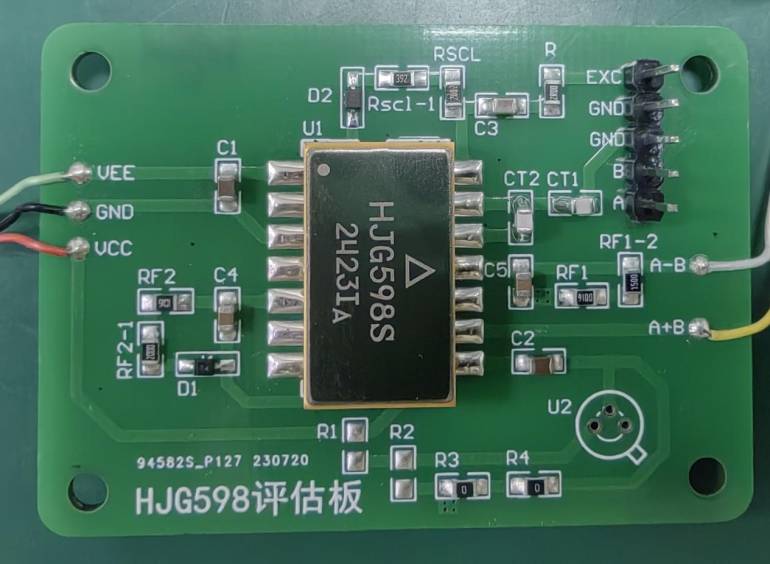

評估板示意圖
