在工業自動化、醫療設備、環保監測等領域，流量傳感器是保障流體精準控制的 “核心神經”—— 小到呼吸機的氣體流量調節，大到石油化工的原料輸送計量，其穩定運行直接決定了系統安全性與效率。實際應用中，靜電（ESD）、電源浪涌、環境干擾等問題，常導致傳感器信號漂移、芯片損壞甚至整機罷工：某化工企業曾因電網波動引發電源浪涌，導致科里奧利質量流量計失效，直接造成生產線停產4小時；醫療呼吸機的流量傳感器因人體靜電干擾，出現供氣精度偏差，給患者帶來安全隱患。
做好流量傳感器的靜電浪涌防護，并非簡單堆砌器件，而是要結合原理、場景、電路模塊精準設計。上海雷卯電子作為深耕靜電浪涌防護領域十余年的國家高新技術企業，憑借上千個工業/醫療場景的實戰經驗，將復雜的防護技術轉化為可直接落地的方案，本文就結合上海雷卯電子的優質器件與防護方案，從分類特點、場景需求、電路架構到器件選型，全方位拆解防護要點，讓工程師少走彎路、高效落地。

一、流量傳感器分類：

不同類型，防護重點精準適配

流量傳感器通過檢測流體流動時的壓力、聲波、磁場等物理變化實現測量，不同類型的結構原理和應用場景差異顯著，防護關注點也各不相同：

不同類型的傳感器，其核心部件（如電極、加熱元件、線圈）和信號特性（如模擬信號、數字信號）不同，決定了防護需 “對癥下藥”。雷卯EMC小哥強調，這正是上海雷卯電子防護方案的核心優勢 —— 不搞 “一刀切”，而是基于每種傳感器的核心痛點，匹配針對性器件：比如電磁式傳感器怕靜電干擾電極信號，就優先推薦低容值、高放電等級的ESD二極管；差壓式傳感器需抵御電源浪涌，就搭配高功率、精準鉗位的TVS管，確保防護效果與傳感器性能完美兼容。

二、流量傳感器電路設計：架構、核心器件與防護選型

流量傳感器電路的核心邏輯是 “信號采集→處理→輸出”，不同模塊的防護需求差異顯著。上海雷卯電子專為流量傳感器場景打造了全鏈路防護器件體系，從整流管、TVS 管到 ESD 二極管、集成防護模塊，覆蓋所有核心環節。以下結合雷卯 EMC 小哥的實戰拆解，以工業常用的科里奧利質量流量計為例，詳解核心模塊的防護邏輯與器件選型（適配 20-30VDC 供電、5V/3.3V 信號場景）。

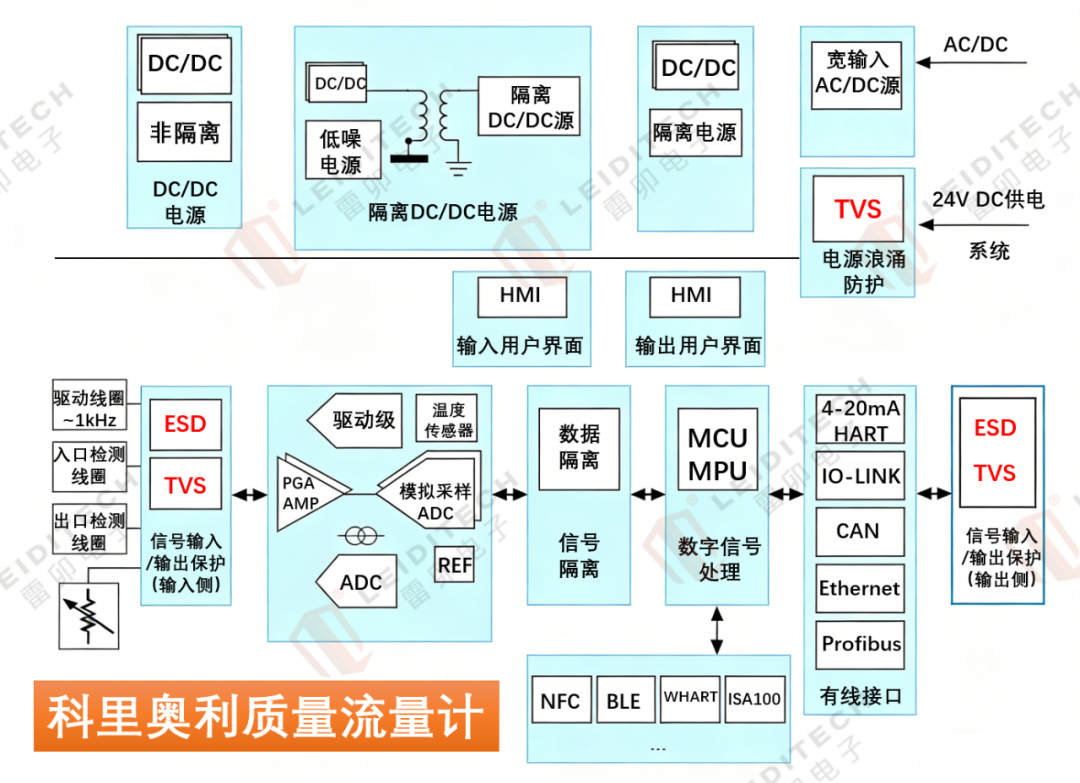

典型電路框圖（核心流程）：
AC/DC電源輸入 → 隔離/非隔離DC/DC穩壓 → 驅動線圈（1kHz 左右） → 傳感檢測（入口/出口線圈） → 信號放大（AMP）→ 模數轉換（ADC）→ MCU處理 → 接口輸出（4-20mA、RS485、Ethernet）

核心模塊與防護器件選型：

不同模塊需匹配不同防護器件，以下結合雷卯電子產品與行業常用型號，給出針對性選型方案（參數適配流量傳感器 20-30VDC 供電、5V/3.3V 信號場景）：

（1）電源模塊：抵御電網浪涌與電壓波動

電源模塊是浪涌侵入的 “首道關卡”，需整流、穩壓、浪涌防護三重保障：
整流管：將交流轉為直流，適配小電流場景，推薦上海雷卯電子1N4007（最大反向電壓 1000V，正向電流 1A），成本低、可靠性高；
TVS 二極管：抵御電源浪涌（如電網波動、雷擊感應），推薦上海雷卯電子SMBJ33CA（反向擊穿電壓33V，最大鉗位電壓53V，峰值功率600W），適配流量傳感器 20-30V
DC供電，避免浪涌擊穿芯片。
安裝注意：雷卯EMC小哥強調，TVS管需靠近電源入口安裝，引線長度不超過 5mm，上海雷卯電子可提供免費EMC摸底測試服務，幫助工程師驗證防護效果。

（2）傳感檢測信號輸入模塊：防護ESD與信號干擾

傳感檢測模塊（如驅動線圈、入口/出口檢測線圈）直接接觸流體信號，易受 ESD 和周邊設備干擾：
·普通ESD防護：推薦雷卯ESDA05CP30，工作電壓5V，擊穿電壓5.6V，符合IEC 61000-4-2 ESD接觸放電±8kV），適配5V信號的傳感器，能有效防止人體靜電擊穿傳感器引腳，且響應時間快至 1ns，不影響信號傳輸；
·ESD+小浪涌雙重防護：若周邊有設備啟停干擾，推薦上海雷卯電子SD05C，反向擊穿電壓5V，峰值功率300W，8/20μS波形，兼顧靜電防護與小浪涌抑制，是多干擾場景的優質適配器件。

（3）信號處理模塊：保障 “大腦” 穩定運行

信號處理模塊（MCU、ADC芯片）是數據運算核心，需避免靜電與電壓波動導致數據漂移：

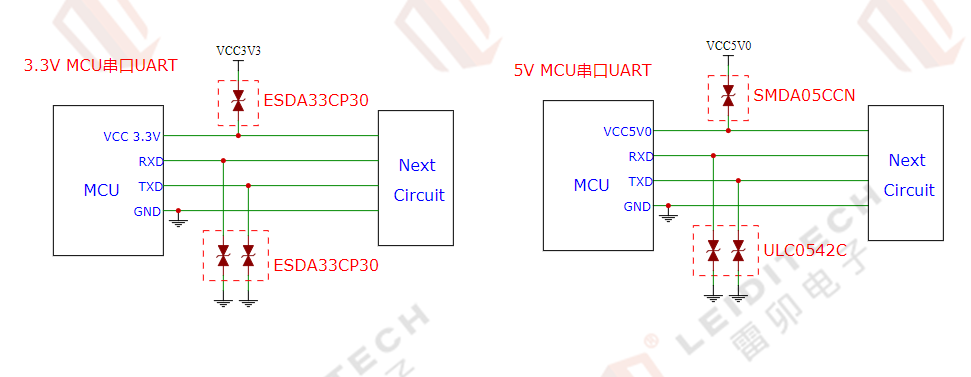

ESD二極管：推薦上海雷卯電子ESDA33CP30，3.3V工作電壓，接觸放電±8kV，采用DFN1006小封裝，適配密集電路板布局，不占用過多空間，且容值低，不會干擾MCU信號。

（4）接口輸出模塊：防護外部接口浪涌

接口模塊（模擬輸出、數字輸出、通訊接口）直接與外部設備（PLC、上位機）連接，是浪涌侵入的 “高危區”：

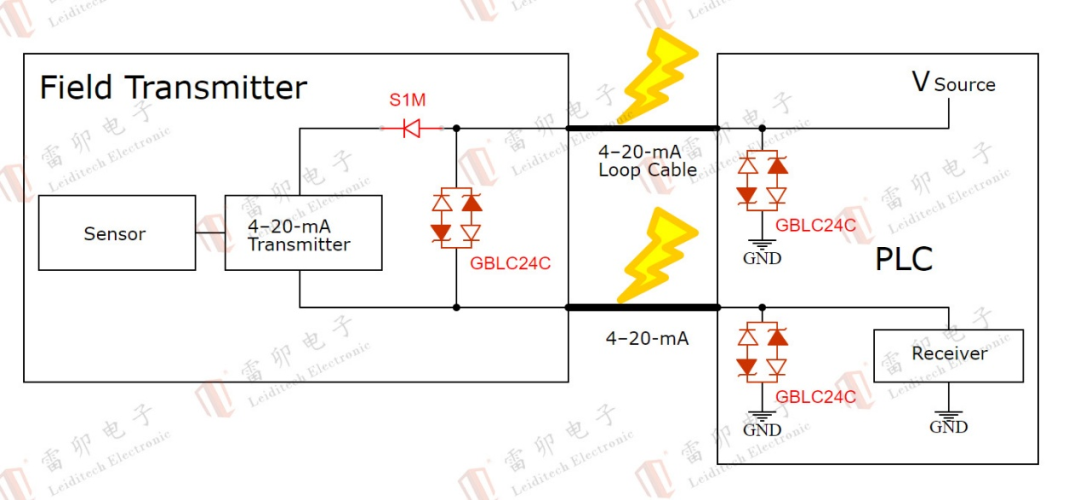

模擬輸出（4-20mA）：推薦雷卯GBLC24C，反向擊穿電壓24V，專門適配工業模擬信號，防護信號靜電的同時，不影響4-20mA電流信號傳輸，是PLC接口防護的優質選擇；

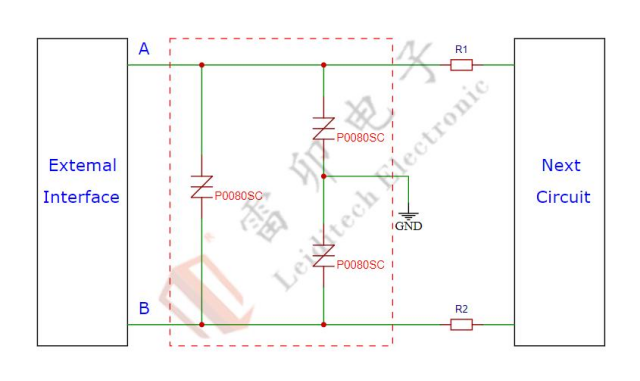

通訊接口（EtherNet/IP、RS485）：EtherNet/IP 接口推薦雷卯RJ45集成防護模塊 SLVU2.8-4，滿足IEC61000-4-2，等級4，接觸放電30KV，空氣放電30KV，抗靜電能力強，且集成化設計簡化電路布局；RS485接口推薦P0080SC，6V TSS半導體放電管，，兼容總線信號，防護通訊線路浪涌效果顯著。

三、總結：流量傳感器防護的核心原則

1.按模塊針對性防護：電源模塊優先選TVS管（抵御強浪涌），信號/接口模塊優先選 ESD二極管（防護靜電），模擬信號模塊搭配低容值型號，避免信號衰減，這是經過上千個項目驗證的高效防護邏輯；
2.匹配參數不盲目選型：TVS管的反向擊穿電壓需略高于工作電壓（如20-30VDC 電源選33V TVS），ESD二極管的工作電壓需匹配信號電壓（5V信號選5V ESD二極管）和容值匹配信號速率；
3.結合場景提升等級：工業惡劣環境需IP65防護+ TVS（如600W），醫療場景高速信號需低容值ESD二極管（避免信號干擾），戶外場景需雷擊浪涌防護（需高功率TVS），上海雷卯電子全系列器件均能匹配不同場景等級需求。
流量傳感器的靜電浪涌防護，核心是 “讀懂原理、匹配場景、按模塊選型”—— 沒有萬能的防護方案，只有精準適配的設計。上海雷卯電子作為EMC防護領域的領軍企業，以優質的器件、全面的參數覆蓋、嚴苛的可靠性測試，為防護方案提供堅實基礎，從選型、布局到測試，全程為工程師保駕護航。
